Aansluiten EVSA en dimmer op TL armatuur

[finkadelic]

Goede morgen,

ik wil een ESVA (Philips HF-R 249 T5 EII) aansluiten op een TL armatuur. Er komen twee daglichtlampen in.

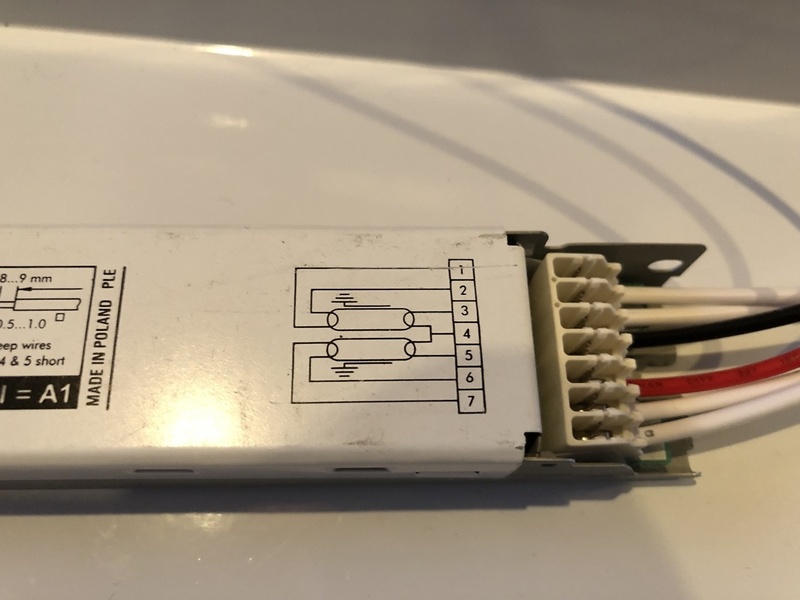

Het aansluiten van de dimmer kom ik wel uit, maar ik begrijp het aansluitschema van de lampen niet helemaal:


Zowel naar de ene als naar de andere lamp loopt witte bedrading, ik neem aan dat deze bv als volgt aangesloten moeten worden: lamp 1 op aansluiting 1-2 en lamp 2 op aansluiting 6-7. Maakt hierbij nog uit wat ingaand en uitgaand is? Is aansluiting 1 bv uitgaand en 2 ingaand of is dat om het even?

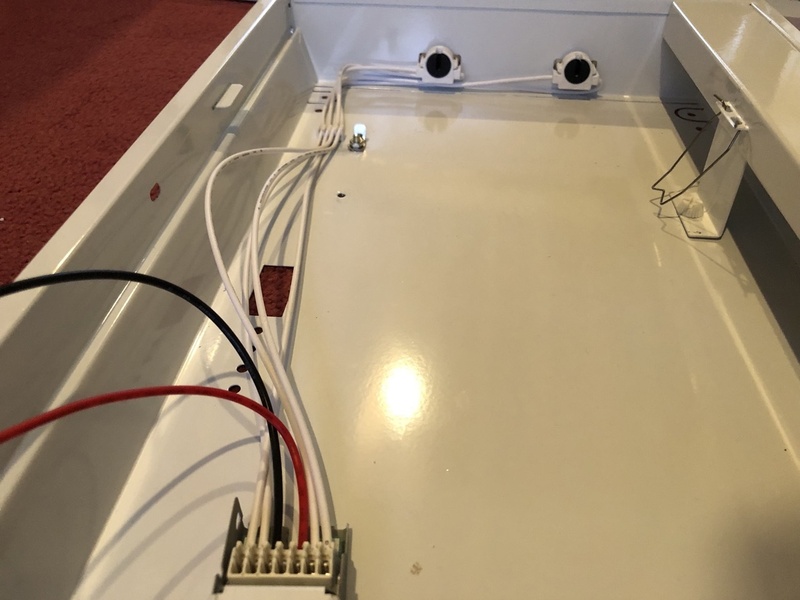

Bij deze ook even een foto van de witte bedrading naar de TL5 connectoren:

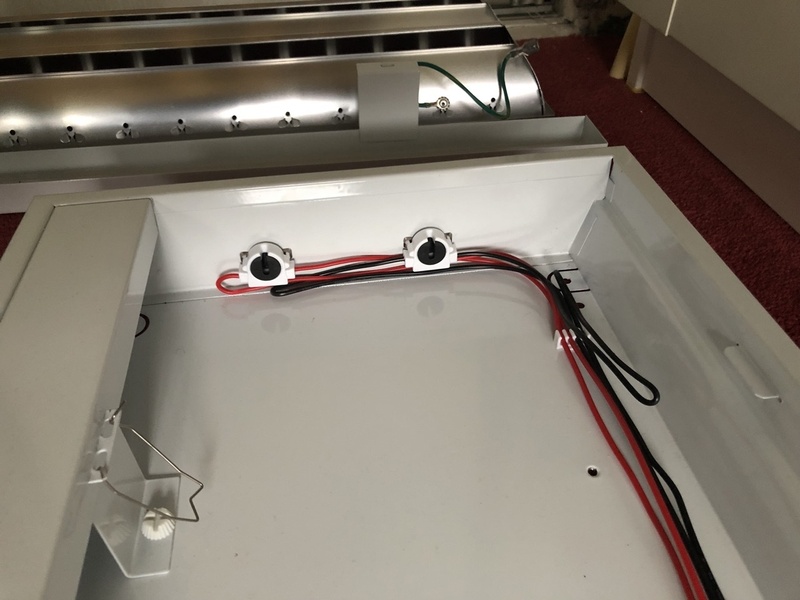

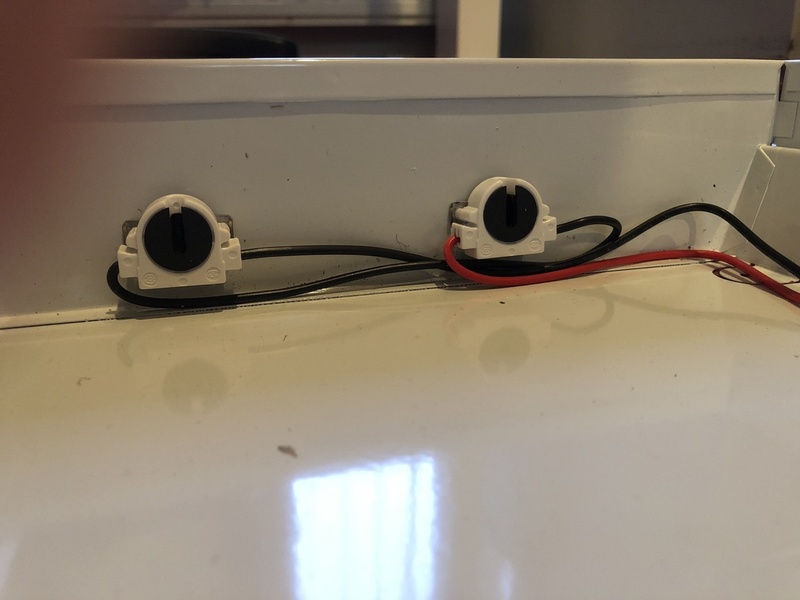

Vervolgens moet aan de andere kant van het armatuur een zwarte en rode draad aangesloten worden:


Het schema lijkt aan te duiden dat deze op 3-4-5 aangesloten moeten worden, maar hoe sluit ik 2 draden op 3 poorten aan?



Ik zou denken dat zwart op 3 moet en rood op 5 maar vrees dat het daar mis gaat.

Ben benieuwd en hoop dat iemand het me duidelijk kan maken.

Alvast dank!

[S0epkip]

Je zou bijna zeggen dat de zwarte draad, tussen de twee fittingen in, nog eens op terminal 4 zou moeten landen.



Je zou dat kunnen bereiken door vanaf één van de fittingen de zwarte draad die de twee fittingen verbind terug te brengen naar terminal 4. Maar zeker weten doe ik het niet. Het schema laat wel expliciet zien dat terminal 4 aangesloten dient te worden. Waar is de huidige bedrading van? Werkt het nu?

Hopelijk reageert er iemand met meer verstand van TL armaturen...


Kijk bijvoorbeeld ook hier eens:

https://www.circuitsonline.net/forum/view/131210

[ Voor 18% gewijzigd door S0epkip op 11-10-2022 08:55 ]

[finkadelic]

@S0epkip ,

dank voor je reactie. Het lijkt alsof de draad uit de eerste lamp, door moet naar terminal 4 en vanaf 4 door de tweede lamp en naar terminal 5. Wordt de configuratie dan feitelijk parallel i.p.v. serieel?

In de link die je stuurt wordt ook opgemerkt dat de ene kant kort en de andere kant lang moet zijn. Dat is bij mij nu net andersom. Enig idee of dat van belang is?

De huidige bedrading is zoals deze in het (nieuwe) armatuur aanwezig is; er hebben nog geen lampen en ESVA in gezeten dus dit zal een standaardconfiguratie zijn.

[S0epkip]

finkadelic schreef op dinsdag 11 oktober 2022 @ 10:49:
@S0epkip ,

dank voor je reactie. Het lijkt alsof de draad uit de eerste lamp, door moet naar terminal 4 en vanaf 4 door de tweede lamp en naar terminal 5. Wordt de configuratie dan feitelijk parallel i.p.v. serieel?

Ik denk inderdaad ook dat de zwarte draad tussen de lampen ook een keer naar terminal 4 moet.

In de link die je stuurt wordt ook opgemerkt dat de ene kant kort en de andere kant lang moet zijn. Dat is bij mij nu net andersom. Enig idee of dat van belang is?

De huidige bedrading is zoals deze in het (nieuwe) armatuur aanwezig is; er hebben nog geen lampen en ESVA in gezeten dus dit zal een standaardconfiguratie zijn.

Je situatie is naar mijn idee precies dezelfde als in het circuitsonline forum...

"als je de draden omruilt maakt het in een metalen tlbak weinig uit, belangrijk is bij een dimbaar evsa dat je het ding aard!

wrs doet de evsa het wel zonder aansluiting 4, maar je zult zien dat de buizen dan niet mooi gelijk ontsteken. daardoor gaat 1 buis sneller stuk vaak of de evsa valt uit bij het dimmen.."

Waarom, dat weet ik niet precies.

"Bij een EVSA mogen de aansluitdraden voor een goede werking meestal niet langer dan 1m ('hete' aansluitingen) of 1.5m ('koude' aansluitingen) zijn.
Zeker bij langere lampen (bvb. 36W/T8/120cm of 58W/T8/150cm) wordt het dan al gauw te nipt om deze max draadlengtes te respecteren."

https://www.circuitsonline.net/forum/view/98545

[ Voor 12% gewijzigd door S0epkip op 11-10-2022 11:16 ]

[finkadelic]

@S0epkip ,

dank voor je hulp; het is gelukt en werkt als een tierelier!

[S0epkip]

Goed om te horen

[S0epkip]

finkadelic schreef op woensdag 12 oktober 2022 @ 10:16:
@S0epkip ,

dank voor je hulp; het is gelukt en werkt als een tierelier!

Heb je nog een foto van de uiteindelijke installatie?

[finkadelic]

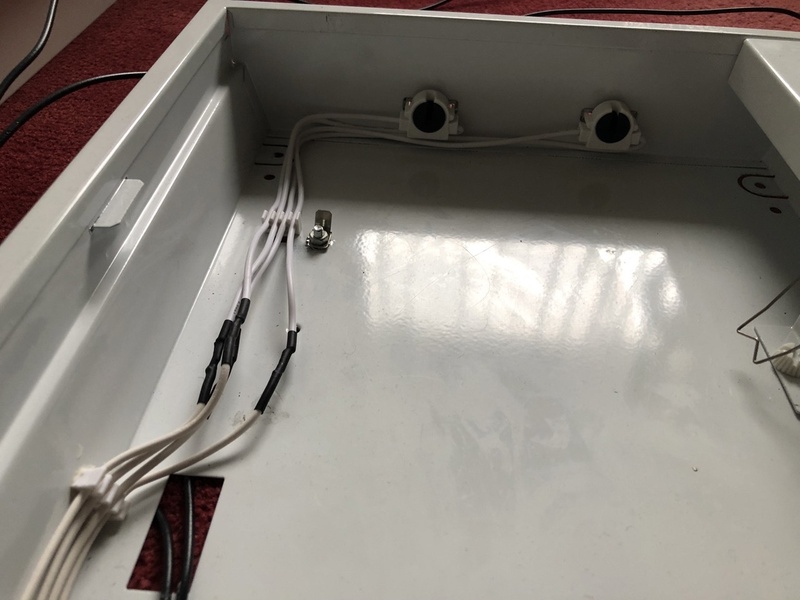

Zeker! Dit is het uiteindelijk geworden:
