Gamko biertap; kortsluiting

[RobG]

Hoihoi,

Ik heb dus een gamko tap van iemand gekregen, welliswaar uit 1973, maar wat kan er nou kapot gaan?

Ik probeer hem nu dus aan de praat te krijgen, als ik de stekker in het stopcontact doe, gaat het apparaat aan, en vervolgens slaan de stoppen eruit. Oftewel, kortsluiting ergens (is mijn aanname).

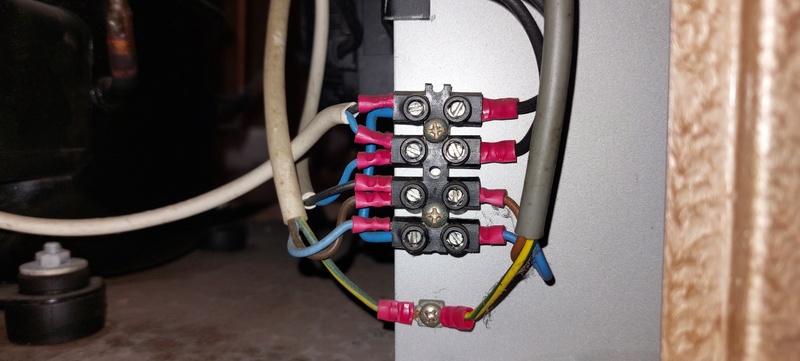

Heeft iemand toevallig ook een Gamko tap en kan iemand mij een foto sturen van het elektra steentje waar alles bij elkaar komt? Zie mijn bijgevoegde foto, ik begrijp niet waarom blauw bij zwart samen komt. Maar als ik blauw bij blauw doe heb ik gelijk kortsluiting :weetniet:

[SMSfreakie]

ik zie geen foto :-)

maar slaat de zekering er uit? of een aardlekschakelaar ? ( of een aardlekautomaat...)

[RobG]

Nu met foto....

De aardlekachakelaar en de stop ;-)

[RobG]

Althans, de schakelaar onder de meterkast. 1 van de drie schakelaars van stedin zogezegd.

[teacher]

Die bovenste twee links. Daar klopt iets niet.

Waar gaan alle draden heen? Teken eens een schema uit.

[ Voor 17% gewijzigd door teacher op 10-10-2022 10:23 ]

[RobG]

Ok, ik ga het op mijn allerbest proberen toe te lichten. Foto's zijn van 1 t/m 9 genummerd, als het niet duidelijk is hoor ik het graag:
1. De stekker die ik in het stopcontact steek.

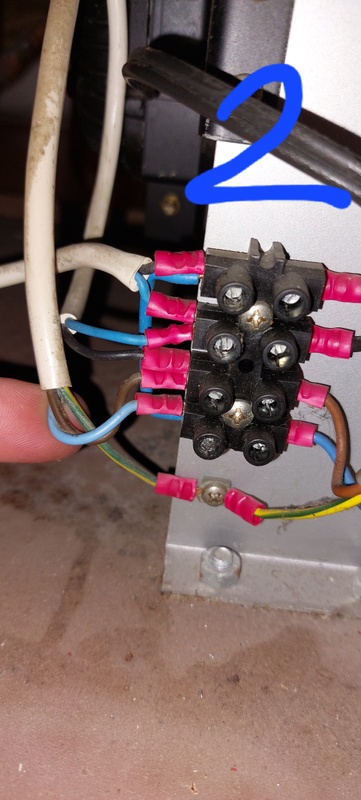

2. Een draad/stekker die naar een molentje gaat om het water van de koelinstallatie in beweging te houden. In principe kan deze afzonderlijk in het stop contact worden gestoken.

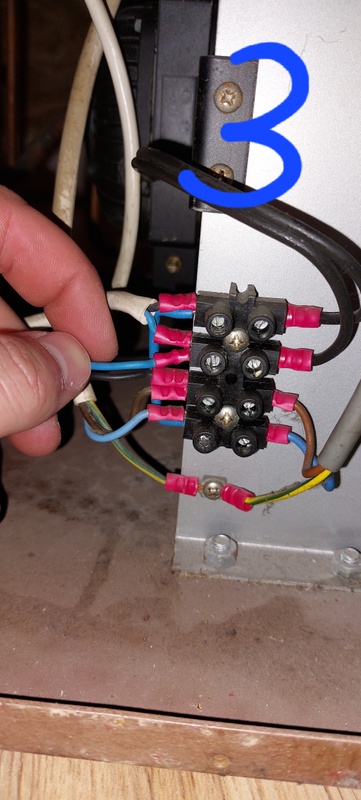

3. Blauw/zwart draad die naar foto 4, de thermostaat gaat.

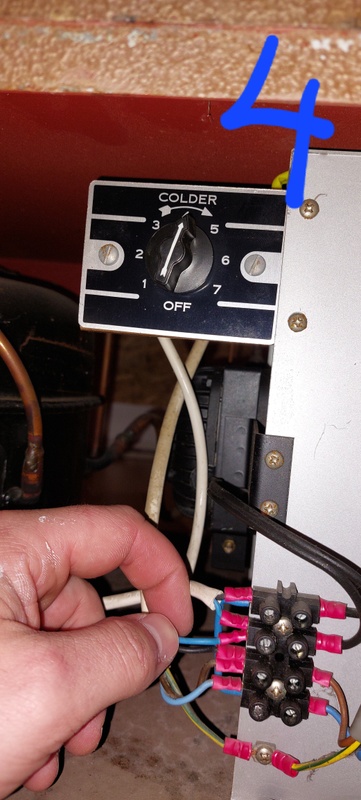

4. De thermostaat, ik weet niet niet waar de bedrading van de thermostaat heen gaat, deze zit vast en is slecht bij te komen.

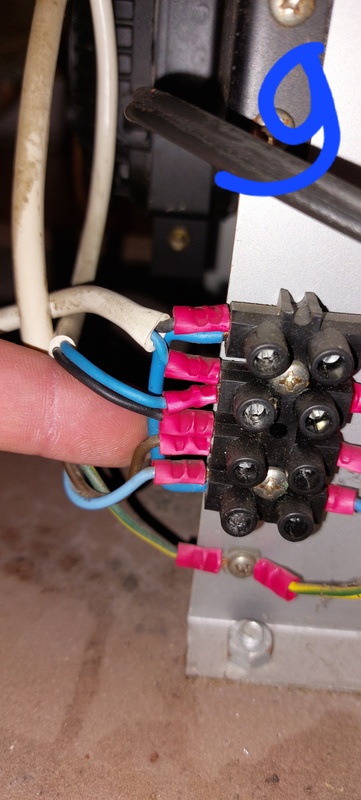

5. Een blauw/zwart draad die naar foto 6 gaat, in mijn optiek tbv koelvliestof.

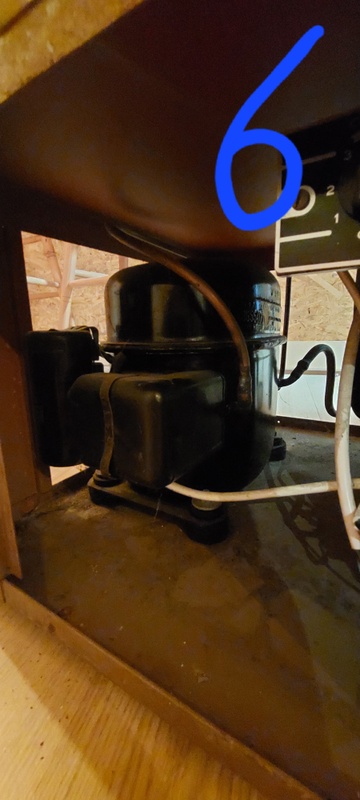

6. De koeler

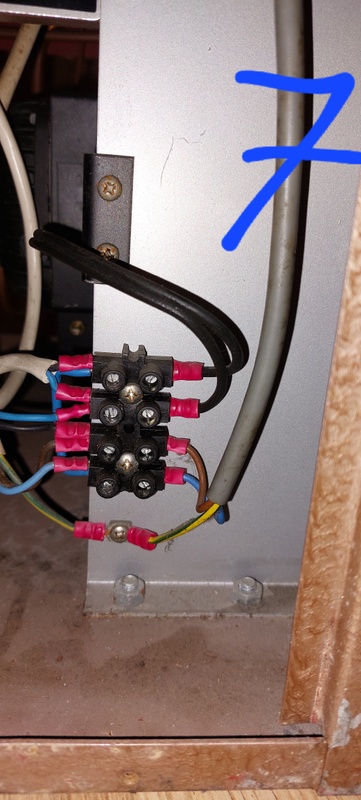

7. Twee draden die naar foto 8 gaan, een ventilator met een gril ervoor.
8. De ventilator met gril
9. Een blauw draad die met de nuldraad in verbinding staat van de stekker.

Misschien is het zo duidelijk?

[Orion84]

Het kleurgebruik aan de linkerkant is op het eerste gezicht hier en daar wat verwarrend, maar op zich is het dus een kwestie van binnenkomende stroom die via de thermostaat naar de compressor en ventilator loopt als ik het goed zie.
(En naar het motortje dat het koelwater in beweging houdt)

Koppel die laatste eens af, heb je dan nog sluiting? Datzelfde zou je evt ook met andere componenten (compressor, ventilator) kunnen doen, om zo vast te stellen in welk onderdeel het probleem zit. Alleen niet lang laten draaien met compressor aan en zonder ventilator).

[RobG]

Ok, ga ik uiteraard proberen, maar waarom zit de nuldraad van de themostaat noet op de nuldraad van de stekker bijvoorbeeld?

[SMSfreakie]

mauw tis 230V.. het is niet netjes om de kleurtjes door elkaar te smijten maar als je de stekker in je stopcontact 180 graden draait zit t ook ander om... zou dus in de theorie niet uit mogen maken..

kan je dingen uitsluiten? het roerwerk heb je niet nodig om direct te testen.. of zelfs los testen!
de ventilator die denk ik de compressor moet koelen kan je ook uitsluiten door deze los te nemen en apart te voeden..

compressor zou een condensator kunnen hebben die door de tand der tijds slecht geworden is.. en welke je compressorwindingen omzeep geholpen heeft..

en gezien het lijkt of je zelfs 1 vd 3 hoofdzekeringen er uit weet te krijgen... zal er een beste sluiting in zitten..

[Orion84]

RobG schreef op maandag 10 oktober 2022 @ 20:50:
Ok, ga ik uiteraard proberen, maar waarom zit de nuldraad van de themostaat noet op de nuldraad van de stekker bijvoorbeeld?

Aan de linkerkant moet je de kleuren negeren. Dan zie je dat de fasedraad via de thermostaat naar de twee onderdelen van de koeling loopt (Compressor en ventilator). De mixer draait continu, ook als de thermostaat de koeling laat afslaan als de temperatuur bereikt is.

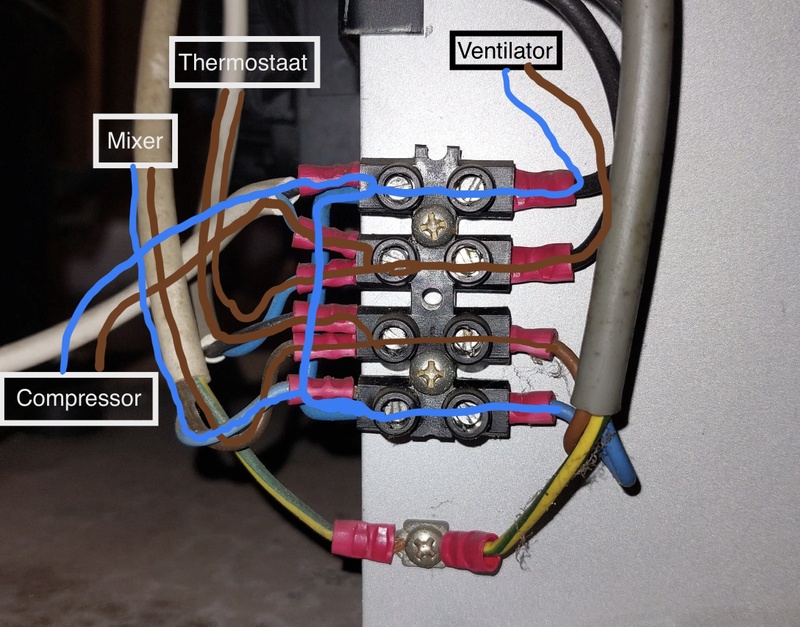

Ik heb er een plaatje van gekliederd (waarbij ik alles wat aan de fase kant zit bruin heb getekend, ook wat geschakeld via de thermostaat loopt, omdat zwart niet goed zichtbaar was). Vooral om even na te kunnen lopen dat alles wel logisch aan fase en nul geknoopt zit uiteindelijk.



Het was meer in lijn met normaal 230V installatie kleurgebruik geweest als de thermostaat met bruin en zwart bedraad was geweest (fase en schakel), de kabel voor de compressor andersom had gezeten en de kabel naar de ventilator blauw en zwart was geweest ipv 2x zwart.

Maar binnen een apparaat weet ik niet of dat gebruikelijk is / daar regels voor zijn.

[ Voor 43% gewijzigd door Orion84 op 10-10-2022 21:15 ]

[Orion84]

PS: heb je ‘m met water gevuld voor hem aan te sluiten? Dan zit die mixer dus in het water, dus de meest voor de hand liggende oorzaak van sluiting.

[RobG]

Wat een prachtig plaatje zeg!! Stom van mij, ik ben in de war door de kleuren, maar inderdaad de thermostaat is natuurlijk bruin/zwart en dan is alles logisch.

Kleine update.
Als ik de stekker in het stopcontact doe dan hoor ik direct de mixer van het water draaien en hoor ik de machine aanslaan, na een aantal seconden slaan de stoppen er weer uit.

[Orion84]

Wordt toch echt een kwestie van componenten uitsluiten / doormeten (als je weet wat je doet).

* Orion84 heeft wel eens zo’n unit gehad waarbij de thermostaat stuk was. Dat duurt wat langer voor je het merkt. Uiteindelijk was de hele waterbak bevroren en dus ook de bierleiding die daar doorheen loopt

[RobG]

Zojuist even getest, zonder compressor gebeurd er niks. Zodra de compressor is aangesloten valt de stroom uit, en dan is het de aardlekschakelaar die ik weer om moet zetten.

[SMSfreakie]

compressor zal denk ik intern sluiting hebben... misschien oververhit geweest...

[Jorn]

Waarschijnlijk inderdaad compressor kapot, slaat door naar aarde.
Soms kun je het met een multimeter al meten, tussen aarde(behuizing, metaal) en de 3 aansluitingen op de compressor weerstand meten met losgenomen bedrading, dit moet eigenlijk oneindig zijn, meet je een (lage)weerstand dan is hij stuk.
Een nieuwe compressor is dan de enige oplossing, maar moet dan ook gevacumeerd en weer gas gevuld worden.

[Jansen90]

Gezien het nu de aardlekschakelaar is die uitslaat en niet de (hoofd)zekering vraag ik me af of het inderdaad om een interne sluiting gaat. Ik zou alvorens de hele compressor af te schrijven eerst nog eens goed naar de aanloopcondensator kijken.
