Past Solax of Sofar beter bij deze panelen?

[NoepZor]

Mijn installatie is gelegd, er zijn 11 panelen van 405wp geplaatst op mijn dak (Longi LR5-54HIB-405M Full Black). Echter zou de omvormer een Solax X1 Boost 3.6T worden. Uiteindelijk is er een Sofar 3.6KTLM-G2 omvormer geplaatst van hetzelfde AC vermogen. Maakt dit nog uit voor de werking van het systeem? Of de eventuele aansluitwijze? En zijn ze gelijkaardig aan elkaar of 1 van de 2 een stuk beter?

Edit: maakt het max DC power van 3500 nog uit voor 1 string of maakt dit geen verschil? Er zit in principe 4455 wp achter. Is dit beter in 2 strings te verdelen? Of zijn er andere oplossingen?

[ Voor 14% gewijzigd door NoepZor op 06-10-2022 16:44 ]

[bvdbos]

NoepZor schreef op donderdag 6 oktober 2022 @ 14:10:
Mijn installatie is gelegd, er zijn 11 panelen van 405wp geplaatst op mijn dak (Longi LR5-54HIB-405M Full Black). Echter zou de omvormer een Solax X1 Boost 3.6T worden. Uiteindelijk is er een Sofar 3.6KTLM-G2 omvormer geplaatst van hetzelfde AC vermogen. Maakt dit nog uit voor de werking van het systeem? Of de eventuele aansluitwijze? En zijn ze gelijkaardig aan elkaar of 1 van de 2 een stuk beter?

Edit: maakt het max DC voltage van 3500 nog uit voor 1 string of maakt dit geen verschil? Er zit in principe 4455 wp achter. Is dit beter in 2 strings te verdelen? Of zijn er andere oplossingen?

Panelen :
Max. systeemspanning 1500 V
MPP-spanning 36.56 V
MPPT voltage range 90-580V

ofwel 11 x 36,56 V = 402,16 V bij MPPT

[NoepZor]

bvdbos schreef op donderdag 6 oktober 2022 @ 15:51:
[...]

Panelen :
Max. systeemspanning 1500 V
MPP-spanning 36.56 V
MPPT voltage range 90-580V

ofwel 11 x 36,56 V = 402,16 V bij MPPT

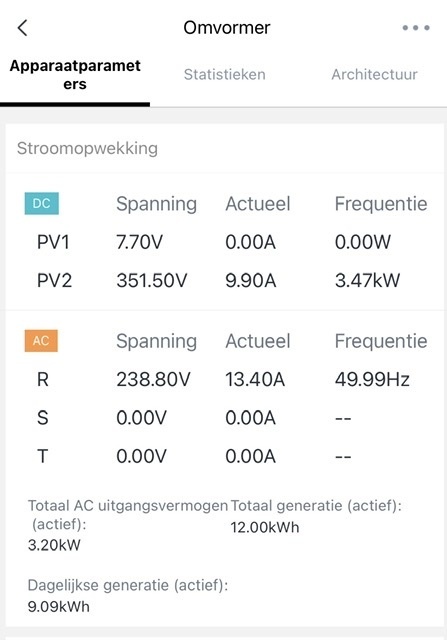

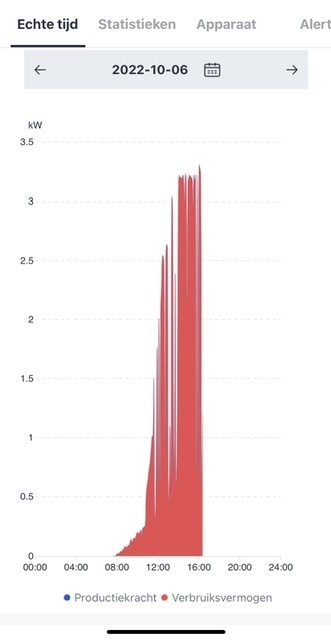

Volgens mij zeg ik het verkeerd ik doel op power. Per MPPT kan 3500 watt power DC ingaan. Daar schommelt ie ook de hele tijd rond. AC power is rond de 3200. Grafiek lijkt af te toppen:





Iets om te melden bij de leverancier? Is het bijv handig om twee strings er van te maken (6 om 5)? Of is het door te lussen naar beide MPPT PV ingangen?

[Uszka]

NoepZor schreef op donderdag 6 oktober 2022 @ 16:31:
[...]


Volgens mij zeg ik het verkeerd ik doel op power. Per MPPT kan 3500 watt power DC ingaan. Daar schommelt ie ook de hele tijd rond. AC power is rond de 3200. Grafiek lijkt af te toppen:

[Afbeelding]

[Afbeelding]

Iets om te melden bij de leverancier? Is het bijv handig om twee strings er van te maken (6 om 5)? Of is het door te lussen naar beide MPPT PV ingangen?

Die 3500w kan de idd de beperking zijn.
Er is nog een beperking en dat is de ingangsstroom van de omvormer. Omvormer 11A, panelen 13A. De Solax had er met 14A input beter bij gepast.

[NoepZor]

Dank voor je reactie, DC vermogen bleef wel heel stabiel net onder de 3500 hangen met wisselende voltages en amperages. Scheelt het nog als ik er 2 strings van laat maken? Of is een omruil eisen verdedigbaar?

[bvdbos]

NoepZor schreef op donderdag 6 oktober 2022 @ 16:31:
[...]


Volgens mij zeg ik het verkeerd ik doel op power. Per MPPT kan 3500 watt power DC ingaan. Daar schommelt ie ook de hele tijd rond. AC power is rond de 3200. Grafiek lijkt af te toppen:

[Afbeelding]

[Afbeelding]

Iets om te melden bij de leverancier? Is het bijv handig om twee strings er van te maken (6 om 5)? Of is het door te lussen naar beide MPPT PV ingangen?

Dit lijkt me in dit geval wel makkelijker. Je haalt je min. MPPT-voltage van 90V en verwacht dat je nauwelijks later op zal starten met 5 panelen. Je kan dan totaal 4790 Wp binnenkrijgen (maar 11 x 405 = 4455 Wp in jouw situatie) en 3680 W leveren (maar zal in jouw geval dan wat lager zijn, zeg : 3503 W tegen 3200 W nu). Scheelt een beetje. Ik weet niet of je makkelijk extra kabels van de panelen naar de omvormer kan krijgen?

[Uszka]

NoepZor schreef op donderdag 6 oktober 2022 @ 18:31:
Dank voor je reactie, DC vermogen bleef wel heel stabiel net onder de 3500 hangen met wisselende voltages en amperages. Scheelt het nog als ik er 2 strings van laat maken? Of is een omruil eisen verdedigbaar?

2 string moet geen probleem zijn.

Wat is de azimut en helling van de panelen? Alles hetzelfde? Nog schaduw op een deel van de panelen in de loop van de dag/het jaar?

Maar zoals gezegd is de Sofar een vreemde bij deze panelen.

[ Voor 6% gewijzigd door Uszka op 07-10-2022 08:31 ]

[NoepZor]

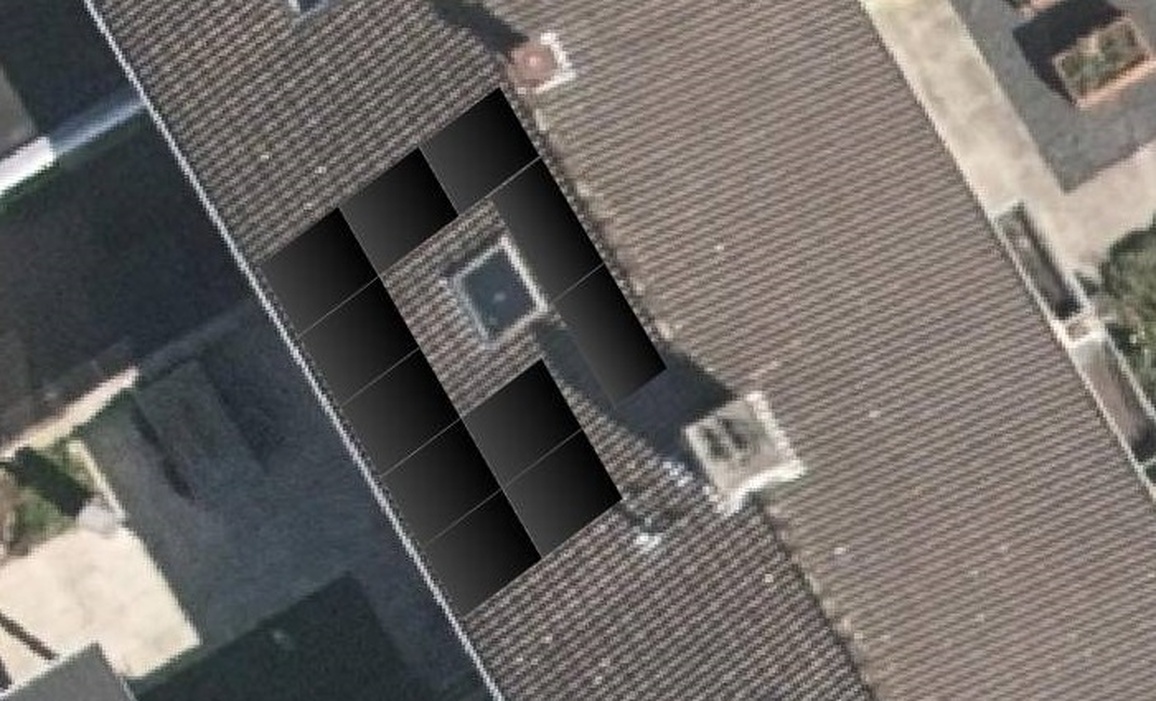

Het betreft een schuin pannendak op zuidwest (is hier een site voor om dit precies te bepalen?) van ongeveer 37 graden, dit is het legplan:



Het paneel linksboven is een kwartslag gedraaid zodat de panelen aan beide kanten van het dakraam aansluitend zijn. De enige schaduwvorming die ik mij kan bedenken is de schoorsteen (zie je ook wel terug op de luchtfoto).

bvdbos schreef op donderdag 6 oktober 2022 @ 21:32:
[...]

Dit lijkt me in dit geval wel makkelijker. Je haalt je min. MPPT-voltage van 90V en verwacht dat je nauwelijks later op zal starten met 5 panelen. Je kan dan totaal 4790 Wp binnenkrijgen (maar 11 x 405 = 4455 Wp in jouw situatie) en 3680 W leveren (maar zal in jouw geval dan wat lager zijn, zeg : 3503 W tegen 3200 W nu). Scheelt een beetje. Ik weet niet of je makkelijk extra kabels van de panelen naar de omvormer kan krijgen?

Dank, of extra kabels mogelijk zijn durf ik zo niet te zeggen. Anders lijkt het me altijd een mogelijkheid om een tweede doorvoer door het dak te maken mocht het niet bij in de bestaande passen.

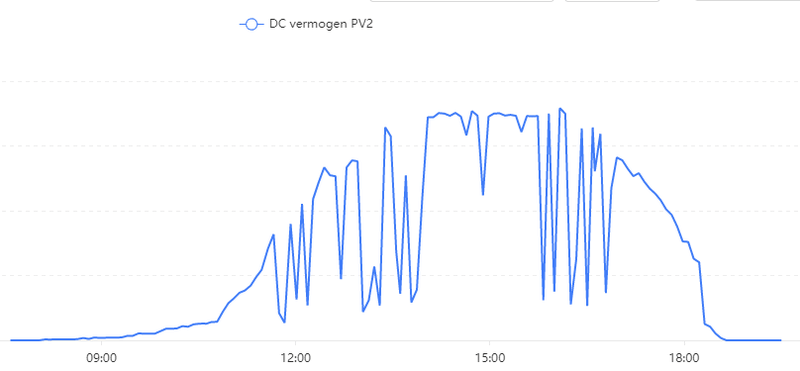

Edit: nog de afvlakking van DC vermogen:



Dit plafond zit precies tegen de 3,5kw aan (wat dus de max is op 1 MPPT).

Nu weet ik dat dit systeem zogeheten overgedimensioneerd is (3680 omvormer, 4455 wp), maar dan verwacht ik wel dichter bij het maximale AC vermogen te komen. Dit scheelt toch minstens een procent of 10 in dit soort situaties. Overgaan naar 2 strings van 5 om 6 heeft verder geen nadelige gevolgen? Of is het beter om alsnog die andere omvormer te vragen (kans natuurlijk dat ze hem niet voorradig hebben en daarom deze maar genomen hebben).

[ Voor 25% gewijzigd door NoepZor op 07-10-2022 08:58 ]

[Uszka]

NoepZor schreef op vrijdag 7 oktober 2022 @ 08:51:


Nu weet ik dat dit systeem zogeheten overgedimensioneerd is (3680 omvormer, 4455 wp), maar dan verwacht ik wel dichter bij het maximale AC vermogen te komen. Dit scheelt toch minstens een procent of 10 in dit soort situaties. Overgaan naar 2 strings van 5 om 6 heeft verder geen nadelige gevolgen?

Mogelijk ga je dan over de 11A heen.

Of is het beter om alsnog die andere omvormer te vragen (kans natuurlijk dat ze hem niet voorradig hebben en daarom deze maar genomen hebben).

Ja, eentje die minimaal een ingangsstroom van 13A heeft.

[NoepZor]

Het is wel 11A * 2 (dus beide ingangen 11A). Maakt dat nog uit, of is het puur omdat de panelen 13A kunnen leveren, ook al is het er 1, dat de omvormer hier last mee krijgt? Of topt hij hem dan puur af? Het lijkt nu met name begrenst op die 3500w, dan zit hij op of rond de 10A.

[timovd]

Wat komt er op oostnoordoost?

[NoepZor]

Vooralsnog geen plannen om daar wat neer te leggen. Buren hebben hier een paneel of 5 liggen. Heeft dat nog enige meerwaarde, behalve productie in de ochtend? In principe is de huidige set al meer dan genoeg voor ons verbruik.

[raymondw]

NoepZor schreef op vrijdag 7 oktober 2022 @ 10:52:
In principe is de huidige set al meer dan genoeg voor ons verbruik.

Je verbruik met saldering, maar de saldering gaat stoppen en dan wil je stroom hebben van je panelen zodra er zon is.
Voor de toekomst is het wel handig om te kijken over je je energie opwekking kunt verdelen over de hele dag heen.
Dan gaan panelen op (N)O je dus vooral in de ochtend enorm helpen.

[Uszka]

NoepZor schreef op vrijdag 7 oktober 2022 @ 09:48:
Het is wel 11A * 2 (dus beide ingangen 11A). Maakt dat nog uit, of is het puur omdat de panelen 13A kunnen leveren, ook al is het er 1, dat de omvormer hier last mee krijgt? Of topt hij hem dan puur af? Het lijkt nu met name begrenst op die 3500w, dan zit hij op of rond de 10A.

Het is niet gebruikelijk een 11A omvormer te combineren met 13A panelen. Dat zou een aftop van 15% betekenen.

NoepZor schreef op vrijdag 7 oktober 2022 @ 10:52:
Vooralsnog geen plannen om daar wat neer te leggen. Buren hebben hier een paneel of 5 liggen. Heeft dat nog enige meerwaarde, behalve productie in de ochtend? In principe is de huidige set al meer dan genoeg voor ons verbruik.

Hoe meer je je dagelijks verbruik afdekt, ook in de winter en op bewolkte dagen, hoe beter.
