Zonnepanelen schuur & voorbereiding laadpaal/thuisaccu

[SlinkingAnt]

Na afgelopen week mijn schuurtje vergroot te hebben, leek het me nu een goed plan te gaan onderzoeken wat de mogelijkheden zijn om er een aantal panelen op te gooien.
Met het oog op de toekomst, is het misschien ook verstandig om direct de electra aan te pakken voor een laadpaal, want eigen parkeerplaats naast het schuurtje, en een thuisaccu (liever buiten dan binnen).

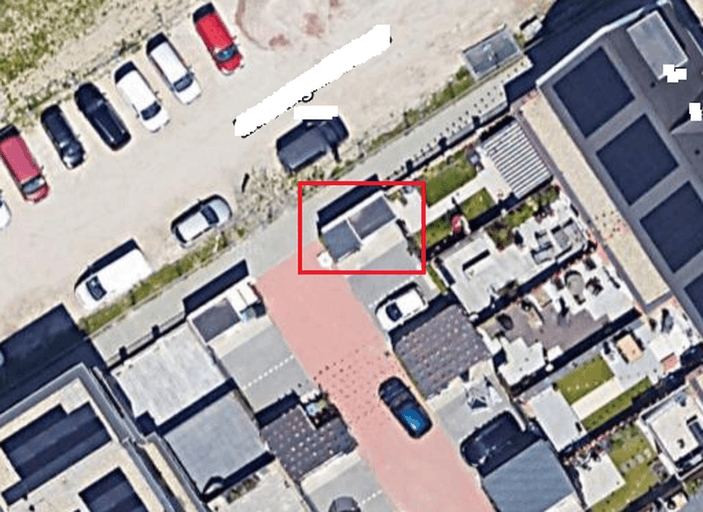

Foto's

Foto is nog van voor de uitbreiding, het is nu 1 plat dak (EPDM)

Beschikbare (dak)ruimte

4m70 x 1m80.

Schaduw

Op zuid geen schaduw, behalve hoogzomer zal in een O/W-opstelling de zon laat over/snel achter de huizen verdwijnen.

Jaarverbruik

4k+ kWh, waarvan een 3k af afgedekt wordt door de panelen (op het ZWW-dak).

Huidige elektriciteitsaansluiting

Aansluiting is 3x25A. Fase 1 & 3 zijn voor 'gebruikers, fase 2 is voor de al aanwezige omvormer (12x285 @3kw zeversolar) & 4kw W/W WP
De schuur is nu aangesloten op een gedeelde groep met de woonkamer, maar er ligt al wel een 50mm mantelbuis van de schuur naar de meterkast (met al 4x UTP), afstand is +- 25m

Budget en doel

Budget is niet vast, toekomstbestendigheid is belangrijker
Het doel:

• Flink wat vermogen aan PV
• Voorbereid zijn op mogelijke laadpaal
• Voorbereid zijn op mogelijke thuisaccu

Wie gaat het project uitvoeren

Alle voorbereidende werkzaamheden wil ik zelf gaan doen. Afhankelijk van de benodigde aanpassingen in de meterkast zal ik hiervoor een electricien inschakelen.

Bijhouden van data

Ja graag, log nu ook alles al richting HomeAssistant.

Regio

Delft

Eigen ideeën

Simpel en snel:
PV: 2x 450w+ panelen op zuid met Enphase IQ7A/+ omvormer
Installatie: 3x2,5mm2 kabel naar de meterkast en deze op fase 2 aansluiten.
De installatiewaarde zal dan (net) over de 16A gaan, maar door de verschillende orientaties zal deze nooit gehaald worden.
Installatie van deze setup valt prima binnen mijn mogelijkheden.

Benodigd:
2x paneel + plat dak montage
2x micro-omvormer + kabels
1x iQ-relay
1x Envoy S
25m 3x2,5mm2

Uitgebreid:
Hetzelfde als hierboven, alleen dan met een 3fase aansluiting in schuur.
Met deze setup moet ik iets te veel tegelijk aansluiten om zo een 'bestellijstje' te kunnen maken.
Hiervoor moet een vrije groep gemaakt worden in de groepenkast, waar nu geen ruimte voor is.
Vervolgens met een 3fase-kabel naar de schuur naar een verdeelpunt.
Het lijkt mij dat hier ook een groepenkast gemaakt moet worden, maar selectie van de componenten (ivm selectiviteit) hier benodigd zijn, en het daadwerkelijk in gebruik stellen wordt lastig met mijn kennis.

Benodigd:
25m 5x4mm2 (of beter 5x6mm2?)
1x uitbreiding groepenkast met 3fase aardlekautomaat 16A (meterkast)
1x nieuwe groepenkast met automaten.

[Cr3ator]

Ik mis nog wat nu je vraag is

"Het doel: Flink wat vermogen aan PV"

Op 4,70x1,80m past ook precies 4 stuks 400ish-Wp panelen (173x104cm) in 2 lage landscape-dakjes van 10 graden. Dan heb je meer jaaropbrengst dan met 2x 450Wp op het zuiden. Door de lage hoek is orientatie niet (nauwelijks) relevant.

[JT]

Met een thuisaccu, ik gok warmtepomp en laadpaal zou ik zelf een 4x6qmm + litze of 5x6qmm kabel naar de schuur leggen. Als je 3fase wilt laten dan gaat er veel stroom over. Verdeelkast in je schuur waar je alles op aansluit om overbelasting van de kabel naar huis te voorkomen. Zorg ook gelijk voor UTP voor je laadpaal. Leg lekker 2 of 3 UTP-kabels, eventueel voor een AP als je toch bezig bent. Zelf heb ik een loze 32mm leiding voor UTP gelegd. Let wel op dat als je UTP tegen de stroomkabel legt dat je shielded UTP gebruikt en anders dat er wat ruimte tussen de stroomkabel en UTP zit.

[ Voor 13% gewijzigd door JT op 29-09-2022 14:39 ]

[Ronald]

Aansluiting is 3x25A. Fase 1 & 3 zijn voor 'gebruikers, fase 2 is voor de al aanwezige omvormer (12x285 @3kw zeversolar) & 4kw W/W WP

Dit is een heel erg raar idee. Dat maakt onnodig onbalans op het net, maakt dat de netspanning door gebrek aan eigen verbruik hoger oploopt.

Als je dan ook nog eens de 4 mogelijke panelen op aansluit voldoet het niet eens meer aan de netcode.

Veel beter is dus je PV juist over de wel gebruikte fasen te verdelen.

[SlinkingAnt]

Cr3ator schreef op donderdag 29 september 2022 @ 14:33:
Ik mis nog wat nu je vraag is

"Het doel: Flink wat vermogen aan PV"

Op 4,70x1,80m past ook precies 4 stuks 400ish-Wp panelen (173x104cm) in 2 lage landscape-dakjes van 10 graden. Dan heb je meer jaaropbrengst dan met 2x 450Wp op het zuiden. Door de lage hoek is orientatie niet (nauwelijks) relevant.

Oftewel, opzoek naar een paar kleine efficiënte panelen, klinkt als een betere oplossing. Moet dan wel de breedte nog een keer goed nameten .

JT schreef op donderdag 29 september 2022 @ 14:38:
Met een thuisaccu, ik gok warmtepomp en laadpaal zou ik zelf een 4x6qmm + litze of 5x6qmm kabel naar de schuur leggen. Als je 3fase wilt laten dan gaat er veel stroom over. Verdeelkast in je schuur waar je alles op aansluit om overbelasting van de kabel naar huis te voorkomen. Zorg ook gelijk voor UTP voor je laadpaal. Leg lekker 2 of 3 UTP-kabels, eventueel voor een AP als je toch bezig bent. Zelf heb ik een loze 32mm leiding voor UTP gelegd. Let wel op dat als je UTP tegen de stroomkabel legt dat je shielded UTP gebruikt en anders dat er wat ruimte tussen de stroomkabel en UTP zit.

6mm2 it is. UTP ligt er al (4x) en AP hangt ook al. Nieuwbouw met dikke muren en triple glas maakt dat redelijk noodzakelijk.

Ronald schreef op donderdag 29 september 2022 @ 14:57:
[...]
Dit is een heel erg raar idee. Dat maakt onnodig onbalans op het net, maakt dat de netspanning door gebrek aan eigen verbruik hoger oploopt.

Als je dan ook nog eens de 4 mogelijke panelen op aansluit voldoet het niet eens meer aan de netcode.

Veel beter is dus je PV juist over de wel gebruikte fasen te verdelen.

Qua onbalans in mijn plan ben ik niet heel bang, de hele wijk heeft minstens 12 panelen liggen, dus die 800wp die ik 'extra' zou invoeden zal weinig uitmaken.
Bij het 4x400plan geef ik je direct gelijk en zullen deze op een van de 2 andere fases aangesloten worden.
