Zonnepanelen rijtjeshuis

[Kristofferson]

Foto's

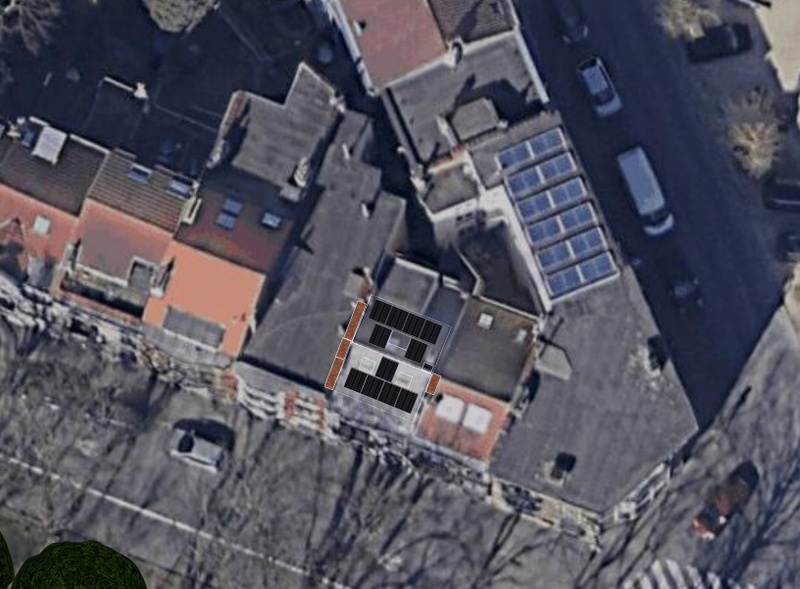

Rijtjeshuis met aan de voorzijde van het huis een park met hoge bomen.

Beschikbare (dak)ruimte

Voorzijde (ZW) 5.26m op 4.22m - helling 26°
Achterzijde (NO) 5.26m op 4.22m - helling 32°
Platdak (NO) 3m op 2.24m

Schaduw

Simulatie via Sunnyweb

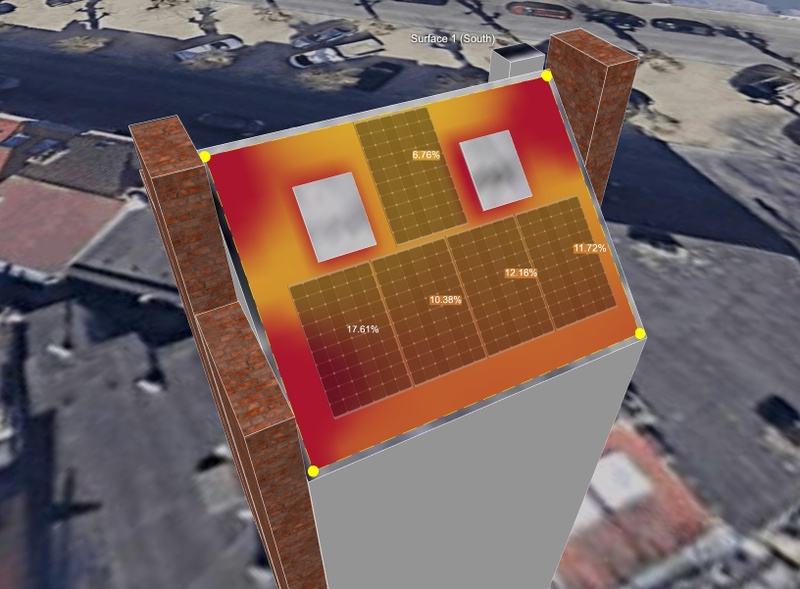

Voorkant (ZW) - hier wel wat schaduw van de bomen op de onderste rij

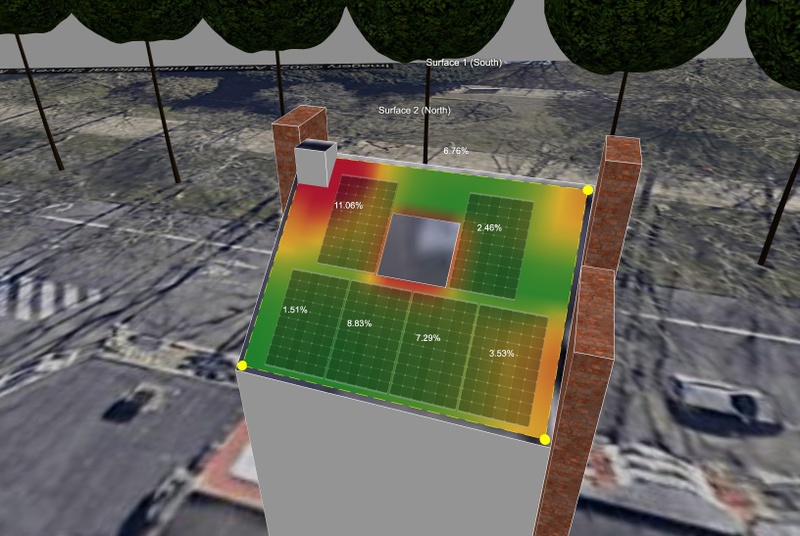

Achterkant (NO) - schoorsteen


Overweeg zelfbouw maar twijfel over de Vmpp van de 2 strings (onder 200V) samen met de schaduw
* Esdec Clickfit Evo pannendak montage
* 5 panelen ZW en 6 panelen NO
* Sunnyboy 3.0

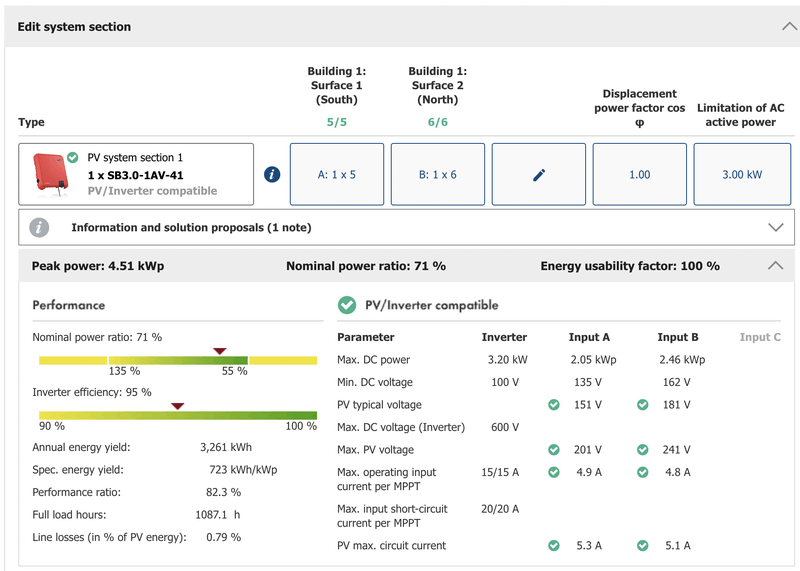

Simulatie met Ja solar JAM54S30 410W/MR (Vmpp 31,61V)

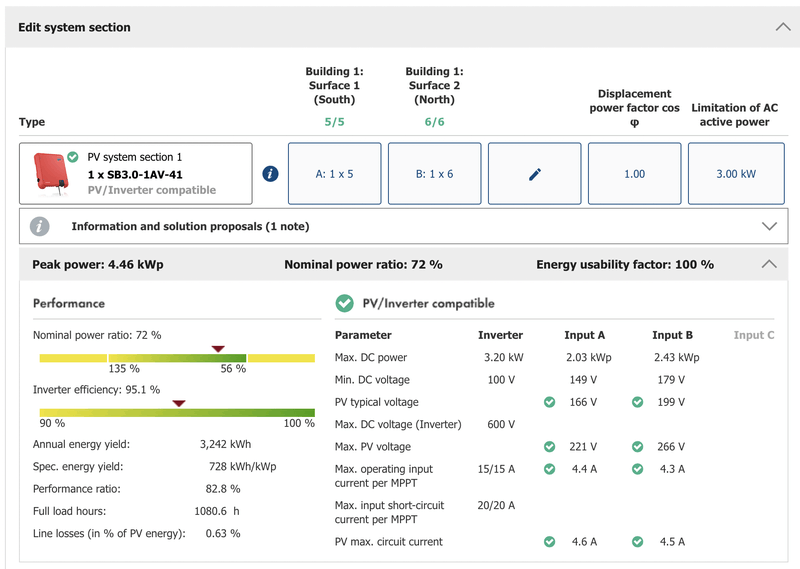

Simulatie met Trina Solar Vertex S 405W (Vmpp 34,40V)


Beter voor de Trina Solar panelen kiezen?
Komt dit goed met de Sunnyboy 3.0 MPP range 110-500V?

Jaarverbruik

4200kWh

Huidige elektriciteitsaansluiting

40A (3x230V)

Budget en doel

rond de €5000 en zoveel mogelijk elektriciteit opwekken

Wie gaat het project uitvoeren

overweeg zelfbouw

Bijhouden van data

Ja, liefst via PVoutput

Reeds verkregen offertes

* 1 offerte met installatie: 6 panelen (Hyundai HIE-S410VG + Huawei SUN2000-2KTL-L1) - €6019 / 2.45€/Wp
* zelfbouw via Winkelman €4800

Regio

Brussel, België

[Kristofferson]

@Ronald @AUijtdehaag Kunnen jullie mij nog adviseren over omvormer en haalbaarheid met dit kleiner aantal panelen per string?

[xah5kiDe]

In plaats van een string omvormer zou je ook micro omvormers kunnen overwegen. Hangt nogal af van de schaduw verliezen van de bomen op het ZW. Voor NO, zonder noemenswaardige schaduw kan je alsnog een kleine string omvormer nemen.

[Kristofferson]

Ik zou het liefst met een omvormer en 2 strings werken. Denk je dat het hogere Vmpp van de Trina Solar Vertex S nog gaat helpen om beter in het MPP bereik van de omvormer te blijven als er delen worden uitgeschakeld door schaduw?

[Ronald]

Mijn gevoel zegt hier APS micro’s.
De reden is wat lastiger schaduw spel bij korte strings. Ja dat kost deel iets meer dan een string omvormer… maar in dit geval is een beetje extra wel wat waard.

De huawei met huawei optimizers kan ook: die zou als ik het goed begrijp accu voorbereid moeten zijn. In België wat sneller een voordeel.

Let je op de keuring?

[xah5kiDe]

Fijn te lezen dat Mr @Ronald het met me eens is
Lastige met de schaduw is dat het niet goed te voorspellen is hoeveel (delen van) panelen er gebypassed gaan worden. Want dat is het enige wat een string omvormer kan doen. Dat werkt goed voor harde schaduw van een schoorsteen. Dan is het heel duidelijk dat bypassen veel beter is dan alles gebruiken maar met een lagere stroom. Dat verschil in panelen (VMPP) gaat dus niet zoveel helpen. Optimizers in een string voor alleen die panelen die schaduw kunnen krijgen is dan een robuuster plan.

[Ronald]

@xah5kiDe ik probeer ondanks dat ik zelf eigenaar ben van een duur systeem advies niet onnodig kostbaar te maken

Dus ja, micro’s komen bij mij niet standaard uit de mouw.

[Kristofferson]

@Ronald APS Micro's ook een interessant systeem en betaalbaarder dan Enphase. Ik heb wel de indruk dat het meer op installateurs is gericht en iets moeilijker om extern uit te lezen?

Voor de keuring (remautomaat, cca kabels, panelen en profielen aarden, eendraadschema etc. )

Stel dat ik nu toch hardleers ben en voor de SMA Sunnyboy kies, dan vind ik het nog altijd moeilijk om in te schatten hoeveel minder efficiënt dit zou zijn dan micro-omvormers.

@xah5kiDe SMA ondersteunt ook Tigo optimizers. Dat zou ook wel een oplossing kunnen zijn in mijn situatie.

Hier een foto van 11 sep rond 16u30 met de schaduw van de bomen op de onderste helft van de dak aan de voorzijde. Daar zouden dus 4 panelen in portrait komen.

[Ronald]

SMA heeft relatief hoge string spanning nodig, dus voor een dak waar maar 5 panelen op gaan minder geschikt… dat doen de Chinese vriendjes helaas wat beter.

Tigo’s en elk ander niet actief geregelde optimizer (ala Solaredge) kunnen alleen spanning ruilen voor stroom, dus je verliest er string spanning mee. Ze nemen dan wel schaduw beheer over… naar je wil wel in bedrijf blijven

Er is een topic voor uitlezen APS.

[xah5kiDe]

Kijk eens op https://www.suncalc.org
Daar kun je schaduw simuleren gedurende het seizoen. Dat kan helpen om te bepalen vanaf welke datum je last heb van een boom. Of vanaf welk tijdstip.
Je zult niet snel een antwoord krijgen op de vraag hoeveel procent meer opbrengst systeem A ten opzichte van B zal hebben. Ik heb het geprobeerd, maar heb uiteindelijk toch op gevoel voor SolarEdge gekozen.
Er zijn wel wat duidelijke stelregels te geven. Geen schaduw of harde schaduw, dan een string omvormer.
