BIOS geheugen kwijt na iedere power loss

[stimpyMGS]

Mijn moederbord vraagt na iedere power loss om de tijd opnieuw in te stellen. Ook andere settings die ik in de BIOS heb veranderd worden teruggezet naar default instellingen.
Ik krijg een prompt om de tijd in te stellen (F1 of del) of om door te gaan (F2). Beide opties werken prima: ik kan de tijd instellen, bios verlaten en doorgaan met booten naar OS, of ik kan de melding negeren en op F2 drukken.
Wat ik echter wil is dat de computer, zonder mijn input, ook na een power loss, opstart naar het OS.
Een instelling die ik graag wil enablen is dat de computer na een power loss opstart. Uiteraard reset ook deze instelling ook naar default (=off)

Ik heb de FAQ gelezen, en ik maak de aanname dat het OS in deze vraag niet relevant is, maar voor de zekerheid: het is een Ubuntu machine die ik gebruik als file server en home assistant machine.


CPU: Intel Pentium G4560
MOBO: Asrock H110M-ITX Intel H110 LGA 1151 (Socket H4) Mini ITX moederbord (meest recente firmware)
RAM: Kingston ValueRAM 8GB DDR4 2400MHz ECC
OS: Ubuntu Mint, draaiende vanaf SATA SSD.
Verder hangen er 3 SATA HDD's in.


Ik heb de knoopcel batterij van het mobo al vervangen door een nieuwe. Verder bleek dat er geen CMOS jumper aanwezig was. Volgens de handleiding van het mobo zou deze er wel moeten zitten. Daarop heb ik pin 1 en 2 verbonden met een druppeltje tin. Helaas echter zonder enig resultaat.
Hoe verder? Alvast bedankt voor het meedenken!

[Spiff]

De jumper om te resetten bedoel je? En die is nu permanent verbonden?

[stimpyMGS]

Moet pin 1+2 niet by default verbonden zijn? Ik meen uit de handleiding begrepen te hebben dat 2+3 verbinden juist bedoelt is om het CMOS te resetten. Ik begin nu aan mezelf te twijfelen, dus wil de handleiding erbij pakken, maar de productpagina is offline https://www.asrock.com/mb/Intel/H110M-ITX/

correctie:
https://download.asrock.com/Manual/H110M-ITX.pdf
pagina 19
dan heb ik het goed begrepen, toch?

[ Voor 15% gewijzigd door stimpyMGS op 26-09-2022 11:20 ]

[slein78]

stimpyMGS schreef op maandag 26 september 2022 @ 11:19:
Moet pin 1+2 niet by default verbonden zijn? Ik meen uit de handleiding begrepen te hebben dat 2+3 verbinden juist bedoelt is om het CMOS te resetten. Ik begin nu aan mezelf te twijfelen, dus wil de handleiding erbij pakken, maar de productpagina is offline https://www.asrock.com/mb/Intel/H110M-ITX/

https://download.asrock.com/Manual/H110M-ITXac.pdf
Is dit de gebruiksaanwijzing die bij jouw moederbord hoort?

[eheijnen]

Nummerke 11 clear CMOS

[stimpyMGS]

excuses, het betreft de Asrock H170M-ITX/DL

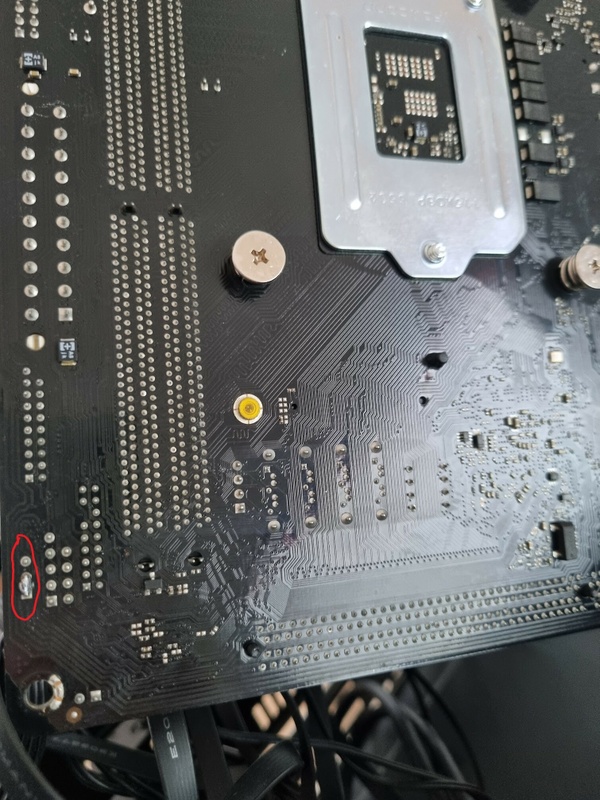

zie bijgevoegde afbeeldingen.
Het was makkelijker om aan de onderkant van het mobo te solderen. Maar volgens de handleiding zou dit echt 1 en 2 moeten zijn.

[ Voor 4% gewijzigd door stimpyMGS op 26-09-2022 11:44 ]

[eheijnen]

Op pagina 18 on der die afbeelding met die jumpers staat:

CLRMOS1 allows you to clear the data in CMOS. To clear and reset the system
parameters to default setup, please turn off the computer and unplug the power
cord from the power supply. After waiting for 15 seconds, use a jumper cap to
short pin2 and pin3 on CLRMOS1 for 5 seconds. However, please do not clear the
CMOS right after you update the BIOS. If you need to clear the CMOS when you
just finish updating the BIOS, you must boot up the system first, and then shut it
down before you do the clear-CMOS action. Please be noted that the password,
date, time, and user default profile will be cleared only if the CMOS battery is
removed.

Om die aan mekaar te solderen lijkt me toch echt geen goede oplossing...

[ Voor 13% gewijzigd door eheijnen op 26-09-2022 12:13 ]

[stimpyMGS]

eheijnen schreef op maandag 26 september 2022 @ 12:08:
Op pagina 18 on der die afbeelding met die jumpers staat:
Om die aan mekaar te solderen lijkt me echt geen goede oplossing...

CLRMOS1 allows you to clear the data in CMOS. To clear and reset the system
parameters to default setup, please turn off the computer and unplug the power
cord from the power supply. After waiting for 15 seconds, use a jumper cap to
short pin2 and pin3 on CLRMOS1 for 5 seconds. However, please do not clear the
CMOS right after you update the BIOS. If you need to clear the CMOS when you
just finish updating the BIOS, you must boot up the system first, and then shut it
down before you do the clear-CMOS action. Please be noted that the password,
date, time, and user default profile will be cleared only if the CMOS battery is
removed.

Hoe moet ik die afbeelding dan interpreteren? Daar staat bij default 1+2 verbonden.

[ Voor 7% gewijzigd door stimpyMGS op 26-09-2022 12:15 ]

[prutser001]

Waarom zou je dat solderen? Normaal zou de jumper op 1-2 staan. Moet hij gereset worden moet je 2-3 even verbinden.

[eheijnen]

Als alles goed is laat je hem standaard op 1+2 staan en voor de reset op 2+3

Als ie van de stroom is afgeweest en weer om de tijd vraagt ben je je bios settings kwijt.
Dat zou betekenen dat de bios batterij leeg is.

[stimpyMGS]

prutser001 schreef op maandag 26 september 2022 @ 12:17:
Waarom zou je dat solderen? Normaal zou de jumper op 1-2 staan. Moet hij gereset worden moet je 2-3 even verbinden.

omdat ik geen jumper heb.

eheijnen schreef op maandag 26 september 2022 @ 12:18:
Als alles goed is laat je hem standaard op 1+2 staan en voor de reset op 2+3

Als ie van de stroom is afgeweest en weer om de tijd vraagt ben je je bios settings kwijt.
Dat zou betekenen dat de bios batterij leeg is.

exact. en omdat er geen jumper is heb ik 1+2 gesoldeerd. De batterij is vervangen door een nieuwe dus daar ligt het ook niet aan. Ik heb ook het voltage gemeten op het moederbord bij de batterij en daar meet ik netjes 3,3 volt. Aan de connector van de batterij ligt het dus ook niet.

Ik heb het tin weer weggezogen maar wacht nog ff met in elkaar zetten op mogelijke andere reacties.

[ Voor 5% gewijzigd door stimpyMGS op 26-09-2022 12:21 ]

[eheijnen]

Als je de soldering dan weg haalt ?

[HugoBoss1985]

Ik ben het met @eheijnen eens en had gewoon op V&A een jumper gezocht (gevraagd)
Anders eerder met een draadje verbinden i.p.v. solderen.
Goed, dat is achteraf nu.

Maar als ik het goed begrepen heb dan ligt het dus niet aan de jumper en/of de bios batterij.
Ik benieuwd wat het probleem is en of @stimpyMGS het opgelost krijgt.

[ Voor 17% gewijzigd door HugoBoss1985 op 26-09-2022 12:26 ]

[eheijnen]

Hij moet eens eerst die soldering weghalen en daarmee de oude toestand herstellen.

Ga anders even naar de computerboer in de buurt die hebben zeker een jumpertje voor jouw...

[ Voor 3% gewijzigd door eheijnen op 26-09-2022 12:27 ]

[stimpyMGS]

HugoBoss1985 schreef op maandag 26 september 2022 @ 12:25:
Ik ben het met @eheijnen eens en had gewoon op V&A een jumper gezocht (gevraagd)
Anders eerder met een draadje verbinden i.p.v. solderen.
Goed, dat is achteraf nu.

Maar als ik het goed begrepen heb dan ligt het dus niet aan de jumper en/of de bios batterij.
Ik benieuwd wat het probleem is en of @stimpyMGS het opgelost krijgt.

inderdaad. Nou, dan maar zo eens proberen..

[Puch-Maxi]

Volgens mij heb je pinnen 2-3 doorverbonden (gesoldeerd) dus dan klopt het dat de hij de CMOS reset .
Het plaatje met de jumper is een beetje verwarrend, omdat het op de kop staat. Je moet dus goed opletten op de pinvolgorde .

stimpyMGS schreef op maandag 26 september 2022 @ 12:33:
[...]
inderdaad. Nou, dan maar zo eens proberen.. [Afbeelding]

Ja nu is het goed

[ Voor 58% gewijzigd door Puch-Maxi op 26-09-2022 12:37 ]

[eheijnen]

Zo te zien is die goed en staat 1 het kortste bij het gat voor de schroef.
Als dat niet werkt probeer het eens zonder dat er een jumper op zit. Dus geen van beide opties is verbonden.

[stimpyMGS]

eheijnen schreef op maandag 26 september 2022 @ 12:37:
Zo te zien is die goed en staat 1 het kortste bij het gat voor de schroef.
Als dat niet werkt probeer het eens zonder dat er een jumper op zit. Dus geen van beide opties is verbonden.

done, maar helaas nog steeds hetzelfde gedrag in beide situaties (met 1+2 verbonden en zonder verbinding)
als ik enkele seconden de stroom eraf haal, en daarna weer erop is alles in orde. Dan heeft hij de gewijzigde bios settings onthouden. Laat ik de stroom er langer af, of houd ik de power knop 1 seconden ingedrukt terwijl er geen stroom op zit (capacitators leegtrekken), dan zijn alle instellingen weg en moet ik dus weer input geven om door te gaan met booten.

[eheijnen]

Voor de zekerheid: dat is een splinter nieuwe batterij die er nu in zit?

[consolefreak]

heb je de bios al eens geupdate naar de meest recente, of een oudere, versie? Misschien zit er een bug in een eerdere versie?

[HugoBoss1985]

consolefreak schreef op maandag 26 september 2022 @ 13:15:
heb je de bios al eens geupdate naar de meest recente, of een oudere, versie? Misschien zit er een bug in een eerdere versie?

Op zich een goede tip maar dat zou niet verklaren waardoor het probleem ineens ontstaan is.
Het mobo kan verder natuurlijk ook defect zijn.

[heuveltje]

Toevallig niet per ongeluk de nieuwe cmos batterij verkeerd om aangesloten ?
En gecontroleerd dat deze nog genoeg lading heeft ?

[Ryanirin]

In de handleiding staat letterlijk (zie quotes boven) dat om de tijd te resetten, de CMOS batterij verwijderd moet worden. Aangezien je aangeeft dat de tijd elke keer reset, dan is de jumper toch niet 't probleem?
Zoals heuveltje ook aangeeft, check de batterij, probeer als het kan een andere.

[lightemup]

eheijnen schreef op maandag 26 september 2022 @ 13:14:
Voor de zekerheid: dat is een splinter nieuwe batterij die er nu in zit?

En daarbij: je zal niet de eerste zijn die een "nieuwe" batterij uit de verpakking haalt, die leeg blijkt te zijn..


Ik kan het beamen, want het is mij ook al eens overkomen.
