Puzzel: Identificeren onderdelen en lay-out CV systeem

[MrAngry]

Beste forumgenoten, ik heb van de lente een benedenwoning gekocht en de CV nog niet gebruikt, maar aangezien de periode nadert dat die weer eens aan moet heb ik vandaag wat tijd genomen om de instellingen zuiniger te maken.
Het betreft een intergas 28/24 ketel in het volgende systeem:
Vloerverwarming in het souterrain en misschien ook de badkamer (zie vragen).
Vlakke kant radiatoren van het merk Junkers waar zo te zien zeer weinig aan is af te regelen.
Alle radiatoren zijn voorzien van thermostaatkranen. Het is een huis uit 1895 dus er is niets wat heel normaal of voorspelbaar is.

Ik heb het filmpje van John Vissers gevolgt voor zuinigere instellingen op de ketel. (YouTube: Tips & Trucs #46 Hoe stel je zelf een Intergas Kombi Kompakt 28/2...)
Kort: Max watertemp iets omlaag naar 75 graden, minimaal vermogen naar 25%, max vermogen op 30%. Pomp naar stand 2 gezet ipv 3.

Toen begon het twijfelen, want er zijn een aantal dingen aan deze installatie die ik helemaal niet goed begrijp, er zitten onderdelen in die ik niet ken en vermoedelijk een by-pass, want de temperatuur van de retour liep eigenlijk gelijk op. Om het goed in te regelen zou ik het goed moeten begrijpen. Hopelijk kunnen jullie me helpen.

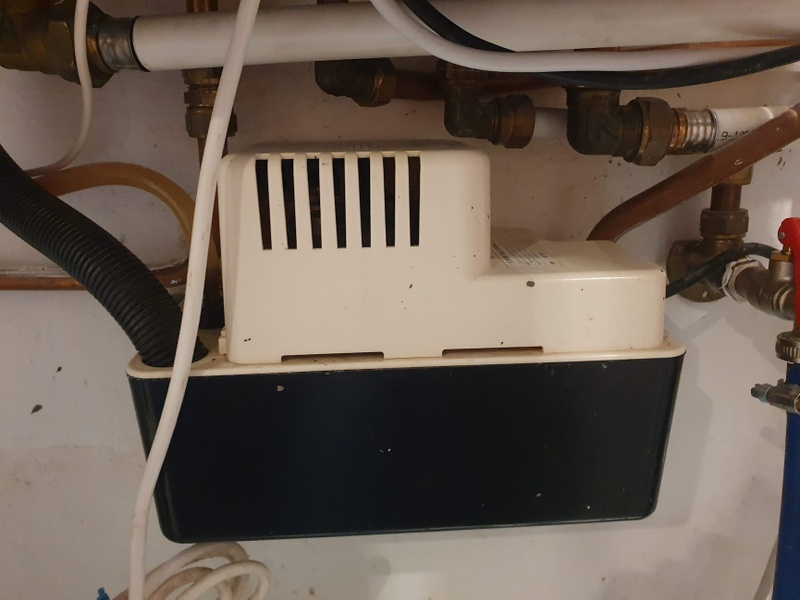

1. Onder de ketel hangt een voor mij onbekend onderdeel. Wat is dit?

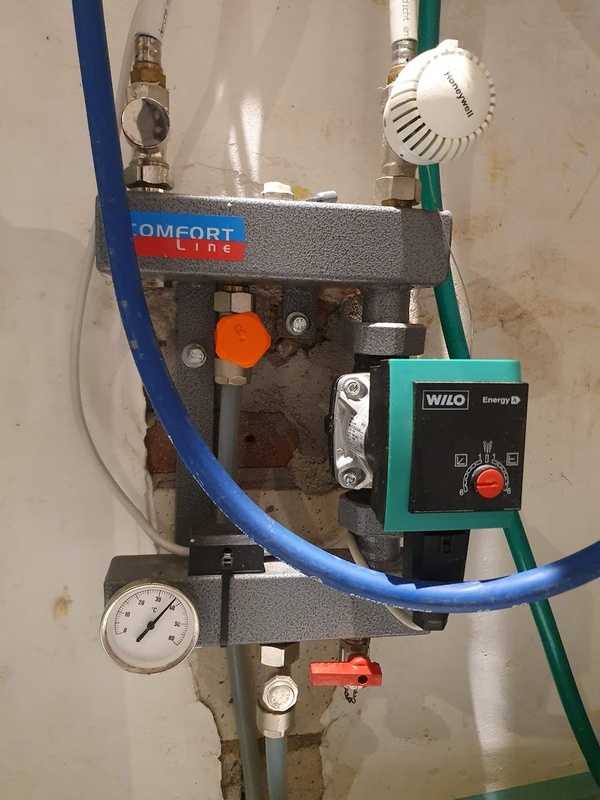

2. De vloerverwarming in het souterrain zit achter een Wilo pomp. Ik ben gewend uit huurappartementen dat vloerverwarming een koudwater bijmenger heeft, maar deze lijkt gewoon met een soort thermostaat geregeld (die Honeywell knop). Hoe werkt dit? En is de instelling op de pomp (maximaal) niet een beetje vreemd? Kan ik hier in theorie gewoon 75c water doorheen jagen als ik de knop helemaal open zet? Sloop ik dan mijn huis?
Ik heb wel de pump settings gevonden: https://www.heatweb.co.uk...?title=Wilo_Pump_Settings

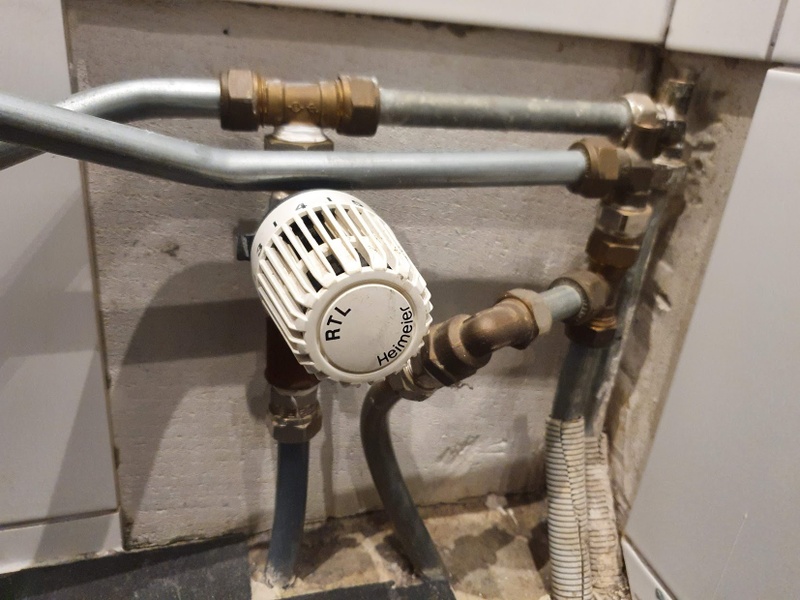

3. Iets soortgelijks speelt bij wat vermoedelijk de vloerverwarming in de badkamer is, alleen hier ontbreekt een pomp, er zit alleen een thermostaatknop en twee leidingen de grond in. (de leidingen links gaan naar een radiator). Kan ik hier vermoeden dat ik vloerverwarming heb (het huis is verkocht zonder dat te vermelden)? Wat kan het anders zijn?

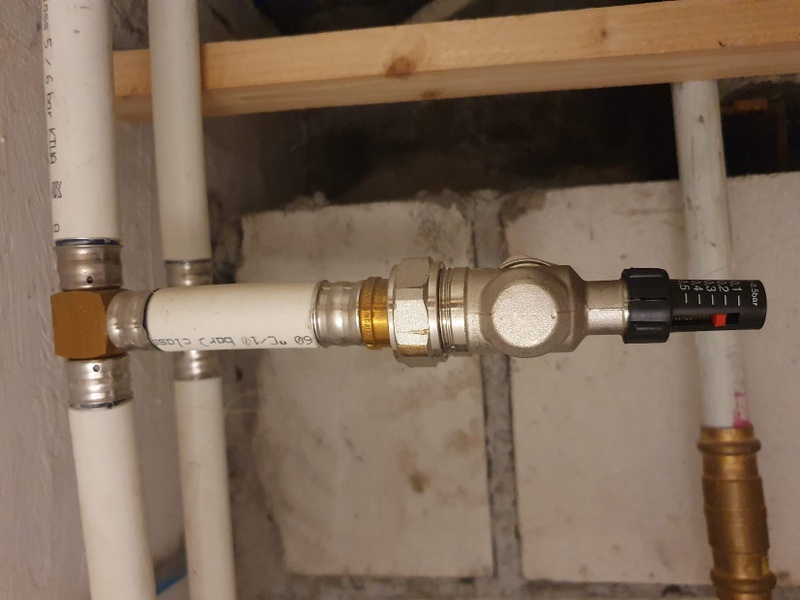

4. Voor de leidingen die van de cv naar de radiatoren lopen zit een by-pass. Waarom? Wat doet dat ding? Kan ik daar nog wat aan instellen?

[JukeboxBill]

1 Het is niet goed te zien omdat de context (grotere foto ?) ontbreekt, maar het lijkt mij een opvangbakje voor condenswater of zoiets met een pompje om het weg te pompen naar een hoger gelegen afvoer.

Bij vloerverwarming is 75 graden aanvoer temperatuur veel te hoog. Of je daarmee je huis sloopt is niet te zeggen maar je krijgt wel zweetvoeten
Of er vloerverwarming zit is natuurlijk makkelijk uit te proberen. Zet eerst de knop op minimaal, wacht een poosje en voel de vloer. Voer dat met enige tussenpozen op
Zit die thermostaatknop in fig.2 in dezelfde ruimte als de vermoedelijke vloerverwarming? Zo ja, dan is het een knullige manier om daar de temperatuur te regelen.

Waarom een bypass

Verder weet ik het ook niet.

[MrAngry]

@JukeboxBill Lijkt inderdaad een goede gok dat dit een condensbakje met pomp is, er gaat een slang weg naar een voor mij onbekende lokatie, dat zal de afvoer zijn.
Vandaag een testje gedraaid, maar lijkt er inderdaad op dat iemand een soort rudimentaire vloerverwarming in de badkamer heeft aangelegd door een slang onder de tegels door te leggen. Geen aparte pomp en je kan ongeveer uittekenen waar het warm wordt, dus het zal niet heel fijnmazig zijn.
Ik vind het maar vreemd hoe dit is gedaan, beide vloerverwarming systemen hebben dus geen koudwater bijmenging dus de mogelijkheid om gewoon kneiterheet water door de leidingen te pompen. Kan alleen maar met zekerheid goed gaan met een max temperatuur op de ketel, maar die stond op 80 graden. Bovendien zijn de radiatoren die ik heb helemaal geen lage temperatuur radiatoren denk ik. Hoe kan je die herkennen?
