Isolatie berekeningen (Ubakus)

[DopdeDouwer]

Ik heb een aantal plekken in huis waar ik de isolatie wil verbeteren. In plaats van een topic te openen is het wellicht handig een verzamel topic te maken waar iedereen vragen kan stellen met isolatieberekeningen met Ubakus. https://www.ubakus.com/nl

Het is een handige gratis tool waar we op deze manier tips en tics kunnen uitwisselen met deze rekentool en bepaalde materiaal eigenschappen, maar ook inhoudelijke isolatieadviezen op basis van de berekeningen.

Zelf een aftrap.

casus 1
De badkamer grenst aan de garage. Deze garage is voor zien van een ongeïsoleerde spouwmuur, en een slecht geïsoleerd dak (Opstalan PU25). De wand tussen badkamer en garage is niet geïsoleerd. Ik heb voor de garage in Ubakus een temperatuur van rond het vriespunt genomen. Omdat het een badkamer is kan het erg vochtig zijn, ik heb gekozen voor een luchtvochtigheid van 90%. Dit is natuurlijk zeker niet continue maar ik wilde het weten wat er in extreme situaties kan gebeuren.
vraag 1:
Ik kan nergens specs vinden voor een badkamer tegel. Ik heb nu een behoorlijk waterdampdicht materiaal zelf aangemaakt. Ik heb een controle berekening gemaakt omdat ik graag PIR 140mm platen zou willen gebruiken aan de buitenzijde. Verder geen folies toegepast omdat alles in een droge omgeving is.
Vraag 2:
Nu valt me op dat er kans bestaat op vocht IN de PIR isolatie (als ik de luchtvochtigheid op 90 laat staan). Is dit aannemelijk?

bestaand:


na isolatie:

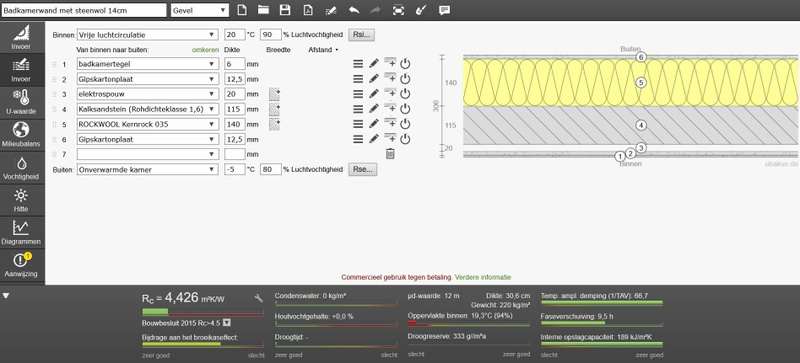

14cm steenwol+gipsplaat zou geen vochtprobleem moeten opleveren, maar best stuk lagere isolatiewaarde.



Casus 2:
Naisoleren van het zolderdak (Opstalan PU25).
Dit is spaanplaat van 22mm, 25mm PUR en een waterkerend folie (van dat asfaltpaier) aan de buitenzijde. Ondanks dat er niet veel van dat folie over is zou ik die wel graag invoeren in de controle berekening, wie weet hiervoor een passend materiaal, of de materiaalspecs van het asfaltpapier?

[H-W]

In een vochtige ruimte zoals je badkamer moet je altijd een dampdichte folie toepassen. Dat wordt echter wel lastig omdat je aangeeft dat je huidige dak al is geïsoleerd met Opstalan platen. Je zou wellicht kunnen overwegen de dampdichte folie te plaatsen op de bestaande Opstalan platen en hier dan weer de PIR 140 mm op te leggen.

[DopdeDouwer]

De badkamer wand en het zolderdak zijn 2 aparte plekken en hebben niets met elkaar te maken.

Wat beteft de badkamer, het enkelsteens wandje was oorspronkelijk direct betegeld, bij het opknappen van de badkamer is de wand uitgeracheld en voorzien van groenegipsplaat met daarop weer wandtegels. Daar is geen folie meer toe te passen, is mi ook niet gebruikelijk.

[Amtelode]

Wat ik interessant vond is dat ik via Urbakus bij noppenfolie uit kwam zoals deze;
https://www.hornbach.nl/s...-mtr/4111067/artikel.html

R-waarde 1.2 en 3mm dik.
3cm zou r-waarde 12 geven?
Het lijkt mij dat e.e.a. niet klopt.
Ben onderweg en kan Urbakus even niet gebruiken.

Edit
Ondertussen nagekeken en dit soort folies werken vaak met een RT waarde die op zijn zachts gezegd niet te vertrouwen zijn

[ Voor 16% gewijzigd door Amtelode op 18-09-2022 13:39 ]

[No Hands]

Er zit geen R in Ubakus.

[DopdeDouwer]

DopdeDouwer schreef op zaterdag 10 september 2022 @ 18:28:

Casus 2:
Naisoleren van het zolderdak (Opstalan PU25).
Dit is spaanplaat van 22mm, 25mm PUR en een waterkerend folie (van dat asfaltpaier) aan de buitenzijde. Ondanks dat er niet veel van dat folie over is zou ik die wel graag invoeren in de controle berekening, wie weet hiervoor een passend materiaal, of de materiaalspecs van het asfaltpapier?

Inmiddels gevonden in de post van
ben2513 in "(Woon)Zolder dak Isoleren, beste methodiek?"

Opstalan PU25 komt er dan zo uit te zien:

[ Voor 42% gewijzigd door DopdeDouwer op 05-11-2022 00:53 ]

[natural colour]

Heel wat doe het zelf isoleerders hebben geen benul hoe je moet isoleren en kunnen over >5 jaar vanwege houtrot het hele huis renoveren...(en de Regering krijgt natuurlijk daarvan weer de schuld)

[D.deJong]

Goeie topic-start.
Ik gebruik de gratis versie van Ubakus soms zelfs als professional om bouwkundige fouten en gebrek aan kennis te tonen.

[ger356]

Goed initiatief dit draadje, want zo'n tool is mooi, maar ook complex.
Na een paar uur zoeken en klikken toch maar eens jullie mening vragen. Dit programma lijkt vooral gemaakt voor nieuw- en verbouw, waarbij je met nieuwe nu beschikbare materialen een dakpakket gaat samenstellen. Maar ik heb met bestaande materialen te maken die ik niet echt terug kan vinden in die eindeloze rijen (half vertaalde) materialen en merken.

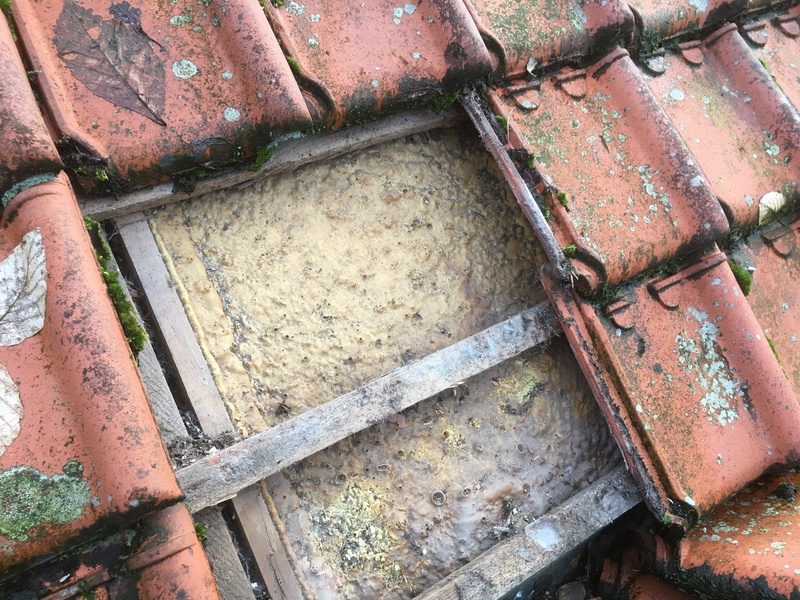

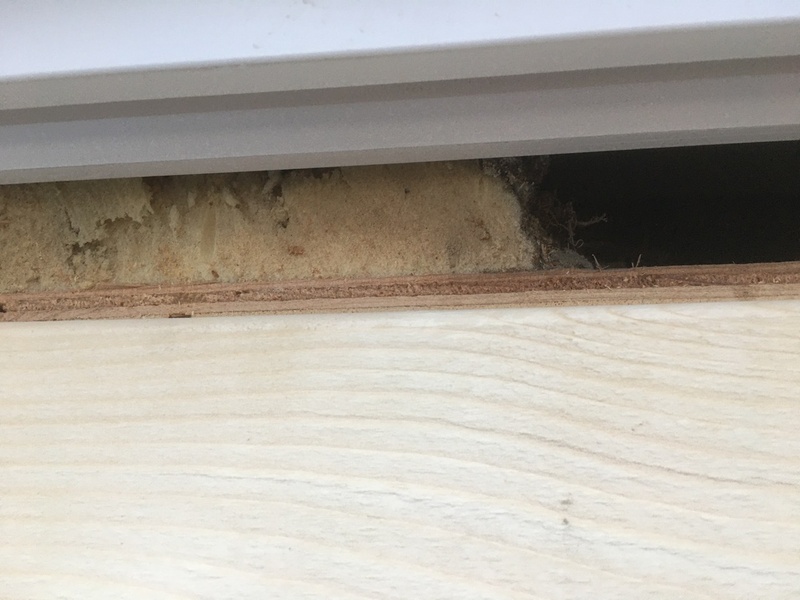

Ik wil mijn schuine pannendak aan de binnenkant na-isoleren en het dakbeschot bestaat uit multiplex platen met een vastgemaakte (gelijmd?) isolatielaag. Zie de foto. Dat spul is ruim 30 jaar oud en op een aantal plekken weggepikt door de vogels. Ik heb twee lagen geselecteerd: een laag triplex van 12 mm en ik heb maar een PUR laag (ongecoat/unbeschichtet) laag van 50 mm.

1) is het wel juist om twee lagen te nemen, terwijl het praktisch min of meer 1 geheel is?
2) Ik heb eigenlijk geen flauw idee wat voor schuim die isolatielaag is. Het is een nogal open struktuur. Heeft iemand een idee, of weet iemand hoe ik daar achter kom (of is het allemaal niet zo belangrijk?)
3) doet dat schuim eigenlijk nog wel wat na al die jaren, of kun je dat net zo goed verwaarlozen?

NB. ja ik weet dat het risicovol is om de binnenkant te isoleren als er ook al iets aan de buitenkant zit, maar daarom ben ik juist met Urbakus aan het stoeien.

Alvast bedankt voor het meedenken.

[ Voor 29% gewijzigd door ger356 op 06-11-2022 19:21 ]

[Jan Workum]

Het ziet eruit als pur. Ik zou het zien als dampdichte isolatie en bij het van binnenuit isoleren dan een klimaatfolie toepassen en dan kijken naar het resultaat in Ubakus. Klimaatfolie staat volgens mij ook in het keuzemenu van Ubakus.

[Bobmeister]

Ah, het grote Ubakus topic. Hoewel eea vooral besproken wordt in het (Woon)Zolder dak Isoleren topic, is dit ook handig.

Wij hebben een slaapzolder gemaakt (+- 45m2) die helemaal tot in de nok doorloopt. Het schuine dak is van binnenuit helemaal geïsoleerd met platen. De voor- en achtergevel zijn niet geïsoleerd. Dat betekent dat de voor- en achtergevel niet meer zijn dan een +- 20 cm dikke bakstenen muur. Op de slaapkamer willen we daar nu het gebied tussen het schuin aflopende dak en de (houten) vloer verder afwerken met als voornaamste doel akoestische isolatie vanwege een drukke weg voor het huis.

De huidige situatie:
Op de wand loopt een vijftal leidingen naar beneden.


Idee:
Het plan is om een houten skelet neer te zetten en daar 120mm glaswol in te zetten en dat af te werken met OSB/gips en een dampremmende folie. Daarbij blijft er dan een kleine luchtspouw waar de leidingen in kunnen lopen.

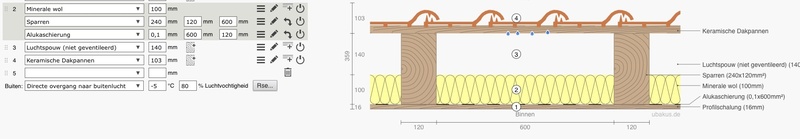

In Ubakus ziet dat er als volgt uit:


Op zich best aardig, alleen de droogtijd is aan de slechte kant. Hoe zou ik dat nog simpel en effectief kunnen oplossen?

edit1;
Een dampdichte folie met sd waarde 100+ lijkt te voldoen in Ubakus zie ik nu..

[ Voor 3% gewijzigd door Bobmeister op 07-11-2022 14:40 ]

[DopdeDouwer]

@Bobmeister Je zou ook nog kunnen kijken of je hebt ingevoerd of er in de spouw wordt geventileerd met binnen- of, buitenlucht of helemaal niet geventileerd wordt.

[Griffin2k]

Never mind...

[ Voor 95% gewijzigd door Griffin2k op 07-11-2022 15:58 . Reden: Niet on-topic ]

[ger356]

Weet iemand hoe je meerdere lagen tussen balken krijgt in Ubakus?
Ik ben zover dat je op het houtsymbooltje met het plusje kunt klikken en dan kun je balken toevoegen (sparren), maar hoe kun je dan een extra laag tussen de balken krijgen, want daarna is er geen houtsymbooltje meer?
Het kan, want een van de voorbeelden heeft twee lagen.

[ Voor 3% gewijzigd door ger356 op 07-11-2022 18:45 ]

[DopdeDouwer]

Ik heb dat opgelost door de balk zelf balk in meedere lagen in te voeren.
Dus stel je ligger of staander is 100 dik neem je er een van 50 + nog een van 50.

[ger356]

@DopdeDouwer
Ik had al gevonden dat als je links de balklaag selecteert, de balk vierkantjes (handles) krijgt en dan kun je hem uitrekken over meerdere lagen heen.
Je moet dan alleen zelf steeds zorgen dat de totale hoogte van de balk even hoog is als de lagen opgeteld. Maar belangrijker: ik weet niet of zo'n balk goed meegenomen wordt in de berekeningen. Vandaar mijn vraag of er ook een nette manier is? Is er trouwens geen echte handleiding behalve die paar filmpjes?

[fenrir]

Helaas zitten niet alle "ecologische" soorten isolatie materiaal in de standaard lijst. (ecologisch staat bewust tussen aanhalingstekens omdat deze benaming ook wel eens misbruikt wordt.

deze twee heb ik er zelf in gezet, voor anderen scheelt het wellicht wat zoekwerk:

Metisse PRT, beschikbaar in diktes van 45, 80, 100, 120, 145 en 200 mm:


Isovlas PL:

[yozgoesdigital]

Dit oude topic maar eens schopje geven:

Heeft iemand een idee onder welke naam de groene vloer onderplaten staan in Ubakus?

edit: dit lijkt een actiever topic met ondertussen een aardige complete topic start en vergelijkbare scope.

twain4me schreef op donderdag 11 januari 2024 @ 13:47:

Isoleren 101: Van ijzige zolder tot Warm Welkom!

...

[ Voor 53% gewijzigd door yozgoesdigital op 10-09-2024 16:35 . Reden: link naar wellicht beter topic voor de vraag. ]

[kjb6]

Op dit moment ben ik bezig met een verbouwing waarbij onder andere een verwarmde garage wordt gerealiseerd. Alles doe ik in samenspraak met een aannemer, maar die kiezen ook wel eens voor de makkelijkste oplossing. De garage bevat een staalconstructie welke alleen met een SLS/CLS 38 mm dik zou worden afgetimmerd. Hierop gaf ik aan dat dit voor de isolatie onvoldoende zou zijn waarop is aangegeven een PIR plaat te plakken op het dampdoorlatende doek. Dit bouwt aanzienlijk eenvoudiger, maar kan iemand vertellen wat het effect is van de koudeburg van het doek? De isolatie zit zeer strak tegen het doek aan. Maar misschien dat ventilatie toch ook een effect heeft.

Ubakus geeft geen potentieel vochtprobleem, ook niet wanneer het doek over alle isolatie wordt geplaatst. Daarbij wordt de isolatie pas meegeteld als het doek wordt geplaatst over de PIR platen. Zodra het doek erachter wordt geplaatst zou de isolatie volgens Ubakus niets meer doen.

Heeft iemand hier een zinnig antwoord op? Het is al geplaatst, maar als het echt zinloos is, dan is het de bedoeling om het aan te passen.
