Uitbreiden meterkast i.v.m. PV installatie

[Brownie-1991]

Goedemiddag,

Vanwege de uitbreiding van mijn PV installatie ben ik mij eens gaan verdiepen in een juiste manier van aansluiten.

Zo ben ik erachter dat mijn (vanuit de bouw aangelegde) PV installatie, via een 16A automaat, direct op de Busboard geklikt zit. Er kan nu dus in mijn geval 53A stroom gaan lopen over over de leidingen. Dit moet anders.

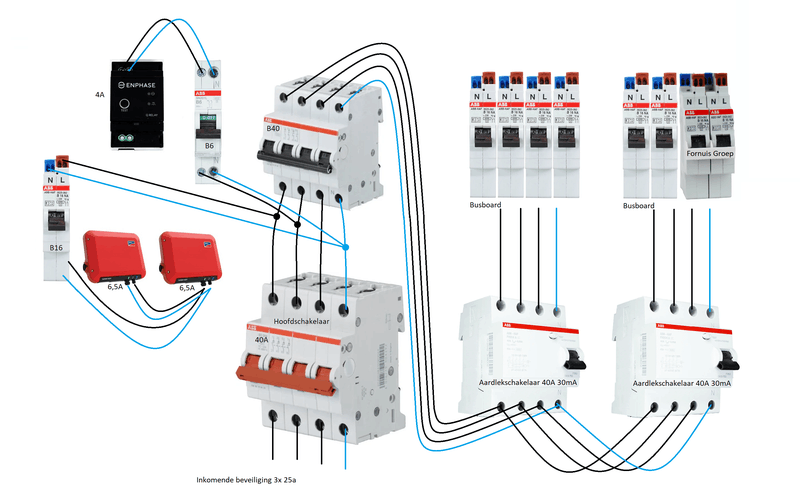

Ik kwam uit op het volgende, maar kom ook informatie tegen die dit soms weer tegen spreekt.



Als ik het goed heb loopt in de nieuwe situatie zowel de stroom van de netbeheerder als van de PV installaties eerst door een 40A automaat heen voordat deze de rest van de meterkast voorziet.

De huidige Sunnyboys (2x 6,5A) zijn 1 fase, en aangezien de nieuwe installatie maar twee panelen zijn en max 4A opbrengen heb ik ervoor gekozen ook deze 1 fase te houden.

Klopt het zo?, en weet iemand of het Q-Relais van Enphase in de meterkast moet hangen, of mag deze ook in de buurt van de panelen zon 20meter verderop?

[Navi]

Zomaar ter informatie, een busboard kan tot 63A aan. Zie de specs van het busboard bij ABB.

[ Voor 27% gewijzigd door Navi op 10-09-2022 14:28 ]

[Ronald]

De 2 SMA's moeten elk op eigen automaat. En normaal worden PV groepen niet op een gedeelde aardlek geplaatst.

Heb je 2 of 3 aardlekschakelaars? Is je busboard wel 3 fase?


Het busboard zelf is veilig, en ik denk dat de aardlekschakelaars bij plaatsing van automaten op busboard (maar zie boven) veilig zijn door de hoofdbeveiliging. Of klopt mijn denkpatroon niet


Voor 2 panelen kun je beter een APS ds3-l pakken, geen q relais equivalent nodig... en voor 60 tientjes is er een monitoring oplossing tot 4 panelen - maar niet verplicht.

[ Voor 32% gewijzigd door Ronald op 10-09-2022 14:47 ]

[Brownie-1991]

Zover mijn kennis reikt is het busboard wel 3 fase ja, er zitten momenteel 2 aardlekschakelaars gemonteerd.

Voor de twee SMA's moeten nog kabels getrokken worden, iets wat nogal wat voeten in aarde heeft. Gezien het feit dat dit al jaren goed gaat, en de max niet word overschreden durf ik dat wel aan.

Probleem is dat ik alles al in huis heb, panelen, micro-omvormers etc. Ik wacht alleen nog op de steunen.

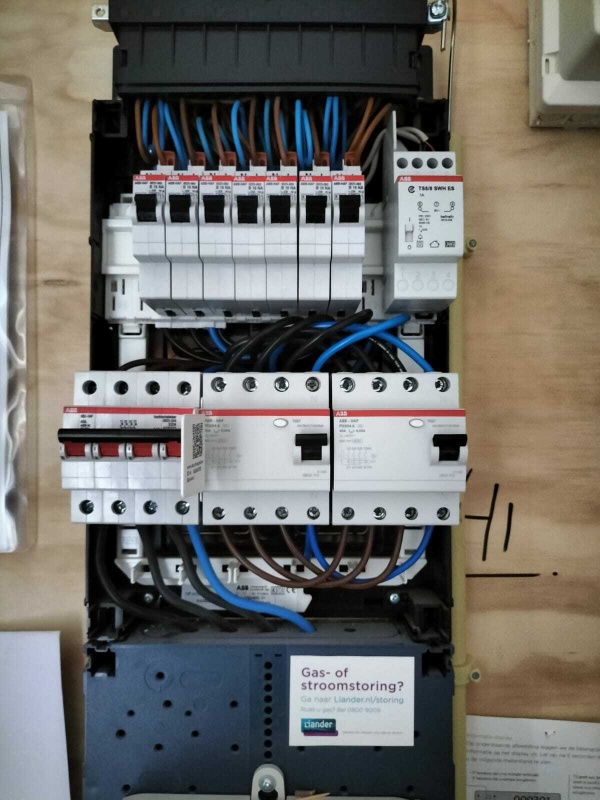

Dit is de huidige situatie: Groep 6 is momenteel de automaat voor de sunnyboys.

[Ronald]

Dan zou je dit busboard moeten hebben: https://www.sandervunderi...laars-4-polig-105249.html

Heb je ook echt een 40A hoofdaansluiting? Niet naar de hoofdschakelaar en aardleks kijken... Wat is de hoofdaansluiting echt?
Als je hoofd automaten hebt kun je het een stukje verder naar beneden aflezen.

[The Wizard]

Ronald schreef op zaterdag 10 september 2022 @ 16:45:
Dan zou je dit busboard moeten hebben: https://www.sandervunderi...laars-4-polig-105249.html

Heb je ook echt een 40A hoofdaansluiting? Niet naar de hoofdschakelaar en aardleks kijken... Wat is de hoofdaansluiting echt?
Als je hoofd automaten hebt kun je het een stukje verder naar beneden aflezen.

Zo te zien heeft ie een 3-fase aansluiting, kijk maar naar de hoofdschakelaar en de 2 3-fase aardlekschakelaars.

[Brownie-1991]

Inderdaad heb ik dat busboard, dus 2x 3fase.

Ingaand vanaf de netbeheerder heb ik 3x 25a.

[Ronald]

Okay. Hoeveel is 25A+13A :-) ?

[Brownie-1991]

38A

Ik snap even niet waar je heen wilt?

Nu ik nog eens naar de bovendste tekening kijk, lijkt het mij dat er een aardlek mist voor het pv gedeelte.

Afgezien van het feit dat de 2 sunnys een eigen automaat nodig hebben, wat moet er veranderen om het te laten kloppen?

[Ronald]

@Brownie-1991

Er kan nu dus in mijn geval 53A stroom gaan lopen over over de leidingen.

Waar denk je de 53A vandaan te halen?

[R van Lune]

Bij mij zit het ook zo aangesloten als in het plaatje, echter dan met een C40 automaat.
Daarnaast zitten er alamat groepen tussen de omvormer en de hoofdschakelaar. Dus een automaat met aardlekfunctie erin.

[R van Lune]

Op de fase waar de pv op zit kan nu 25 + 13 amp lopen.
Dus dan zit je nog onder de maximale capaciteit van de aardlek, ervan uitgaande dat dit 40amp aardlek zijn.

Volgens mij is het wel zo dat je de af gezekerde waarde moet optellen. Dus in dit geval kom je dan op 25 + 26 amp, is 41 amp uit....

Brownie-1991 schreef op zaterdag 10 september 2022 @ 19:16:
38A

Ik snap even niet waar je heen wilt?

Nu ik nog eens naar de bovendste tekening kijk, lijkt het mij dat er een aardlek mist voor het pv gedeelte.

Afgezien van het feit dat de 2 sunnys een eigen automaat nodig hebben, wat moet er veranderen om het te laten kloppen?

[Brownie-1991]

Ronald schreef op zaterdag 10 september 2022 @ 19:17:
@Brownie-1991
[...]


Waar denk je de 53A vandaan te halen?

In de situatie op de foto zitten de sunnys op een 16a automaat, deze leveren max 13a + 40a vanaf de aardlek = 53A toch?

Altans dat was mijn beredenering. Ik snap nu dat 25A in niet ineens 40A is aan de andere kant van de hoofdschakelaar.

[ Voor 16% gewijzigd door Brownie-1991 op 10-09-2022 19:27 ]

[SMSfreakie]

Brownie-1991 schreef op zaterdag 10 september 2022 @ 19:24:
[...]


In de situatie op de foto zitten de sunnys op een 16a automaat, deze leveren max 13a + 40a vanaf de aarlek = 53A toch?

niet als er hoofzekeringen van 25 / 35A zijn... dan is het toch echt minder

[Brownie-1991]

R van Lune schreef op zaterdag 10 september 2022 @ 19:19:
Bij mij zit het ook zo aangesloten als in het plaatje, echter dan met een C40 automaat.
Daarnaast zitten er alamat groepen tussen de omvormer en de hoofdschakelaar. Dus een automaat met aardlekfunctie erin.

Dus als ik het goed begrijp, zou ik de boel kunnen aansluiten zoals ik heb getekend, mits ik de automaten mét aardlek installeer.
In mijn geval is een B40 automaat voldoende toch? Ik schakel geen zware apparatuur of motoren.

[Ronald]

Wat @R van Lune en @SMSfreakie al noemen dus ;-)

Een beschermende 40A installatieautomaat is in jouw geval compleet overbodig. Die zal in geen 1000 jaar af gaan... De 25A hoofdautomaten / zekeringen zouden eerder moeten gaan.

Een comfomaat = busboard-alamat op het busboard hangen heeft weinig zin. Het 'probleem' van de gedeelde aardlekautomaat los je dan niet op. Nogal reële kans dat de gedeelde automaat eerder triggert (omdat er een fractie lek op een andere groep zit) en dan is je PV evengoed uit.

Dus als je voor eigen alamats voor de PV gaat, dan gebruik je niet-busboard alamats parallel aan de 2 bestaande aardlekschakelaars. (Kan op de busboard rail, normale automaten maken geen contact, maar past volgens mij wel)

Maar het /hoeft/ niet. Normale busboard automaten voor de PV is wel veilig.

[ Voor 12% gewijzigd door Ronald op 10-09-2022 19:46 ]
