Advies PV instalatie

[Joep72]

Beste Tweakers gebruikers,
Op mijn bedrijfspand (wat ik huur, verhuurder is akkoord) wil ik panelen gaan leggen. Hieronder zal ik alles zo helder mogelijk beschrijven. Na veel lezen op het forum heb ik een plan, maar ben natuurlijk zeer benieuwd naar meningen en aanvullingen van jullie.

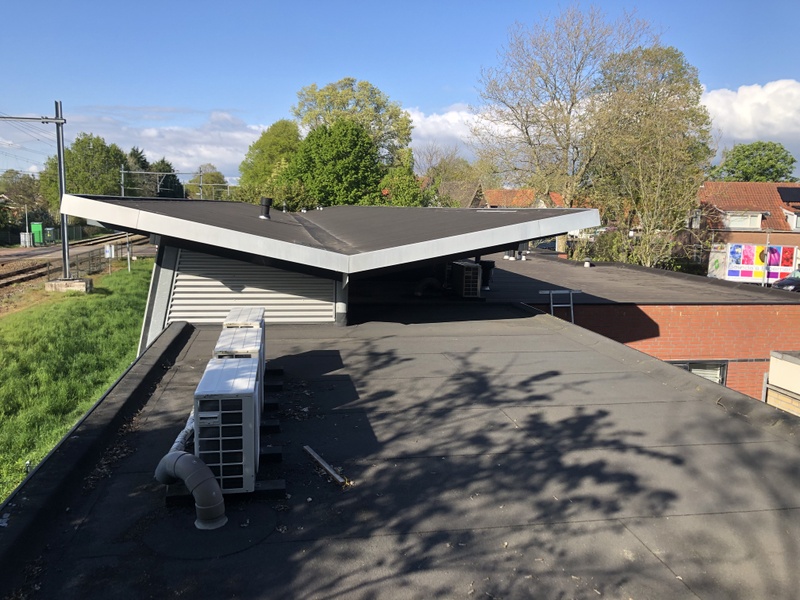

Foto's:







Oriëntatie is ZO/NW
Helling is 10 graden.
Het dak aan de oostkant en aan de zuidwest kant is plat, maar heeft veel last van schaduw. Vandaar dat ik de panelen op het hogere dak met de V-vorm wil leggen (zie foto's), daar komt geen schaduw op.

Beschikbare dakruimte:
nagenoeg onbeperkt, ik huur 1/3 deel van het pand maar ik mag gerust tot halverwege of nog verder van het dak gebruikmaken voor panelen.
Er is een afvoerpijpje op het linker dakdeel, vandaar dat ik met tekenen de rij daar heb onderbroken om schaduw van het pijpje te vermijden.

Schaduw
een pijpje op het linker deel van het V-dak

Jaarverbruik
ongeveer 3500 Kwh per jaar. Het is bedrijfsruimte waar van 08.00 tot 18.00 uur (soms 20.00) een continu verbruik is van rond de 900 -1000W. In de zomermaanden gaat het verbruik omhoog vanwege de airco's, dan zitten we rond 1500 - 2000W. Dit zou ik dus het grootste deel van de dag op willen wekken (snap dat dat in de winter niet helemaal lukt ivm vroeg donker en laat licht)

Huidige elektriciteitsaansluiting
1x 35A
Klopt het dat de maximale groepszekering dan 25A mag zijn op een aparte groep en je hier maximaal een omvormer met 5750 Watt output aan mag hangen?

Budget en doel
Ik hoop voor 7.000 - 8.000 euro klaar te zijn. Leggen doe ik zelf, thuis ook gedaan op schuin pannendak. Heb hier hulp bij van zeer ervaren 'pv panelen legger'. Dak doorvoer is reeds aanwezig, er zal alleen een elektricien moet komen voor een extragroep in de meterkast.
Doel is over de gehele dag opwekken om verbruik te dekken.

Wie uitvoeren
zelf, zie hierboven

Bijhouden van data
een app waarbij actuele opwekking en overzicht van maand en jaaropwekking in te zien is, is gewenst. Liefst met extern display om in de wachtkamer te hangen.

Reeds verkregen offertes
geen

Regio
Noord holland, kustgebied

Plan
twee rijen panelen in landscape leggen, een zuidoost, ander noord west, zoals ingetekend op eerste foto (sorry, niet zo handig op de pc). Elke rij is een string. Beetje laag in de V-vorm van het dak, geeft minder windbelasting dan hogerop aan de uiteinden.
Inschatting van mij is 16 panelen van ongeveer 400 Wp, is 6400 WP
Omvormer van bijvoorbeeld SMA Sunny Boy 5.0, of kleiner.
Wat adviseren jullie in deze situatie om een zo groot mogelijk deel van de dag boven de 1500 Kwh opwekking te zitten? En vervolgens hoe groot (klein) kan de omvormer dan zijn?
Bevestigen via betonvoeten, die zijn op 5, 10 of 15 graden te krijgen, met mijn dakhelling van 10 graden kan ik dus kiezen uit 15, 20 of 25 graden. Liefst houdt ik het zo plat mogelijk ivm windbelasting.

Dank voor het meedenken!

Joep

[Uszka]

Je budget is heel ruim. Ik was €4500 ex BTW kwijt voor 16 panelen met in totaal 6160 Wp, 2 3000 Wp omvormers (vanwege de afstand tussen de 2 installaties van 8 panelen elk), montagemateriaal, PV verdeler en 3-fase groepenkast. Zelf geplaatst.

Hoeveel je opwekt is geheel afhankelijk van het weer. Gisteren kwam mijn totale installatie een groot gedeelte van de dag niet boven de 1kW uit. Pas in de middag toen de bewolking wat dunner werd kwam de gang er pas in.

Op een dak van 10 graden zou ik ze op die helling bevestigen, dus met rails plat op het dak.

[de Peer]

Joep72 schreef op zaterdag 27 augustus 2022 @ 14:23:
Het dak aan de oostkant en aan de zuidwest kant is plat, maar heeft veel last van schaduw.

Waar is dat op gebaseerd? de pijpjes?
De bomen staan erg ver weg, die geven overdag nauwelijks schaduw.

Ik zou je hele (schuine) dak volleggen en even iets anders verzinnen voor de pijpjes.

[ Voor 12% gewijzigd door de Peer op 27-08-2022 14:49 ]

[Martin7182]

Zie openingspost: ZO 10° geeft ongeveer 92% van maximale opwek, NW 10° geeft ongeveer 81%. Twee strings nodig en gemiddeld dus 86.5%. Dezelfde opwek bereik je met de panelen helemaal plat, dan kan het op 1 string. Wat ik bedoel is 10° betonvoeten aan beide zijden zodat alle panelen op 0° liggen. Je moet dan wel de afwatering regelen met de bekende kunststof clips. En misschien jaarlijks even schoonmaken.

Als je toch 'onbeperkt' ruimte hebt, dan kun je ook 1 string van 16 plat op het ZO dak leggen. En misschien staand i.p.v. liggend. 2 strings van 8 ZO/NW plat op het dak van 10° levert 5% minder op maar geeft iets betere spreiding over de dag. Dat laatste is gunstig bij afbouw saldering, maar daar krijg je met deze overcapaciteit (~5700 kWh) pas heel last last van. Vergeet ook de meerkosten van de 2 MPPT omvormer niet.

[Ronald]

Meerkosten van een 2MPPT omvormer is natuurlijk kul.... Dat hebben ze allemaal boven de 3kW

Ik neem aan dat waar je 1500kWh schrijft je 1500W bedoeld. Het ene is een hoeveelheid energie ongerelateerd in tijd, het andere is vermogen.

Een zo groot mogelijk deel van de dag boven 1500W doe je domweg met zoveel mogelijk panelen.
Om een zo groot mogelijk deel van de dag boven de 1500W te zitten heb je een 1501W omvormer nodig.

(Je vraagt hier dus de weg naar Rome, sorry)

Voor je budget kun je echt heel erg veel leggen... 12kWp voldoende? Wel even je aansluiting omzetten naar 3x25A dan...


Ik weet niet wat andere merken kunnen... Maar SolarEdge doet kiosk mode: https://monitoringpublic....97-434b-a348-dd20c4d3f71b
Raspberry pi aan een monitor en je wachtkamer is klaar... (Maar SolarEdge is wel een wat prijzige oplossing voor alleen kiosk)

[ Voor 7% gewijzigd door Ronald op 27-08-2022 15:27 ]

[Joep72]

Uszka schreef op zaterdag 27 augustus 2022 @ 14:46:
Je budget is heel ruim. Ik was €4500 ex BTW kwijt voor 16 panelen met in totaal 6160 Wp, 2 3000 Wp omvormers (vanwege de afstand tussen de 2 installaties van 8 panelen elk), montagemateriaal, PV verdeler en 3-fase groepenkast. Zelf geplaatst.

Hoeveel je opwekt is geheel afhankelijk van het weer. Gisteren kwam mijn totale installatie een groot gedeelte van de dag niet boven de 1kW uit. Pas in de middag toen de bewolking wat dunner werd kwam de gang er pas in.

Op een dak van 10 graden zou ik ze op die helling bevestigen, dus met rails plat op het dak.

Bedankt, dan zou ik in mijn plan ongeveer 3200 voor panelen (16 x 200 euro), 1400 omvormer, bevestingsmateriaal en aansluitmateriaal, tussen de 5000 en 5500 uitkomen. Dat is een financiële meevaller.

[Joep72]

Martin7182 schreef op zaterdag 27 augustus 2022 @ 15:13:
Zie openingspost: ZO 10° geeft ongeveer 92% van maximale opwek, NW 10° geeft ongeveer 81%. Twee strings nodig en gemiddeld dus 86.5%. Dezelfde opwek bereik je met de panelen helemaal plat, dan kan het op 1 string. Wat ik bedoel is 10° betonvoeten aan beide zijden zodat alle panelen op 0° liggen. Je moet dan wel de afwatering regelen met de bekende kunststof clips. En misschien jaarlijks even schoonmaken.

Als je toch 'onbeperkt' ruimte hebt, dan kun je ook 1 string van 16 plat op het ZO dak leggen. En misschien staand i.p.v. liggend. 2 strings van 8 ZO/NW plat op het dak van 10° levert 5% minder op maar geeft iets betere spreiding over de dag. Dat laatste is gunstig bij afbouw saldering, maar daar krijg je met deze overcapaciteit (~5700 kWh) pas heel last last van. Vergeet ook de meerkosten van de 2 MPPT omvormer niet.

Bedankt Martin, gemiddeld 86.5% is fijn om te weten. Ik wil NW graag meepakken en niet alles op ZO omdat het pand aan de ZO kant weinig ramen heeft en aan de NW kant is de gevel bijna volledig van glas. Daardoor is het in de ochtend nog redelijk koel, maar de namiddag en avond staat regelmatig de airco te loeien, omdat dan de zon op de glaskant van het pand komt.

[Joep72]

Hoe berekenen jullie het vermogen van de omvormer?
Stel ik leg 16 x 400 = 6400 WP. Dan mag daar volgens mij een SMA SunnyBoy 4.0 aan (max 7500 WP). Maar nu liggen mijn panelen NW/ZO, kun je dan niet nog lager gaan naar een SunnyBoy 3.6 (max 5500 WP)?
Groet Joep

[Dat_Doc]

Joep72 schreef op zondag 28 augustus 2022 @ 13:17:
Hoe berekenen jullie het vermogen van de omvormer?
Stel ik leg 16 x 400 = 6400 WP. Dan mag daar volgens mij een SMA SunnyBoy 4.0 aan (max 7500 WP). Maar nu liggen mijn panelen NW/ZO, kun je dan niet nog lager gaan naar een SunnyBoy 3.6 (max 5500 WP)?
Groet Joep

Situatie simuleren, met sunny design, solar edge designer (aanmelden als installateur) of andere tools.
