Hulp nodig bij pomp installatie.

[Leo555]

Wij hebben een huis met een put en waterpomp om de tuin automatisch te sproeien.
Deze heeft jaren gewerkt met de bestaande installatie maar we ontvangen de laatste tijd veel storing.

Na een storing zien we dat het knopje in de schakel unit uit is gegaan en dit is waarschijnlijk een thermische zekering welke wellicht niet meer goed werkt.
De storing is dan meestal te verhelpen door het knopje weer in te drukken en meestal werkt de installatie weer.
Soms duurt het iets langer maar uiteindelijk krijgen we de waterpomp weer werkend.
Deze schakelkast zit onder de grond ingegraven bij de pomp het is dus niet zo gemakkelijk om even het knopje in te drukken bij een storing.
Wat opvalt is dat de storing zich meestal voordoet na een regenbui of vochtig weer.
De storing zal dus wel iets met vocht te maken hebben.

Mijn vermoeden is dat dit knopje een thermische zekering is welke niet goed meer werkt.
Wellicht is deze eenvoudig te vervangen maar op het knopje is niet meer te lezen welk type dit is

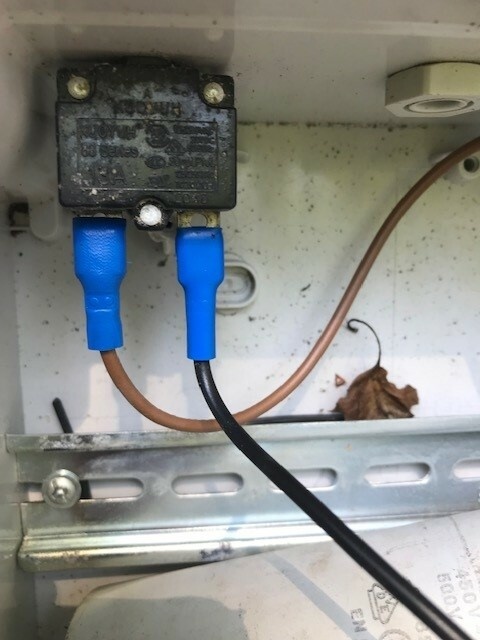

Ik heb foto’s toegevoegd van het kastje en installatie, een detailfoto van het knopje en een foto van de installatietekening die we in het kastje vonden.

Wie kan mij adviseren wat ik kan doen om de storing te verhelpen.
Is het zinvol om het knopje (thermische zekering te vervangen) en zo ja door welk type.

Alvast bedankt voor de reacties,
Leo

[_ferry_]

Als je een multimeter hebt en er mee overweg kan kun je wat zaken controleren:
Draden van de pomp losnemen en de weerstand tussen. Zwart - blauw
Blauw - bruin
Bruin -zwart
Die zijn waarschijnlijk alle 3 aardig gelijk aan elkaar.

En kijk of er een weerstand is tussen 1 van die draden en aarde.

Als je multimeter capaciteit kan meten zou je ook nog kunnen kijken of de condensator nog in orde is.
Die willen nog wel eens de geest geven, en dat is op zich fijn als dat het is, want hij is eenvoudig en voordelig te vervangen in tegenstelling tot reparatie van de pomp.

Als ik het goed zie moet die een waarde hebben van zo'n 50uF.

[Leo555]

Bedankt voor de reactie.

Ik zal beginnen met het vervangen van de condensator.
Kan ik elke 50uf 450v condensator hiervoor kiezen?

bv deze?
https://www.kabelshop.nl/...Q-UoMHnMRxsxoCyBIQAvD_BwE

Tevens een detail foto van de huidige condensator toegevoegd.

[Leo555]

Naast de vraag over de condensator heeft iemand ook een idee waar het zwarte knopje voor is? Is dit inderdaad een thermische zekering en door welk component kan ik die zo nodig vervangen?

[Serpz0r]

Google eens op: thermisch contact
dit is een schakelaar van 3 euro, wellicht het proberen waard.

[peterpv]

Leo555 schreef op zondag 28 augustus 2022 @ 23:56:
Ik zal beginnen met het vervangen van de condensator.
Kan ik elke 50uf 450v condensator hiervoor kiezen?

bv deze?
https://www.kabelshop.nl/...Q-UoMHnMRxsxoCyBIQAvD_BwE

Ja, die gelinkte aanloop condensator gaat wel werken. Deze heeft wel een extra aansluiting: die waar een schroefdraad op zit en aan met Aarde verbonden dient te worden. Je mag deze aardaansluitng los laten (dus nergens op aansluiten). Ik zou wel wat isolatie tape om die schroefdraad heen plakken, just in case. Aangezien de condensator in een plastic kast zit hoeft ie niet persé op aarde aangesloten te worden.

Je kunt natuurlijk ook een andere aanloop condensator gebruiken zonder aarde aansluiting.
Je kunt niet zomaar "elke" condensator gebruiken, het moet wel een "aanloop" condensator zijn, de waarde moet kloppen ( 50 uF) en de maximale spanning moet hoog genoeg zijn, dus 450 V AC (dat ~ betekent AC, wisselspanning).

Dit soort condensatoren worden "vanzelf" minder bij gebruik. Dus als de pomp veel uren heeft gelopen kan de condensator b.v. 20 uF zijn i.p.v. 50 uF toen ie nog nieuw was. Dat is normale slijtage.

[Leo555]

Ik weet niet exact hoe je kunt zien of dat het een "aanloop" condensator is maar deze heb ik gevonden bij de zelfde winkel waar ik ook een thermisch contact voor 3 euro kan bestellen.

https://www.conrad.nl/nl/...966.html#productDownloads

en

https://www.conrad.nl/nl/...K3XL1B09JILxoCs6EQAvD_BwE

Met deze twee componenten vallen de kosten wel mee.
Helaas kan ik echter niet meer lezen hoeveel Ampere het thermisch contact is.

[To_Tall]

Leo555 schreef op dinsdag 30 augustus 2022 @ 00:00:
Ik weet niet exact hoe je kunt zien of dat het een "aanloop" condensator is maar deze heb ik gevonden bij de zelfde winkel waar ik ook een thermisch contact voor 3 euro kan bestellen.

https://www.conrad.nl/nl/...966.html#productDownloads

en

https://www.conrad.nl/nl/...K3XL1B09JILxoCs6EQAvD_BwE

Met deze twee componenten vallen de kosten wel mee.
Helaas kan ik echter niet meer lezen hoeveel Ampere het thermisch contact is.

Staat op de foto geen 13A links onderin het thermische contact??

[Ugchel]

Je hebt vermoedelijk een en ander zelf al uitgesloten en mijn kennis van elektronica is niet denderend, maar zou je niet óók overwegen om dat schakelkastje bovengronds te brengen? Het gaat allicht heel lang/meestal goed maar normaalgesproken vul je deze doosjes ondergronds met hars ivm vocht.

[Leo555]

Correct dat was het idee maar is nog flink wat werk om de kabels te verplaatsen maar zou zeker de betere oplossing zijn. Aan de andere kant het heeft wel 20 jaar gewerkt onder de grond in een kist.

[Leo555]

Nu is een thermische contac van 13A niet te vinden en wellicht geen standaard meer.
Zou ik dan naar 10 A kunnen of moet ik naar 15 A

thermische contac 10A
https://www.conrad.nl/nl/...0-a-1-stuk-s-1571197.html

thermische contac 15A
https://www.conrad.nl/nl/...5-a-1-stuk-s-1570787.html

[Serpz0r]

Ligt eraan hoe zwaar je pomp is, heb je daar gegevens van?
