Advies gevraagd omtrent omvormer diy installatie

[TmKz0r]

Beste Tweakers,

Na enig onderzoek en ingelezen te hebben ben ik bezig om zonnepanelen op het dak te installeren.
Aangezien hier een hoop kennis aanwezig is en alle advies welkom is, hierbij toch nog even een vraag.

Inmiddels op het dak geweest om te meten en de rails geplaatst. Ik kan aan de achterzijde 10 panelen kwijt en aan de voorzijde 8 panelen. Ik ben uitgekomen op de JAM54S30 panelen i.c.m. een Goodwe omvormer. Echter twijfel ik nog tussen de GW4200D-NS en de GW4200T-DS, dit vanwege een verschil in de max input current per MPPT.

Als ik kijk naar de GW4200D-NS dan heeft deze een max input van 11A. De GW4200T-DS heeft een max van 13A.

Onderstaand nog wat informatie voor de plaatsing van de panelen.

Info:
36 graden dakhelling
Oost-West opstelling
Voorzijde 8 panelen (8 * 405wp)
Achterzijde 10 panelen (10 * 405wp)

[Ronald]

TmKz0r schreef op dinsdag 23 augustus 2022 @ 20:51:
Als ik kijk naar de GW4200D-NS dan heeft deze een max input van 11A. De GW4200T-DS heeft een max van 13A.

De T-DS dus.

De D-NS kan de panelen dus niet op het Mpp tracken in volle zon. = Opbrengstverlies, al is dat niet lineair met de (lagere) stroom.

Je zit met 4,2kW wel aan het minimum wat ik zou doen... Geen 3 fase aansluiting?

[bigricknl]

sorry voor t kapen van deze topic

Ronald schreef op dinsdag 23 augustus 2022 @ 22:10:
[...]


De T-DS dus.

De D-NS kan de panelen dus niet op het Mpp tracken in volle zon. = Opbrengstverlies, al is dat niet lineair met de (lagere) stroom.

Je zit met 4,2kW wel aan het minimum wat ik zou doen... Geen 3 fase aansluiting?

het Mpp tracken in de volle zon snap ik niet ? is de totaal vermogen te hoog ?

ik heb een goodwe xs2000 met Max. Input Current 12.5 (A) Max. Short Current 15.6(A) maar begint pas te cappen op 15.2A zonder problemen.

zal die niet ook het geval zijn met die GW4200D-NS ?

dus ben wel beniewd over het mpp tracken dan

[ Voor 4% gewijzigd door bigricknl op 23-08-2022 22:45 ]

[Ronald]

Het paneel wat @TmKz0r op het oog heeft heeft Impp 13A onder STC omstandigheden.
https://cdn.webshopapp.co...26662/jam54s30-405-hc.pdf


Als je het paneel onder die omstandigheden met slechts 11A belast; krijg je er niet de 405W uit die je bij 13A zou krijgen. Het is niet lineair omdat je bij 11A iets meer spanning hebt... 33 of 34V: Dat geeft dus slechts 360-375W.

Zie de Current-Voltage grafieken in datasheet.

[TmKz0r]

Ronald schreef op dinsdag 23 augustus 2022 @ 22:10:
[...]
Je zit met 4,2kW wel aan het minimum wat ik zou doen... Geen 3 fase aansluiting?

3 fase aansluiting is iets wat er nog wel moet komen, ook i.v.m. toekomstige airco e.d.
Maar met 4,2kW het minimum bedoel je dat een zwaardere omvormer misschien beter idee is?

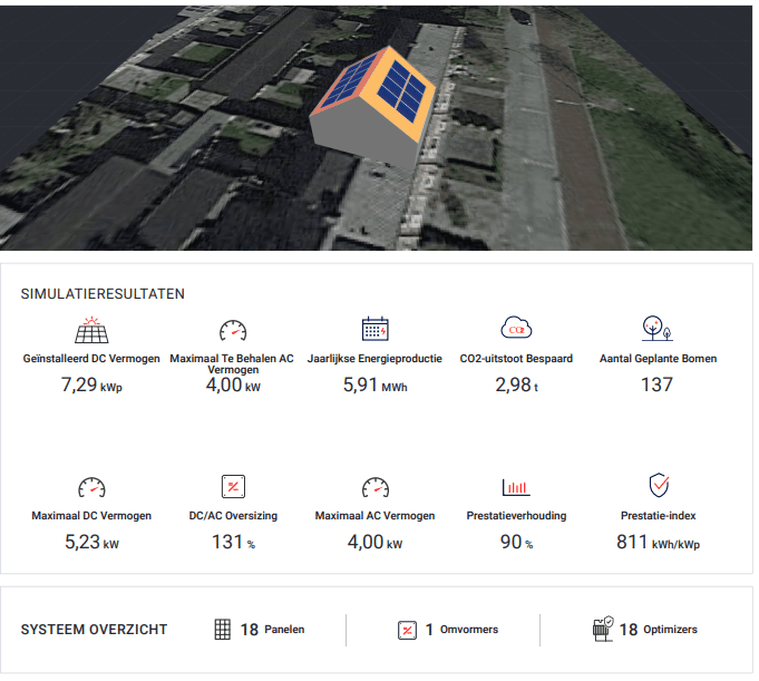

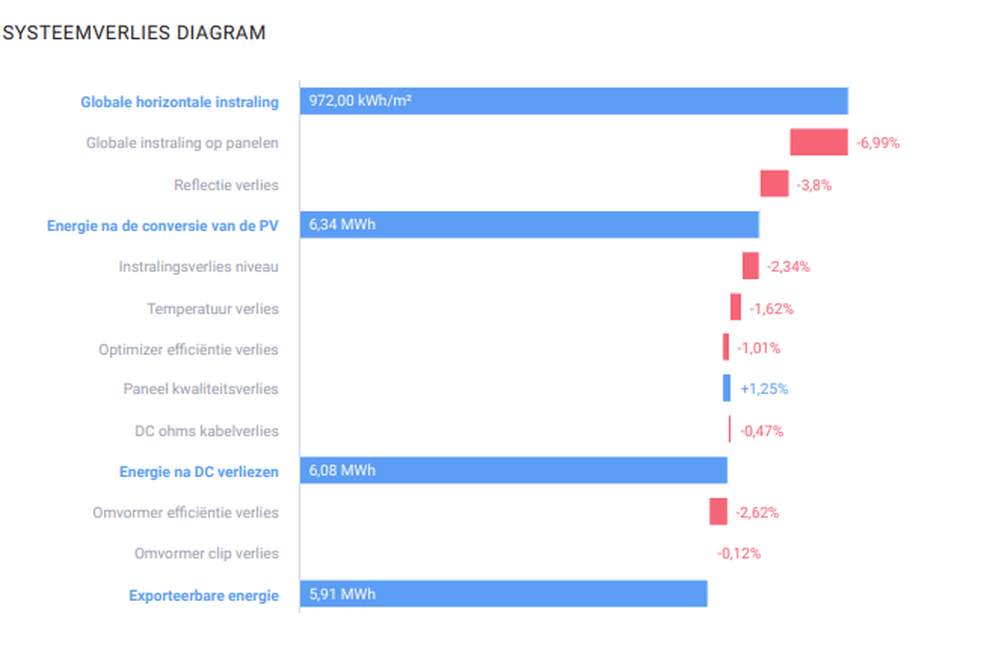

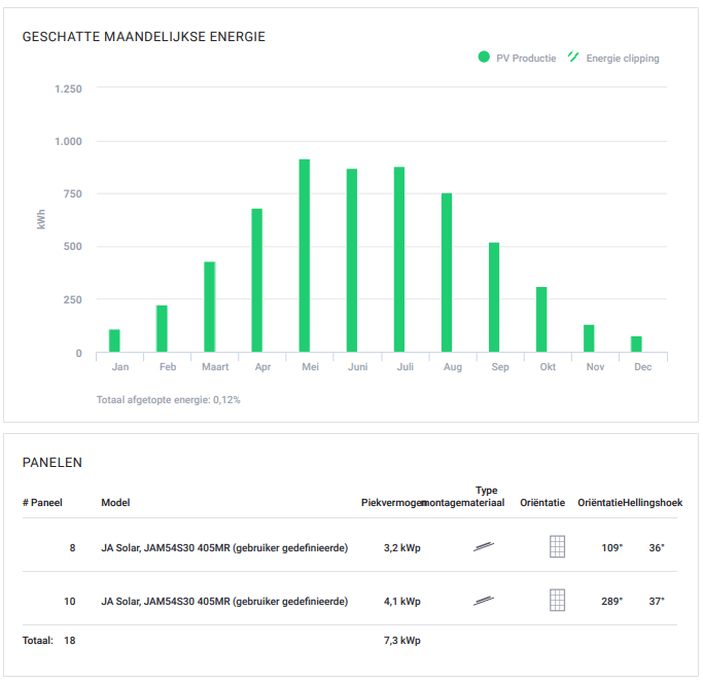

Als ik kijk in de designer van Solaredge lever ik met een 4kW omvormer t.o.v. een 5 kW omvormer 0,01MWh in op jaarbasis. De vraag is een beetje hoe vaak het voorkomt dat beide dakvlakken tegelijk voldoende pakken om tot meer dan 4kW te komen.

Weet niet of het nog weer nadelig is om een "te grote" omvormer te gebruiken.

[JvS]

TmKz0r schreef op woensdag 24 augustus 2022 @ 11:43:
[...]

Als ik kijk in de designer van Solaredge lever ik met een 4kW omvormer t.o.v. een 5 kW omvormer 0,01MWh in op jaarbasis. De vraag is een beetje hoe vaak het voorkomt dat beide dakvlakken tegelijk voldoende pakken om tot meer dan 4kW te komen.

Weet niet of het nog weer nadelig is om een "te grote" omvormer te gebruiken.

Wat je simuleert klopt inderdaad. Overdimensioneren van je panelen tov je omvormer is alitjd en zeker bij OW echt altijd prima. 200% is vrij extreem, maar je kan het inderdaad simuleren.

Je zal wat afschaving van eventuele pieken krjjgen op zonnige dagen en de echte harde pieken (zon breekt door wolken, panelen erg koud, veel extra licht door spiegeleffect van de wolken) zullen altijd op 4,2kW aftoppen, terwijl die pieken misschien wel 6kW hadden kunnen zijn. Maar met die pieken win je de oorlog niet . Dat zijn vooral psychologische problemen of dingen die niet nice zijn als je naar de curve gaat kijken, dan daadwerkelijk problemen op jaarschaal.

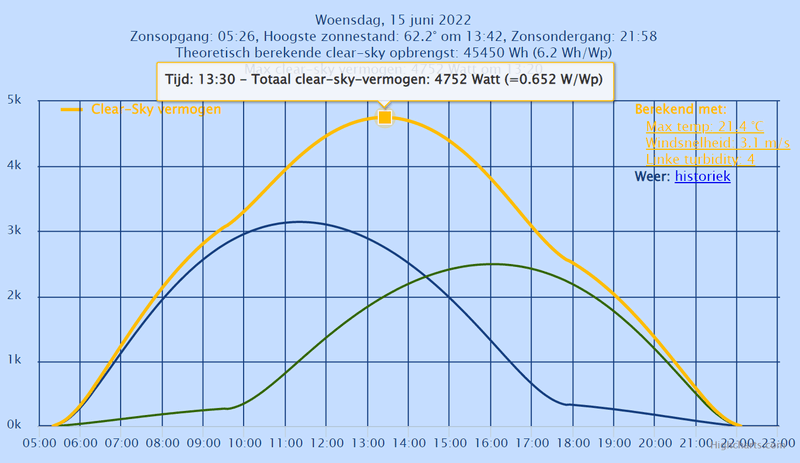

Jouw set (Puur OW) gesimuleerd zal vanaf eind april tot eind juli op de zonnige, wat koelere dagen een heel klein beetje aftoppen. Op ongeveer de beste dag van het jaar (15jun) zal deze grafiek bij 4200watt "vlak" gaan lopen. Daarmee mis je gesimuleerd voor normaal weer dus blijkbaar 10kWH mee (wat me weinig lijkt, maar echt significant zal het niet zijn, 90 dagen 0,1 - 0,5 kWh per dag lijkt het me maximaal schelen):

[ Voor 3% gewijzigd door JvS op 24-08-2022 13:07 ]

[TmKz0r]

Super, bedankt voor de reacties.
