Nieuwe ZW / NO installatie, omvormer goed gedimensioneerd?

[johan_solar]

Goedemiddag,

Ik heb bedacht om mijn oude set panelen te vervangen voor een geheel nieuwe set, waarbij het volledige dak ga gebruiken. Ik heb veel gelezen op het forum om een goed ontwerp te maken. Ik hoor graag feedback of ik op de goede weg ben.

### Locatie
Midden Nederland



### Aansluiting:
De hoofdaansluiting is een 1-fase aansluiting van 1x35 ampere.
ZP op aparte groep met automaat van nu 16A, die kan ik ophogen naar 20A of 25A (met B karakteristiek)
De omvormer zit 7m van de groepenkast, volgens NEN1010 voldoet 2,5mm2 kabel.

### Panelen
Ik wil 420 Wp panelen gebruiken om maximale opbrengst per m2 te krijgen.
Bijvoorbeeld deze van Jinko: datasheet
Voc (open clamp) 38,15V
Kortsluit Isc 13,8A
Temp -0,30%/graadC, dus bij -5 graden: Voc 41,58V

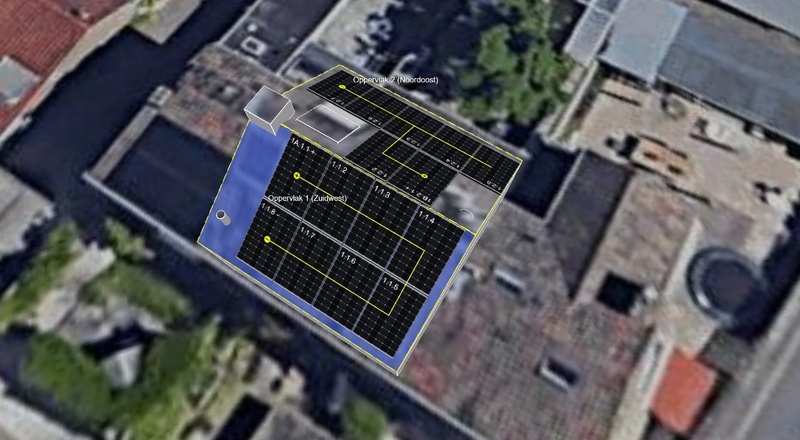

### Dak
Dak: traditioneel 2 dakvlakken van elk 30 graden helling.
ZW: 8 panelen: 3360Wp
NO: 7 panelen: 2940Wp
Totaal: 6300Wp
Max Clear Sky vermogen 4459W op 2 juni volgens thomasberger

### Montage
Ik ga de panelen zelf leggen en gebruik het ClickFit Evo systeem.

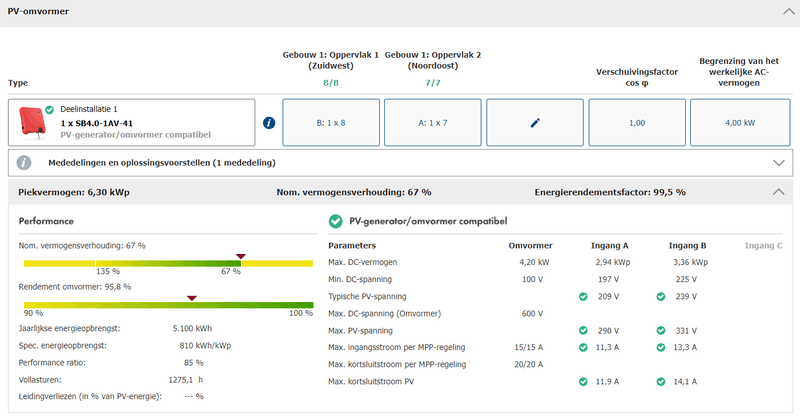

### Sunny Design
De berekening van Sunny Design toont het volgende:


### Omvormer
Deze moet 2 MPPT strings hebben.
Volgens Sunny Design wordt de SB4.0-1AV-41 geadviseerd, waarbij er een energierendement van 99,5% is, dus minimale aftopping.

Ik heb als alternatief deze gekozen:
GoodWe GW4200D-NS datasheet
Nominal output: 4200W
Max. outputcurrent: 19A (afgezekerd op 20A)
Max. ingangsspanning: 600V
Max. ingangsstroom per MPP-regeling: 11A
Max. kortsluitstroom per MPP-regeling: 13,8 A

### Mijn vraag:
Na het bestuderen van dit forum begrijp ik dat je niet alleen naar het Wp moet kijken, maar ook naar de kortsluitstromen en Voc (open clamp)

Is de GW geschikt? De kortsluitstroom van 13,8A valt (net) binnen de norm, hoewel Sunny Web Design 14,1 A heeft berekend.
De Voc wordt max 8x38,15 + 10% voor de koude dagen is 335,7 V. Sunny Web Design heeft hier 331V berekend.

Nu ik dit zo opschrijf kan ik ook een ander type omvormer kiezen:
GoodWe GW4200T-DS datasheet
Deze is iets zwaarde dan de voorgaande:
Max. ingangsstroom per MPP-regeling: 13A
Max. kortsluitstroom per MPP-regeling: 16,3 A
Deze lijkt beter te voldoen aan de specs.

### Tot slot
Klopt mijn redenatie tot zover over Voc en max kortsluitstroom?
Kan ik met de GW4200D-NS uit de voeten, of beter de GW4200T-DS?

[DukeBox]

Volgens je afbeelding kunnen er ook 8 op je NO string ? Ik zou ze gelijk houden, genoeg speling op die GW4200T

[ Voor 4% gewijzigd door DukeBox op 19-08-2022 17:56 ]

[johan_solar]

DukeBox schreef op vrijdag 19 augustus 2022 @ 17:56:
Volgens je afbeelding kunnen er ook 8 op je NO string ? Ik zou ze gelijk houden, genoeg speling op die GW4200T

Nee, 7 op NO is echt max vanwege pijpjes door het dak.

[Ronald]

Je moet nog meer naar Impp kijken. De D-NS kan maar 11A, dat is suboptimaal.
De T-DS kan wel de Impp trekken. Die dus echt wel doen.
