Ervaringen bevestiging PV panelen op plat dak, landscape

[Herbiek616]

Hallo,

Ik hoop dat ervaringen van jullie te horen over bevestigingen voor PV panelen op een plat dak.
Ik ga 4 of 5 rijen van elk 2 panelen in landscape mode op mijn veranda dak plaatsen, richting zuiden (andere locatie heeft al panelen op westen). Het zal zeer waarschijnlijk op basis van Enphase worden met de mini-omvormers direct onder de panelen.

Mijn veranda dak heeft een redelijk hoge rand van minstens 20 cm rondom, met een beschikbare breedte van 390cm (vandaar 2 panelen in landscape opstellen). Vanwege die hoge opstaande rand denk ik dat zijplaten niet nodig zijn. Dakbedekking is EPDM op een drukvaste laag isolatie van 3cm. Balkenlaag daaronder is 21cm hoog bij 5 cm breed om de 55cm dus ben niet bang dat het dak de extra belasting niet aankan.

Ik ben wat verschillende merken voor montage tegen gekomen, maar heb geen idee wat de kwaliteit daarvan is. Hoop dat jullie me daar iets over kunnen vertellen?

Solarstell Connect, volgens mij allemaal losse rijtjes van 2 panelen die niet vast zitten aan de andere rijen en elk paneel moet ballast hebben van 32 kg?

Flatfix Fusion Mogelijkheid om afstand tussen de rijen te bepalen bij bestellen van set.Bij set van 5 rijen alleen ballast nodig voor eerste, laatste en middelst rij.

Valk systemen?
Andere bevestigings systemen waar jullie ervaring mee hebben?

[Ronald]

Solarstell koppel je met de koppel stukken van 30/50/70 cm

Maar waarom leg je niet portrait oost-west zonder tussenruimte voor maximale opbrengst tegen iets hogere investering?

Micro’s onnodig duur

[Herbiek616]

Micro’s onnodig duur

Ik heb al een PV systeem met 8 panelen (Omnik) op het westen gericht op een 60 graden dak. Ik wil in de toekomst extra panelen blij kunnen leggen zonder dat wederom nog een extra converter moet aanschaffen (zodat ik dan op 3 aparte converters uitkom).

Met een oost/west orientatie kan ik alleen 2 panelen leggen met hooguit 4 stuks achter elkaar zodat ik op een totaal van 8 uit kom. (en ik heb al panelen op het westen gericht )

[Ronald]

Leg de micro’s voor de 8 a 10 + uitbreiding in het winkelmandje. De string omvormer voor 5+5 gaat voor de zelfde prijs als 3 a 4 micro’s.

Micro’s voor uitbreidbaarheid is onzin.

Als je 5 rijen op zuid kan leggen heb je 5x130=750 cm met de smalste panelen

Daar kunnen met gemak 6+6 panelen van 400+Wp van 170x110 op

[Herbiek616]

Hoe stel je dat dan voor als ik later op de oostkant (vlak onder de nok) van mijn 60 graden dak nog 6 panelen bij wil plaatsen in landscape mode? De afstand tot mijn veranda dak is ongeveer 14 meter.
Die micros zouden 25 jaar meegaan. Een normale omvormer max 15 jaar? Daar zal ik in die looptijd van 25 jaar er nog een extra van moeten kopen?

[Ronald]

Die micro’s die in Australië 12 jaar garantie hebben bedoel je?

Als die omnik 2 trackers heeft kun je probleemloos 6 panelen aan dat ding hangen op je west dak. Op 60 graden liggen de pieken zo ver uit elkaar dat je door de dag heen 2 pieken in de opbrengst hebt.

2 daken voor de prijs van 1 kan niet met dure micro’s. Nogmaals leg het spul bij de dichtstbijzijnde webshop in het mandje.

Iq7+ gaat voor 140-150 per stuk op het moment. + qcables 20 per paneel + qrelay en envoy voor nog eens 250. Die laatste met maar liefst 5 jaar garantie.
Een string omvormer voor 12 panelen oost west kost 800.

[ Voor 8% gewijzigd door Ronald op 18-08-2022 00:01 ]

[Stef87]

Herbiek616 schreef op woensdag 17 augustus 2022 @ 23:02:
[...]

Ik heb al een PV systeem met 8 panelen (Omnik) op het westen gericht op een 60 graden dak. Ik wil in de toekomst extra panelen blij kunnen leggen zonder dat wederom nog een extra converter moet aanschaffen (zodat ik dan op 3 aparte converters uitkom).

Micro omvormers toppen vrijwel altijd af (zeker op zuid) én je moet juist veel extra (dure) omvormers kopen..

Kan gewoon met een string omvormer (of beter dan Micro omvormers; SolarEdge systeem met optimizers. )

Indien geen schaduw zul je met string omvormer ook meer opwekken, (vaak) efficiënter en topt niet (of minder) af indien omvormer goed past.

Niks mis met meerderen “normale” omvormers plaatsen

[alwind]

Flatfix Fusion werkt prima. En eens dat het zonde is hier micro's voor aan te schaffen. En je panelen zijn waarschijnlijk binnen die 15 jaar al vervangen.

[ Voor 27% gewijzigd door alwind op 18-08-2022 00:22 ]

[Herbiek616]

[
Als die omnik 2 trackers heeft kun je probleemloos 6 panelen aan dat ding hangen op je west dak. Op 60 graden liggen de pieken zo ver uit elkaar dat je door de dag heen 2 pieken in de opbrengst hebt.

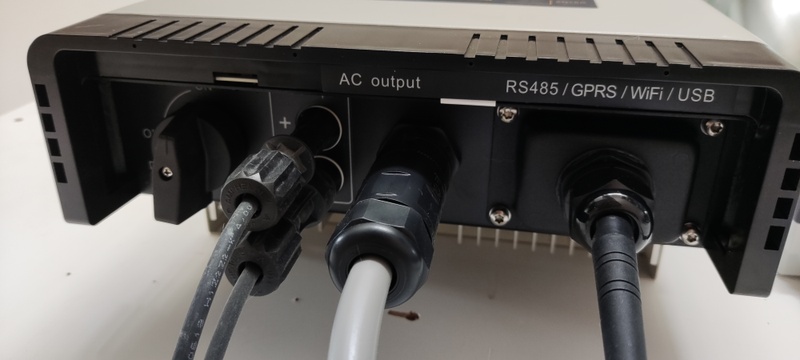

@Ronald Dit vind ik wel een interessante gedachtengang en nog niet aan gedacht. Ik weet echter niet of mijn Omnik converter "2 trackers" heeft? Heb een foto gemaakt van de onderkant met aansluitingen:

Ik zie geen extra aansluitingen waar ik een extra DC string op kan aansluiten? Dat zou betekenen dat ik mijn omvormer moet vervangen zodat dit mogelijk word?

[Herbiek616]

Indien geen schaduw zul je met string omvormer ook meer opwekken, (vaak) efficiënter en topt niet (of minder) af indien omvormer goed past.

De veranda staat tegen de tuingrens aan van zij-en achterburen die beiden planten/struiken hebben staan die al boven de veranda rand komen en op en duur een paar panelen tijdelijk in de schaduw zetten.

Een paar foto's om situatie wat duidelijker te maken:

Foto gemaakt om 9:15 in de ochtend



Foto gemaakt om 9:15 in de ochtend
Deze afbeelding is voorzien van de beschikbare afmetingen en is genomen vanaf de noordkant.



Foto gemaakt om 21:00

Zoals je ziet zorgen de hoge randen voor de nodige schaduw (wordt alleen maar erger later in het jaar). Een PV paneel heeft 3 banen over de lengte richting. In portrait mode hebben alle 3 de banen last van die schaduw?
