Welke omvormer bij Zuid + Oost/West opstelling

[Spiral]

Op ons platte dak willen we zonnepanelen plaatsen. Daarbij wil ik zuid en oost-west combineren.

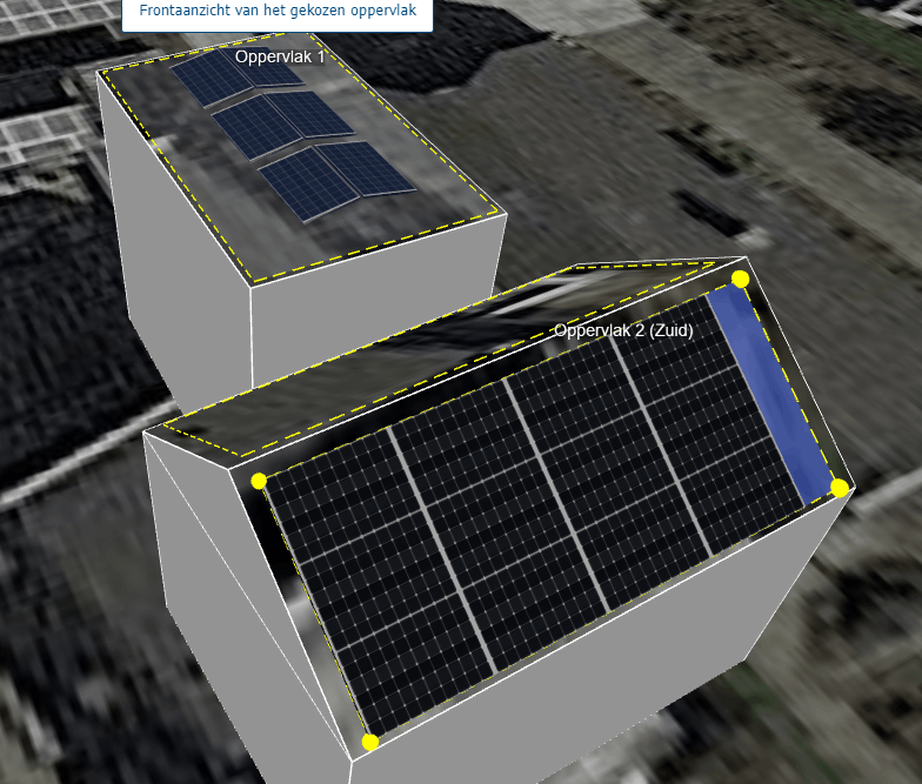

In Sunny Design heb ik het volgende samengesteld met het volgende type paneel:

JKM370N-6TL3 https://www.jinkosolar.co...-F1-EN%20(IEC%202016).pdf

Daarbij is de maatvoering goed voor het schuine dak, zodat er 12 oppassen en de 30 cm no-go-area wordt daarbij nageleefd.

De locatie van de omvormer kan op de kleine zolder onder het schuine gedeelte óf +- 30 meter verderop.

Het zuiden levert 4440wp en de oost/west opstelling 2220wp. Gezamelijk 6660wp.

Ik hoop dat dit met 1 omvormer kan, maar ik kom er niet uit.

Wie kan mij helpen een geschikte omvormer vinden die deze opstelling aankan.
Krachtstroom is beschikbaar in de meterkast

Foto's

Beschikbare (dak)ruimte

- platte dak 4m bij 6m
- schuine dak 3,74m bij 7,55

Schaduw

Een beetje van de afvoeren.

Jaarverbruik

Ongeveer 5500 kW

Huidige elektriciteitsaansluiting

3 fase aansluiting. De omvormer kan op 400V aangesloten worden.

Wie gaat het project uitvoeren

Ik ga het zelf uitvoeren

Bijhouden van data

Optioneel

Reeds verkregen offertes

Nog geen offertes ontvangen.

Regio

Noorden van het land

[ Voor 15% gewijzigd door Spiral op 16-08-2022 21:49 ]

[DukeBox]

Ik zou 2 losse omvormers overwegen. Ik weet niet zo snel of er ook een is met 2 trackers voor 'maar' 3 panelen (O en W) anders zou ik daar micro's voor inzetten.

[Uszka]

DukeBox schreef op dinsdag 16 augustus 2022 @ 17:03:
Ik zou 2 losse omvormers overwegen. Ik weet niet zo snel of er ook een is met 2 trackers voor 'maar' 3 panelen (O en W) anders zou ik daar micro's voor inzetten.

Solis 2,5K-S6 kan dat.

[Dat_Doc]

Je zou kunnen kijken naar polystring, dan kan je 3 oriëntaties op één omvormer met 2 MPPTs. Daarvoor moet je wel even veel panelen hebben, zou kunnen voor het O/W deel, maar voor een SMA heb je dan meer dan 3 panelen nodig. Waarom kies je maar voor 2x 3 stuks? Lijkt veel meer mogelijk op het platte dak, in de breedte en lengte.

[Ronald]

Uszka schreef op dinsdag 16 augustus 2022 @ 17:36:
[...]

Solis 2,5K-S6 kan dat.

Met 120V opstart spanning dus gewoon echt helemaal niet.

Ik ken geen omvormer die de benodigde 18-20A voor dat setje O-W als polystring kan en ook nog eens met 90-100V kan werken.


@Spiral 2x5 van deze https://www.solar-outlet.nl/denim-450-half-cut-perc.html in portrait O-W maakt 570cm x 390cm. De lage kant mag dicht bij dakrand.

Ik zou het aan 2 1-fase omvormers hangen. aan 1 3 fase string omvormer is in dit geval een compromis op nette werking van het systeem.

[Uszka]

Ronald schreef op dinsdag 16 augustus 2022 @ 19:20:
[...]


Met 120V opstart spanning dus gewoon echt helemaal niet.

Ik ken geen omvormer die de benodigde 18-20A voor dat setje O-W als polystring kan en ook nog eens met 90-100V kan werken.

Volgens de specs is de opstartspanning 60v en het MPPT voltagebereik 50-450v.

[Ronald]

@Uszka Wat voor de 2,5kW geld, geld niet voor de 3,0 en hoger.
Vervolgens kan hij maar 14A trekken, en dat is bij lange na niet genoeg voor een vlakke O-W opstelling met 12A panelen.

Dus nee... Echt keihard niet.

Daarnaast zijn dit 1 fase modellen.. En daar moet je met netspanningproblematiek op 5kW echt mee oppassen. 5kW is het lichtste wat hier overwogen moet worden.

[ Voor 18% gewijzigd door Ronald op 16-08-2022 20:11 ]

[Spiral]

Dat_Doc schreef op dinsdag 16 augustus 2022 @ 17:43:Waarom kies je maar voor 2x 3 stuks? Lijkt veel meer mogelijk op het platte dak, in de breedte en lengte.

Ik heb ook een topic Spiral in "Zonnepanelen op plat dak"

Daarin zie je foto's van het platte dak. Ik een hier ook even toevoegen. Zie TS. Daarin zitten 2 dakdoorvoeren op een vervelende plek.

Ik heb de exacte afmetingen erbij gezet van nokpan tot rand doorvoer.

We hebben al 2100wp (panelen uit 2012) op een schuur.
Voor op het huis, de zuidkant, kunnen we nu 4440wp toevoegen en met 6 panelen op het platte dak zitten we op 2220 wp.

Totaal 2100 + 4440 + 2220 = 8760wp in totaal. Daarmee zitten we onder de 10kw.

En op zich vinden we dat wel prima.

Als ik het goed begrepen in dan zegt SMA over polystrings:

A = 12 pv
B1 = 12/2 pv
B2 = 12/2 pv

A = B1 + B2

Oftwel het aantal op het platte dak MOET gelijk zijn aan het aantal op het schuine dak. Uitgaande van hetzelfde type. toch?

[Spiral]

Ronald schreef op dinsdag 16 augustus 2022 @ 19:20:
[...]


@Spiral 2x5 van deze https://www.solar-outlet.nl/denim-450-half-cut-perc.html in portrait O-W maakt 570cm x 390cm. De lage kant mag dicht bij dakrand.

Ik zou het aan 2 1-fase omvormers hangen. aan 1 3 fase string omvormer is in dit geval een compromis op nette werking van het systeem.

Jij geeft dus aan bij voorkeur 2 omvormers, als je zuid en oost/west wil gaan doen?

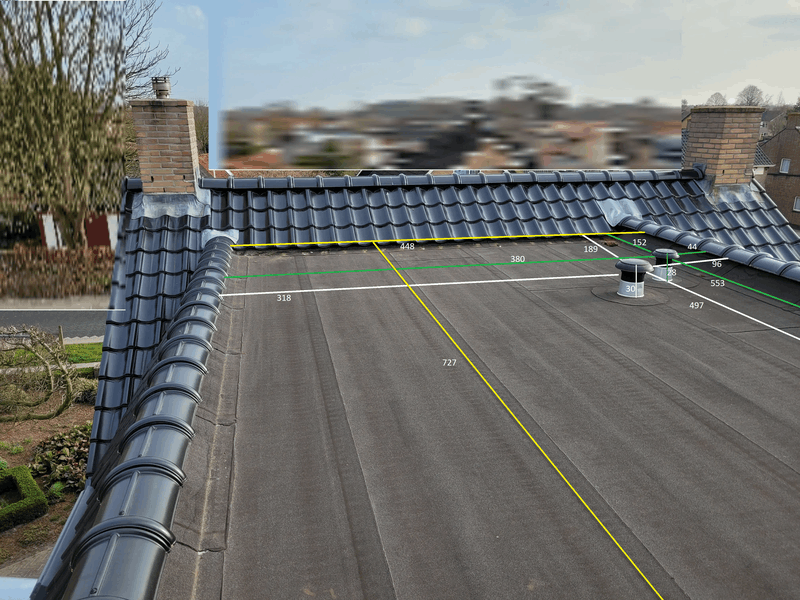

Ik heb een foto toegevoegd met maatvoering. Ik ga nog even puzzelen. Ik heb net alles nagemeten op het dak. En bij het schuine dak zijn drie rijen net te hoog. Dan komt het water bij een flinke bui over de dakgoot heen, vrees ik. Alleen de onderkant zal zo'n 5 cm van het einde van de dakpan blijven verwacht ik. Dus ik denk eraan om het plan te wijzigen en 2x8 te doen op het schuine dak en 2x8 op het platte dak. Dat ga ik narekenen.

[Spiral]

Ronald schreef op dinsdag 16 augustus 2022 @ 19:20:
[...]

@Spiral 2x5 van deze https://www.solar-outlet.nl/denim-450-half-cut-perc.html in portrait O-W maakt 570cm x 390cm. De lage kant mag dicht bij dakrand.

Ik zou 2x4 daarvan kunnen doen on portrait en dan een ruimte open laten voor de dak doorvoeren en dan 2x1.
Wellicht heb ik last van 's schaduw in de winter bij de rij tegen de schoorstenen aan.
Ik zal nog even uitzoeken als ik valkpro+ van 6 doe of 1 én 5.

[ Voor 9% gewijzigd door Spiral op 16-08-2022 22:28 ]

[Ronald]

Weglaten vanwege schaduw in de winter wanneer je met moeite 10% van de jaaropbrengst in 3 maanden binnen krijgt?

[Spiral]

Ronald schreef op dinsdag 16 augustus 2022 @ 22:35:
Weglaten vanwege schaduw in de winter wanneer je met moeite 10% van de jaaropbrengst in 3 maanden binnen krijgt?

Dus gewoon bijplaatsen en dankzij de half-cut technologie levert hij waarschijnlijk door. Geen optimizers nodig volgens mij.

[Ronald]

@Spiral Half-cut power points zijn bij lagere stroom, en dus in de regel onbruikbaar bij een serie omvormer;)

[Spiral]

Welke omvormer is dan aanbevolen voor alleen het platte dak?

@Ronald Bij jouw voorstel van 2 x 5 denim, ga je dan nog uit van 1 fase?

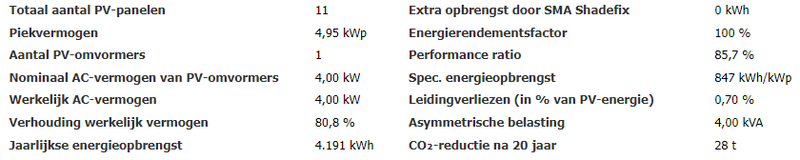

Onderstaande is op basis van de denim datasheet.



Zowel een 1 fase als 3 fase is mogelijk volgens SunnyDesign.

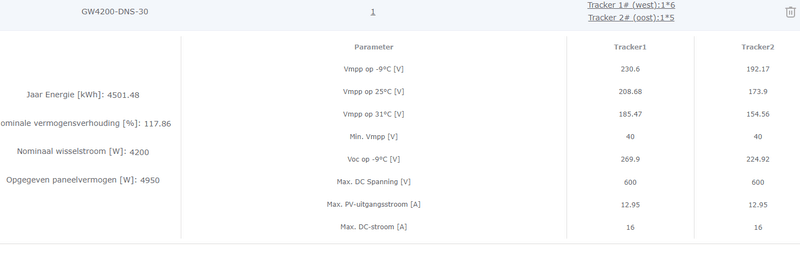

En Goodwe bovenstaande.

[Ronald]

@Spiral Je rekent met 5+6

[Spiral]

Ronald schreef op woensdag 17 augustus 2022 @ 18:55:
@Spiral Je rekent met 5+6

Ja, ik kan er eentje extra kwijt, waar de dakdoorvoeren er niet zijn. Of is dat niet verstandig?

[Ronald]

Tuurlijk wel ;-) Maar 6 panelen op 6 meter twijfel ik nogal hard over ;-)

[Spiral]

Ronald schreef op woensdag 17 augustus 2022 @ 19:14:
Tuurlijk wel ;-) Maar 6 panelen op 6 meter twijfel ik nogal hard over ;-)

Van dakpan naar dakpan is het 727 cm. Zie tekening in TS. Wordt wel krap

Maar ging jij uit van 1 fase of 3 fase in jouw suggestie?

[ Voor 8% gewijzigd door Spiral op 17-08-2022 19:28 ]

[Ronald]

1 fase 2mppt voor platte dak
1 fase 1mppt voor het zuid dak (Al zijn alle omvormers met voldoende vermogen wel 2mppt)

Met 5+6 valt polystring af ;-)

Jinko 370n is kort en smal: krijg je er zeker 5+6 op.

Maar panelen van 110cm kost je ongeveer 680 cm. Lukt wel.

[ Voor 32% gewijzigd door Ronald op 17-08-2022 19:31 ]

[Spiral]

Ronald schreef op woensdag 17 augustus 2022 @ 19:29:
Met 5+6 valt polystring af ;-)

Jinko 370n is kort en smal: krijg je er zeker 5+6 op.

Ik denk dat het wel de Denim wordt op het platte dak, meer vermogen.

De polystring configuratie heeft dat toegevoegde waarde? Bij de omvormers die ik heb geselecteerd?

[Ronald]

Nee polystring is een compromis, maar soms gerechtvaardigd. Met 5 komen we niet aan de spanning om naar 1 3 fase omvormer te kunnen. Dus het compromis met 2 omvormers is de betere keuze.

[Spiral]

@Ronald
Ik denk dat ik voor de Goodwe 1 fase omvormer GW4200T-DS ga. In de datasheet staat dat de GW4200D-NS een Impp heeft van 11A, terwijl de Denim 12,95A is. Daarom naar de GW4200T-DS.

https://en.goodwe.com/Ftp...t/GW_DNS_Datasheet-EN.pdf

Het heeft een opstart voltage van 80V en de Impp max is 13A. Van het Denim paneel is de Impp 12,95A.
De maximale stroom van de omvormer is19A.

Ik twijfel nog tussen 10 en 11 panelen. Als ik 10 panelen neem moet ik dan een stapje omlaag met de omvormer? De GW3600T-DS of kan dat prima met de GW4200T-DS
Wat is wijsheid. Oost en west halen hun hoogste vermogen nooit tegelijk, het prijsverschil is €50,-

[Ronald]

Op plat dak zitten de pieken maar 90 minuten uit elkaar en ze zijn relatief vlak. Dus even door de simulator trekken

[Spiral]

@Ronald

Ik heb de jaarlijkse schaduwvorming bekeken.
En volgens mij is dit prima.





Mijn keuze is het Denim paneel met de GW4200T-DS 6mm² DC en 2,5 mm² AC. Daarmee zit ik goed volgens mij.

Iedereen bedankt voor de input .

@Ronald bedankt voor je tips en geduld
