Wat voor connector is dit? (Wit, NVME, Supermicro )

[polycombGC]

Hoi,
ik heb een Supermicro H12DSi-NT6 moederbord, en wil mijn opslag uitbreiden. Maar de SATA connectors en NVME slot zitten vol. Nu zitten er nog 2 aansluitingen op het bord, die in de handleiding heel erg summier zijn beschreven met "CN1/CN2 : NVMe0-1/NVMe2-3 Connectors (both from CPU2)". Doordat ze "NVMe" gelabeld zijn is het heel lastig verder te komen door te zoeken op het internet, ik kom alleen op U.2 en Oculink terecht, maar volgens mij is dit dat niet? Wat zijn dit voor aansluitingen, en zijn deze bruikbaar om wat meer opslag aan het systeem te knopen?

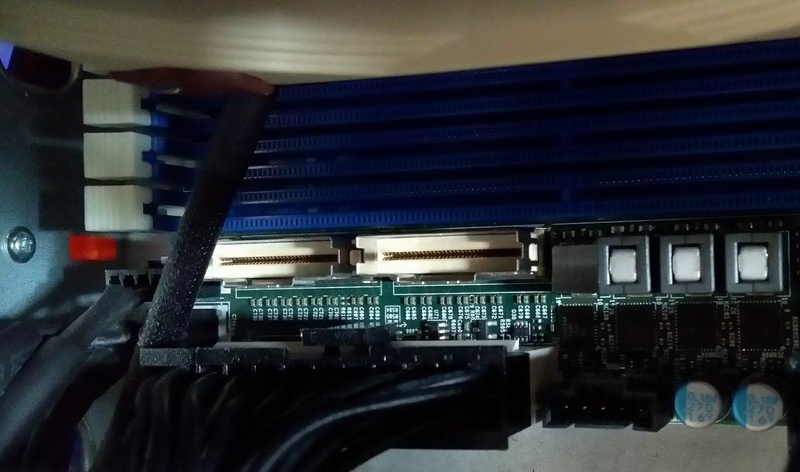

Op de foto bovenaan een RAM slot (blauw), en daaronder de connectors waar ik van wil weten wat het zijn (wit).




Dank!

[CH4OS]

Het is best een onscherpe foto. Kun je ook een wat scherpere foto maken die wat meer uitgezoomd is? Dat geeft wellicht een beter beeld.

Daarnaast: wat zegt de handleiding*?

* Na aanklikken links onderin op accepteren kllikken, dan krijg je de PDF.

[ Voor 12% gewijzigd door CH4OS op 16-08-2022 11:45 ]

[MAX3400]

SATA DOM connectors?

[Cave_Boy]

Als ik de manual mag geloven die op de website staat die je zelf hebt gelinkt zijn het 2 FAN NVM connectors.

Edit linkje:
https://www.supermicro.co...ard/EPYC7000/MNL-2363.pdf
Pagina 11.
(Las niet goed)

[ Voor 38% gewijzigd door Cave_Boy op 16-08-2022 11:50 ]

[Haribo112]

Pagina 11 van de handleiding zegt dat het connectors CN1 en CN2 zijn. De tabel op pagina 12 zegt dat dat NVMe connectors zijn.

EDIT: never mind, OP niet goed gelezen. Dat wist polycombGC al.

[ Voor 21% gewijzigd door Haribo112 op 16-08-2022 11:50 ]

[SlinkingAnt]

Haribo112 schreef op dinsdag 16 augustus 2022 @ 11:49:
Pagina 11 van de handleiding zegt dat het connectors CN1 en CN2 zijn. De tabel op pagina 12 zegt dat dat NVMe connectors zijn.

Dit staat ook gewoon in de TS, maar de vraag is meer wat voor kabel/backplane heb je nodig om die poorten daadwerkelijk te kunnen gebruiken

[Cave_Boy]

Kan die er niet gewoon in?

[polycombGC]

CH4OS schreef op dinsdag 16 augustus 2022 @ 11:42:
Het is best een onscherpe foto. Kun je ook een wat scherpere foto maken die wat meer uitgezoomd is? Dat geeft wellicht een beter beeld.

Daarnaast: wat zegt de handleiding*?

* Na aanklikken links onderin op accepteren kllikken, dan krijg je de PDF.

Ik quote de handleiding in de topicstart, dit is alle informatie die ik daar kan vinden

"CN1/CN2 : NVMe0-1/NVMe2-3 Connectors (both from CPU2)"

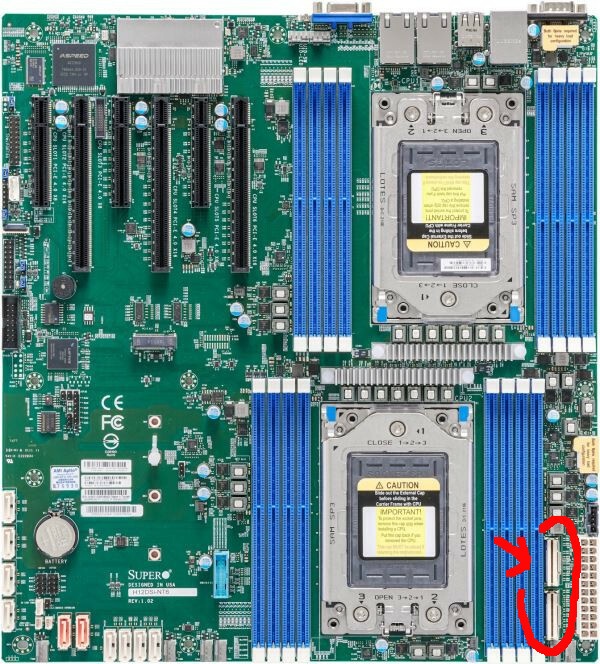

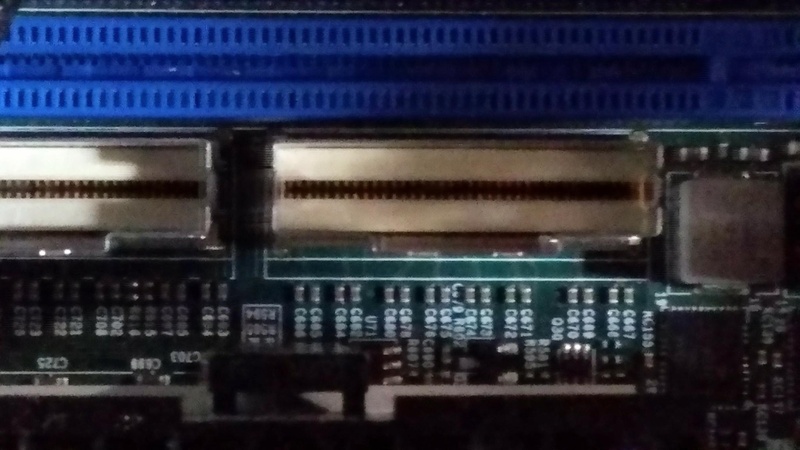

Foto is inderdaad niet super. Hier wat meer overzicht:

[polycombGC]

MAX3400 schreef op dinsdag 16 augustus 2022 @ 11:43:
SATA DOM connectors?

Nee, die zitten inderdaad wel op het bord maar die gebruik ik al. (Als zijnde normale sata connector)

[dcm360]

Interessante connectors. Ik kwam uit op connectors voor SFF-8654 8i.

Voorbeeldje van een kabel waarmee je er 2 U.2-schijven op kunt aansluiten: https://www.amazon.com/Sl...-Connectors/dp/B09BDHZZ9C

[ Voor 52% gewijzigd door dcm360 op 16-08-2022 12:06 ]

[_JGC_]

dcm360 schreef op dinsdag 16 augustus 2022 @ 12:01:
Interessante connectors. Ik kwam uit op connectors voor SFF-8654 8i.

En dan met dit soort conversiebrackets?
https://www.ebay.com/itm/384409377647

@polycombGC Ik zou een mailtje naar Supermicro sturen, die hebben gewoon een support afdeling die dit kan beantwoorden.

[dcm360]

_JGC_ schreef op dinsdag 16 augustus 2022 @ 12:07:
[...]

En dan met dit soort conversiebrackets?
https://www.ebay.com/itm/384409377647

Dit ziet er uit als enkel een hoekstukje, dus als de connector 90 graden verkeerd zit heb je er misschien iets aan. Om er schijven aan te doen heb je meer aan (bijvoorbeeld) de kabel die ik in mijn vorige post linkte (al was dat met een edit, dus waarschijnlijk had je die gemist).

[Hackus]

Kun je geen PCIe X4 'stick' gebruiken ?

https://www.amazon.com/Mi...dapter/dp/B07FL21SZL?th=1

[polycombGC]

dcm360 schreef op dinsdag 16 augustus 2022 @ 12:01:
Interessante connectors. Ik kwam uit op connectors voor SFF-8654 8i.

Voorbeeldje van een kabel waarmee je er 2 U.2-schijven op kunt aansluiten: https://www.amazon.com/Sl...-Connectors/dp/B09BDHZZ9C

Bedankt! Het lijkt inderdaad veel op SFF-8654 8i.
De backplane die ik wil gebruiken heeft SFF-8087, connectors dus ik zal denk ik een converter van
SFF-8654 8i naar 2x SFF-8087 moeten zoeken. Ik zal laten weten of het daadwerkelijk klopt (en werkt).

_JGC_ schreef op dinsdag 16 augustus 2022 @ 12:07:

@polycombGC Ik zou een mailtje naar Supermicro sturen, die hebben gewoon een support afdeling die dit kan beantwoorden.

Ik heb ze een mailtje gestuurd, wie weet krijg ik een antwoord.

[polycombGC]

Ik heb antwoord op de email gekregen, en het zijn inderdaad ‌SlimSAS 8i / S‌FF-8654 8i connectors. Bedankt voor de hulp!

[polycombGC]

Tot nu toe nog geen succes helaas. Ik heb SFF-8654 8i naar 2x SFF-8087 kabels gekocht, deze passen mechanisch prima (klikken aan beide kanten in de aansluitingen) en het ruimt de kast van binnen super mooi op, maar ze lijken niet te werken. Heb voor de zekerheid ook het mobo naar de laatste firmware versie geflashed.
Vrees dat er twee richtingen aan kabels bestaan en ik heb de verkeerde (??) ( 2x SFF-8087 > SFF-8654 8i ).
Ik kan tot nu toe nergens zo iets vinden, iemand een gouden tip? Ik heb SFF-8087 connectors op het backplane, en dus SFF-8654 8i connectors op het mobo.

[ Voor 16% gewijzigd door polycombGC op 26-08-2022 11:42 ]

[polycombGC]

Ik ben er nog niet uit. Omdat ik niet direct van SlimSAS/SFF-8654 8i naar SFF-8087 lijk te kunnen gaan, gaat het misschien via een tussenweg? Eerst van 1xSlimSAS naar 8xSATA en dan van 4xSATA naar 1xSFF-8087.

https://www.amazon.com/Di...arget-Cable/dp/B09S3NKZNZ
https://www.amazon.com/5P...ter-Coupler/dp/B07D8W1341
https://www.megekko.nl/pr...-Tech-88885237-SATA-kabel

Duur, lelijk (Een whopping 16 female-female sata adapters nodig), en het werkt misschien niet . Misschien is er een betere route ?

[_JGC_]

Je backplane is SATA, of NVME?

[polycombGC]

_JGC_ schreef op zaterdag 27 augustus 2022 @ 19:13:
Je backplane is SATA, of NVME?

SFF-8087, en erin hangen SATA schijven. Het is deze kast: https://www.inter-tech.de...ipc/storage-cases/4u-4424

[_JGC_]

polycombGC schreef op zaterdag 27 augustus 2022 @ 19:20:
[...]

SFF-8087, en erin hangen SATA schijven. Het is deze kast: https://www.inter-tech.de...ipc/storage-cases/4u-4424

En hoe denk jij SATA drives op een NVME link direct op de CPU te laten werken?

[polycombGC]

_JGC_ schreef op zaterdag 27 augustus 2022 @ 19:21:
[...]

En hoe denk jij SATA drives op een NVME link direct op de CPU te laten werken?

Dank! Dat was een doodlopende weg.
