MSI B660M-A en Scythe fuma 2 rev.B, montage probleem!

[KLX16]

Gekocht na advies:
pricewatch: MSI Pro B660M-A DDR4
en
pricewatch: Scythe Fuma 2 Rev. B

Bij montage het volgende:
LGA 1700 bracket

Ik meen dat je de bevestiging boutjes met veer van de ventilator geheel moet aandraaien, is dat zo?

Dan komt het boutje tegen 1 van de elementen van het moederbord aan.

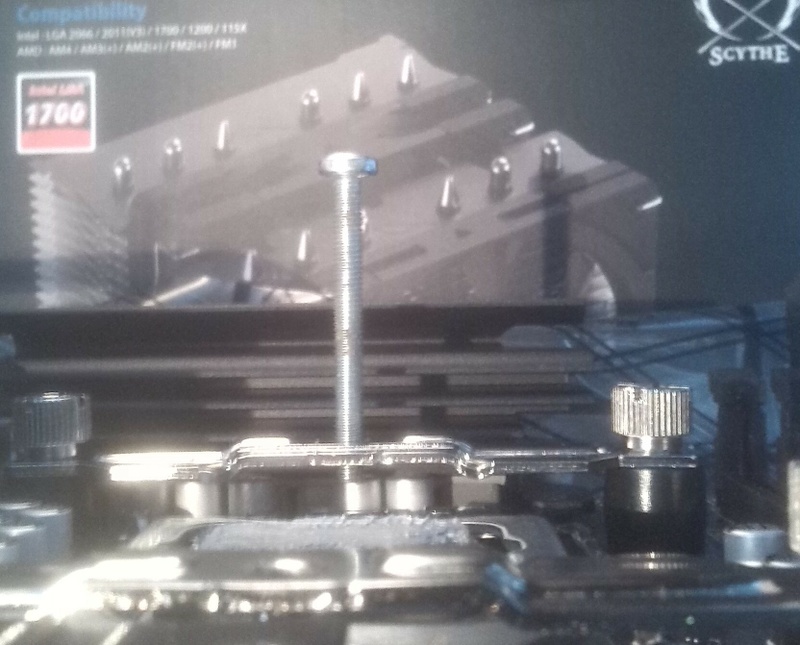

(M4 boutje als voorbeeld gebruikt, waarbij deze nog niet volledig is ingeschroefd, als je de ventilator bevestingsbout met veer volledig zou inschroeven.)

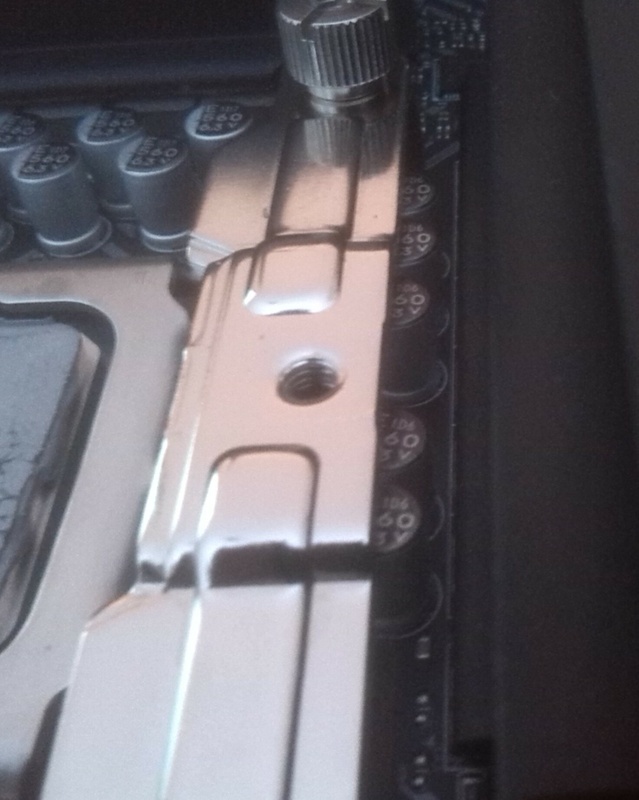

Moederbord element onder schroefgat bracket.

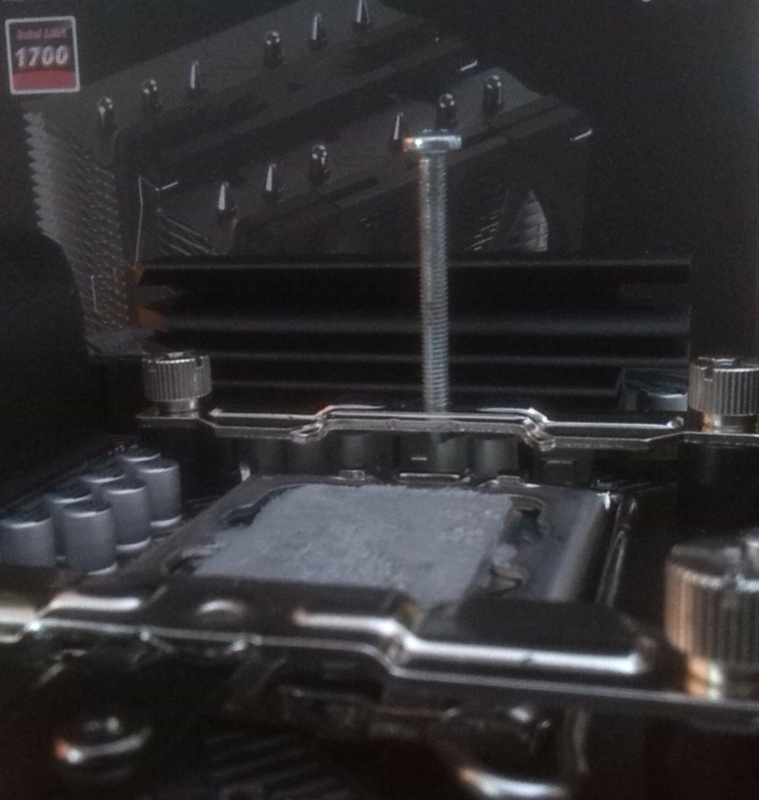

Onderstaande foto laat zien dat het boutje tegen het element aan komt.


Onderstaande foto laat zien dat het boutje tegen het element aan komt.


Boutje omhoog, niet het element rakend.


Zijn jullie dat vaker tegengekomen, hoe op te lossen?
m4 ringen er onder, aan beide kanten, zodat de veerdruk gelijk blijft?

[Djarune]

Nee je moet ze niet geheel aandraaien. Ze gaan er slechts een klein stukje in totdat de veer een beetje ingedrukt wordt. Zoals volgt:



Zie ook YouTube: Scythe Fuma 2 Installation Guide (Intel & AMD) voor de volledige installatie

[MAX3400]

Observatie: die grote bout die je op 3 foto's laat zien; die hoort toch niet bij het pakket van de FUMA?

Het kan zijn dat je deze puur ter illustratie laat zien maar ik kan die nergens terugvinden in de handleiding.

[KLX16]

MAX3400 schreef op vrijdag 12 augustus 2022 @ 13:25:
Observatie: die grote bout die je op 3 foto's laat zien; die hoort toch niet bij het pakket van de FUMA?

Het kan zijn dat je deze puur ter illustratie laat zien maar ik kan die nergens terugvinden in de handleiding.

Correct, zit niet in het Fuma pakket, bout van mij zelf M4, ter illustratie en meting.

[KLX16]

Djarune schreef op vrijdag 12 augustus 2022 @ 13:24:
Nee je moet ze niet geheel aandraaien. Ze gaan er slechts een klein stukje in totdat de veer een beetje ingedrukt wordt. Zoals volgt:

Die had ik bekeken.

De boutjes met veer worden in drie keer vastgedraaid.
Het lijkt dat ze tot de aanslag worden vastgedraaid.

Begin aandraai sessie:
Pijltje aanslag?

(In de foto, onder de bracket zie je het grijs van de youtube tijdbalk er over heen, zo zie je niet goed hoe ver de draad onder de bracket uit steekt.)


Einde aandraai sessie.


Met gemonteerde cooling is het lastig aan de andere kant te zien of het moederbord element in mijn geval wordt geraakt.

Dit baarde mij zorgen, ik was al aan het meten met een schuifmaat. Hoogte van de boutjes met veer bepalen.
Na demontage met M4 bout het bekeken, zie topic post foto's.

[ Voor 7% gewijzigd door KLX16 op 12-08-2022 14:10 ]

[KLX16]

Uiteindelijk na meting tot de aanslag vastgedraaid, boutjes met veer steken dan 14,3 mm boven het bracket uit.
Daarna ter controle enkele (4) velletjes van een notitieblok tussen het moederbord element en het boutje gedrukt.

Het raakt elkaar niet.

Geen probleem.
