Elco op printplaatsen

[Steamboy]

Hallo, ik heb een luidspreker die 30 jaar gefunctioneerd heeft. Nu wil ik van het scheidingsfilter 6 elco's wisselen/vernieuwen. Ik ben geen elektrotechneut. De oude elco's heb ik los gesoldeerd, maar op deze oude elco's is niets te vinden van een aanduiding plus of min pool. Ik weet inmiddels dat de nieuwe elco's een kort en lang pootje hebben, waarvan de langste de plus is. Echter op mijn printplaatje vind ik geen plus of min aanduiding, dus weet ik nog niet hoe om ik de nieuwe elco's moet plaatsen.

Mag ik van jullie expertise gebruikmaken om te bepalen hoe om dat de elco's op de print geplaatst moeten worden, zonder dat me de boel ontploft.

De waarde van de oude en nieuwe elco's zijn : 4x 33µf 50V
2x 15µf 50V


Groet, Fred

[BCC]

Foto? Maar de + kant aan de + kant van het inkomend signaal lijkt me goed begin?

[brakkebenny]

Ben zelf geen expert maar een paar duidelijke foto’s zal het wel makkelijker maken. En eventueel een model nummer, wellicht is er een online service handleiding beschikbaar

[ Voor 42% gewijzigd door brakkebenny op 08-08-2022 18:26 . Reden: Typo ]

[Steamboy]

Effe kijken hoe ik een foto kan plaatsen........

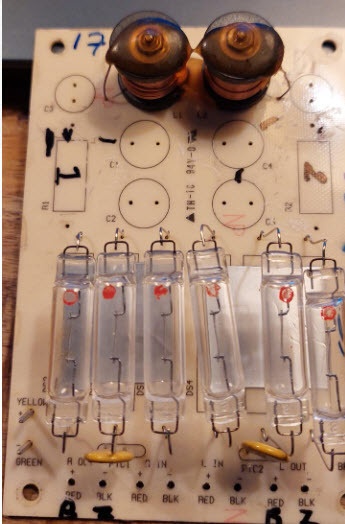

[Steamboy]

[Steamboy]

De aanduiding 1 en 2 hebben betrekking tot de plaats van 2 weerstanden.

[aawe mwan]

Zijn de nieuwe elco's die je gekocht hebt veel kleiner dan de oude elco's die op het printje zaten?

Staat er op de oude elco's echt geen subtiele aanduiding welk van de twee pootjes de "-" is?

[ Voor 3% gewijzigd door aawe mwan op 08-08-2022 18:33 ]

[Steamboy]

De print in de lengte richting 180° gedraaid........

[Steamboy]

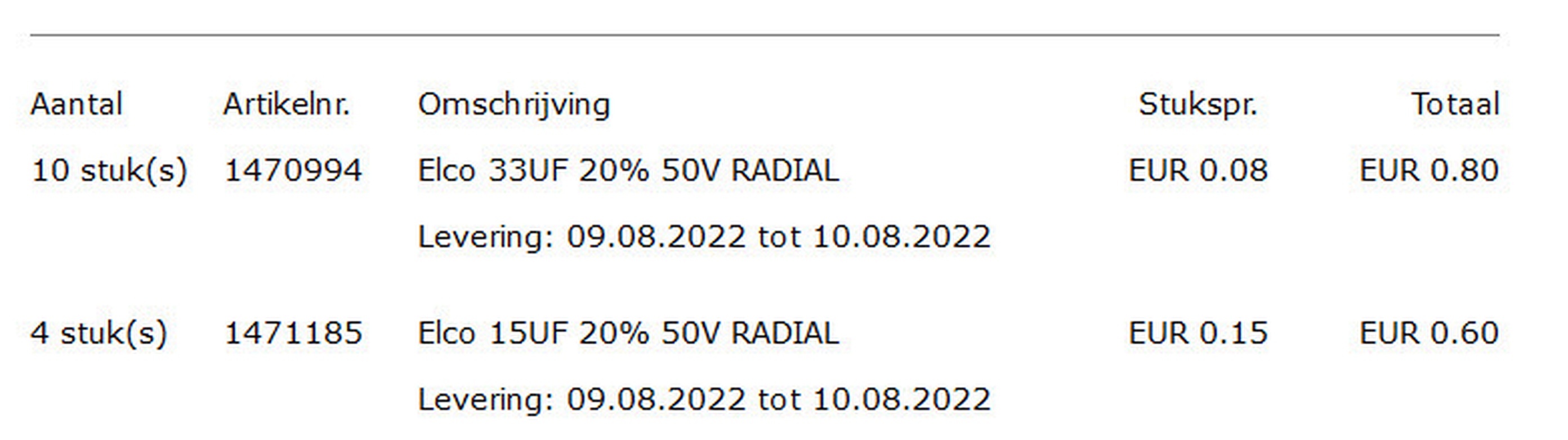

Ik heb de elco's gisteren besteld bij Conrad, dus heb geen idee hoe groot ze zijn.

[Brokencore]

Waarschijnlijk zijn de oude bipolaire elco's, google daar maar eens op

[br00ky]

Dit heeft weinig met computerhardware te maken. Schopje naar MME.

[Steamboy]

Sorry, beginneling !!

@brokencore, de elco's die ik besteld heb, zijn die ook van het bipolaire type ? Kan ik die gebbruiken ?

[Steamboy]

Ok, wanneer het dus bipolaire elco's zijn, maakt het niet uit hoe dat ik ze plaats ?

[Steamboy]

is de aanduiding BP-P het teken dat het gaat om bipolaire elco's ?

[MarcoSQ]

Die groene nichicons hierboven zijn inderdaad bipolair. Ik neem aan dit de oude condensators zijn (toch?).

Als je nieuwen een duidelijke plus hebben, dan zijn ze niet bipolair en moet je ze NIET gebruiken in een luidsprekerfilter. Ongeschikt voor de toepassing. Koop tenminste bipolaire elco's of anders folie condensators.

Het maakt niet uit hoe je een bipolaire op de print zet, er is geen plus of min.

[ Voor 16% gewijzigd door MarcoSQ op 08-08-2022 19:59 ]

[Steamboy]

Ok, dan zal ik dus andere elco's moeten bestellen.
Dankjewel voor het delen van je kennis !

[MarcoSQ]

Graag gedaan. Wat me dan wel weer intrigeert : om wat voor luidsprekers gaat het hier, merk/type ? Dat is me nogal een rits aan zekeringen, niet echt gebruikelijk

[Steamboy]

Het gaat hier om een set van het merk Bose, type Acoustimass 5 serie 2, uit 1992. (zelf gekocht).
Wat u aanduidt als zijnde "een rits" zekeringen, zijn buislampen. Wanneer het systeem te veel power krijgt aangeboden, slokken deze lampen dat vermogen op. Het beschermt je luidspreker systeem tegen overbelasting.
Heb momenteel het hele systeem uit elkaar liggen, vervang de totale interne bekabeling en de diverse afdichtingen, maak de behuizingen van de satelliet speakertjes en bassbox. schoon spuit ze opnieuw en hang de drivers 180° gedraaid op, want deze verkeren echt in nieuwstaat, terwijl ze flink hebben moet werken. Ook alle lijmverbindingen van de bassbox worden opnieuw verlijmd. Zo wil ik dus ook de elco's van het scheidingsfilter vervangen hebben.

[MarcoSQ]

Dank je wel en succes met het project!

[Steamboy]

Dankjewel !

Nog even een klein vraagje, weet u misschien een vertrouwd adres waar ik deze elco's kan kopen/bestellen ?

[Steamboy]

........en dan bedoel ik niet Conrad, daar kan ik ze niet vinden !

[Brahiewahiewa]

Steamboy schreef op maandag 8 augustus 2022 @ 22:08:
........en dan bedoel ik niet Conrad, daar kan ik ze niet vinden !

https://www.conrad.nl/nl/...kpa-150-15-f-1332087.html

[Steamboy]

Brahiewahiewa, dank voor je reactie en tip, maar dit is volgens mij niet de goede.
Waar jou link naar verwijst is een condensator/elco van 250 Volt, terwijl ik op zoek ben naar 50 Volt condensatoren/elco's.

Ik moet onderstaande hebben :

4 stuks bipolaire elektrolytische radiaal condensator van 33µf 50V
2 stuks bipolaire elektrolytische radiaal condensator van 15µf 50V

Nogmaals, ik ben geen elektrotechneut en kan niet bepalen of ik van de gegeven waarden af mag wijken.

[heuveltje]

het volt gedeelte is een maximun voltage. hoger is dus geen probleem

[Steamboy]

heuveltje, dank voor je reactie !

Kijk, dit is nu wat ik bedoel, deze kennis bezit ik niet.
Dit opent natuurlijk ook perspectieven voor de aanschaf van de elco's.
Krijg hierdoor wel een enorme keuze vrijheid.

Mijn dank is groot voor het delen van je kennis !!

[MarcoSQ]

Hou er wel rekening mee, dat de hierboven gelinkte caps zeer waarschijnlijk groter zijn dan fysiek op de print past !
Kun je eens nameten welke diameter nog net zou passen ?

Je komt dan vrijwel zeker op elko's met RUWE folie uit. Goede suggestie : https://www.soundimports.eu/en/mundorf-ecap100-33.html en de ecap100-15 van dezelfde site.

Zijn wel met axiale draden in plaats van radiaal zoals op je print zat. Dit lukt ook wel om op de print te zetten hoor, gewoon haaks. Radiaal is niet heel gangbaar meer en nauwelijks nog te vindenm
