Zuid-oost of zuid platdak

[Rambo008]

Hallo
Graag wil ik wat meer info vragen.

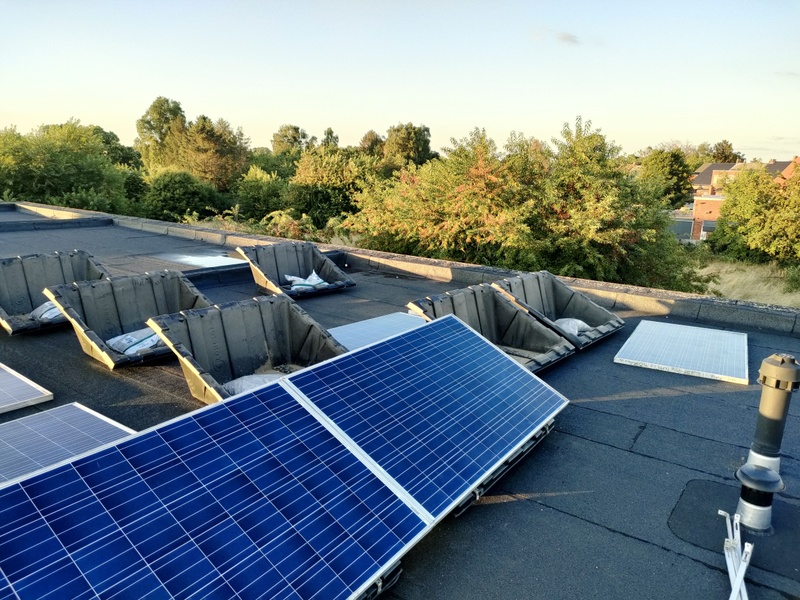

Zie foto panelen gaan zo zuid-oost liggen en er passen zo 16 panelen met tussenruimte bakken 70cm.Van de cv pijp lig ik er 100cm vanaf.
Is dit goed zo of beter meer naar zuiden kijken maar dan kom ik wel erg dichtbij die cv pijp

[Ronald]

Ik maak me meer zorgen om de enorme hoek en voor die hoek bar weinig tussenafstand.... Krijg je binnenkort erg weinigo pbrengst uit alles behalve de eerste rij.

[Rambo008]

Ronald schreef op vrijdag 5 augustus 2022 @ 21:09:
Ik maak me meer zorgen om de enorme hoek en voor die hoek bar weinig tussenafstand.... Krijg je binnenkort erg weinigo pbrengst uit alles behalve de eerste rij.

Ja die hoek van deze bakken is 30 graden denk ik beter meer tussenafstand dan en vlakbij die cv pijp komen?
Sorry ben geen zonnepaneel specialist weet iemand wat de tussenruimte moet zijn van deze bakken?

[Ronald]

Niks moet... maar je beschaduwd zo heel erg snel je achterste rijen...

Zon... December, midden op de dag 13 graden boven de horizon.

[Rambo008]

Heb info gevonden .
Was misschien beter geweest alles op 10 graden zetten en meer panelen kwijt kon lol.
Nog niet te laat denk zie wel.
Landscape opstelling op een plat dak:
Hellingshoek in graden Tussenafstand in cm

5° 24
10° 48
15° 71
20° 94
25° 116
30° 137
35° 158
40° 177

[ Voor 23% gewijzigd door Rambo008 op 05-08-2022 21:31 ]

[Ronald]

Als je zoveel ruimte hebt kun je enorm veel meer verdienen aan je dak ;-)

[Truus01]

Misschien is dit ook nog interessant voor je. (Wel al een ouder artikel.)

[Ronald]

@Truus01 Slaat plank mis.... Als je voor maximale opbrengst gaat dan leg je Oost-West (of elke andere richting, maakt geen bal uit) in dakjes van 10-13 graden zonder tussenruimte.

[Truus01]

Ronald schreef op zaterdag 6 augustus 2022 @ 08:19:
@Truus01 Slaat plank mis.... Als je voor maximale opbrengst gaat dan leg je Oost-West (of elke andere richting, maakt geen bal uit) in dakjes van 10-13 graden zonder tussenruimte.

Aha. OK. Je blijft me bij laten leren. Dank.

[Rambo008]

Hallo

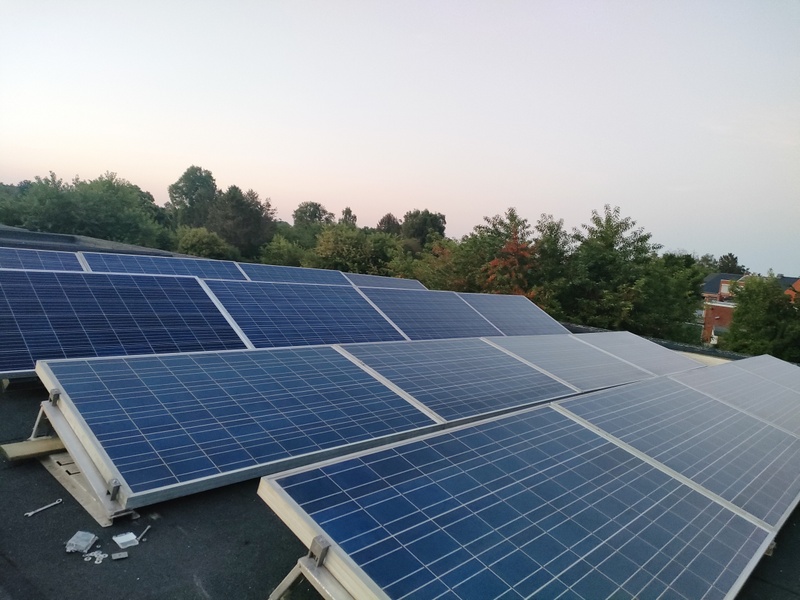

16 panelen totaal op mijn dak totaal opbrengst 3800wp.
Alles kijkt naar zuid met achterste 8 stuks op 25 graden en voorste 8 stuks op 13/14 graden.
Alles met een krappe budget van 1200€ gekocht inclusief saj 4k omvormer,kabels,montage materiaal.
Moet alleen meterkast nog laten aansluiten.

[ Voor 7% gewijzigd door Rambo008 op 11-08-2022 21:36 ]

[Ronald]

1200 is niet veel voor 3800Wp. Op het oog liggen die voorste 8 vlakker, wel als 2 strings dan hoop ik?

[Sport_Life]

Ronald schreef op zaterdag 6 augustus 2022 @ 08:19:
@Truus01 Slaat plank mis.... Als je voor maximale opbrengst gaat dan leg je Oost-West (of elke andere richting, maakt geen bal uit) in dakjes van 10-13 graden zonder tussenruimte.

Die snap ik niet, zuid levert toch meer op?

(We hebben zelf Oost west gekozen ivm 10k wp en toekomst zonder salderen , maar ik begreep dat zuid een snellere terugverdientijd had?)

[Rambo008]

Ronald schreef op donderdag 11 augustus 2022 @ 22:07:
1200 is niet veel voor 3800Wp. Op het oog liggen die voorste 8 vlakker, wel als 2 strings dan hoop ik?

Ja voorste 8 liggen op 13 graden met tussenruimte van 62cm op aparte string.
Achterste 8 zijn die bakken van 25 graden met tussenruimte van 115cm ook op eigen string.

[Ronald]

@Sport_Life Zuid levert ruweg 10% meer per Wp.

Maar je verliest meer dan10% aan tussenruimte. O-W /en/ hetzelfde oppervlak gebruiken levert dus meer op; maar vereist ook meer investering.

[99ruud99]

Bovendien is het nuttig zodra salderen verdwijnt: over algemeen zijn we overdag minder aan het verbruiken dan smorgens / savonds.
(Denk aan koken, overdag werk etc, maar natuurlijk kunnen we leren wasmachine tussen 12 en 15 te laten draaien)

[Rambo008]

Hallo ben ik weer hier.

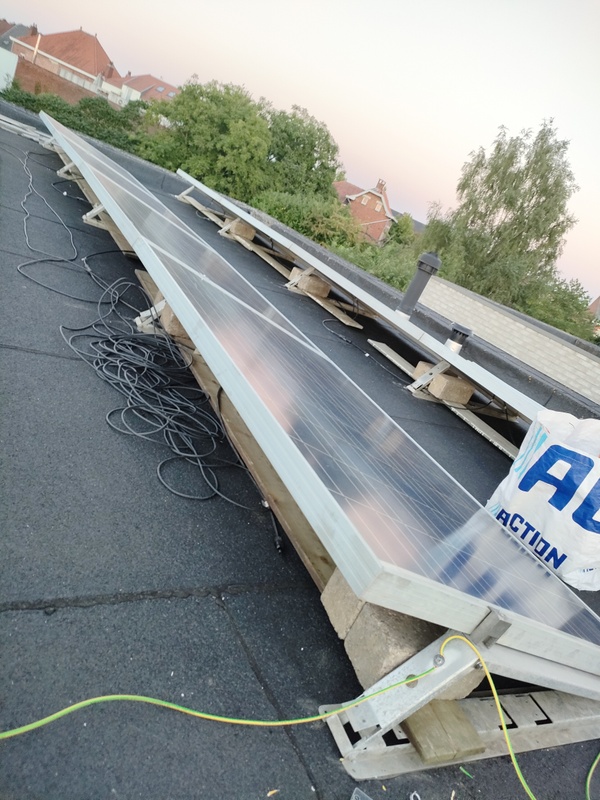

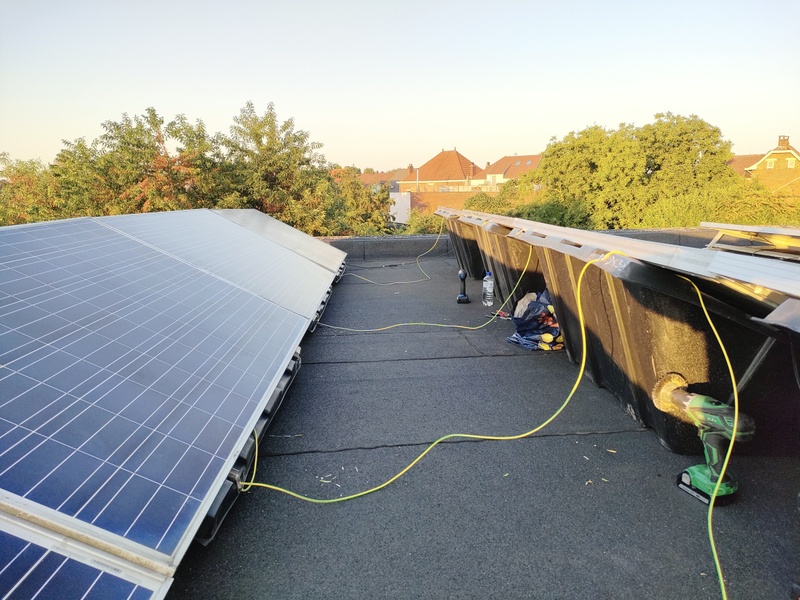

Ben bezig met aarding en weet niet zeker of dit zo mag en of het goed is.Dank u

[Stokertje]

De panelen hoeven niet geaard te worden omdat ze dubbel geïsoleerd zijn toch? Alleen het onderframe, maar dat is kunststof, dat zou dan geen nut hebben. Maar ik kan het mis hebben 🙂

[Rambo008]

Stokertje schreef op vrijdag 12 augustus 2022 @ 20:44:
De panelen hoeven niet geaard te worden omdat ze dubbel geïsoleerd zijn toch? Alleen het onderframe, maar dat is kunststof, dat zou dan geen nut hebben. Maar ik kan het mis hebben 🙂

Die aarding zit op de stripjes aluminium waarmee ik ze aan de kunststof bakken heb vastgemaakt.
Die stripjes zitten weer aan het paneel gemonteerd.

[bottom line]

Rambo008 schreef op vrijdag 12 augustus 2022 @ 20:35:
Hallo ben ik weer hier.
Ben bezig met aarding en weet niet zeker of dit zo mag en of het goed is.Dank u[Afbeelding]

Waarom zoveel draden?
Gewoon alle rijen met elkaar verbinden, onder de panelen, en dan aan een zijkant 1 lange draad trekken die met elke rij een koppeling maakt.

[Rambo008]

bottom line schreef op vrijdag 12 augustus 2022 @ 20:51:
[...]


Waarom zoveel draden?
Gewoon alle rijen met elkaar verbinden, onder de panelen, en dan aan een zijkant 1 lange draad trekken die met elke rij een koppeling maakt.

Heb 25 meter ik probeer in 1 rij beide kanten haha denk ik kom anders tekort.

[bottom line]

Rambo008 schreef op vrijdag 12 augustus 2022 @ 20:55:
[...]

Heb 25 meter ik probeer in 1 rij beide kanten haha denk ik kom anders tekort.

Denk dat je minder draad nodig hebt door slechts 1 draad naar achter te brengen.
Staan die zonnepanelen niet in contact met elkaar? Dan hoef je zelfs niet te aarden tussen elk paneel apart.

Heb je een voltmeter?
Dan moet je eens meten of je een geluid krijgt bij het testen van de weerstand, als je beide stangen op 2 verschillende panelen legt (zonder dat er überhaupt een aardingsdraad is aangesloten)

[ Voor 21% gewijzigd door bottom line op 12-08-2022 21:01 ]

[Rambo008]

bottom line schreef op vrijdag 12 augustus 2022 @ 20:59:
[...]


Denk dat je minder draad nodig hebt door slechts 1 draad naar achter te brengen.
Staan die zonnepanelen niet in contact met elkaar? Dan hoef je zelfs niet te aarden tussen elk paneel apart.

Heb je een voltmeter?
Dan moet je eens meten of je een geluid krijgt bij het testen van de weerstand, als je beide stangen op 2 verschillende panelen legt.

Nee panelen zitten op aparte bakken niet verbonden met elkaar.

[bottom line]

Rambo008 schreef op vrijdag 12 augustus 2022 @ 21:02:
[...]


Nee panelen zitten op aparte bakken niet verbonden met elkaar.

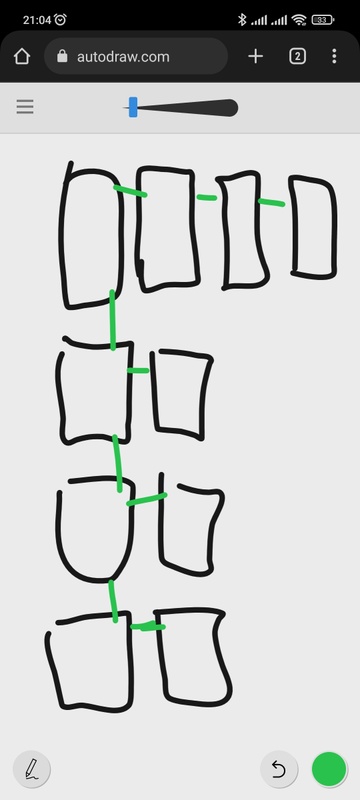

Zou het zo hebben gedaan

[Rambo008]

Voorste 8 panelen zijn allemaal met elkaar verbonden door aluminium frame is het genoeg alleen 1 frame te aarden?

[Rambo008]

bottom line schreef op vrijdag 12 augustus 2022 @ 21:05:
[...]


Zou het zo hebben gedaan[Afbeelding]

Dank u ben precies zo van plan

[bottom line]

Rambo008 schreef op vrijdag 12 augustus 2022 @ 21:09:
Voorste 8 panelen zijn allemaal met elkaar verbonden door aluminium frame is het genoeg alleen 1 frame te aarden?[Afbeelding]

Yes

[Rambo008]

Ik ga het niet redden tot binnen mag die aarding verlengd worden?

[Rambo008]

Ik ga denk ik die achterste bakken met elkaar verbinden met stuk aluminium aanelkaar.

[Rambo008]

Lol ik kom ook rode solar kabel te kort 3 meter.
Verlengen kan toch deze met de stekkers?

[Petje72]

mooie prijs voor de set !

ik zou wat meer ballast op die planken leggen. De wind is sterker dan je denkt.

En heb je van die rubber matjes tussen je alu frame en het dak liggen? dat zie ik niet zo goed op de foto.
zoiets: https://www.sun-solar.nl/...k-frames-10-x-10x-1-cm-2/
om beschadiging van je dakleer te voorkomen.

[Termy]

Bijkomend voordeel van dakjes (in welke oriëntatie dan ook) is dat ze elkaar beschermen tegen wind. Dit ziet er nog erg open uit. Hopelijk heb je er genoeg ballast op zitten anders ben je een gevaar voor je omgeving.

Overigens boeit oost/west plat geen bal voor verspreiden over de dag tov zuid. De enige relevante reden voor dakjes is meer opbrengst per m2 en minder ballast nodig.

[Rambo008]

Met ballast ben ik nog bezig naar boven te sjouwen komen 4 stenen per voet das dan 25 kilo per voet.

[Rambo008]

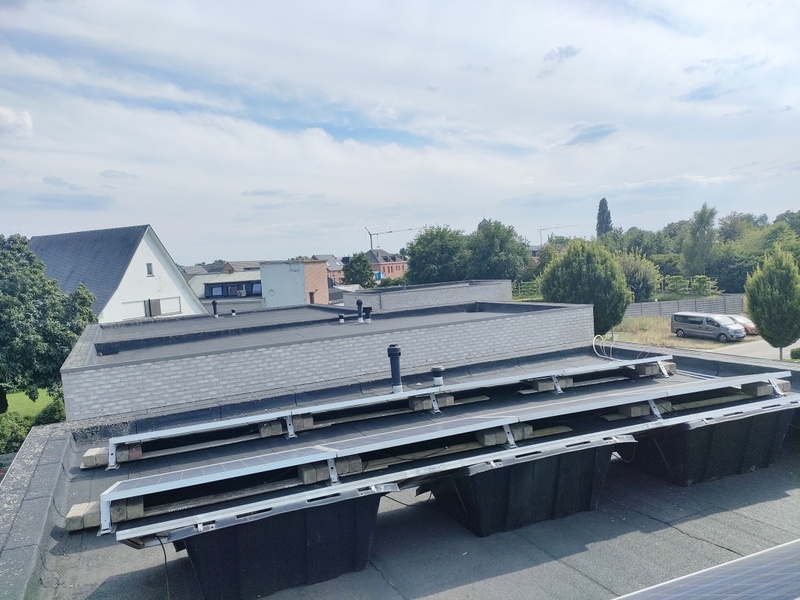

Eindresultaat met ballast

[Rambo008]

Beste mensen.

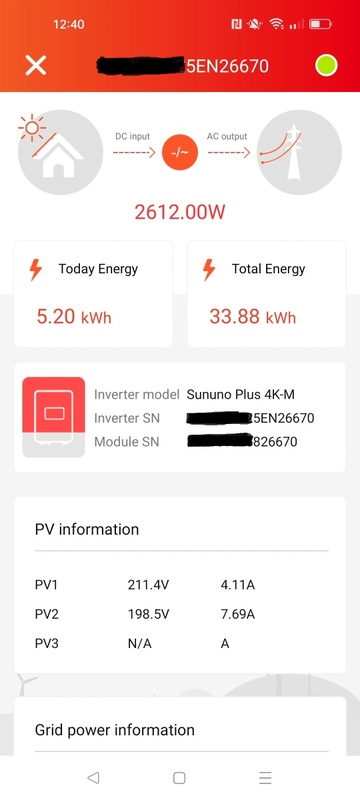

Mijn installatie werkt maar heb denk ik last van schaduw van cv pijpje van 50 cm op 2 panelen.
Kunnen tigo optimizers op die 2 panelen voor meer opbrengst zorgen?
De string met 4.1A ligt redelijk achter op de 7.6A string.
Dank u.

[ Voor 19% gewijzigd door Rambo008 op 02-09-2022 12:51 ]

[Rambo008]

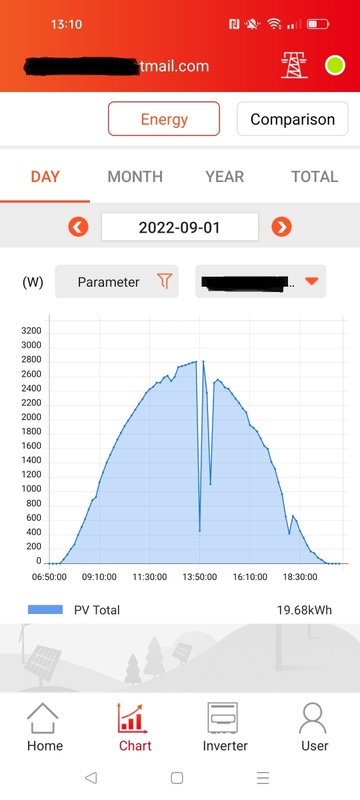

Grafiek van gisteren.
Werkt deze normaal?

[ Voor 20% gewijzigd door Rambo008 op 02-09-2022 13:14 ]

[MJ1986]

kun/mag je die pijp niet inkorten? Geen idee wat daar regels voor zijn.

[Rambo008]

MJ1986 schreef op vrijdag 2 september 2022 @ 13:24:
kun/mag je die pijp niet inkorten? Geen idee wat daar regels voor zijn.

Dacht ergens te gelezen hebben inkorten pijp kan je cv ketel kapot maken of co2 terug in huis kon?

[Rambo008]

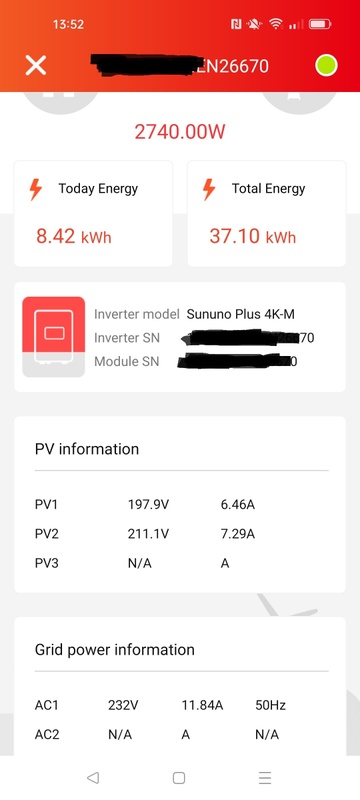

Situatie nu beter dus denk wel dat het meevalt met de schaduw.
Geen idee of deze omvormer schaduw management heeft of doet ie dat automatisch?
