maximale doorbuiging zonnepanelen XL paneel

[zonnepaneelxl]

wij hebben besloten om bij ons 4x een xl paneel te plaatsen op plat dak in landscape.

Panelen liggen naar oosten. (10graden)

Datasheet.
https://www.longi.com/nl/products/modules/hi-mo-5/

LR5-72HBD-535M
2256mm lang
1133mm breed

We hebben dit allemaal berekend met Valk solar (ValkPVplanner)

Montagemateriaal valkpro+ 10 graden

Echter valt het ons nu op na de installatie dat de panelen in het midden circa 1,5cm doorbuigen (3 dagen na installatie) is dit een probleem?

Ondertussen ligt er ballast op met de juiste ballast dragers en juiste hoeveelheid ballast.

ik heb alleen niet op dit moment een goede foto hiervan.

Wat kunnen we hier nu eventueel aan veranderen om het wel op te lossen?

[ Voor 5% gewijzigd door zonnepaneelxl op 02-08-2022 15:03 ]

[Tazzios]

Je kan een L profiel aan de bovenrand vastmaken, maar het het echt nodig is.
Zitten ze trouwens vast aan het dak gezien ik geen ballast op de foto`s zie?

[ericplan]

Daar zou ik me wel zorgen om maken. Met zoveel doorbuiging kunnen de panelen zich makkelijk onder de klemmen uitwerken. Met name de eindklemmen zijn daar gevoelig voor. Onderschat de kracht van wind niet.

Met ballast alleen ben je er niet.

[ Voor 8% gewijzigd door ericplan op 02-08-2022 14:57 . Reden: Toevoeging ballast ]

[RaRo74]

Waar is je ballast? Je mist bij dit systeem (Valk)de dwarsliggers waar ballast in komt te liggen in de vorm van 30x30 of 30x15 betontegels.

[RaRo74]

EDIT: Ik vermoed dat Valk nog geen dwarsliggers heeft voor panelen van 2256mm lang.

[Driek]

ik vrees inderdaad dat bij een goede windvlaag je zonnepanelen denken dat ze vliegers zijn.

[Truus01]

Driek schreef op dinsdag 2 augustus 2022 @ 14:53:
ik vrees inderdaad dat bij een goede windvlaag je zonnepanelen denken dat ze vliegers zijn.

Dan maakt de doorbuiging in ieder geval niet meer uit. Of heeft dat nog invloed op de aerodynamica?

[zonnepaneelxl]

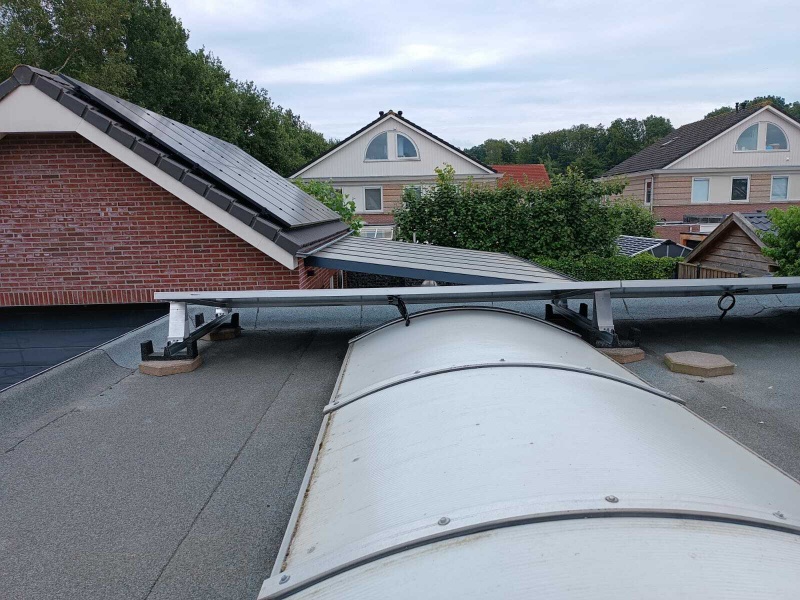

dit zijn foto's voordat de ballast gemonteerd was.
ondertussen liggen er per paneel 7,5 tegel 30x30 (9kg stuk) als ballast gemonteerd inclusief de ballast dragers van valk.

onze vraag is dan ook zien jullie hier nog andere manieren van ondersteunen het paneel?

[RaRo74]

Je mist behalve de zij- en achterplaten ook ballast dragers 742556

Bladzijde 6/12 https://www.valksolarsyst...lijst-2022-v4-valkpro.pdf

[zonnepaneelxl]

RaRo74 schreef op dinsdag 2 augustus 2022 @ 14:59:
Je mist behalve de zij- en achterplaten ook ballast dragers 742556

Bladzijde 6/12 https://www.valksolarsyst...lijst-2022-v4-valkpro.pdf

Deze ballast dragers zijn gemonteerd ondertussen inclusief ballast.

Op pagina 8/12 zie ik het volgende
Alu. paneelondersteuning voorvoet ValkPro+ L10°
724710

Alu. paneelondersteuning achtervoet ValkPro+ (staander)
724730
zou dit de oplossing kunnen zijn?

Echter heeft de groothandel dit niet op voorraad.

[ Voor 9% gewijzigd door zonnepaneelxl op 02-08-2022 15:15 ]

[ericplan]

Staat er geen montageinstructie bij de panelen? Mijn panelen mogen niet zo gemonteerd worden. De bevestiging moet min 30 cm. vanaf de rand zitten.

[zeezuiper]

@zonnepaneelxl , ik ben ook aan het kijken voor dit soort grote panelen maar lees regelmatig dat landscape montage niet aangeraden wordt. Hoe is jouw ervaring tot nu toe?

Welke plat dak systemen zijn anders beter geschikt voor dit soort grote panelen? Mijn overkapping dak is 4,8m breed dus het liefst zou ik drie rijen van 2 panelen willen plaatsen.
