Plat dak installatie overkapping - Schaduw/Gewicht.

[MZwier]

Beste Tweakers,

Door het plaatsen van een warmtepomp zou ik graag zelf wat extra panelen bijleggen op onze overkapping. Zie hiervoor de twee onderstaande afbeeldingen. De afmetingen van de overkapping zijn circa 5x4m, de hoofbalken zijn 12,5x12,5cm de liggers zijn 16x4cm.





Ik had in gedachten hierop 8 panelen te plaatsen (2x4 in portrait) dit zou net moeten passen. Het liefst zou ik dit zou ik alles in één string plaatsen (dit lijkt me het meest eenvoudig).

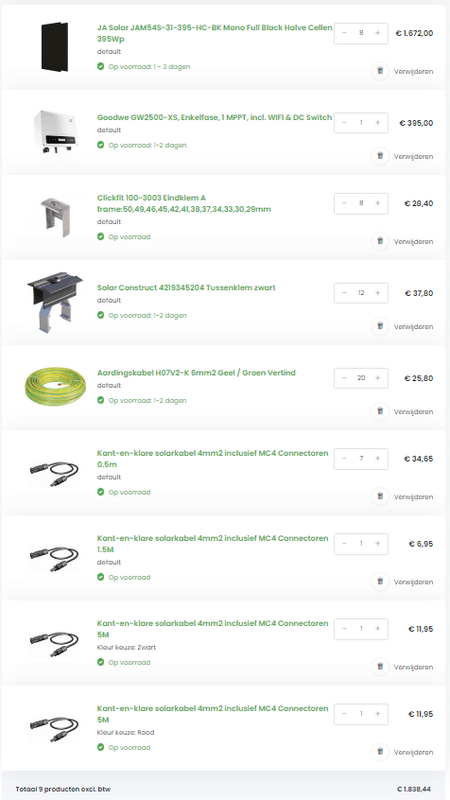

Voor wat betreft de de installatie had ik het volgende boodschappenlijstje. Graag zou ik een GoodWe omvormer toepassen omdat ik er al over een beschik.



Dit alles zou ik graag monteren op betonvloeren 10 graden (ca. 30 kg p/stuk), gericht op ZZO. De beton voeten zijn aanzienlijk goedkoper dan een platdak opstelling van bv. valk (300 t.o.v. 700 euro)

Voor wat betreft de GoodWe 2500-XS, i.c.m. de panelen in één string kom ik op:

Max. vermogen: 3250W (395x8= 3.16 kW)
Max. spanning: 500V (~37x8 = 296 V)
Max. stroom: 15,6A (13,7x1 = 13,7 A)

Dit ligt allemaal binnen de toleranties, het beetje aftoppen maak ik me niet heel druk om.
Wel maak ik me druk om de volgende zaken:

• Maakt de schaduw van de bomen een string omvormer wel mogelijk of zijn optimizers/mirco omvormers benodigd?
• Is het de overkapping sterk genoeg, of wordt dit erg krap en moet er aan gerekend worden? Met 8 panelen en 10 betonvoeten kom ik op een totaal gewicht van 500-600kg.
• Zie ik andere zaken over het hoofd waar ik op moet letten?

Mochten er andere tips of info zijn dan is dat ook meer dan welkom. Ik hoop zeer grote collectieve wijsheid op Tweakers mij verder kan helpen .

Alvast bedankt!

[JukeboxBill]

Ik neem aan dat de hoofdbalken rondom aan de buitenkant liggen?
Wat is de hart op hart afstand van de liggers en wat is de overspanning: 4 meter?
Het zal niet zo gauw instorten, maar je wilt ook niet dat het dak te veel gaat doorzakken, waardoor er bij regenval ook nog eens een paar honderd liter water op het dak blijft liggen.

[MZwier]

Met hoofdbalken bedoel ik de buitenkant inderdaad. De grootste overspanning over de lengte is 3,3m. Qua diepte is de overspanning 3,2m. H.o.h. afstand van de liggers is 55cm.

Dat laatste is een goed punt, kan morgen eens met een waterpas kijken of het afschot voldoende lijkt.

[ Voor 7% gewijzigd door MZwier op 01-08-2022 15:03 ]

[MZwier]

Bump

[Yaay]

Goodwe doet aan schaduwmanagement, zoals hier vaker geroepen wordt maken optimisers/micro’s van schaduw geen zon, zullen wellicht iets beter presteren met maar zo beperkt dat dit de investering niet waard is.

Voor het gewicht zou ik een constructeur even laten meekijken.

[Terran]

Ben bang dat je dak niet berekend zal zijn op een de extra last. Vergeet niet dat er in de winter zomaar een x een halve meter sneeuw er bij kan komen.

[Ronald]

Omvormer 2500W is te licht voor 3160Wp, pak voor die 5 tientjes de 3kW

[MZwier]

@Ronald Bedankt voor de input, zal in ieder geval gaan voor de 3kW variant. Mocht het niet te zwaar worden.

Heb het een en ander aan berekeningen gedaan, en kom op een totale doorbuiging van 1.37+1.5mm (tot. 2,87mm), liggers respectievelijk hoofdbalken. Deze doorbuiging zou er dan bij komen t.o.v. van wat nu het geval is. De maximale buigspanning in de hoofdbalk is 3,8 MPa t.g.v. de extra belasting, nu is het eigengewicht van hout aardig beperkt. Dan blijft belasting van water over.

Voor de geïnteresseerden, zie hieronder de berekende situatie;


Ik heb hierbij de aannames gedaan van punt belastingen in het midden, van de liggers. Totaal gewicht van de installatie zal zo'n 500-600 kg extra zijn. Verdeeld over ca. 9 liggers (in werkelijkheid een paar meer) kom ik dan +/- 750N per ligger. Dan de liggers berekend


Deze leunen op twee liggers wat resulteert in een belasting van 375N per ligger. Dit geeft het volgende berekening.




Als de max berekende doorbuiging klopt, +/- 3mm zou dit over het gehele oppervlak resulteren in ca. 60L (0.003x20x1000) extra water op het dak. Dit lijkt aardig mee te vallen in dit geval.

Ik heb de volgende vragen:

• Ziet iemand grove fouten in de berekening en zit ik op een reeël antwoord?
• Qua oplegging heb ik een vaste inklemming gebruikt, voor de liggers lijkt me dit prima. Voor de hoofdbalken weet ik dit compleet zeker. Kloppen deze aannames?
• Klopt mijn conclusie dat het waarschijnlijk wel goed gaat qua belasting?
• Welk ballast loos systeem is te krijgen welke goed toepasbaar is in deze situatie en ook particulier verkrijgbaar?

[ Voor 3% gewijzigd door MZwier op 02-08-2022 21:02 ]

[MZwier]

Het belasting vraagstuk heb ik grotendeels uitgewerkt, je lijkt er sterk op dat dit wel goed gaat.

Nu heb ik het idee de panelen in een oost west opstelling te zetten. Dit geeft het het maximaal aantal panelen met minimale, montage benodigdheden. Ik vraag me nog af of het mogelijk is om 4 panelen oost en 4 panelen west te leggen en deze aan te sluiten op een omvormer met 1 string en 1 mppt (GoodWe 3000 XS).
