Zonnepanelen combineren

[Nomad]

Ik heb een paar vraagjes die ik aanvankelijk te kort vond om een eigen topic voor aan te maken, maar waar ik het antwoord zo snel niet goed op kan vinden en om het goed te begrijpen is een eigen topic misschien toch het handigst. En nu ik typ ontdek ik dat ik toch meer vraagjes heb

Ik heb een schuin dak (40 graden op zuid) waar ik 15 panelen op kwijt kan (liggen momenteel 11, die gaan naar de schuur, er komen 15 nieuwe op het huis dak). En een uitbouw (plat dak) tegen dat schuine dak waar ik 2 panelen op kwijt kan. Daar een constructie op bouwen waardoor de panelen ook op 40 graden staan is niet mooi (o.a. door dakraam), dus ik zou die panelen onder misschien 25 graden max willen zetten. 1 van die 2 panelen ligt ook nog in de ochtend in deel-schaduw. Kortom, die 2 zijn niet ideaal, maar ik wil wel graag mijn dak in 1x zo vol mogelijk leggen en die 2 er toch bij zien te krijgen.

De omvormers (ja 2, want 2x 1 fase ipv 1x 3 fasen) hangen straks op zolder, beiden hebben een eigen groep (en fase) beschikbaar.
- Omvormer 1: (Nog te kopen Growatt min 3600 TL-XE) komen 10x385Wp aan te hangen en heeft nergens schaduw, tot zover geen vragen
- Omvormer 2 is een bestaande omvormer (GoodWe 3000NS) die ik wil hergebruiken vanwege de schaarste (3000W), wil ik 7 panelen aan hangen. 5x385Wp en die 2 op de uitbouw....die 2 op de uitbouw mogen fysiek groter zijn en daardoor denk ik aan deze Hyundai. De ene werkt alleen op [46,6 Voc / 38,8VMPP] en de andere op [41,78Voc / 35 VMPP].
Vraag 1 betreft omvormer 2: Is dat met optimizers op te lossen en moet ik dan alle 7 panelen van optimizers voorzien of slechts de 2 met hogere voltage/opbrengst...1 van die 2 Hyundai's heeft begin van de dag schaduw, dus die sowieso lijkt mij.
Vraag 2: Kan ik met een SolarEdge Key mijn bestaande omvormer (goodWe 3000NS) gebruiken om die 7 panelen aan te sluiten, of moet ik toch een SolarEdge omvormer kopen om gezeik te voorkomen (slecht leverbaar lijkt het?)

Vraag 3: Of haal ik mijzelf een hoop gezeik op de nek en kan ik beter 17 gelijke panelen kopen, verdeelt over 2 omvormers met alleen diegene die in de ochtend in de schaduw staat aansluiten met 1 optimizer (wederom wel i.c.m. een SolarEdge Key?). Het scheelt 210Wp of ik wel/niet die 2 panelen van een groter type doe)
Vraag 4: Maakt eigenlijk alleen de spanning van een paneel uit of je wel/niet makkelijk in serie op 1 string kan aansluiten? Of is dat ook te kort door de bocht? Want anders kan ik nog die Hyundai's vervangen door misschien een groter paneel die qua spanning wel gelijk is met die 385Wp panelen?

[ Voor 6% gewijzigd door Nomad op 29-07-2022 17:35 ]

[Ronald]

Ik houd van tabellen... dit is super moeilijk voor de beeldvorming.


1) Gaan die Hyundai op dezelfde oriëntatie liggen als de 385ers?

2) Wat is een SolarEdge Key???

3) 210Wp is natuurlijk niet erg veel moeite en kosten waard

4) Spanning boeit niet.. alles draait om stroom. gelijke stroom bij gelijke zonnestand.

[DukeBox]

Die 2 panelen zou ik op een micro aansluiten, veel te veel gedoe om die in een andere string op te nemen.

[Nomad]

De hyundai's zouden op de uitbouw komen, zelfde orientatie, enige verschil is ipv onder 40 graden onder ongeveer 25 graden maximaal.

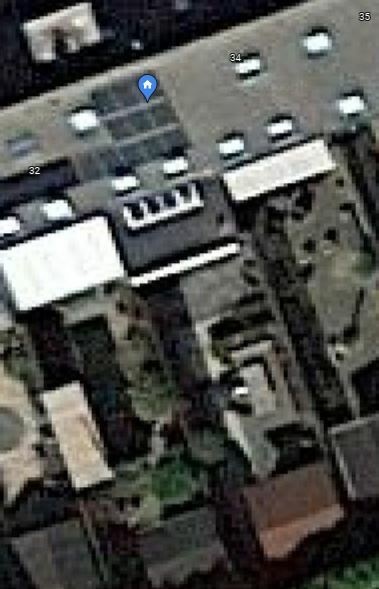

In deze luchtfoto zie je de oude 11 panelen nog (mijn huis is met blauwe "home" pijltje van google.
Ligt nu

....[][][] 3
....[][][] 3
[][][][][] 5

^^ zo, 11 stuks totaal

Nieuwe situatie zoals hieronder:

▬ [][][] 1+3 (1 landscape+3 portrait)
▬ [][][] 1+3 (1 landscape+3 portrait)
[][][][][] 5 portrait
[]..[] 2 portrait

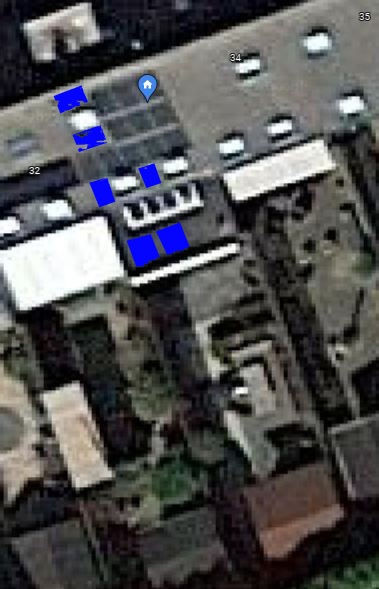

Of, als je makkelijker wilt, dan kan blauwe blokjes over de bestaande situatie ook


en dan op dak nog platte dak nog 2 (er is ruimte voor meer op de foto, maar daar staat ondertussen een grote airco split unit bij op). Dus er 220cm bij 220cm aan ruimte nog beschikbaar voor panelen.

2) Wat is een SolarEdge Key???

Dat is een apparaatje die zorgt dat je Solar Edge optimizers op elke omvormer kan gebruiken dacht ik?

4) Spanning boeit niet.. alles draait om stroom. gelijke stroom bij gelijke zonnestand.

Dit is inderdaad een puntje wat ik nog niet goed begrijp. Ze staan in serie, dus voltages kan je optellen, maar Ampere blijft juist gelijk dus. En de panelen nemen de zwakste amperage (is dat een woord?) over van de serie panelen, dus ik moet zorgen dat ze allemaal dat gelijk hebben?

DukeBox schreef op vrijdag 29 juli 2022 @ 20:07:
Die 2 panelen zou ik op een micro aansluiten, veel te veel gedoe om die in een andere string op te nemen.

Dat is een goede, had ik nog niet aan gedacht, maar maakt de complexiteit wel een stuk makkelijker. Hoe sluit ik dat alleen aan, ik mag het niet zomaar bij de groep opduwen van 1 van de omvormers of wel? (rekening houdend met de max van 16a per groep uiteraard).

[ Voor 14% gewijzigd door Nomad op 29-07-2022 20:18 ]

[DukeBox]

Nomad schreef op vrijdag 29 juli 2022 @ 20:13:
.. Hoe sluit ik dat alleen aan, ik mag het niet zomaar bij de groep opduwen van 1 van de omvormers of wel? (rekening houdend met de max van 16a per groep uiteraard).

Het netste is dan een pv verdeler (zou ik zelf ook doen) maar met 2 panelen kan je ze ook 'stekkeren' (mag maar zou ik zelf niet doen).

[Nomad]

DukeBox schreef op vrijdag 29 juli 2022 @ 20:20:
[...]

Het netste is dan een pv verdeler (zou ik zelf ook doen) maar met 2 panelen kan je ze ook 'stekkeren' (mag maar zou ik zelf niet doen).

Ahja, net zoals je zou doen met een wasmachine op de zonnepanelen groep...2 apparaten binnen dat "meterkastje"...ja dat is wel een optie op zich.
Heeft een micro-omvormer niets meer nodig dan wat er onder een zonnepaneel zelf zit (zo'n IQ7a ofzo).
Maar die levert max 350W, lees ik dat goed? Is dat niet zonde van de 490Wp die het paneel kan (en op het zuiden doen mijn huidige panelen met 3300Wp ook regelmatig de omvormer aftoppen op 3000W..dus de ligging is goed. VA is ongelijk aan W vanwege de wisselspanning, excuus. Al snap ik nog niet wat die micro-omvormer max kan leveren aan de stekker nu

[ Voor 8% gewijzigd door Nomad op 29-07-2022 20:29 ]

[teacher]

Vraag 2: Kan ik met een SolarEdge Key mijn bestaande omvormer (goodWe 3000NS) gebruiken om die 7 panelen aan te sluiten, of moet ik toch een SolarEdge omvormer kopen om gezeik te voorkomen (slecht leverbaar lijkt het?)

Die solaredge key moet je gebruiken bij de indop optimizers (de p401i). Die zijn lastigjes te vinden.

Wat je kan doen is een se2000m van solaredge van marktplaats afhalen (let ff op de isc van de panelen) als je per se de solaredge kant op zou willen. Voor een "gewone" solaredge omvormer is je string daar te klein, of je moet alles op solaredge zetten,
.

Alternatief is een tigo optimizer (maar die kan ook van schaduw geen zon maken), of micro omvormers.

[DukeBox]

Met 2 panelen zou ik zelf een aps ds3(-l) nemen of low budget een hoymiles.

[Nomad]

De airco/warmtepomp staat er nu en de definitieve ruimte voor de 2 losse panelen is nu ook bekend. En eigenlijk is het formaat van de 385Wp handiger dan extra grote panelen van 400+Wp. Dan kan je ook moeilijk nog manoeuvreren op het dak en dat is niet handig.

Ik ben dus van plan 17x JA Solar 385Wp te kopen en daar 15 van te plaatsen op het schuine dak en 2 op de uitbouw.

7 (2695Wp) komen op een 3000W omvormer (die ik reeds heb) en 8 (3080Wp) komen op een nieuwe GoodWe 3600T-DS.

Mijn vraag is: de streng van 8 panelen zullen er 6 van het schuine dak zijn (40 graden) en 2 met ongeveer 20 a 25 graden op het platte dak, orientatie gelijk verder). Op die 2 op het platte dak wil ik zodoende optimizers geven omdat de hoek anders is en ze in de ochtend wat schaduw krijgen (van die warmtepomp unit naast hun). Heb ik voldoende aan 2 optimizers omdat alleen die 2 onhandig zijn, of moet de hele streng van 8 een optimizer? En werkt dat zomaar met een Growatt omvormer? Want meestal zie ik solar-edge optimizers aan een solar-edge omvormer hangen. Maar solar-edge omvormers is momenteel niet aan te komen lijkt het.

[DukeBox]

Ik zou verschillende graden niet combineren, die zorgen dat ze beiden niet optimaal werken, ook niet met optimizers.
