Lekstroom vanaf radiator naar stekkerdoos

[DraadbreuQ]

Even een vraag naar aanleiding van een hobbywerkje waar ik vandaag mee bezig was.

Na het een en ander te hebben gelezen over lekstroom vanaf desktops, laptops en overig maken we ons thuis toch wat drukker over het ontbreken van randaarde. Er zijn maar enkele wandcontactdozen in het huis die over een randaarde aansluiting beschikken (keuken, CV ketel, ventilatie). Noem het overkill, maar het is toch fijner om te weten dat je apparatuur zichzelf niet langzaam frituurt en het qua elektra verder gewoon goed zit.

Nu weten wij eigenlijk al dat de woningcorporatie diverse regels aan de laars lapt. Er zijn een jaartje terug zonnepanelen geplaatst, waarbij meer dan 25% wijzigingen aan de meterkast zijn aangebracht en ook een groep werd bijgeplaatst. Gelet op de wetgeving zou dan direct alle bestaande electra moeten worden aangepast om aan de laatste normen te voldoen. Dat er in de hele gemeente geen haan naar kraait als ze dit nalaten, is ons al bekend.

Nu maak ik graag meteen duidelijk dat ik NIET van plan om randaarde te forceren door de stekkerdoos van mijn PC's met een draadje aan de verwarmingsbuis te hangen. Wel heb ik dit stroomschema gebruikt om te testen of er sprake is van lekstroom. Hiervoor heb ik vanmiddag een lekstroomverklikkertje in elkaar gesoldeerd.

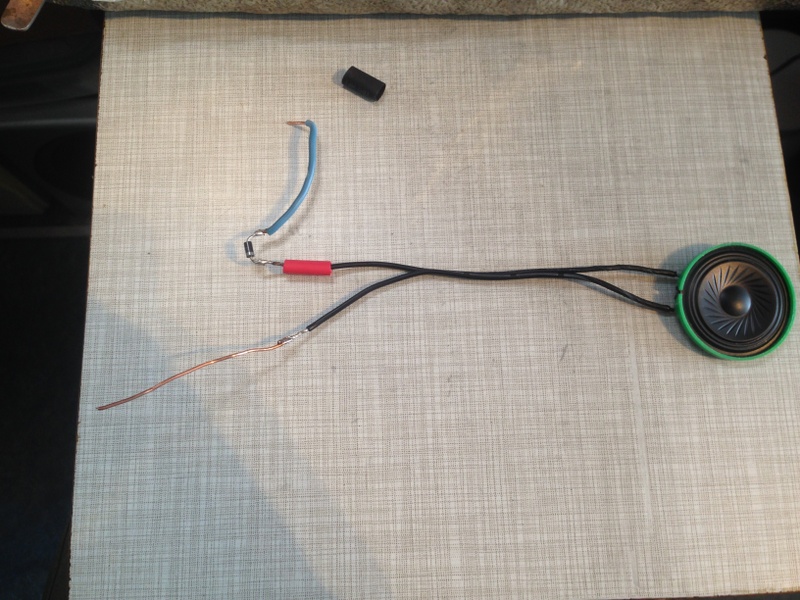

In de foto zien jullie een speakertje met een diode op de blauw(rode) draad. Deze diode maakt duidelijk welke kant (+) en (-) is. Het is gewoon een speakertje uit een wenskaart, maar het volstaat voor mijn proof-of-concept.

Met een transformatortje op 3V 330mA heb ik getest of alles werkte zoals verwacht. De speaker geeft een 'klikgeluidje' als ik (+) aansluit op de blauw(rode) draad en (-) op de zwarte. Andersom gericht produceert het apparaat, precies zoals verwacht, geen geluid. Het is dus zeker geen high-end apparaat, maar wel eentje die eenrichtingsverkeer verklapt.

Nu heb ik de (+) van de verklikker op de randaarde plug van mijn stekkerdoos gezet en de (-) op de verwarmingsbuis. De wandcontactdoos waar de stekkerdoos stroom uit trekt, beschikt niet over randaarde. Met deze setup is te horen dat er inderdaad stroom door de verklikker gaat. Geheel tegen mijn verwachting in gaat er vanaf de verwarmingsbuis ook een lekstroom richting de stekkerdoos (diode=eenrichtingsverkeer).

Verrast door deze bevinding, pakte ik mijn multimeter. Daarmee trof ik 0.007 V gelijkstroom, ongeacht de richting. Ook meet ik een volle 161 volt wisselstroom tussen de randaarde plug van de stekkerdoos en de verwarmingsbuis.

Wat ik hieruit begrijp, is dat de CV-ketel in de wandcontactdoos waar deze op is aangesloten dus niet over een correct aangesloten randaarde beschikt (hier is dus wel een randaarde plug aanwezig). Anders zou er toch met geen mogelijkheid een lekstroom vanaf de radiator naar de stekkerdoos van mijn PC kunnen lopen? Heb ik dat bij het rechte eind of zie ik zaken over het hoofd?

Klikker met diode


Klikker met diode, krimpkousjes en wat netheidsdrang

[jeroen3]

Waarom verwacht je DC lekstroom terwijl je een AC elektriciteitsnetwerk hebt?

De spanning die je meet op bijvoorbeeld de behuizing van je computer is puur het resultaat van de netfilters intern. Vrijwel elk modern apparaat heeft dit. Intern zitten een aantal condensatoren die hoogfrequente storing filteren.



Condensatoren laten wisselspanning door, dus komt er spanning op de randaarde van je stekkerblok.
Normaal is dat geen probleem, want je hebt netjes randaarde naar een echte aardpin.

Maar die ontbreekt bij jou, dus meet je ongeveer de helft van de netspanning. Want condensatoren zijn weerstanden voor wisselspanning. Dus is dat filter nu een spanningsdeler.

Nu zijn deze condensatoren klein genoeg dat de totale lekstroom vrij klein blijft. Enkele micro-ampere. Met meerder apparaten op jouw stekkerblok kan dit wel oplopen tot milliamperes. Maar zoals hebt ondervonden ging je speakertje niet in vlammen op dus het valt reuze mee.

Als het goed is heb je een 30mA aardlekschakelaar of automaat, die detecteert of stroom via een andere weg terug loopt dan fase en nul, bijvoorbeeld je CV leidingen, en gaat open wanneer dit tussen de 15 en 30mA komt. Dat is veilig.

Gelukkig voor jou loopt er geen pure DC, want daarop werken normale aardlekschakelaars niet. Sterker nog, ze trippen dan helemaal niet, ook niet wanneer er AC tegelijk loopt.

[popie]

Je kan simpel meten ook of een stopcontact aangesloten is aan de aarde. Tussen de fase en aarde zou je ook 230v ac moeten meten. Het zegt nog niet alles over de aarde. Als je aardpen een hoge weerstand heeft dan heb je er nog weinig aan.

[DraadbreuQ]

jeroen3 schreef op zaterdag 23 juli 2022 @ 19:50:
Waarom verwacht je DC lekstroom terwijl je een AC elektriciteitsnetwerk hebt?
De spanning die je meet op (....)

Helder uitgelegd, vandaag dus weer een stukje wijzer geworden.
Ik zal hier even over nadenken.
Misschien toch eens uitzoeken of ik een mbo elektrotechniek kan doen met zo'n STAP budget.
