Benodigd type SFP connector voor glasvezelrouter

[ArHu]

Sinds ruim twee jaar woon ik in zuid Spanje wat erg goed bevalt. We hebben hier een glasvezelverbinding waarbij de kabels gewoon over elektriciteitspalen in de lucht hangen. Dat was even wennen vergeleken met hoe de aanleg van glasvezel in Nederland is, maar ondanks dat het er wat primitief uitziet is de verbinding erg stabiel.

Mijn uitdaging is als volgt. Ik zou in plaats van de meegeleverde router van de ISP graag mijn eigen router willen gebruiken. Hiervoor heb ik echter details nodig over het type SFP connector welke ik nodig heb. Ik heb de helpdesk van de internet provider al vele malen gebeld en geprobeerd te mailen, maar helaas blijkt dat de helpdesk ontzettend slecht is; tickets nooit opgevolgd worden op een bepaald moment met een onzinbericht gesloten worden en een mail adres is niet te vinden (geldt trouwens precies hetzelfde voor de alternatieve glasvezelprovider die hier beschikbaar is).

Om die reden bewandel ik nu de alternatieve route van het zelf uitvinden van de de benodigde SFP connector. De volgende informatie heb ik tot nu toe verzameld:

Huidige router

• Huawei EG8247Q
• Pagina: https://e.huawei.com/en/p...access/access/onu/eg8247q
• User manual: https://forum.huawei.com/...nual/thread/688727-100181

Volgens de user manual heeft deze router een SC/APC optische poort waarbij de afkorting lijkt te betekenen Subscriber Connector/Angled Physical Contact.

Als ik naar de volgende afbeelding kijk (bron: [1]) zou de connector er uit moeten zien zoals de derde.

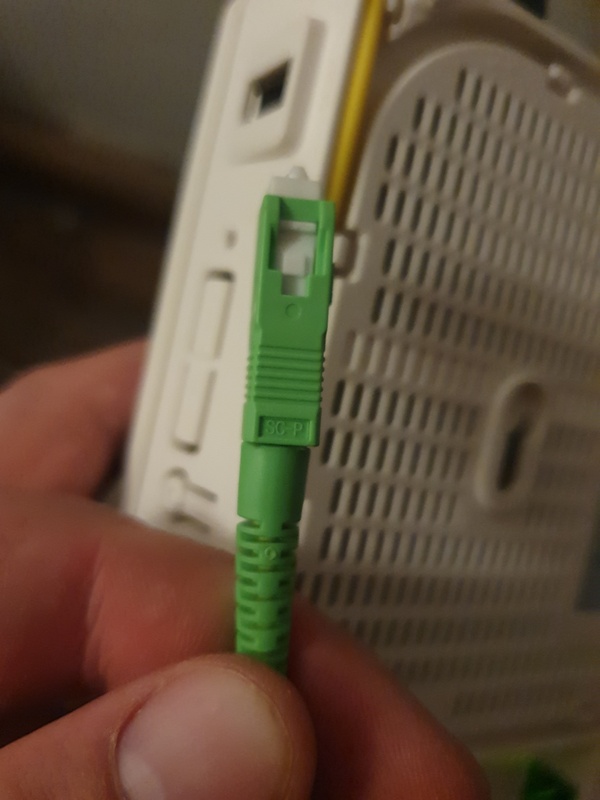

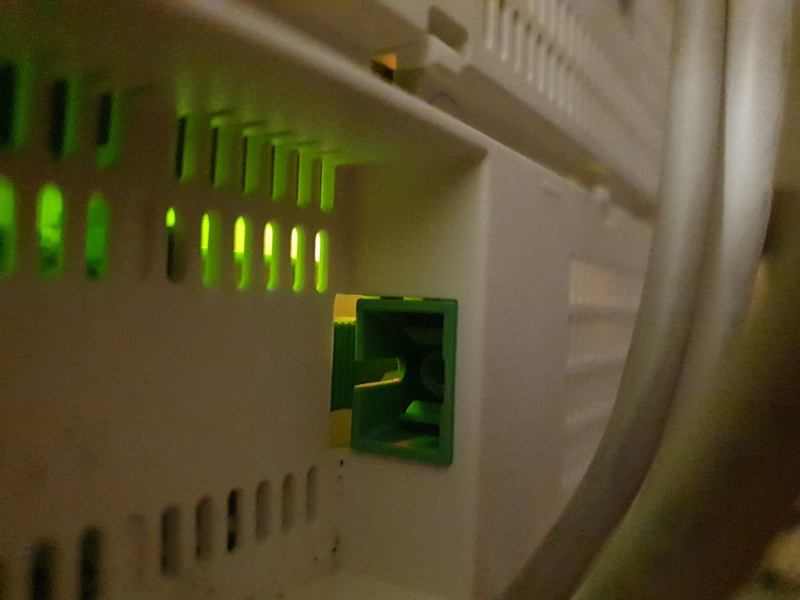

Als ik echter de kabel uit mijn router haal zie ik de een connector welke meer iets weg heeft van de UPC connector. Zie hier enkele foto's van hoe de connector en poort eruit zien.











Momenteel heb ik nog een MikroTik Routerboard RB2011UiAS-2HnD-IN^[2] liggen, maar ben van plan die binnenkort te vervangen door een Ubiquiti EdgeRouter X SFP^[3].

Welk type SFP connector zou ik moeten bestellen om de glasvezelkabel aan mijn eigen apparatuur te kunnen koppelen? Als ik bijv. op fs.com^[4] kijk lijken er nog allerlei variabelen (wavelength, data rate, km reach, verschillende dBm waarden, etc.) te zijn, welke daarvan zou ik nog rekening mee moeten houden? En zou elke SFP connector die compatible is met de glasvezelverbinding ook compatible zijn met de bovengenoemde routers, of zit daar ook nog verschil in?

Indien relevant, hier nog wat informatie welke ik uit de Huawei router getrokken heb.

VLANs

WAN Name	Status	IP Address	VLAN/Priority	Connect
1_TR069_R_VID_20	Connected	10.194.73.68	20/5	AlwaysOn
2_INTERNET_R_VID_10	Connected	185.48.x.x	10/0	AlwaysOn
3_VOIP_R_VID_30	Connecting	--	30/6	AlwaysOn

2_INTERNET_R_VID_10

MAC Address:	4C:F5:5B:XX:XX:XX
VLAN:	10
Policy:	Use the specified value
Priority:	0
NAT:	Enable
IP Acquisition Mode:	DHCP
IP Address/Subnet Mask:	185.48.x.x/255.255.255.224
Gateway:	185.48.x.x
DNS Servers:	8.8.8.8,8.8.4.4
Lease Time:	14400 s
Remain Lease:	13596 s
NTP Servers:
Time Zone Info:
SIP Servers:
Static Route:
Vendor Info:
Online Duration (dd:hh:mm:ss):	00:00:13:26

ONT information

	Current Value	Reference Value
Optical Signal Sending Status:	Auto	Auto
TX Optical Power:	1.93 dBm	0.5 to 5 dBm
RX Optical Power:	-18.70 dBm	-27 to -8 dBm
Working Voltage:	3338 mV	3100 to 3500 mV
Bias Current:	16 mA	0 to 90 mA
Working Temperature:	42 ℃	-10 to +85 ℃
CATV RX Power:	-2.43 dBm	-8 to +2 dBm
CATV Output Power:	-- dBmV	≥17 dBmV

Referenties
[1] https://www.fiberopticsha...atibility-apc-upc-pc.html
[2] https://mikrotik.com/product/RB2011UiAS-2HnD-IN
[3] https://store.ui.com/products/edgerouter-x-sfp
[4] https://www.fs.com/c/100m-1g-modules-57?sort_order=price

[PhilipsFan]

Ik heb geen verstand van glasvezel, maar is het probleem hier echt alleen de connector? Moet de router die je erop gaat aansluiten ook niet iets weten over de configuratie van de internetprovider? Of levert de provider daar bestandjes voor?

[FatalError]

Ik gok dat er PON gebruikt wordt. Best lastig dan om een geschikte SFP te vinden.
Overigens, ik zou die edgerouter links laten liggen. Slechte software support vanuit de fabrikant.
Pak dan een moderne mikrotik, de 4011 of 5009, of evt. de HEX S.

[ArHu]

PhilipsFan schreef op vrijdag 22 juli 2022 @ 23:11:
Ik heb geen verstand van glasvezel, maar is het probleem hier echt alleen de connector? Moet de router die je erop gaat aansluiten ook niet iets weten over de configuratie van de internetprovider? Of levert de provider daar bestandjes voor?

Goed punt, de tweede uitdaging wordt inderdaad de configuratie, al lijkt het wanneer ik naar de configuratie kijk erop dat er simpelweg een DHCP client op een bepaald VLAN draaien voldoende zou moeten zijn.

[ArHu]

FatalError schreef op vrijdag 22 juli 2022 @ 23:15:
Ik gok dat er PON gebruikt wordt. Best lastig dan om een geschikte SFP te vinden.
Overigens, ik zou die edgerouter links laten liggen. Slechte software support vanuit de fabrikant.
Pak dan een moderne mikrotik, de 4011 of 5009, of evt. de HEX S.

Hoe lastig is het dan? Kwestie van 5 verschillende SFP modules aanschaffen en kijken welke werkt? Of is het complexer dan dat.

En interessant inzicht dat waarschijnlijk PON gebruikt wordt door de provider, bij de alternatieve provider hier heb ik inderdaad vernomen dat ze ook PON gebruiken, dus dat zou goed kunnen. Klopt het dat PON via timesharing (TDM) werkt en er dan nog een bepaalde configuratie nodig is om de juiste timings te gebruiken o.i.d.?

Goede suggesties wat betreft de router, zelf kwam ik bij de EdgeRouter X SFP uit omdat ik al allerlei UniFi accesspoints hier heb hangen, maar ik was niet op de hoogte van de slechte support voor dit apparaat.

[ Voor 11% gewijzigd door ArHu op 22-07-2022 23:39 ]

[Dyckie]

Groene connectoren is altijd APC versie.

[hcQd]

Voor PON moet de ONT worden geregistreerd bij de provider (of je moet er eentje zoeken waarbij je het serienummer kunt wijzigen, vooropgesteld dat je die van je huidige ONT weet). Ook moet je weten welke variant er wordt gebruikt GPON of XGS-PON.

De hoek op de connector is slechts 8⁰, dus dat zie je niet zo snel, is ook niet belangrijk, want als de module iets anders gebruikt dan zet je er gewoon in kort kabeltje tussen.

[FatalError]

Op het Mikrotik forum loopt een topic over PON SFPs in Spanje
https://forum.mikrotik.com/viewtopic.php?t=116364
Ik weet niet welke provider je hebt, maar misschien is het interessant om dit door te lezen.
Er worden diverse modules besproken.
Zoals gezegd: het is helaas geen plug&play.

[ArHu]

hcQd schreef op zaterdag 23 juli 2022 @ 00:11:
Voor PON moet de ONT worden geregistreerd bij de provider (of je moet er eentje zoeken waarbij je het serienummer kunt wijzigen, vooropgesteld dat je die van je huidige ONT weet). Ook moet je weten welke variant er wordt gebruikt GPON of XGS-PON.

De hoek op de connector is slechts 8⁰, dus dat zie je niet zo snel, is ook niet belangrijk, want als de module iets anders gebruikt dan zet je er gewoon in kort kabeltje tussen.

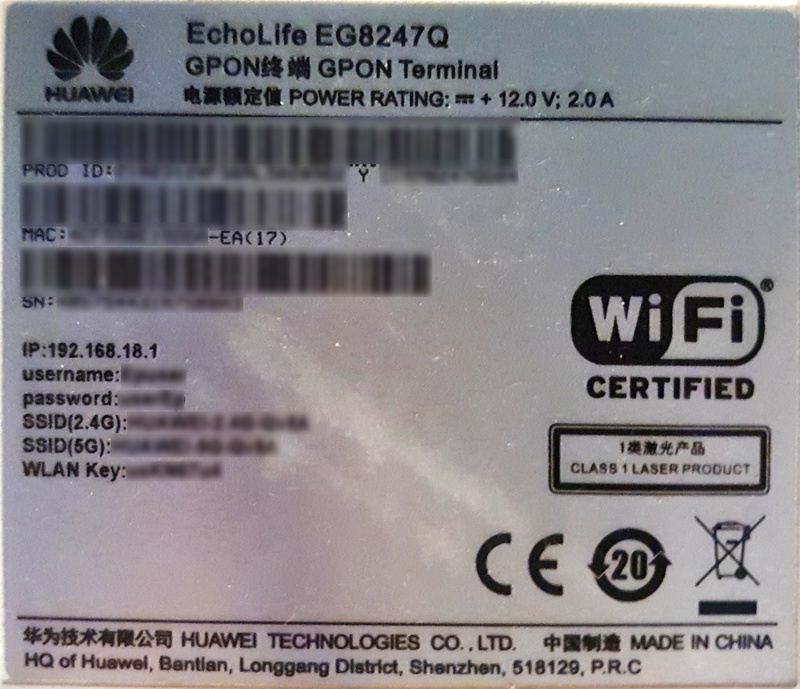

Had afgezien van het productnummer niet uitgebreid naar het label op de router gekeken, maar het blijkt inderdaad GPON te zijn. De digits van het label op https://support.huawei.com/enterprise/en/doc/EDOC1100194958 zien er soortgelijk uit, wat zou inhouden dat ik daar in ieder geval het ONT serienummer heb.

Wat betreft de connector, dat verklaart het; de schematische afbeelding was gewoon een beetje misleidend, maar het puntje van de connector heeft dus een nauwelijks zichtbare 8 graden hoek, en is dus gewoon APC.

FatalError schreef op zaterdag 23 juli 2022 @ 07:23:
Op het Mikrotik forum loopt een topic over PON SFPs in Spanje
https://forum.mikrotik.com/viewtopic.php?t=116364
Ik weet niet welke provider je hebt, maar misschien is het interessant om dit door te lezen.
Er worden diverse modules besproken.
Zoals gezegd: het is helaas geen plug&play.

Dank voor de link, mijn provider (Vivacable) staat er helaas niet bij, maar er stond wel een xml config welke wat info geeft de variabelen van de ONT: https://forum.mikrotik.com/viewtopic.php?p=599938#p583158.

Het lijkt echter wel een behoorlijke uitdaging (in ieder geval op Mikrotik) om het serienummer van de ONT aan te passen zodat deze geaccepteerd wordt. Mogelijk dat ik nog wat rondkijk om andere hardware te vinden die dat wel zou kunnen, maar voor nu laat ik het dan even rusten. (Lelijk) alternatief is dat ik de router gewoon in bridge mode zet en dan mijn eigen router erachter zet.

[FatalError]

Op elke andere SFP router heb je dezelfde uitdagingen. Dan is bridge mode toch het makkelijkste.
