Z-wave component opnemen in een wisselschakeling

[René P]

Beste lezer,

Ik heb een PoE gevoede IP-Camera in mijn vakantiehuis staan om de boel in de gaten te houden als er niemand is. Wanneer het huis wel verhuurd is, kan de huurder d.m.v. een schakelaar de voeding naar de IP-camera onderbreken waardoor deze dus uit gaat. Zo heeft de huurder z'n privacy. Echter wanneer de huurder weg gaat en vergeet om de IP-camera weer aan te zetten, dan wil ik dit op afstand doen m.b.v. een Z-wave component bijvoorbeeld van Fibaro. Echter hoe ik dit moet doen is me dus niet duidelijk.
Heeft iemand een suggestie?

thx

[Gizz]

Dit is eenvoudig, gewoon een module pakken waar je een schakelaar op kunt aansluiten. Dan kun je zowel via de software als een fysieke schakelaar de camera schakelen.

Bijvoorbeeld de Fibaro Switch 2

[ Voor 29% gewijzigd door Gizz op 10-07-2022 13:43 ]

[René P]

Het component is het probleem niet. De Fibaro Double Smart Module lijkt me het meeste geschikte component, omdat IP-camera's 12V voeding hebben. Maar uit de vaste wisselschakelaar (die de huurder bedient) komen twee zwarte schakeldraden. Waar ga ik die twee zwarte schakeldraden in stoppen?

[TBTL]

Hoe zit het met de huurder? Als jij op elk moment op afstand de camera aan kan zetten, ontneem je de huurder de controle over de camera. Hij heeft immers niet de garantie dat de camera uit staat als hij hem uitgeschakeld heeft.

[ Voor 36% gewijzigd door TBTL op 10-07-2022 14:14 ]

[Gizz]

René P schreef op zondag 10 juli 2022 @ 14:11:
Maar uit de vaste wisselschakelaar (die de huurder bedient) komen twee zwarte schakeldraden. Waar ga ik die twee zwarte schakeldraden in stoppen?

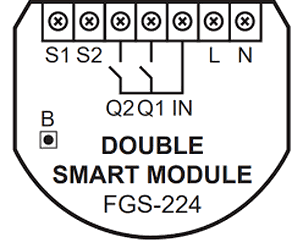

S1 en S2.

[René P]

S1 en S2 zijn toch uitgangen. Er is maar 1 ingang genaamd “IN”

[Gizz]

@René P de S staat voor Switch en is een ingang.

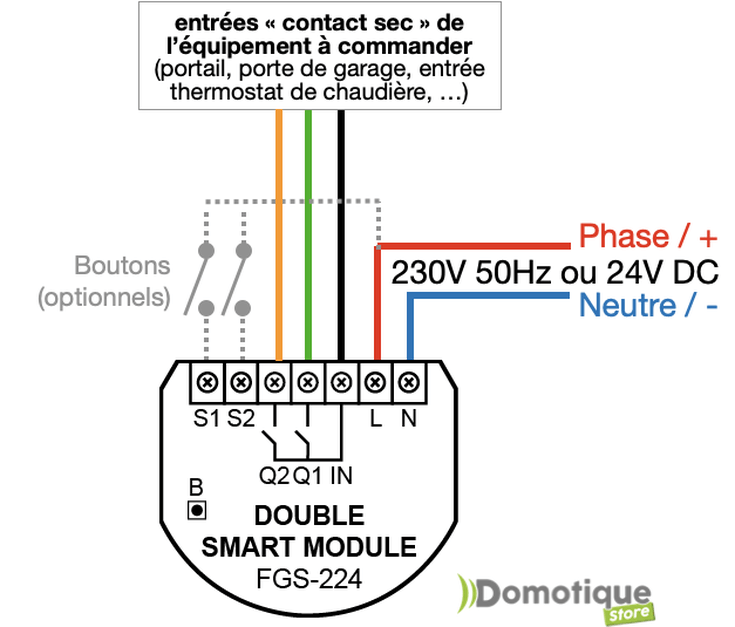

Even van rechts naar links:

• L + N = fase (bruin) en neutraal/nul-draad (blauw) om de module zelf te voeden. In dit plaatje is rood gebruikt , maar die passen we voor 230V niet toe in Nederland
• In: de 12V die in de module gaat (in het plaatje zwart) en afhankelijk van de stand van Q1 of Q2 wel of niet door kan stromen naar de verbruikers, geel en groen (in dit geval jouw camera's).
• S1 + S2: als je met een fysieke schakelaar spanning zet of juist spanning weghaalt op S1, dan zal Q1 schakelen. Hetzelfde geldt voor S2 en Q2.

edit: hier nog een plaatje van een iets andere module (volgorde is iets anders en de In ontbreekt omdat deze alleen met 230V werkt en die pakt hij al van de L), waar ze letterlijk de knoppen hebben getekend. Misschien maakt dat het makkelijker om te doorgronden:

[ Voor 45% gewijzigd door Gizz op 10-07-2022 14:54 ]

[tlpeter]

René P schreef op zondag 10 juli 2022 @ 14:11:
Het component is het probleem niet. De Fibaro Double Smart Module lijkt me het meeste geschikte component, omdat IP-camera's 12V voeding hebben. Maar uit de vaste wisselschakelaar (die de huurder bedient) komen twee zwarte schakeldraden. Waar ga ik die twee zwarte schakeldraden in stoppen?


[Afbeelding]

Niet denken in wisselschakeling. Zet de module voor de lamp (zie voorbeeld).
Ik heb op mijn overloop een lamp waar de zwave module in zit.

[René P]

Die twee plaatjes had ik eerder gevonden maar kon er geen chocola van maken. Jouw beschrijving maakt het me een stuk helderder. Dank daarvoor.

PS t.a.v. je eerdere opmerking inzake de privacy; er wordt op de fysieke schakellaar een 12V led geplaatst die de huurder aangeeft dat indien de led brand, de camera aan is.

[Gizz]

René P schreef op zondag 10 juli 2022 @ 14:57:
PS t.a.v. je eerdere opmerking inzake de privacy; er wordt op de fysieke schakellaar een 12V led geplaatst die de huurder aangeeft dat indien de led brand, de camera aan is.

Die opmerking was niet van mij, maar lijkt me een prima oplossing
