DSMR MQTT in Home Assistant

[Mx7733]

Goedemorgen,

Via smartgateways heb ik een slimme meter met wifi P1 aangeschaft omdat deze via HA uit te lezen zou zijn.

Nu is er een integration binnen HA, maar deze maakt geen verbinding. Dus heb ik via de uitleg van de site hem in de configuration.yaml geplaatst:

YAML:

sensor:
  - platform: dsmr_reader
  - platform: mqtt
    name: "Gasverbruik per uur"
    state_topic: "dsmr/reading/gas_hourly_usage"
    unit_of_measurement: 'm3'
  - platform: mqtt
    name: "Electriciteitsverbruik per uur"
    state_topic: "dsmr/reading/electricity_hourly_usage"
    unit_of_measurement: 'kW'

Zoals hier beschreven is. Nu krijg ik de volgende error:

Manually configured MQTT sensor(s) found under platform key 'sensor', please move to the mqtt integration key, see https://www.home-assistan...s/sensor.mqtt/#new_format

Ik heb deze sensor config omgebouwd naar:

YAML:

mqtt:
    sensor:
    - state_topic: "dsmr/reading/gas_hourly_usage"
      name: "Gasverbruik per uur"
      unit_of_measurement: 'm3'
    - state_topic: "dsmr/reading/electricity_hourly_usage"
      name: "Electriciteitsverbruik per uur"
      unit_of_measurement: 'kW'

En de error is verdwenen. Vervolgens heb ik een card toegevoegd (via dezelfde site):

YAML:

name: Huidig Energieverbruik
severity:
  green: 750
  red: 1500
  yellow: 1100
type: gauge
entity: sensor.dsmr_reading_electricity_currently_delivered
min: 200
max: 4000

Allen die blijft steenvast op 0.19kW staan, terwijl de sensor 252w aangeeft. Wasmachine aangezet en de online meter stijgt, naar 388w (?) maar de card blijft ongewijzigd..

Hoe kan ik nu controleren of mn sensor daadwerkelijk wordt uitgelezen? (gedaan via MQTT explorer, Stephan bedankt)
En heeft iemand deze sensor en wil hij/zij de config delen, dan kan ik wellicht leren wat ik verkeerd doe..

[ Voor 1% gewijzigd door Septillion op 09-07-2022 14:58 . Reden: yaml code tags ]

[S-te-fan]

Heb je de add-on dsmr reader ook geïnstalleerd? Want deze aangemaakte sensoren zijn afhankelijk van die add-on

Vervolgens moet je in de add-on de mqtt aanzetten

[Mx7733]

S-te-fan schreef op zaterdag 9 juli 2022 @ 12:51:
Heb je de add-on dsmr reader ook geïnstalleerd? Want deze aangemaakte sensoren zijn afhankelijk van die add-on

Vervolgens moet je in de add-on de mqtt aanzetten

Nee, die krijg ik niet online via WIFI. Krijg een "failed tot comminucate" terwijl de gaterway aangeeft de MQTT server te bereiken zonder errors, vandaar de manuele configuratie.

Benader ik dit nu verkeerd?

[S-te-fan]

Ik heb iets verkeerd, die meter stuurt al de data over mqtt. Dus die dsmr reader add-on kun je niet gebruiken volgens mij. En dan daarmee ook de dsmr-reader integratie niet.

Krijg je wel waardes binnen op de mqtt server? Probeer eens met mqtt Explorer te kijken welke berichten je allemaal binnenkrijgt.

Je zult sensoren handmatig dan kunnen aanmaken zoals op deze pagina uitgelegd.
https://www.connectix.nl/...tanden-in-home-assistant/

[Mx7733]

Ja, de MQTT explorer geeft aan dat er telegrams ontvangen worden. Dus dat lijkt te werken.

Allen de meters geven geen exacte waarden aan wegens de config errors. Ik volg ook letterlijk de link die je deelde. Vandaar de vraag of iemand er iets fout in ziet of zijn/haar werkende config gedeelte wil delen..

Iig bedankt voor het meedenken!

[Mx7733]

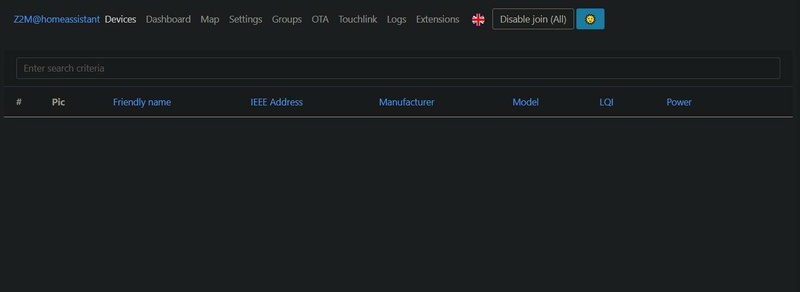

Moet de reader nog in de Zigbee2MQTT lijst staan?

[Raven__NL]

S-te-fan schreef op zaterdag 9 juli 2022 @ 12:51:
Heb je de add-on dsmr reader ook geïnstalleerd? Want deze aangemaakte sensoren zijn afhankelijk van die add-on

Vervolgens moet je in de add-on de mqtt aanzetten

Volgens mij is die addon niet nodig? Heb ik namelijk nooit gehad en ik kreeg/krijg waardes door. Alleen op dit moment krijg ik niet meer alle waardes door maar wel een aantal. Maar goed dat is een ander probleem waar ik nog niet naar heb gekeken.

@Mx7733 Ik zou eerst eens kijken of je sensors wel goed updaten door de entitie op te zoeken onder Developer tools -> states -> entitie opzoeken

En ook in DSMR reader of er geen MQTT pakketjes blijven hangen (Admin -> Outgoing MQTT message)

[ Voor 6% gewijzigd door Raven__NL op 09-07-2022 13:39 ]

[Mx7733]

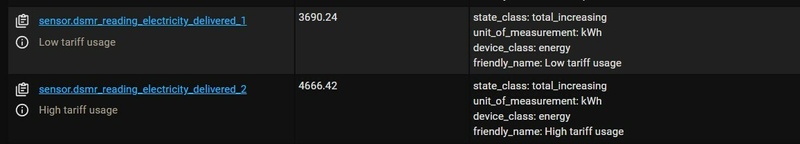

@Raven_NL Daar staan een aantal met waarden en veel met unknow. De unknow zijn veelal waar ik een waarde aan moet hechten, euro/kWh, returned (heb geen panelen).

Maar de meters lijken uitgelezen te worden:

[Mx7733]

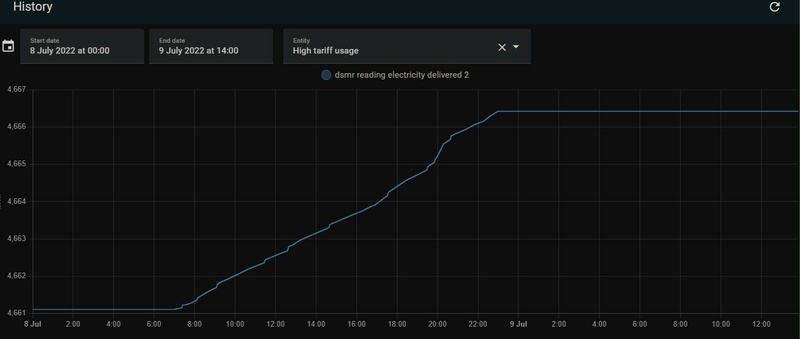

Grafisch wordt het ook weergegeven. Dus waarom de "card" niet werkt

[Mx7733]

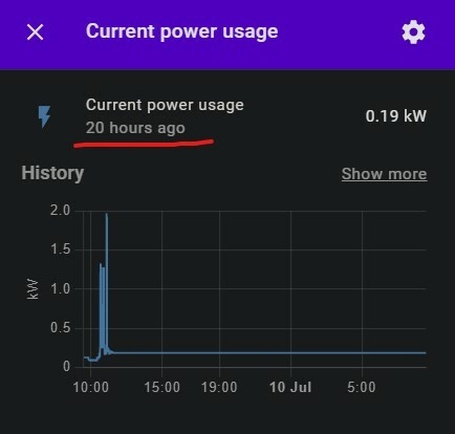

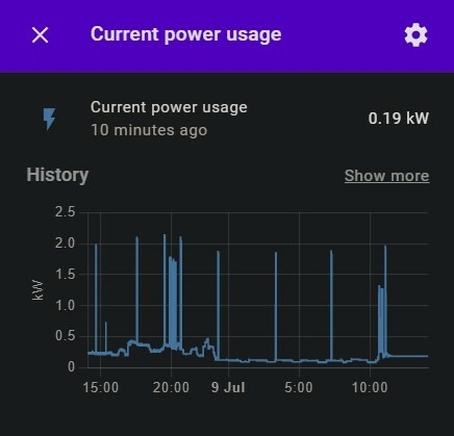

Het lijkt erop alsof deze sensor niet update:


deze blijft op 0.19 staat, terwijl mijn huidig verbruik, volgend de gateway is:

[ Voor 35% gewijzigd door Mx7733 op 09-07-2022 13:55 ]

[Gizz]

Mx7733 schreef op zaterdag 9 juli 2022 @ 13:53:
Het lijkt erop alsof deze sensor niet update:
[Afbeelding]

deze blijft op 0.19 staat, terwijl mijn huidig verbruik, volgend de gateway is:
[Afbeelding]

Wat zie je in MQTT Explorer?

[Unknown]

Hier zie ik mn huidige verbruik. Tenzij er wordt teruggeleverd, dan staat hij op 0

code:

cards:
  - type: gauge
    entity: sensor.dsmr_reading_electricity_currently_delivered
    min: 0
    max: 10
    name: Real-time Verbruik
    severity:
      green: 400
      yellow: 700
      red: 1000
    unit: kWh
    needle: false

[Mx7733]

MQTT explorer wijzigt continu.
electricity_currently_delivered = 2.99

Vandaar dat ik ook niet begrijp dat HA dit niet overneemt..

[Mx7733]

electricity_currently_delivered = 0.24

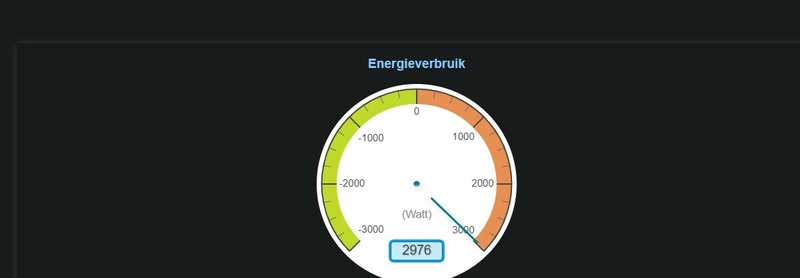

Als ik op de card kijk, lijkt hij het wel door te krijgen...


Maar waarom de 0.19 dan blijft staan?

code:

name: Huidig Energieverbruik
severity:
  green: 750
  red: 1500
  yellow: 1100
type: gauge
entity: sensor.dsmr_reading_electricity_currently_delivered
min: 200
max: 4000

dit is de config van de Gauge Card config


Min en Max gewijzigd, maar dat maakt niets uit..

Het log van de MQTTbroker geeft overigens aan dat de DSMR disconnects

code:

1657368704: New client connected from 192.168.178.55:56097 as C8_C9_A3_XX_XX_XX (p2, c1, k90, u'mqtt_user').
1657368809: New connection from 172.30.32.2:36822 on port 1883.
1657368809: Client <unknown> closed its connection.
1657368921: Client C8_C9_A3_XX_XX_XX has exceeded timeout, disconnecting.

[ Voor 114% gewijzigd door Mx7733 op 09-07-2022 14:32 ]

[Septillion]

Kan je eens laten zien wat MQTT explorer weergeeft? in zowel 'dsmr/' en 'smart_gateways/'.

[Mx7733]

Uiteraard:

code:

192.168.X.X
zigbee2mqtt
bridge
state = online
info = {"commit":"unknown","config":{"advanced":{"adapter_concurrent":null,"adapter_delay":null,"availability_blacklist":[],"availability_blocklist":[],"availability_passlist":[],"availability_whitelist":[],"cache_state":true,"cache_state_persistent":true,"cache_state_send_on_startup":true,"channel":11,"elapsed":false,"ext_pan_id":[221,221,221,221,221,221,221,221],"last_seen":"disable","legacy_api":true,…
devices = [{"definition":null,"endpoints":{"1":{"bindings":[],"clusters":{"input":[],"output":[]},"configured_reportings":[],"scenes":[]},"10":{"bindings":[],"clusters":{"input":[],"output":[]},"configured_reportings":[],"scenes":[]},"11":{"bindings":[],"clusters":{"input":["ssIasAce"],"output":["ssIasZone","ssIasWd"]},"configured_reportings":[],"scenes":[]},"110":{"bindings":[],"clusters":{"input":[],"outp…
groups = []
config = {"commit":"unknown","coordinator":{"meta":{"maintrel":1,"majorrel":2,"minorrel":7,"product":1,"revision":20220219,"transportrev":2},"type":"zStack3x0"},"log_level":"warn","network":{"channel":11,"extendedPanID":"0x09833aaa646dd9b4","panID":6754},"permit_join":true,"version":"1.26.0"}
extensions = []
$SYS
dsmr
reading
electricity_equipment_id = 4530303531303034333736333033353138
gas_equipment_id = 4730303332353631323839323534383137
electricity_tariff = 0001
electricity_delivered_1 = 3693.50
electricity_returned_1 = 0.00
electricity_delivered_2 = 4666.42
electricity_returned_2 = 0.00
electricity_currently_delivered = 0.27
electricity_currently_returned = 0.00
phase_currently_delivered_l1 = 270.00
phase_currently_delivered_l2 = 0.00
phase_currently_delivered_l3 = 0.00
phase_currently_returned_l1 = 0.00
phase_currently_returned_l2 = 0.00
phase_currently_returned_l3 = 0.00
phase_voltage_l1 = 237.80
phase_voltage_l2 = 0.00
phase_voltage_l3 = 0.00
phase_power_current_l1 = 1.000
phase_power_current_l2 = 0.000
phase_power_current_l3 = 0.000
electricity_hourly_usage = 0.47
gas_hourly_usage = 0.00
consumption
gas
delivered = 2908.83
smart_gateways
update_available = false
running_firmware_version = 2022070802
available_firmware_version = 2022070802
mac_address = AA:AA:AA:AA:AA:AA
wifi_rssi = -67
startup_time = 2022-07-09T11:36:56Z
homeassistant
status = online

[Raven__NL]

Mx7733 schreef op zaterdag 9 juli 2022 @ 14:06:
electricity_currently_delivered = 0.24

Als ik op de card kijk, lijkt hij het wel door te krijgen...
[Afbeelding]

Maar waarom de 0.19 dan blijft staan?

code:

name: Huidig Energieverbruik
severity:
  green: 750
  red: 1500
  yellow: 1100
type: gauge
entity: sensor.dsmr_reading_electricity_currently_delivered
min: 200
max: 4000

dit is de config van de Gauge Card config


Min en Max gewijzigd, maar dat maakt niets uit..

Het log van de MQTTbroker geeft overigens aan dat de DSMR disconnects

code:

1657368704: New client connected from 192.168.178.55:56097 as C8_C9_A3_XX_XX_XX (p2, c1, k90, u'mqtt_user').
1657368809: New connection from 172.30.32.2:36822 on port 1883.
1657368809: Client <unknown> closed its connection.
1657368921: Client C8_C9_A3_XX_XX_XX has exceeded timeout, disconnecting.

toon volledige bericht

Heb je gauge card ff getest maar bij mij werkt die gewoon. Heb nog geen kleuren maar dat is niet relevant en op het moment verbruik ik ook niet veel.

Maar ik zie wil mijn verbruik continue veranderen.

Dus de code is prima

[Mx7733]

Oke, bedankt voor je test! Goed om dat uit te kunnen sluiten. Rest nog wel de vraag wat gaat er dan mis?

Ik heb werkelijk geen idee.. hij lijkt niet te vernieuwen ondanks dat de MQTT explorer wel aangeeft dat de waarden wisselen.



Het zou kunnen dat dit komt omdat de sensor verdwenen is uit de entities
Geen idee hoe dat nou weer kan...

edit:
de sensor sensor.dsmr_reading_electricity_currently_delivered staat in de explorer op een waarde hoger dan 0 en zou dus zichtbaar moeten zijn in mn entities lijkt me...

[ Voor 24% gewijzigd door Mx7733 op 10-07-2022 10:17 ]

[idef1x]

Vreemd dat de HA integratie niet werkt bij jouw...Ik heb exact dezelfde gateway en werkte plug & play

[Mx7733]

Ladies and gents, we got it!

In mn start-topic staat dat HA een error gaf op de voorgestelde config van Smartgateways.nl

" Manually configured MQTT sensor(s) found under platform key 'sensor', please move to the mqtt integration key, see https://www.home-assistan...s/sensor.mqtt/#new_format"

Hierop heb ik de config verbouwd volgens de aangegeven richtlijn. Echter, daardoor is de sensor verwijzing platform: dsmr_reader niet meer meegenomen en leest HA de sensoren niet uit.

Waarom na meerdere herstarts ze er nog instonden, en vanochtend niet meer, is me een raadsel.. maar niet voor nu!

Nu lijkt het te werken!

Voor eventuele mede-tweakers die tegen hetzelfde "probleem" aanlopen mijn nieuwe configuration.yaml

code:

sensor:
  - platform: dsmr_reader
mqtt:
  sensor:
    - state_topic: "dsmr/reading/gas_hourly_usage"
      name: "Gasverbruik per uur"
      unit_of_measurement: 'm3'
    - state_topic: "dsmr/reading/electricity_hourly_usage"
      name: "Electriciteitsverbruik per uur"
      unit_of_measurement: 'kW'

Dank jullie voor het meedenken!

[Gizz]

Mooi dat het werkt! En vergeet niet dat Home Assistant sinds een jaar een mooi energy dashboard heeft. Scheelt misschien zelf weer wat cards met informatie maken

[Raven]

Gizz schreef op zondag 10 juli 2022 @ 11:04:
Mooi dat het werkt! En vergeet niet dat Home Assistant sinds een jaar een mooi energy dashboard heeft. Scheelt misschien zelf weer wat cards met informatie maken

Een energydashboard dat bij mijn weten helaas alleen wat met de kWh-waarden doet en niet (k)Watts Dat mis ik nogal daar.

[Gizz]

@Raven dat klopt, het is een dashboard op basis van historie (laatste info is minimaal het laatste uur). Dat is wat mij betreft niet zo bezwaarlijk, want met het dashboard + een eigen card met daarop het actuele verbruik heb je eigenlijk alles.

Als voordeel heb je dat de grafiekjes lekker makkelijk gemaakt worden, dat de opsplitsing naar losse apparaten ook kan, dat je CO2-signal eenvoudig toevoegt om het CO2-niveau van je geïmporteerde stroom te bepalen, kun je makkelijk dagen/weken/maanden/jaren vergelijken etc.

Dus wat mij betreft een prima ding dat dashboard, ook al staat het actuele verbruik er niet in

[Mx7733]

Dat is precies waarvoor ik begonnen ben met HA. Mn verbruik is dat van een 2+ huishouden en ik ben alleen

Ik vraag me alleen af of die " Use an entity with current price" werkt. Of kan ik op een later stadium mn tarieven invullen?En hoe regel je hoog en laag tarief??

Als ik dit goed op de korrel heb, kan ik gaan automatiseren om kosten te besparen..

[ Voor 6% gewijzigd door Mx7733 op 10-07-2022 11:24 ]

[Gizz]

Mx7733 schreef op zondag 10 juli 2022 @ 11:24:
Ik vraag me alleen af of die " Use an entity with current price" werkt.

Ja, die werkt. Waarom zou hij niet werken? De vraag is of het in jouw geval nuttig is. Sommige gebruikers hebben een energiecontract dat werkt met uurprijzen. Door die uurprijzen in HA te importeren in een entity kan het energydashboard rekenen met de daadwerkelijke uurprijzen.

Heb je prijzen die gewoon vaststaan (of althans de komende weken, maanden), dan gebruik je Use a static price

Of kan ik op een later stadium mn tarieven invullen?

Dat kan altijd, maar pas vanaf het moment dat je tarieven invult gaat HA ermee rekenen. Hij gaat dus niet terug in de tijd om het tarief in het verleden toe te passen.

En hoe regel je hoog en laag tarief??

Dat is simpel, want als je twee tarieven hebt krijg je ook twee losse metingen uit je P1-meter (heet waarschijnlijk standaard high en low).

In het dashboard voer je onder Grid consumption twee meters in, de teller van hoog tarief en de teller van laag tarief. Bij beide kun je dan bij Use a static price hun eigen tarief invullen.

[ Voor 3% gewijzigd door Gizz op 10-07-2022 11:34 ]

[Raven]

Gizz schreef op zondag 10 juli 2022 @ 11:12:
@Raven dat klopt, het is een dashboard op basis van historie (laatste info is minimaal het laatste uur). Dat is wat mij betreft niet zo bezwaarlijk, want met het dashboard + een eigen card met daarop het actuele verbruik heb je eigenlijk alles.

Zo heb ik het nu, totale verbruik in watt op eigen card met dank aan knipperende LED op de (niet slimme digitale) meter en via IR-poort de kWh-standen doorgeven aan HASS' energy dashboard.

Gizz schreef op zondag 10 juli 2022 @ 11:12:
Als voordeel heb je dat de grafiekjes lekker makkelijk gemaakt worden, dat de opsplitsing naar losse apparaten ook kan, dat je CO2-signal eenvoudig toevoegt om het CO2-niveau van je geïmporteerde stroom te bepalen, kun je makkelijk dagen/weken/maanden/jaren vergelijken etc.

Dus wat mij betreft een prima ding dat dashboard, ook al staat het actuele verbruik er niet in

Die grafiekjes zijn wel leuk ja, al heb ik geen afzonderlijke apparaten erin staan. Zou ik wel willen, maar tenzij iemand slimme stekkers weet die wél stroomverbruik kunnen meten maar die geen schakelaar hebben... Wil niet het risico lopen dat er iets per ongeluk uit wordt gezet

[Gizz]

Raven schreef op zondag 10 juli 2022 @ 11:35:
[...]

Zo heb ik het nu, totale verbruik in watt met dank aan knipperende LED op de (niet slimme digitale) meter en via IR-poort de kWh-standen doorgeven aan HASS' energy dashboard.

Je kunt van vermogen (watt, kilowatt) ook direct naar verbruik (Wh,kWh) door te integreren. Dus volgens mij zou je de IR-poort niet eens nodig hebben. Maar goed, je hebt het al en het werkt

[Raven]

Gizz schreef op zondag 10 juli 2022 @ 11:39:
[...]

Je kunt van vermogen (watt, kilowatt) ook direct naar verbruik (Wh,kWh) door te integreren. Dus volgens mij zou je de IR-poort niet eens nodig hebben. Maar goed, je hebt het al en het werkt

Inderdaad, bij elke keer dat er een verbruiksmeting in watt wordt ontvangen door HASS zou ik er 1Wh bij op kunnen laten tellen, dit daar die 1000 keer per kWh knippert

[Mx7733]

Vreemd, ik zie mn gas verbruik alleen in totaal. Moet er een aparte aansluiting op de gasmeter worden gebruikt?

[Gizz]

Mx7733 schreef op zondag 10 juli 2022 @ 12:20:
Vreemd, ik zie mn gas verbruik alleen in totaal.

Dat is niet erg, dat is prima voor het energy dashboard. Hij gebruikt de eerste waarde (stel dat dat 1234m3 is) als 0 en gaat vanaf daar tellen en je dashboard vullen

[Boratsu]

Die quote van Mx7733 Dat heb ik dus ook.

1 keer via telnet wel huidig gasverbruik gezien maar met mqtt standaard integratie zie ik alleen totaal gasverbruik, wijzigt ook af en toe (omhoog). Eigenlijk sinds die update die ervoor zorgt dat je niet meer zelf yaml code hoeft/kan aanmaken.

Iemand een oplossing?

[Mx7733]

Boratsu schreef op zondag 13 november 2022 @ 11:39:
Die quote van Mx7733 Dat heb ik dus ook.

1 keer via telnet wel huidig gasverbruik gezien maar met mqtt standaard integratie zie ik alleen totaal gasverbruik, wijzigt ook af en toe (omhoog). Eigenlijk sinds die update die ervoor zorgt dat je niet meer zelf yaml code hoeft/kan aanmaken.

Iemand een oplossing?

Sinds de laatste update, 2022.11, oet de gauge het niet meer. De eerder genoemde config is "uit gezet"

Maar weer puzzelen hoe ik dit aan krijg. Krijg nu een waarde error.

Gizz schreef op zondag 10 juli 2022 @ 11:04:
Mooi dat het werkt! En vergeet niet dat Home Assistant sinds een jaar een mooi energy dashboard heeft. Scheelt misschien zelf weer wat cards met informatie maken

Heb daarin mn dagelijkse verbruikgekregen, maar geen gauge. Kan ik die er inzetten? Niet gezien bij het toevoegen van mn densor data. Het gaat me vooral om het bijhouden van verbruik en later het identificeren van de groot verbruikers..
