Samsung tv klikt en led knippert

[Brent123]

Beste forumleden,
Ik heb onlangs een tv gekocht die niet meer opstart. Als ik er spanning op zet, klikt er telkens een relais aan/uit. Ook de led knippert een 2 a 3 maal.
Het gaat om volgende types:
- tv: Samsung ue46f6320aw
- Power supply: bn44-00623b
- Main board: bn41-01958a

Wat ik al gevonden of geprobeerd heb
- Nagekeken op slechte condensatoren
- Diodes nagemeten, eentje vervangen (maar bleek niet stuk te zijn)
- Als ik het mainboard afkoppel van de power supply klikt het relais niet. Maar ik heb geen idee of dit normaal is ..

Zouden jullie me misschien opweg kunnen helpen om dit project tot een goed eind te brengen?

[dmantione]

Het zit er dik in dat de voeding normaal enkel standbystroom levert en dat het moederbord nodig is om de voeding volledig in te schakelen, dat is het klikken van het relais dat je hoort. Ik zou met een multimeter dit proces inspecteren: Kijk op welke pinnen spanning staat zonder moederbord en daarna of er met moederbord op meer pinnen spanning staat.

Spanningen als 3,3V en 5V komen zowat in elk apparaat voor, dus je kunt snel zien of de voeding geloofwaardige spanning op de uitgang zet en daarmee een indruk krijgen of de voeding stuk is.

[Brent123]

Alvast bedankt voor het reageren. Als het mainboard is aangesloten klikt de relais ook. Als ik het mainboard afkoppelen klikt het niet. Ik heb eens gemeten als het mainboard afgekoppeld is, dan meet ik iets van een 3,3 V.

Maar hoe kan ik nu uitsluiten waar het probleem zit? Anders bestel ik een nieuw/gebruikte voeding. Maar ik zou eigenlijk moeten kunnen uitmaken waar het probleem zit, in het mainbord of power supply.

[dmantione]

Een 3,3V is geloofwaardig voor standbyspanning. Maar wat als het moederbord aangekoppeld is en het relais klikt? Meet je dan spanningen op meer pinnen en welke spanningen zijn dat?

[Brent123]

Ik heb even heel de connector van het vertrek naar het mainboard uitgemeten. Als het mainboard is ingeplugd en de relais constant klikt (zie linkse deel metingen). En als het mainboard is afgekoppeld (zie rechste deel metingen).
Wat me opvalt is dat er op heel veel plaatsen 0V te meten is. Enkel de melding power supply on/off verandert als de relais klikt.

Heb je misschien na deze metingen een idee wat dit kan zijn?

[dmantione]

Interessant dat je een schema van de voeding hebt! Ik vind het stinken naar een defecte voeding.

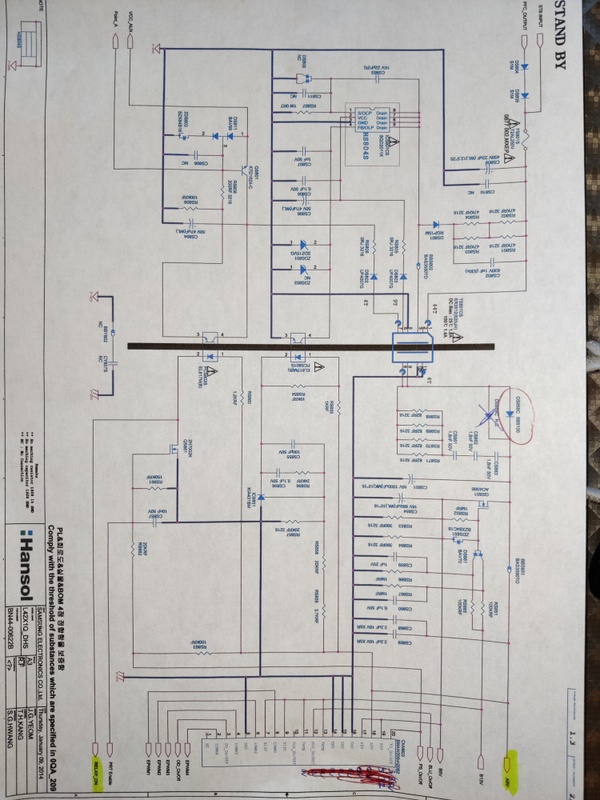

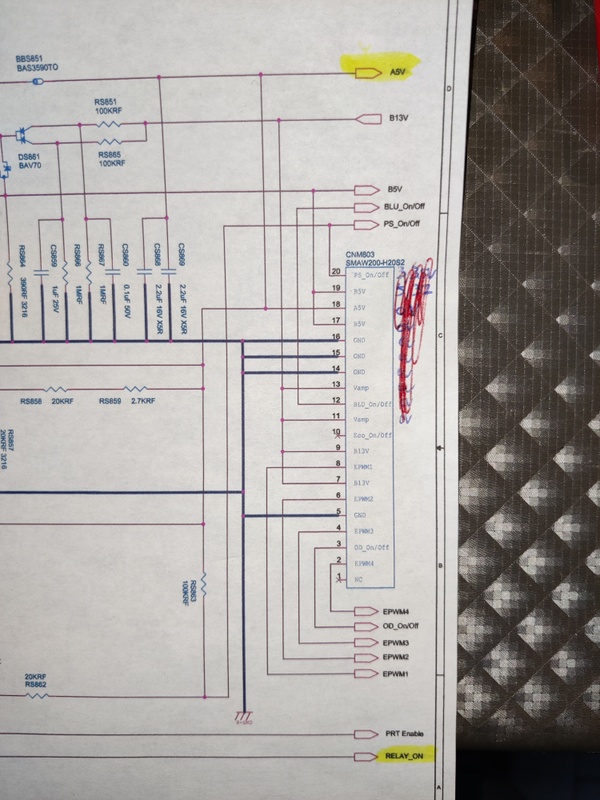

Zo te zien is de procedure om de voeding in te schakelen pin 20 met GND te verbinden, de weerstand in het schema wijst daarop en ook dat er maar 258mV op staat bij het klikken van het relais. Daarmee weten we ook gelijk dat de TV probeert de voeding in te schakelen. Maar... er verschijnt geen spanning op de overige pinnen, bijvoorbeeld de B5V blijft afwezig.

Ik vermoed dus de voeding, maar er kunnen meerdere redenen zijn, bijvoorbeeld een kortsluiting waardoor de beveiliging in de voeding hem onmiddellijk weer uitschakelt. Het zou ook verklaren waarom het zich herhaalt.

Het volgende experiment wat ik zou doen is het moederbord afkoppen en de voeding zonder moederbord inschakelen door met de hand pin 20 met GND te verbinden. Krijg je dan weer het herhalende geklik van het relais, dan heb je zekerheid dat het de voeding is.

[Brent123]

Ik heb even uw experiment gedaan. Pin20 aan de gnd aangehangen als het moederbord is afgekoppeld. De relais schakelt nu één keer uit en blijft uit. Heb op de rest van de pinnen gemeten, daar meet ik nu allemaal 0V.

Is de voeding dan oke? Ik ben niet zo goed mee met het aan de grond hangen van pin 20. Zou u dit eens kunnen uitleggen aub?

Wat zou een verdere stap kunnen zijn?

Alvast bedankt voor de hulp.

[dmantione]

Als je de lijntjes in het schema volgt dan zie je dat pin 20 normaal door een optrekweerstand naar de standbyspanning is verbonden en als je pin 20 met GND verbindt dan zet je er 0 volt op. Dat zet MOSFET QS861 in beweging die de voeding inschakelt.

Zodra pin20 met GND verbonden is moet je dan ook spanning vinden op de B5V-pinnen en de B13V-pinnen. Staat daar nog steeds 0V op? Dan is de voeding duidelijk niet in orde.

[Brent123]

Ik meet op B5V en B13V allebei 0V.

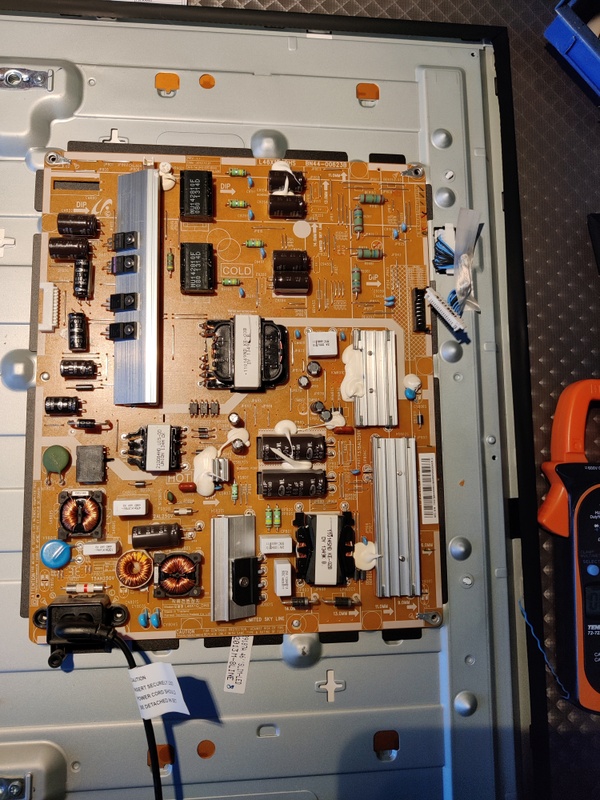

Nu heb ik nog eens gwn aan pin 20 gehangen. Maar nu met het moederbord losgekoppeld en een andere connector losgekoppeld (rechtste connector op voedingsbord). Pin 19 (B5V) wel terug 5,37 V. Welke functie heeft deze connector en kan dit een oorzaak zijn dat de tv niet werkt? Zie bijgevoegde foto's voor meer informatie.

Wat me wel opvalt is dat pin 19 en pin 17 verbonden zijn op het schema, maar de metingen op pin 17 en pin 19 verschillen...

[dmantione]

Ik heb een servicehandleiding van de televisie gevonden:

https://docplayer.net/129...oduct-specifications.html

... en volgens die handleiding betreft het de kabel naar de verlichting. Als het lostrekken van die kabel het probleem oplost verandert dat de zaak volledig: Het is dan waarschijnlijk de kortsluitingsbeveiliging in de voeding die de voeding uitschakelt. Het zit er dan dik in dat je een kortsluiting in de verlichting hebt.

De kans is groot dat als je het moederbord aansluit en de verlichting niet, de televisie zal werken. Op het scherm zal dan niet teveel te zien zijn, tenzij je er een sterke lamp op richt, maar hij zou anderszins normaal moeten reageren en bijvoorbeeld geluid geven.

[Brent123]

Ik heb even de connector van de backlight uitgetrokken en de tv onder spanning gezet. Maar het relais blijft klikken.
