soldeerwerk

[muisje1997]

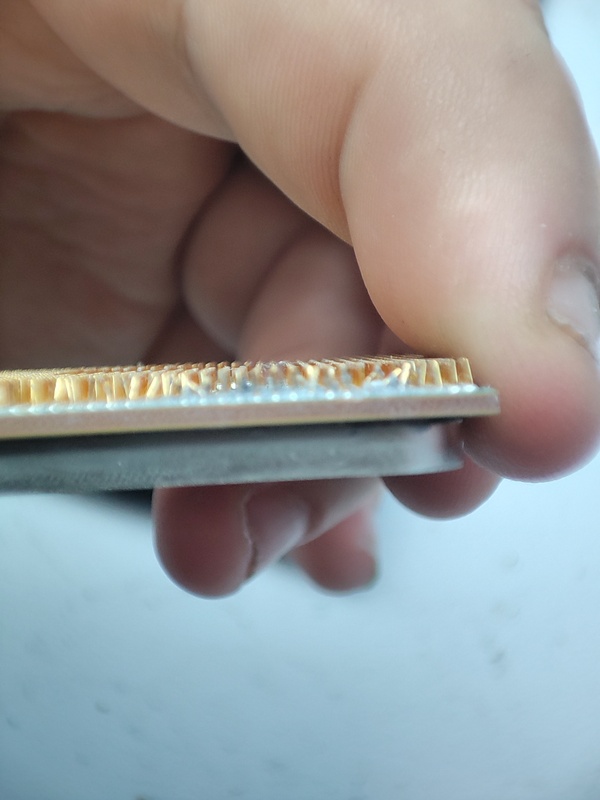

is er iemand die deze cpu nog kan redden
gaat om een ryzen 7 5800x net nieuw helaas zijn er pinnetjes afgebroken bij het verwijderen van de koeler bij het vorige moederbord


geen idee waar ik dit het beste kan plaatsen ik zie ook effe niet in wat voor categorie eventueel op v&a

[MarchelHoek]

Helaas kan ik je niet helpen bij solderen.

Maar ik denk dat er geen eer meer te behalen is aan deze CPU..
Ziet eruit of die hele rij is uitgefikt door kortsluiting..Lijkt me sterk dat er geen schade is aan de CPU zelf

[muisje1997]

ik vermoed dat dat koelpasta is dit in de cpu is gekomen vandaar dat het heel lastig was om de koeler eraf te halen

[_ferry_]

Zo'n verzoekje is inderdaad voor v&a (dienstverlening).

Maar dit is onherstelbaar beschadigd. Geen redden meer aan. Pinnetjes weg en mogelijk sporen defect. En bij het rechtbuigen heb je een grote kans dat pinnetjes afbreken.
Waarschijnlijk het socket van moederbord ook defect?

[ Voor 14% gewijzigd door _ferry_ op 10-06-2022 17:19 ]

[muisje1997]

_ferry_ schreef op vrijdag 10 juni 2022 @ 17:18:
Zo'n verzoekje is inderdaad voor v&a (dienstverlening).

Maar dit is onherstelbaar beschadigd. Geen redden meer aan. Pinnetjes weg en mogelijk sporen defect. Waarschijnlijk het socket van moederbord ook defect?

daar heb ik geen idee van ik was bezig met mijn moederbord te upgraden dus ik gebruik nu een andere met nog de "oude" cpu een ryzen 5 3600

[jeroen3]

Als je de pinnen kan bestellen kun je die er met een preheater en hotair, wat flux en soldeerpasta wel op krijgen denk ik.
Heb je wel een microscoop voor nodig, en die heb ik niet.

[pennywiser]

Het kan wel: YouTube: How to fix a broken pin on a CPU - Ryzen 5900x

[muisje1997]

ik kan zelf geen enkel soldeerwerk doen dus ik besteed het liever uit dan

[Houtenklaas]

Als oprecht ik-kan-tot-grote-woede-van-de-vrouw-hier-niks-weggooien-soldeerenthousiasteling (ook met microscoop en hetelucht) slaak ook ik een diepe zucht en zou vanavond intens verdrietig zijn ... Ik vrees dat versneld afschrijven de enige optie is. Ik begin meer aan zinloze dingen, maar ik zou hier de moed niet voor hebben vrees ik.

Misschien eens beginnen met aceton (Kruidvat) schoon te maken met een kwastje, dan ziet het er al wat fijner uit denk ik. En dan nog een foto maken ... Ik zou inzetten of verhitten (hete lucht) en pennen stukje bij beetje recht zien te krijgen ...

[ Voor 26% gewijzigd door Houtenklaas op 10-06-2022 17:45 ]

[jeroen3]

@Houtenklaas Geen aceton, dat lost kunstoffen en coatings op. Gebruik isopropylalcohol of gedenatureerde ethanol.

[ Voor 5% gewijzigd door jeroen3 op 10-06-2022 17:51 ]

[Diamon]

Eerst de restanten van de koelpasta verwijderen. Kijken welke pinnen er niet te krom staan en rechtbuigen.
Die pinnen die te krom zijn, zullen vervangen moeten worden (misschien dat ze bij rechtbuigen niet zijn gebroken, maar het materiaal is dan te broos geworden (slecht contact enzo).

Om pinnen te vervangen, moet je wel een donor CPU hebben die dezelfde pinnen heeft (gaat dan met name om de hoogte en de dikte van de pinnen).

Maak inderdaad alles even schoon en post daarna nieuwe foto's (heb je een donor CPU ?).

Niet verhitten en proberen recht te buigen, ze breken dan nog makkelijker van de CPU zelf af (don't ask how I know).

[Houtenklaas]

jeroen3 schreef op vrijdag 10 juni 2022 @ 17:51:
@Houtenklaas Geen aceton, dat lost kunstoffen en coatings op. Gebruik isopropylalcohol of gedenatureerde ethanol.

Ik gebruik altijd juist Aceton om printen echt schoon te maken van dit soort meuk. Het kan inderdaad bepaalde kunststoffen zeer oppervlakkig oplossen, maar daar letterlijk de afgelopen 40 jaar nog geen één keer problemen mee gehad met elektronica. Ethanol is zeker een optie maar maakt in mijn optiek echt minder schoon. My two cents.

[Evertt]

Eerst kijken om de koelpasta te verwijderen. Beetje verwarmen met een föhn wil wel eens helpen niet te warm maken.

En kijken of je gebroken pins belangrijke functie hebben.
Zie deze link https://www.reddit.com/r/...x/the_am4_pinout_diagram/

[Yaksa]

En die afgebroken pinnetjes, zitten die nog in de socket in het moederbord?
Zo ja, dan heb je nog een uitdaging die er uit te krijgen.
Uitlijning van de pinnen op de CPU zelf kun je controleren door de CPU vlak neer te leggen en (liefst met een loep erboven) met een bankpasje langs 4 richtingen alle banen tussen de pinnen te controleren en corrigeren met een vlakke pincet, precisie punttang of een dun metalen buisje wat exact op de pinnen past.

[eltweako]

Wat een bloedbad.
Maar buiten dat, het is te repareren, je hebt alleen iemand nodig met ervaring. Je hebt een vaste hand nodig en een goede soldeerbout, het liefste een goede microscoop.

Ik zou het even op vraag&aanbod onder dienstverlening zetten, misschien dat iemand op je oproep reageert.

[Durandal]

En die afgebroken pinnetjes, zitten die nog in de socket in het moederbord?
Zo ja, dan heb je nog een uitdaging die er uit te krijgen.

Eerst op zijn kop houden. Misschien vallen ze er uit.
Als ze nog zichtbaar zijn dan een scherp pincetje en een goede loep of microscoopcamera gebruiken.
Als ze korter zijn dan het gat en diep vast zitten of er zelfs ingevallen zijn heb je een probleem. Hangt van de socket af.

Vwb de verdwenen pinnetjes; kijk eerst in de datasheet naar wat ze doen. Een aantal zijn mogelijk NC (not connected) en zijn dus intern niet aangesloten. Of VSS (voedingsspanning) en goede kans dat die overgenomen worden door andere VSS pinnen.
https://www.docdroid.net/6cDW11N/am4-pinout-diagram-pdf

Uitlijning van de pinnen op de CPU zelf kun je controleren door de CPU vlak neer te leggen en (liefst met een loep erboven) met een bankpasje langs 4 richtingen alle banen tussen de pinnen te controleren

Moet wel een antistatisch bankpasje zijn dan, anders kan je beter een stukje sterk karton of plaatje metaal gebruiken. Eerst even jezelf aarden aan de verwarmingsbuis.
Je kan ook tussen de rijen pinnen doorkijken. Dan zie je snel genoeg of ze recht zijn.

[ Voor 11% gewijzigd door Durandal op 12-06-2022 12:37 ]

[epias]

pennywiser schreef op vrijdag 10 juni 2022 @ 17:30:
Het kan wel: YouTube: How to fix a broken pin on a CPU - Ryzen 5900x

Dat dit kan geloof ik wel, maar deze video is daar geen bewijs van. Die pin is niet goed gesoldeerd en zit gewoon nog los. Non-wetting duidelijk zichtbaar.

[WEBGAMING]

@muisje1997 Ben jij bereid om 100 euro, ik zeg maar iets, te besteden aan iemand die er naar kijkt, en wel wat wil proberen, maar je 0,0 garantie geeft dat hij uiteindelijk werkt?

Als je bij een professional komt, zullen ze waarschijnlijk allemaal hetzelfde zeggen als dit topic, niets meer aan te doen.
Als jij ergens komt en wat geld op tafel legt, en zegt probeer hem te repareren, ik verwacht niets, denk ik dat er nog best mensen zijn die wat willen proberen.

Het is misschien (MISSCHIEN!) werkend te maken, maar dan krijg je ook een beetje beunwerk, en het houtje touwtje aan elkaar knopen. Een nette reparatie gaat niet echt meer. Heb je daar vrede mee? Dan moet je dat heel duidelijk maken aan degene die hem repareert, en kan er misschien nog wel iets.

[muisje1997]

ik heb gevraagd ofdat azerty misschien nog iets kan doen als ik eventueel cpu opnieuw koop bij hun

maar goed ook effe afhankelijk van curator

[WEBGAMING]

epias schreef op zondag 12 juni 2022 @ 13:23:
[...]
Dat dit kan geloof ik wel, maar deze video is daar geen bewijs van. Die pin is niet goed gesoldeerd en zit gewoon nog los. Non-wetting duidelijk zichtbaar.

Non wetting? Is dat het soldeer wat niet goed vloeit, en hij hem er zeg maar gewoon op plakt, in plaats van er echt op solderen? Want je ziet dat het soldeer niet echt goed vloeit. (het lijkt mij niet heet genoeg, maar ik ben geen specialist) En je ziet hem inderdaad iets later in het filmpje (3:10) gewoon weer los schieten.

[ Voor 27% gewijzigd door WEBGAMING op 12-06-2022 18:00 ]

[pennywiser]

WEBGAMING schreef op zondag 12 juni 2022 @ 17:30:
[...]

Non wetting? Is dat het soldeer wat niet goed vloeit, en hij hem er zeg maar gewoon op plakt, in plaats van er echt op solderen? Want je ziet dat het soldeer niet echt goed vloeit. En je ziet hem inderdaad iets later in het filmpje (3:10) gewoon weer los schieten.

Had het niet gezien zover maar van deze Youtuber valt dit mij ook tegen.

[epias]

WEBGAMING schreef op zondag 12 juni 2022 @ 17:30:
[...]
Non wetting? Is dat het soldeer wat niet goed vloeit...

Zie het als een druppel soldeer wat als een bolletje blijft liggen i.p.v. uit te spreiden en zich te hechten aan het materiaal. In dit geval heb je ook nog te maken met de pincet die alle hitte uit de pin weg trekt. Sowieso zou ik solder paste gebruiken en/of goede (tacky) flux. Als zo'n pin/pad aan een massavlak vast zit wordt het ook weer lastiger.

[RiDo78]

Er zijn hier blijkbaar genoeg mensen die het nog een kans geven maar ook veel die het een hopeloze zaak vinden. Zelf heb ik te weinig ervaring met solderen om daar een oordeel over te vellen.

Toch wil ik je wel iets meegeven door aan te geven hoe (fout) gevoelig het is. Ik heb zelf namelijk een pc gehad die tijdens het draaien van het ene op het andere moment en compleet onvoorspelbaar 100% cpu utilization op core 0 kon krijgen. Volgens resourcemanager kwam dat door een hoog aantal interrupts. Het gevolg was een rete-trage pc die echt onwerkbaar werd.

Door wat kernel-traces te bestuderen bleek het probleem in de APIC te zitten. De intel-cpu had (of heeft misschien nog) een externe APIC en specifieke pinnetjes op de CPU om daarmee verbinding te maken. Nadat ik de CPU uit het moederbord had genomen vond ik de dader. Een klein stofje tussen twee pinnen, waarvan een APIC pin. Stofje weggeblazen en cpu terug geplaatst. Problem solved.

Het kan dus zijn dat je CPU het na de reparatie lijkt te doen maar dat hij zich vreemd of instabiel gaat gedragen. En probeer de reparateur dan maar eens te overtuigen dat er een soldeerverbinding niet juist is. Met andere woorden: das pech, nog meer geld weg.

[Groningerkoek]

epias schreef op zondag 12 juni 2022 @ 20:46:
[...]
Zie het als een druppel soldeer wat als een bolletje blijft liggen i.p.v. uit te spreiden en zich te hechten aan het materiaal. In dit geval heb je ook nog te maken met de pincet die alle hitte uit de pin weg trekt. Sowieso zou ik solder paste gebruiken en/of goede (tacky) flux. Als zo'n pin/pad aan een massavlak vast zit wordt het ook weer lastiger.

Pincet met pin voorverwarmen boven een heteluchtpistool

[memphis]

Als er massavlakken bij zitten zal het lastig solderen zijn, een warmhoudplaat eronder zal inderdaad helpen met solderen middels een SMD bout/punt.

Ik zeg dat het doenbaar is en ik denk dat ik het ook nog wel zou kunnen maar of ik het wil is een 2e vraag want ik zou dit op mijn werk moeten doen waar ze alle materiaal in huis hebben en er gaat een hoop tijd in zitten..

[Tarquin]

Wat @RiDo78 zegt. Als het al werkt kan de CPU onvoorspelbaar worden. En als er iets is waar een computer in moet uitblinken is het wel voorspelbaarheid. Dat is het grootste probleem. Misschien dat het lijkt alsof hij het weer doet.
En dan? Durf je hem daarna nog te vertrouwen?

[biomass]

_ferry_ schreef op vrijdag 10 juni 2022 @ 17:18:
Zo'n verzoekje is inderdaad voor v&a (dienstverlening).

Maar dit is onherstelbaar beschadigd. Geen redden meer aan. Pinnetjes weg en mogelijk sporen defect. En bij het rechtbuigen heb je een grote kans dat pinnetjes afbreken.
Waarschijnlijk het socket van moederbord ook defect?

Ik kan nu mijzelf quoten en corrigeren omdat ik een soortgelijk ongelukje heb gehad met de Ryzen 5 3600 van mijn dochter.
biomass in ''Moederbordfabrikanten gaan volgende week AMD X670- en B650-borden tonen''

Ik moet nog zien of dat mechanische ongelukjes bij een BLGA moederbord zo makkelijk te verhelpen zijn.

Het moederbord zal vast in orde zijn, zolang hij/zij de CPU met koelblok ongeveer heeft terug laten stuiteren op de socket zelf. Bij ons waren er drie of vier pinnen krom nadat ik de koeler loskreeg van het moederbord, hier zijn er drie *rijen* met pinnetjes krom of missend. Commercieel kan dat niet uit, en als iemand het voor een habbekrats fixed, hoe goed zijn de verbindingen daarna en hoe heet is de CPU tijdens de behandeling geweest. Ik had al twijfel over de temperatuur van de CPU toen ik die via het koellichaam opwarmde om het ding van de koeler te verwijderen. Dat lukte pas toen ik de CPU met teruggebogen pinnen weer in de socket had geplaatst. Was extra spannend toen het moederboard besloten had de memory training weer over te gaan doen na plaatsing met de nieuwe koeler. Dacht even dat de CPU overleden was...

[runeazn]

Ik denk dat het zou lukken maar het is financieel niet slim.
Ik zou een goeie 100++ euro rekenen en dan nog geen garantie geven dat het werkt.

Als het je echt zo dierbaar is dan kan het, maar je bent minder geld kwijt door een nieuwe te kopen als dat je maatstaf is.

[muisje1997]

ik schrijf de cpu inderdaad af inmiddels is er besloten door curator dat ik een nieuwe cpu mag kopen

en wel de ryzen 7 5800x3D nu wel bij daglicht installeren en als ik uitgerust ben

[BruceLee]

begin er maar niet aan. gewoon een verse

[Accretion]

muisje1997 schreef op donderdag 23 juni 2022 @ 00:43:
ik schrijf de cpu inderdaad af inmiddels is er besloten door curator dat ik een nieuwe cpu mag kopen

en wel de ryzen 7 5800x3D nu wel bij daglicht installeren en als ik uitgerust ben

En met minder koelpasta, het lijkt in de afbeelding of dat er koelpasta op/tussen de pinnen is gekomen.

Je kunt de oude ook altijd nog verkopen, als er echt iemand is die 'm denkt te kunnen repareren, heeft die wellicht interesse.

[menonv]

muisje1997 schreef op donderdag 23 juni 2022 @ 00:43:
ik schrijf de cpu inderdaad af inmiddels is er besloten door curator dat ik een nieuwe cpu mag kopen

en wel de ryzen 7 5800x3D nu wel bij daglicht installeren en als ik uitgerust ben

Gewoon rustig aan doen met de koelpasta deze keer. Een doperwt aan koelpasta is genoeg. Hoeveelheid ter grootte van een lucifer kop. Meer niet. anders loopt je dat allemaal van de CPU af wat teveel is, de socket op.

[muisje1997]

Accretion schreef op vrijdag 24 juni 2022 @ 06:55:
[...]


En met minder koelpasta, het lijkt in de afbeelding of dat er koelpasta op/tussen de pinnen is gekomen.

Je kunt de oude ook altijd nog verkopen, als er echt iemand is die 'm denkt te kunnen repareren, heeft die wellicht interesse.

ja misschien ging de koeler door teveel koelpasta ook slecht van de cpu af

[The_Don20]

Een drupje ter grootte van een doperwtje is meer dan voldoende.
En door het plaatsen van de CPU koeler wordt het ook gelijk goed verdeelt.

[SambalSamurai]

Wat is de reden dat AMD niet net als INTEL ook pin-loze CPU's maakt?


Heb ik altijd super fijn/handig gevonden, die pin-loze CPU's.
Het schoonmaken van de vlakke CPU onderkant is daarmee een heerlijk makkelijk karweitje ook.
Beetje aceton/70% alcohol en opletten dat er geen haartjes van katoenen doekje achterblijven.

[jack zomer]

@SambalSamuraivolgens mij voldoet am5 aan jou wensen.

[WEBGAMING]

SambalSamurai schreef op vrijdag 1 juli 2022 @ 21:51:
Wat is de reden dat AMD niet net als INTEL ook pin-loze CPU's maakt?


Heb ik altijd super fijn/handig gevonden, die pin-loze CPU's.
Het schoonmaken van de vlakke CPU onderkant is daarmee een heerlijk makkelijk karweitje ook.
Beetje aceton/70% alcohol en opletten dat er geen haartjes van katoenen doekje achterblijven.

En dan zijn de moederborden weer kwetsbaar, en moeilijk schoon te maken. Beide hebben voor en nadelen.

[SambalSamurai]

Wat zijn de voordelen van systemen waarbij de CPU pinnetjes heeft dat past in moederborden met een fijnmazig socket met gaatjes?

AMD heeft vast een (technische) filosofie hierachter toen ze aan de tekentafel zaten en alle nadelen en voordelen zaten te bespreken alvorens voor een definitief ontwerp te kiezen. Die voordelen van een CPU met pinnen zou ik graag willen weten.

[TERW_DAN]

SambalSamurai schreef op vrijdag 1 juli 2022 @ 22:55:
Wat zijn de voordelen van systemen waarbij de CPU pinnetjes heeft dat past in moederborden met een fijnmazig socket met gaatjes?

AMD heeft vast een (technische) filosofie hierachter toen ze aan de tekentafel zaten en alle nadelen en voordelen zaten te bespreken alvorens voor een definitief ontwerp te kiezen. Die voordelen van een CPU met pinnen zou ik graag willen weten.

Dat maakt je moederborden weer simpeler, immers, dan kun je een standaard socket gebruiken ipv een LGA die op hun beurt weer fijngevoelig is. En waarschijnlijk heeft AMD gewoon nooit de overstap gemaakt van een CPU met pinnetjes naar iets anders (ok, heel misschien dan de SlotA die we jaren geleden hadden).

Grote kans dat AMD er gewoon geen voordeel in ziet om te switchen en ze deze methode daarom blijven gebruiken.

[WEBGAMING]

SambalSamurai schreef op vrijdag 1 juli 2022 @ 22:55:
Wat zijn de voordelen van systemen waarbij de CPU pinnetjes heeft dat past in moederborden met een fijnmazig socket met gaatjes?

AMD heeft vast een (technische) filosofie hierachter toen ze aan de tekentafel zaten en alle nadelen en voordelen zaten te bespreken alvorens voor een definitief ontwerp te kiezen. Die voordelen van een CPU met pinnen zou ik graag willen weten.

Socketdruk is veel minder belangrijk, omdat de pinnen vanaf de zijkant geklemd worden, en dus altijd goed contact maken. Daarom zitten ze ook niet zo vast geklemd zoals Intel processoren.
Dat zorgt er ook voor dat de afmetingen niet ZO precies hoeven te zijn, (natuurlijk nog steeds wel vrij precies) dus wat simpeler te maken.

Pinnen op cpu's repareren is ook makkelijker als "pinnen" op een moederbord repareren, omdat die vaak op een hele specifieke manier omgevouwen zitten. Over het algemeen is een moederbord vervangen goedkoper, maar ook een stuk meer werk als een cpu vervangen.
