Grafana - waardes per dag van de week

[Kire88]

Ik heb een aantal powerplugs die voltage registreren. Via Home Assistant en InfluxDB komen deze in Grafana terecht.

Nu is het me opgevallen dat in de weekenden de voltages veelal hoger zijn dan door de week. Dit leidt in sommige gevallen tot het uitvallen van mijn omvormer.

Om dit beter inzichtelijk te maken zou ik graag een gemiddelde waarde over een bepaalde periode weergeven per dag van de week. In deze richting:
Periode: 1 dag/1week/1maand/etc.
Gemiddelde waarde per dag in geselecteerde periode
Maandag: 240V
Dinsdag: 241V
etc.

Ik heb al rondgezocht op het net, maar helaas nog geen mogelijkheid gevonden hoe dit te doen in Grafana.
Is er hier misschien iemand die me de juiste richting in kan duwen qua mogelijkheden?

[emielbf]

ik heb geen influxDB maar een MySql variant, en ik kan dit bereiken door met query options te spelen. De periode stel je in bij Min Interval en dan kun je in de SQL query zelf een berekening toevoegen, in jou geval dus average.

[Broodro0ster]

Ik heb niet direct iets om dit te testen, maar volgens mij neemt hij automatisch het gemiddeld als je de group by op 24h zet. Maar neemt hij de waardes tussen 2h en 2h en niet tussen 24h en 24h. Als je group by time (24h,22h) dan zou het tussen 24h en 24h moeten zijn.

Probeer dit eens:

code:

SELECT mean("value") FROM "autogen"."V" WHERE ("entity_id" = 'voltage') AND $timeFilter GROUP BY time(24h,22h)

[ThinkPad]

@Broodro0ster Je kan ook een group by op '1d' doen. Bij de query options heb je het veld 'relative time', daar kun je bijv '1M' invullen. Ik maak op die manier een staafgrafiekje per dag van opwek zonnepanelen, van een query die een spread() doet op een oplopende meterstand.

Ik log zelf ook voltage van mijn omvormer. Net even getest en als ik een mean() doe, met een group by '1d' en dan bij de query options die '1M' doe, dan krijg ik een datapunt per dag, met volgens mij het gemiddelde voltage van die dag.

[ Voor 30% gewijzigd door ThinkPad op 07-06-2022 09:06 ]

[Broodro0ster]

@ThinkPad Ik heb een dashboard voor hetzelfde gebruik zoals jou. kWh verbruik weergeven per dag met een spread(). Alleen zie ik onder ieder staafje 2h00 staan i.p.v. 0h00. 1d of 24h maakt geen verschil. Met 24h,22h lijkt het iets nauwkeuriger te worden, maar 2h00 blijft wel staan.
Al hoop ik nog steeds dat ik fout doe en ik gewoon op een andere manier 0h00 onder mijn staafjes krijgt.

[ThinkPad]

Bij mij netjes 0:00. Ik vermoed dat je Grafana niet op de juiste tijdzone staat ingesteld.

[Broodro0ster]

Tijdzones heb ik nagekeken. Staan goed. Bij het live verbruik staat ook de juiste tijd.

Als ik wissel naar time series zie ik wel 0h00 staan, maar als ik naar een week chart ga, dan zie ik dat de balkjes niet in het midden staan. Door group by time(24h,22) of time(1d,22h) te kiezen, schuiven ze wel netjes op naar het midden van de 0h00.

Als ik hierna terug naar Bar Chart (Beta) ga, dan krijg ik nu wel netjes 0h00 te zien onder m'n balkjes. Het lijkt dus een refresh probleem te zijn in de Bar Chart die z'n X as waardes niet aanpast als je van time(24h) naar time(24h,22h) gaat.

Ik ben alleen verbaast dat het bij jou wel gewoon werkt zonder dat dit nodig is. Kan je eens inzoomen naar een week view en zien als het dan nog steeds centraal staat?

[ThinkPad]

Broodro0ster schreef op dinsdag 7 juni 2022 @ 11:04:
[...]
Ik ben alleen verbaast dat het bij jou wel gewoon werkt zonder dat dit nodig is. Kan je eens inzoomen naar een week view en zien als het dan nog steeds centraal staat?

Ik zie nog steeds gewoon 0:00 ook als ik het verbruik/opwek van één enkele dag laat zien.

Maar laten we TS z'n topic niet verder kapen

[Kire88]

Bedankt voor de reacties tot nu toe!

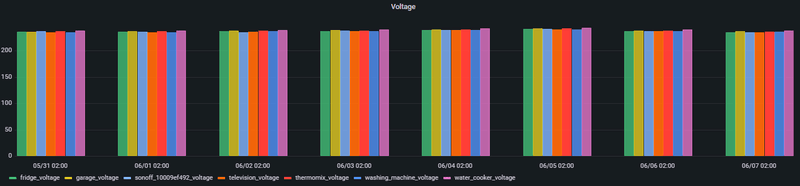

Ik ben al een stap voorwaarts en heb nu een bar chart met een gemiddelde voltage per powerplug per dag.


Nu ik dit heb kom ik er echter achter dat dit me niet zoveel geeft omdat de drop van het voltage in de nacht de gemiddeldes heel erg dicht bij elkaar brengt. Idealiter zou ik dus aan bovenstaande grafiek toevoegen dat alleen de waardes worden meegenomen tussen grofweg 06:00 en 21:00. Is dit aan de query toe te voegen?

[Broodro0ster]

Hmmm, hoe je enkel de data tussen 6 en 21h kunt laten zien weet ik niet zo goed.

Wat wel al zou kunnen helpen is om de schaal van de Y as op bv 225 te laten starten. Zo zul je beter het verschil zien tussen de toppen van de grafiek.

[jobr]

mbt timezones: ik voeg aan elke query aan het einde toe: TZ('Europe/Amsterdam')

Overigens vraag ik me af hoe zinvol de gemiddelde waarde over een dag is voor je probleem wat je wilt oplossen.
Bijv 250V gedurende 12 uur en 230V gedurende 12 uur geeft als gemiddelde 240V.

[ Voor 55% gewijzigd door jobr op 07-06-2022 18:49 ]

[Kire88]

Broodro0ster schreef op dinsdag 7 juni 2022 @ 15:22:
Hmmm, hoe je enkel de data tussen 6 en 21h kunt laten zien weet ik niet zo goed.

Wat wel al zou kunnen helpen is om de schaal van de Y as op bv 225 te laten starten. Zo zul je beter het verschil zien tussen de toppen van de grafiek.

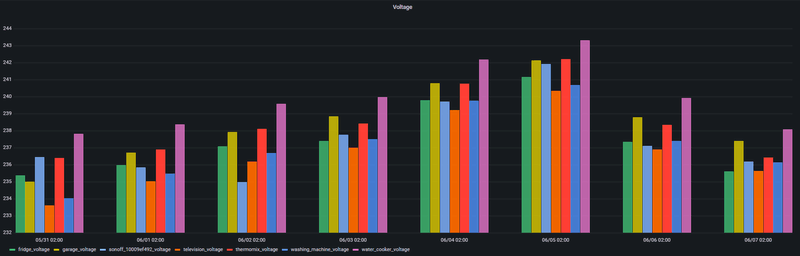

Dat was zeker een goede tip ja:


@jobr Het gaat me niet om een tijdzone, maar om een specifieke tijdspanne per dag

[jobr]

Kire88 schreef op dinsdag 7 juni 2022 @ 18:49:
@jobr Het gaat me niet om een tijdzone, maar om een specifieke tijdspanne per dag

Ja maar als je dat niet doet loop je de kans dat de meetwaarde van bijv 01:00 niet van 01:00 is.
(zag ergens in de berichten iets over timezones)

[Kire88]

jobr schreef op dinsdag 7 juni 2022 @ 18:45:
mbt timezones: ik voeg aan elke query aan het einde toe: TZ('Europe/Amsterdam')

Overigens vraag ik me af hoe zinvol de gemiddelde waarde over een dag is voor je probleem wat je wilt oplossen.
Bijv 250V gedurende 12 uur en 230V gedurende 12 uur geeft als gemiddelde 240V.

Dat is waarom ik graag de voltage tussen zonsopgang en ondergang eruit zou willen filteren.

[Kire88]

jobr schreef op dinsdag 7 juni 2022 @ 18:51:
[...]


Ja maar als je dat niet doet loop je de kans dat de meetwaarde van bijv 01:00 niet van 01:00 is.
(zag ergens in de berichten iets over timezones)

Ok, dat zal ik even bekijken.

[jobr]

Kire88 schreef op dinsdag 7 juni 2022 @ 18:57:
Dat is waarom ik graag de voltage tussen zonsopgang en ondergang eruit zou willen filteren.

Volgens mij kan dat niet.
Heel misschien kan het met flux maar daar heb ik geen ervaring mee.
En anders er niet in influxdv stoppen in die periode :-)
Of mysql ipv influxdb gaan gebruiken

[ Voor 5% gewijzigd door jobr op 07-06-2022 19:02 ]
