Toevoer/afvoer keuken omleggen

[mariuswijker]

Beste forumleden,

Ik zou graag een keukeneiland in mijn woonkamer willen plaatsen. Om dit te realiseren moeten de leidingen worden omgelegd. Ik woon in een appartement met betonnen vloeren (uit 1988) waarin ik niet weet waar exact leidingen liggen. Infrezen wordt dus waarschijnlijk lastig.
Ik vroeg mij af of iemand een oplossing heeft om toch de woonkeuken te realiseren.

In de bijlage:

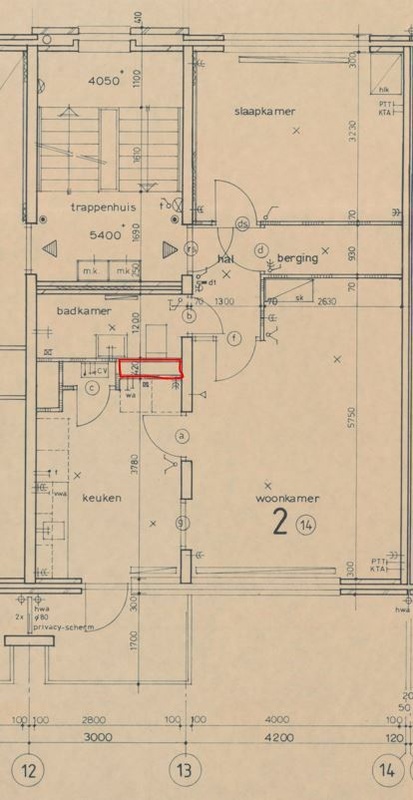

1) bouwtekening (water toevoer en afvoer rood omcirkelt)

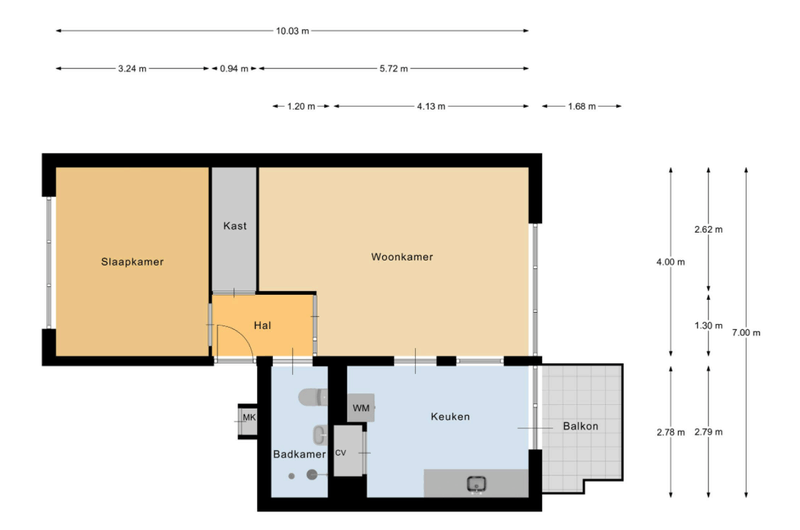

2) Plattegrond in huidige situatie

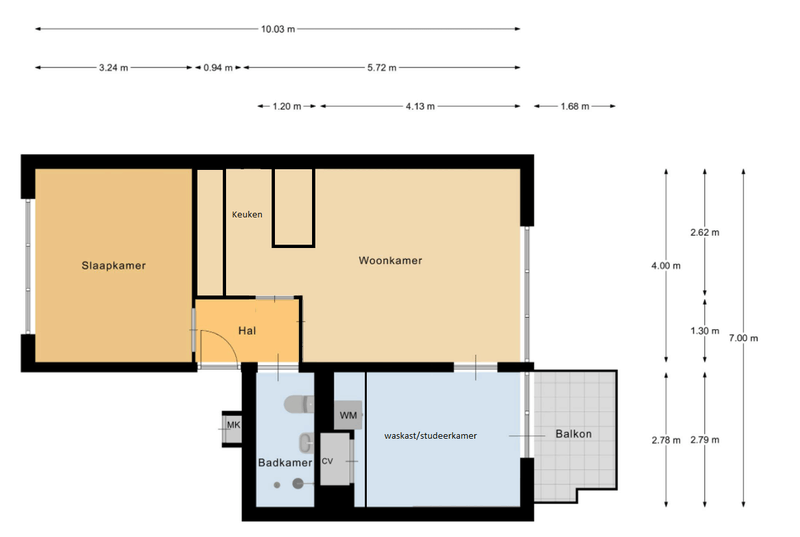

3) gewenste situatie met woonkeuken

Groet,
Marius

[pagani]

Gewetensvraag: Wat vindt de VVE hiervan?

Vraag twee is dan wat voor vloer het is (ik gok beton/cement dekvloer, maar hoe dik is alles)

Ik neem aan dat je geen vloerverwarming hebt?

Hoe de leidingen liggen is nogal afhankelijk van wie het destijds gebouwd heeft. Electra zal veelal door de muur lopen, maar ik ken (ook uit die periode) huizen waar ze op twee centimeter diepte in de dekvloer liggen.

Maar aanvoer van water is niet het grootste probleem, doordat je een eiland wilt zul je de afvoer (5cm PVC buis) wel in de grond moeten leggen. Daarbij moet je een afstand van zo'n drie meter overbruggen én moet je leiding een aardig afschot hebben. Dan kom je al snel op érg diep de vloer in. Ik denk dat vraag 1 het belangrijkste is, de VVE zal dit geen leuk plan vinden (de betonnen constructie is niet van jou maar van de VVE)

[ Voor 4% gewijzigd door pagani op 31-05-2022 09:18 ]

[99ruud99]

Heel waarschijnlijk lopen de leidingen verticaal in de muur tussen keuken en badkamer, het gaat een rotkarwei worden om alles in te frezen, er is een reden waarom die 2 tegen elkaar aan staan , je leidingen lopen niet door de vloer maar door muur.
Kijk eens in je keukenkastje, volg de aan en afvoer zover je kan.

[ Voor 11% gewijzigd door 99ruud99 op 31-05-2022 09:24 ]

[pagani]

Ook is het de vraag of je de (afvoer-)leidingen in die muur niet deelt met de rest van het appartementencomplex. Niet heel leuk als je er aan aan het werk bent en de buurman boven je trekt zijn nummer twee door

[vanaalten]

Als het plafond hoog genoeg is dat het geen bezwaar is om de vloer bijvoorbeeld 10cm te verhogen, dan misschien de leidingen vanaf het kookeiland onder de verhoogde vloer door de muur naar de originele afvoerplek laten aflopen. Hoef je in elk geval niet in het beton te frezen.

Lijkt mij mogelijk zelfs wel mooier te worden, dat je keukengedeelte door een opstapje visueel gescheiden wordt van het woongedeelte.

[FRANQ]

De toevoer van water kan je overal krijgen door deze in de cementdekvloer te frezen.
Dat is je probleem niet.

De afvoer wel.

Voor 99% zeker loopt de standleiding in de wand tussen de keuken en badkamer.
Waarschijnlijk direct achter de wc, in het door jou rood omcirkelde vak.

In de afstand naar de nieuwe keuken kun je geen afschot in de rioolbuis doen, en tevens kun je geen 50mm of meer kwijt.

De oplossing is dan een SANIVITE®
https://www.sanibroyeur.i...alleren/227-sanivite.html

Deze pompt het water van je wasbak en vaatwasser met 90l/min door een 32mm buis naar de standleiding.

Je zal dus moeten kijken of je cementdekvloer 32mm + 20-30mm dik is, zodat je dat kan infrezen zonder de betonnen constructie aan te tasten.
Zo niet zal de vloer van je hele appartement omhoog moeten, en dan zou ik dat met fermacell doen.

Naast warm water, koud water en riool moeten er ook kabels naar de nieuwe keuken vanaf de meterkast.
De oven, vaatwasser en eventuele boiler hebben allen een eigen groep nodig.
Een inductieplaat een eigen kook of kracht groep.

[invine]

Je zou je volledige vloer kunnen verhogen om het in te verwerken, maar ik zou er niet aan beginnen. Je kan beter de wand van de huidige keuken doorbreken (wel vergunning nodig) en je eiland daar plaatsen.

Als je op de begane grond woont kan je wellicht via de kruipruimte (als die er is) wat doen.

[ Voor 19% gewijzigd door invine op 31-05-2022 12:04 ]

[mariuswijker]

Onwijs bedankt iedereen voor de nuttige adviezen!

Hierbij wat aanvullende info:
- De woning heb ik onlangs casco gekocht en er is nog niks veranderd.
- De woning heeft inderdaad betonnen/cement dekvloer zonder vloerverwarming. Ik weet niet hoe dik deze is.
- Appartement op tweede verdieping.
- Standleiding loopt inderdaad in de wand tussen de keuken en badkamer.
- Doorbreken van de wand tussen de huidige keuken en woonkamer is geen optie ivm constructie pand.

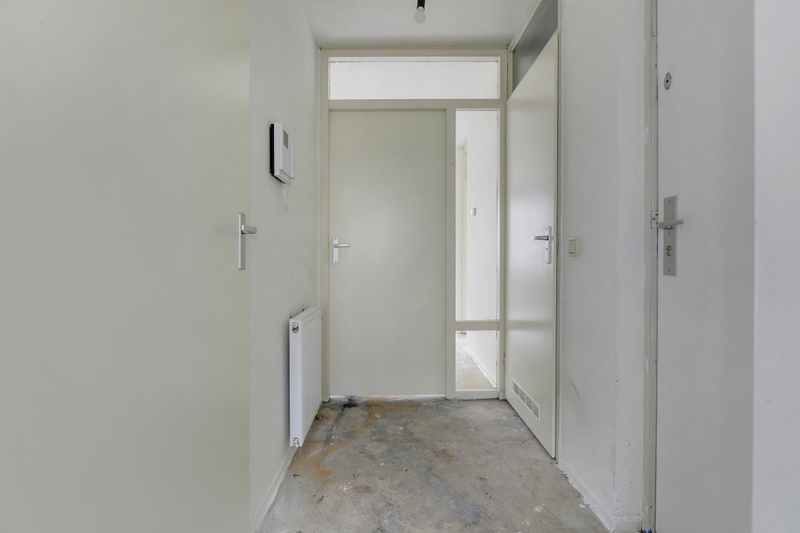

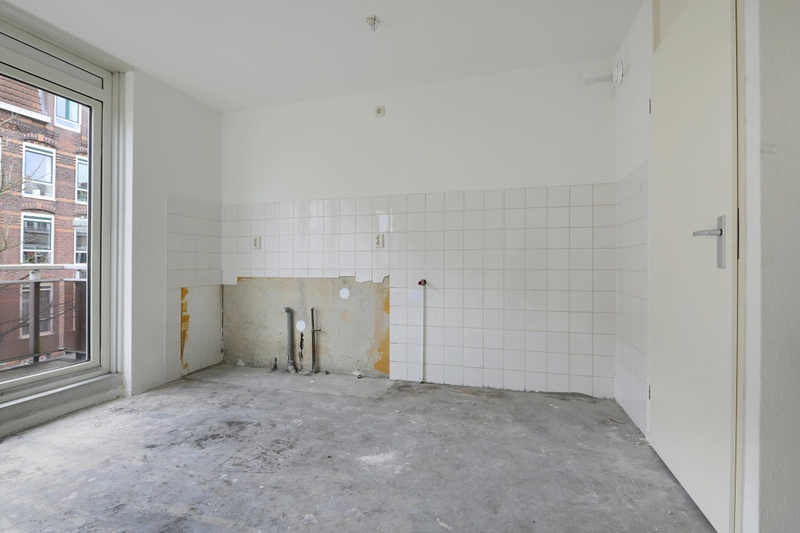

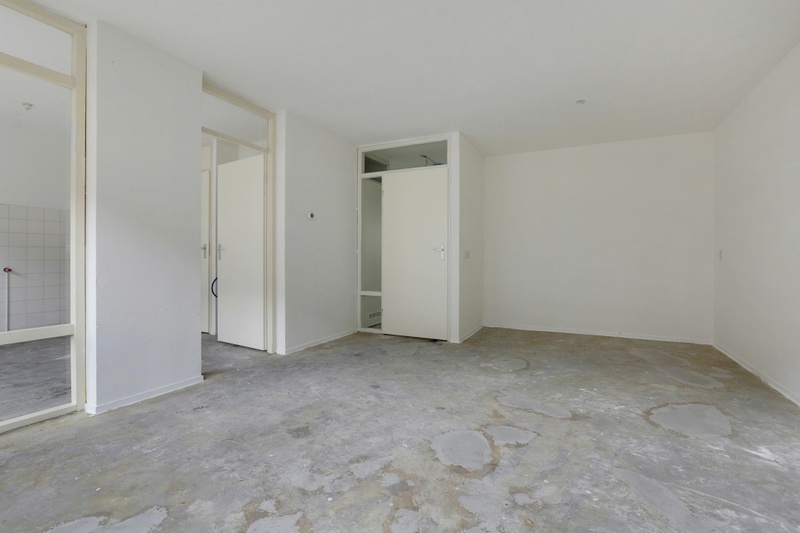

- In de bijlage aanvullende fotos

[PB-powell]

Een ander idee als die muur tussen keuken/woonkamer niet wegkan om dan daaraan een eiland te maken? Blijf je wel zitten met het afvoervraagstuk, maar je kan er wel een mooi (schier)eiland met barretje van maken. Het raam kan je daar eventueel nog met gipsplaten oid afdekken of volledig kozijn weghalen (als dat mag) en het gat vullen met isolatie+gips.
Maar het afvoervraagstuk is je grootste uitdaging, daar heb ik verder weinig verstand van.
