Mechanische Ventilatie upgrade Comfofan s silent move up

Pagina: 1
Acties:

Acties:
  • 0 Henk 'm!

  • kaasaanfiets
  • Registratie: Januari 2005
  • Niet online

kaasaanfiets

Extreme Edition of koekoek

Topicstarter
Ik woon in een huurwoning. Dit is even belangrijk omdat ik niet rigoureus van alles kan gaan verbouwen.

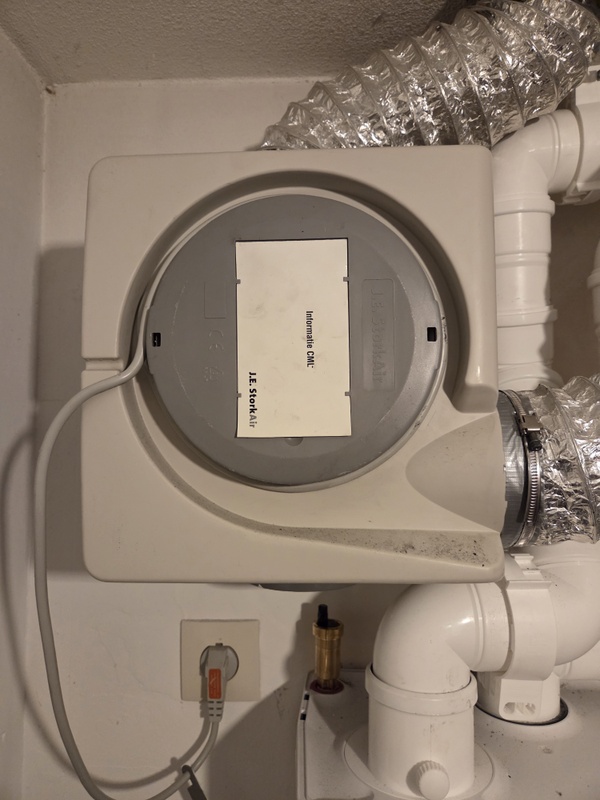

Momenteel hangt er een J.E. Storkair (Zehnder) CME/CML

Hier hebben we een aantal issues mee:

- Hij maakt veel herrie
- Hij verbruikt behoorlijk meer stroom dan een nieuwe
- Hij is alleen te bedienen in de keuken met een 3 standen schakelaar.
- Als we gaan douchen op de 1e verdieping zouden we dus naar beneden naar de keuken moeten lopen om hem aan te zetten op stand 3(= nog meer herrie) Vervolgens handmatig na een X aantal minuten weer op stand 1.
- Perilex aansluiting.

Nu lees ik dat alle Zehnder (voorheen dus J.E. Storkair) MV boxen zo gebouwd zijn dat daar ook een nieuwe ventilator unit in kan. Dus ik ben een beetje gaan rondkijken om kom dit tegen: Zehnder ComfoFan Silent Move Up.

Afbeeldingslocatie: https://zehnder.compano.com/Data/Environments/000001/Attachment/Bijlage/PRD/CSY/MV/CMFSilent/PIMWEB/ComfoFan%20Silent_Move%20up.JPG

https://www.ventilatielan...21UWBkRUMOZsaArHaEALw_wcB
#Randaarde

en

https://www.ventilatielan...lent-move-up-perilex.html
#Perilex

Kwa prijs zijn de even duur dus dat maakt weinig uit. Maar wat is nou het voor- of nadeel van een Perilex aansluiting ten opzichte van een normale 220V randaarde aansluiting? De CV, Wasmachine en Zonneboiler zitten er ook allemaal naast dus ik kan ook prima een 220V unit met randaarde kopen.

Het enige verschil wat ik tot nu toe vindt is dat de Perilex met een 3 standen schakelaar kan werken en de randaarde unit traploos instelbaar is.


Onze eisen / wat willen we:
- Automatisch aangaan bij gebruik van de douche (Bovenstaande units zijn standaard uitgevoerd met een geïntegreerde vochtsensor en een RF ontvanger.)
- CO2 controle bij teveel CO2 in b.v. de woonkamer dat hij automatisch opschakelt naar meer afzuigen.
- Eventueel op afstand op de 1e of begane grond handmatig de ventilatie harder/zachter zetten. (hoewel met eerder genoemde bovenstaande opties zou dit niet nodig moeten zijn)

Overige puntjes:
- De afzuiging(wasemkap) boven het gasstel zit aangesloten op de mechanische ventilatie of de 3 standenschakelaar. De afzuigkap heeft zelf geen motorafzuiging maar is met een kanaal aangesloten op de MV. Zodra je de schakelaar op stand 3 zet gaat er een klep open in de afzuigkap zodat kookgassen via de MV wordt afgevoerd.
Deze moet uiteraard ook weer werken bij het vervangen van de MV unit.

Ik ben beginnend knutselaar met Home Assistent. Ik zou het ook leuk vinden om het 1 en ander via HA te kunnen bedienen op in de zien. Eventueel zelf sensoren toevoegen die kunnen samenwerken met HA en de MV.
zoals: https://www.google.com/im..._0HHTUOCKcQMygZegUIARDpAQ
Afbeeldingslocatie: https://home-assistant-guide.com/wp-content/plugins/aawp/public/image.php?url=aHR0cHM6Ly9tLm1lZGlhLWFtYXpvbi5jb20vaW1hZ2VzL0kvMzFTUCs2QjJVcUwuanBn

of deze: https://www.bol.com/nl/nl...7sWBo6TcVHzAaAkKrEALw_wcB
Afbeeldingslocatie: https://encrypted-tbn0.gstatic.com/images?q=tbn:ANd9GcTmjAaPf0NzcuM54Rt1P094DhC8FhH-jZREEfK3sQyYSG8VzxKDFBt-XiRyEdiohOQsqTg&usqp=CAU

Acties:
  • +3 Henk 'm!

  • Koppensneller
  • Registratie: April 2002
  • Laatst online: 20:33

Koppensneller

winterrrrrr

Ik heb zelf zo'n apparaat hangen en ben ook fervent Home Assistant-knutselaar. Mijn oplossing:

Het apparaat heeft een 0-10v ingang om het toerental te regelen; daar heb ik een 0-10v Zigbee dimmer op aangesloten die ik kan aansturen via HA. Standaard draait de boel op 20% en er zijn vervolgens een aantal triggers om de ventilatie te verhogen:

- Warmwatergebruik, detecteerbaar in HA via een sensor in de slimme thermostaat. Omdat wij beneden een Quooker gebruiken komt een warmwatervraag altijd uit de badkamer, dus kunnen we er vanuit gaan dat er wordt gedoucht of het bad wordt gebruikt (of heel kort gebruik wordt gemaakt van de wasbak)
- Luchtvochtigheid, gemeten met Aqara-sensors op de benedenverdieping en de badkamer. Als ergens de luchtvochtigheid veel hoger is dan het gemiddelde van de afgelopen 3 uur slaat de ventilatie aan.
- CO2, gemeten met een CO2-sensor die via ESPHome aan HA gekoppeld is. Hoe hoger de waarde, hoe hoger de ventilatiestand.
- Koken, gemeten door het stroomverbruik van de circulatie-afzuigkap.
- Als het binnen >23°C is en buiten minstens 3 graden koeler dan binnen, dan gaat de ventilatie aan om koelere lucht aan te zuigen.

Daarnaast ligt er nog een Zigbee-knop van Aqara naast de wc die de ventilatie 3 minuten volle bak laat draaien om ongewenste geurtjes snel weg te werken. Ik heb nog geen manier gevonden om een grote boodschap te detecteren :+

Dit is natuurlijk allemaal nogal DIY, maar misschien geeft het je wat ideeën voor je eigen situatie :) Als je liever niet met zo'n 0-10v dimmer aan de slag gaat kun je ook de perilex-aansluiting gebruiken i.c.m. een dubbel relais (bijvoorbeeld een Shelly 2.5). Zo kun je vanuit HA dan de medium en high standen schakelen door de juiste polen te verbinden of te verbreken.

Acties:
  • 0 Henk 'm!

  • kaasaanfiets
  • Registratie: Januari 2005
  • Niet online

kaasaanfiets

Extreme Edition of koekoek

Topicstarter
@Koppensneller Bedankt voor je reactie, Die ideetjes zijn handig inderdaad daar ga ik zeker naar kijken.

Je zegt dat je zelf ook zo'n apparaat hebt, heb je het dan over mijneoude CME/CML unit of die nieuwe Zehnder Comfofan Silent?

Die 0-10V ingang is dan de eurostekker versie neem ik aan? Of kan je de perilex versie ook via 0-10v traploos instellen?

Acties:
  • 0 Henk 'm!

  • Koppensneller
  • Registratie: April 2002
  • Laatst online: 20:33

Koppensneller

winterrrrrr

Ik heb een Comfofan (de nieuwe dus, hij is 1,5 jaar oud), met een perilexaansluiting. In de installatiehandleiding kun je wel vinden of jouw specifieke model ook zo'n 0-10v ingang heeft. Als je meer dan 1 besturingsmethode (perilex, 0-10v, vochtsensor, rf-zender) aangesloten hebt, pakt 'ie volgens mij automatisch de hoogste waarde, dus je kunt ze prima combineren.

Acties:
  • 0 Henk 'm!

  • Jaer288
  • Registratie: Mei 2005
  • Laatst online: 09-05 12:50
Op je vragen heb ik geen antwoord. Het enige wat ik kan bijdragen is dat je de door Ventilatieland gecommuniceerde 8 weken levertijd met een korrel zout moet nemen. Ik heb de Zehnder ComfoFan Silent al een aanzienlijke tijd in bestelling staan en is recent voor de derde maal opgeschoven. De levertijd bij Zehnder zelf opgevraagd, maar geen reactie ontvangen. Nu heeft het bij mij geen haast, dus zie het allemaal wel. Mocht jij het wel op korte termijn willen realiseren, houd hier dan rekening mee. Succes!

Acties:
  • 0 Henk 'm!

  • CubicQ
  • Registratie: September 1999
  • Laatst online: 22:30
Jaer288 schreef op maandag 30 mei 2022 @ 13:02:
Op je vragen heb ik geen antwoord. Het enige wat ik kan bijdragen is dat je de door Ventilatieland gecommuniceerde 8 weken levertijd met een korrel zout moet nemen. Ik heb de Zehnder ComfoFan Silent al een aanzienlijke tijd in bestelling staan en is recent voor de derde maal opgeschoven. De levertijd bij Zehnder zelf opgevraagd, maar geen reactie ontvangen. Nu heeft het bij mij geen haast, dus zie het allemaal wel. Mocht jij het wel op korte termijn willen realiseren, houd hier dan rekening mee. Succes!
+1
Ik heb op 17 januari (bij een andere webshop dan Ventilatieland) een nieuwe Zehnder ComfoFan S 'voorkant' besteld (levertijd-indicatie: morgen in huis), 2 maanden later hebben ze een volledige Zehnder ComfoFan S verstuurd; de losse voorkanten zijn blijkbaar door Zehnder uit het assortiment gehaald (lang leve de milieuvervuiling, nu heb ik dus een nutteloos stom stuk kunstof van een halve kubieke meter).

Acties:
  • 0 Henk 'm!

  • martdj
  • Registratie: Januari 2000
  • Laatst online: 16-03 15:30
Koppensneller schreef op maandag 30 mei 2022 @ 11:16:
Ik heb zelf zo'n apparaat hangen en ben ook fervent Home Assistant-knutselaar. Mijn oplossing:

Het apparaat heeft een 0-10v ingang om het toerental te regelen; daar heb ik een 0-10v Zigbee dimmer op aangesloten die ik kan aansturen via HA. Standaard draait de boel op 20% en er zijn vervolgens een aantal triggers om de ventilatie te verhogen:
Ik kom toevallig deze thread tegen, maar dit klinkt super interessant, @Koppensneller! Zou jij hier meer over kunnen vertellen? Welke Zigbee dimmer heb je exact gebruikt en hoe heb je 'm aangesloten?

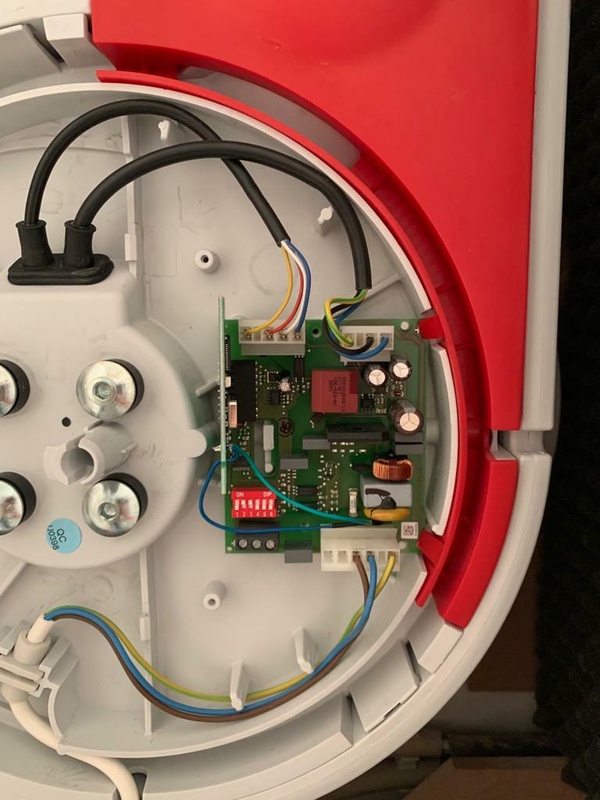

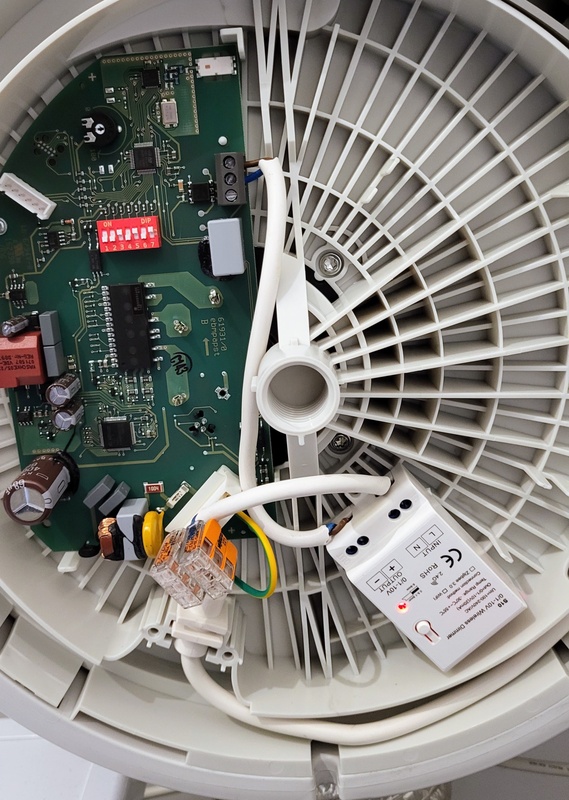

Ik neem aan dat je de hier omcirkelde aansluiting bedoeld?
Afbeeldingslocatie: https://tweakers.net/i/QM-5Cwcdjl6cy2Mw0Sg0BbjDYFY=/x800/filters:strip_icc():strip_exif()/f/image/i3s44btr4DXwVMi7F1hNkxYr.jpg?f=fotoalbum_large

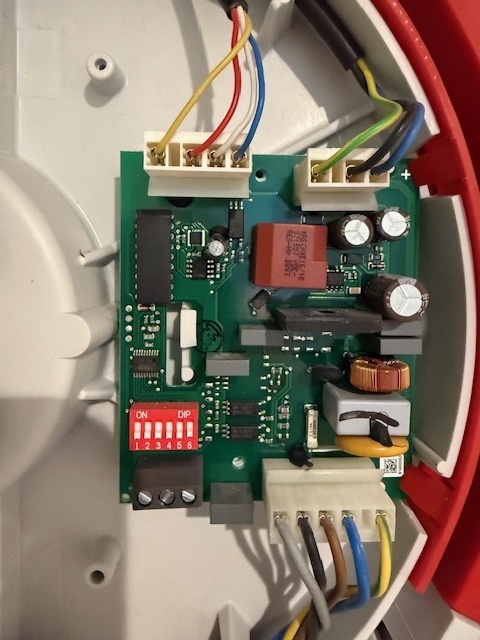

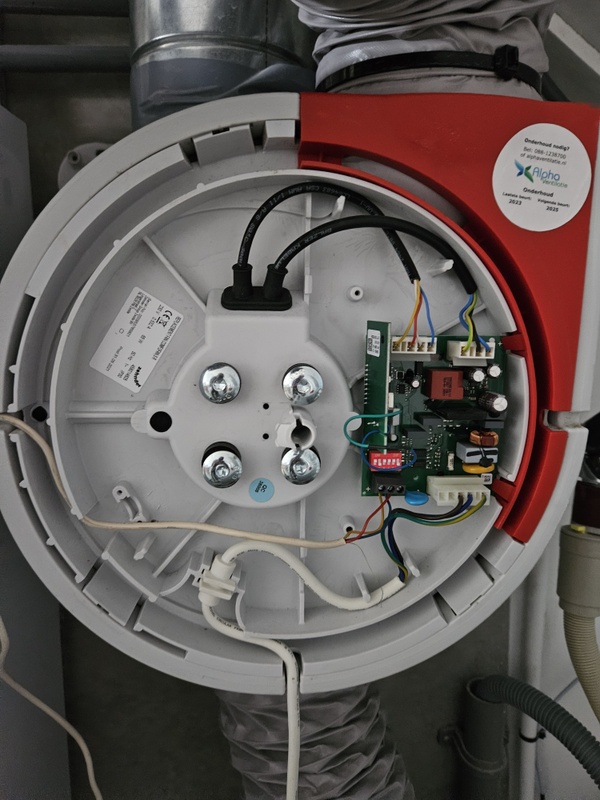

Kun je laten zien hoe je daar wat op hebt aangesloten? Dit is hoe het er in het echt bij mij uitziet.
Afbeeldingslocatie: https://tweakers.net/i/9Wli29QfmnfglgQTCHDg2tKihQA=/x800/filters:strip_icc():strip_exif()/f/image/nmt46uN7xccjJEFn4S5XX9ye.jpg?f=fotoalbum_large

Acties:
  • +3 Henk 'm!

  • Koppensneller
  • Registratie: April 2002
  • Laatst online: 20:33

Koppensneller

winterrrrrr

@martdj

Precies, die aansluiting. Bij mij zat er eerst een vochtsensor op (die dus min of meer hetzelfde doet, dimmen tussen 0-10V). Ik heb deze dimmer gebruikt. Hij schaalt niet helemaal perfect lineair maar goed genoeg voor een thuistoepassing zoals deze, vond ik.

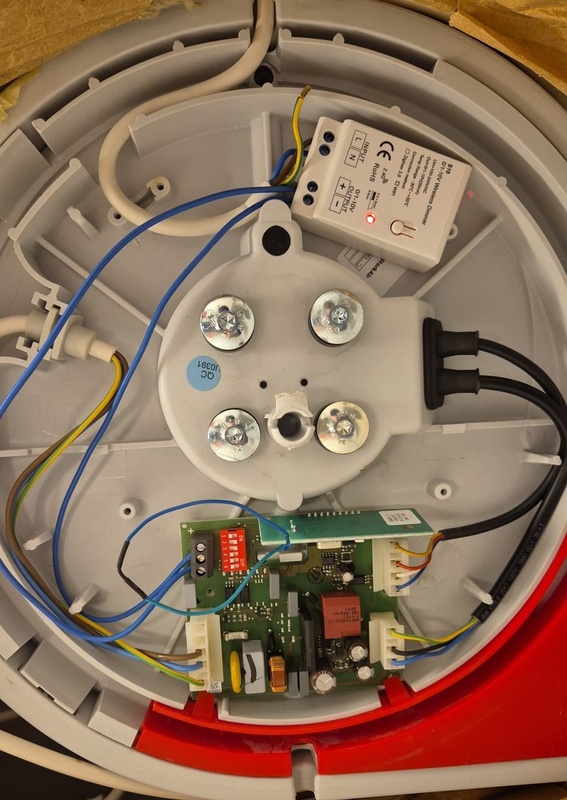

Ik heb e.e.a. gewoon aangesloten met een stuk lampsnoer (wel netjes draadeindhulzen gebruiken natuurlijk), dat ziet er dan zo uit:

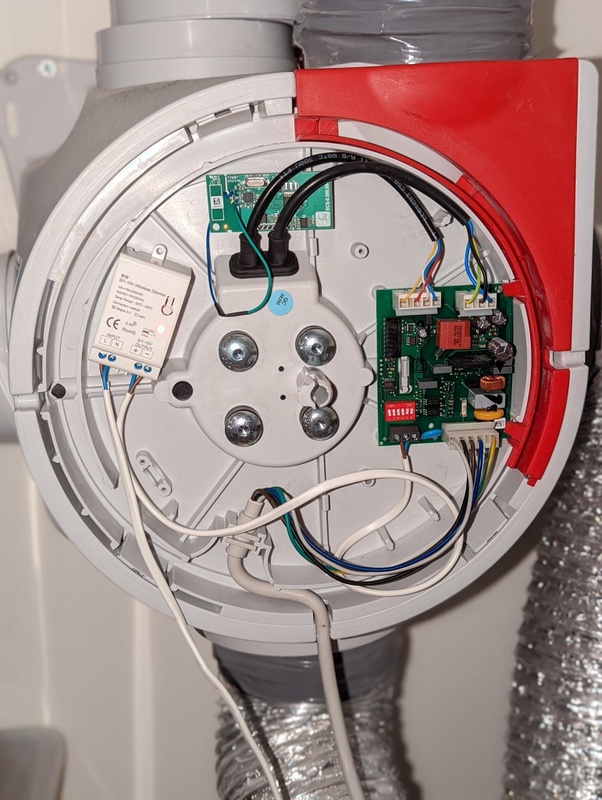

Afbeeldingslocatie: https://tweakers.net/i/6Av1NZ-ajZM2MbViZbWNHlUtjjg=/x800/filters:strip_icc():strip_exif()/f/image/okS2OsbVffe3Th0STl94ljhr.jpg?f=fotoalbum_large

De dimmer dus linksboven met een eigen 230V aansluiting en een 0-10V verbinding naar de printplaat van de MV unit (op de GND en 0-10V aansluitingen).

Ik heb de Zigbee-dimmer gekoppeld in Deconz en in HA komt 'ie dan binnen als dimbare lamp. In HA toen een template sensor aangemaakt die op basis van een aantal voorwaarden de stand bepaald:

YAML:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
template:
  sensor:
    - name: "Ventilation pct"
      unit_of_measurement: '%'
      icon: mdi:fan
      state: |-
        {{ max(state_attr('sensor.ventilation_pct', 'humidity_bathroom')|int(default=0),
               state_attr('sensor.ventilation_pct', 'humidity_downstairs')|int(default=0),
               state_attr('sensor.ventilation_pct', 'hot_water_usage')|int(default=0),
               state_attr('sensor.ventilation_pct', 'poop_button')|int(default=0),
               state_attr('sensor.ventilation_pct', 'cooking')|int(default=0),
               state_attr('sensor.ventilation_pct', 'summer_cooldown')|int(default=0),
               state_attr('sensor.ventilation_pct', 'CO2')|int(default=0),
               state_attr('sensor.ventilation_pct', 'minimum')|int(default=0)
              ) }}
      attributes:
        humidity_bathroom: |-
          {% set hum_diff_bathroom = states('sensor.bathroom_humidity')|float(default=0) - states('sensor.bathroom_humidity_statistics')|float(default=0) %}
          {{ iif(hum_diff_bathroom > 4 and states('sensor.bathroom_humidity_statistics') != 'unknown',
                 min(2*hum_diff_bathroom + 40, 100),
                 0) }}
        humidity_downstairs: |-
          {% set hum_diff_downstairs = states('sensor.living_room_humidity')|float(default=0) - states('sensor.living_room_humidity_statistics')|float(default=0) %}
          {{ iif(hum_diff_downstairs > 4 and states('sensor.living_room_humidity_statistics') != 'unknown',
                 min(2*hum_diff_downstairs + 40, 100),
                 0) }}
        hot_water_usage: |-
          {{ iif(is_state('binary_sensor.opentherm_dhw_state', 'on') or (is_state('binary_sensor.opentherm_dhw_state', 'off') and (now() - states.binary_sensor.opentherm_dhw_state.last_updated).seconds < 60),
                 70,
                 0) }}
        poop_button: |-
          {{ iif(is_state('input_boolean.poop_vent_helper', 'on'),
                 90,
                 0) }}

        cooking: |-
          {{ iif(is_state('binary_sensor.cooking_active', 'on'),
                 90,
                 0) }}
        summer_cooldown: |-
          {{ iif(is_state('binary_sensor.summer_ventilation_needed', 'on'),
                 60,
                 0) }}
        CO2: |-
          {{ iif(states('sensor.co2_downstairs')|int(default=0) > 750,
             min(states('sensor.co2_downstairs')|int(default=0) - 750 / 10, 70),
             0) }}
        minimum: |-
          {{ iif(is_state('input_select.house_mode', 'Normal') or is_state('input_select.house_mode', 'Guest'),
             20,
             0) }}


En veranderingen in de waarde daarvan worden via een automation doorgegeven aan een template fan die de dimmer aanstuurt:

YAML:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
fan:
  - platform: template
    fans:
      mechanical_ventilation:
        friendly_name: "Mechanical ventilation"
        value_template: >
          {% if ((state_attr('light.mechanical_ventilation_dimmer', 'brightness')|int(default=0))/255*100) %}
            on
          {% else %}
            off
          {% endif %}
        percentage_template: >
          {{ ((state_attr('light.mechanical_ventilation_dimmer', 'brightness')|int(default=0))/255*100) }}
        speed_count: 20
        set_percentage:
          service: light.turn_on
          entity_id: light.mechanical_ventilation_dimmer
          data:
            brightness_pct: "{{percentage|int(default=0)}}"
        turn_on:
          service: light.turn_on
          entity_id: light.mechanical_ventilation_dimmer
          data:
            brightness_pct: 20
        turn_off:
          service: light.turn_off
          entity_id: light.mechanical_ventilation_dimmer

Acties:
  • +1 Henk 'm!

  • martdj
  • Registratie: Januari 2000
  • Laatst online: 16-03 15:30
@Koppensneller Geweldig! Thanks.
Jij hebt zo te zien een perilexstekker aan je unit zitten. Ik zag bij iemand anders dat ie zijn 220 draden had doorgeknipt en met lasklemmen weer aan elkaar gemaakt, zodat de dimmer er ook op gevoed kon worden. Dan houdt je wel alles binnen de unit. Ga ik ook nog over nadenken.
Ik heb vandaag alles besteld (dimmer, 2 motion/lux sensoren, 5-in-1 luchtkwaliteits sensor en een luchtvochtigheids-/temperatuursensor). Duurt een maandje, maar dan kan ik aan de slag en gaan jou yaml-files zeker van pas komen!

Acties:
  • +1 Henk 'm!

  • Koppensneller
  • Registratie: April 2002
  • Laatst online: 20:33

Koppensneller

winterrrrrr

@martdj Prima oplossing inderdaad, om het netjes binnen de kast te houden. Ga ik misschien ook nog wel doen, maar voorlopig ligt het prima uit de weg zo.

[ Voor 3% gewijzigd door Koppensneller op 03-07-2022 22:35 ]


  • tlpeter
  • Registratie: Oktober 2005
  • Laatst online: 21:00
Koppensneller schreef op zondag 3 juli 2022 @ 20:00:
@martdj

Precies, die aansluiting. Bij mij zat er eerst een vochtsensor op (die dus min of meer hetzelfde doet, dimmen tussen 0-10V). Ik heb deze dimmer gebruikt. Hij schaalt niet helemaal perfect lineair maar goed genoeg voor een thuistoepassing zoals deze, vond ik.

Ik heb e.e.a. gewoon aangesloten met een stuk lampsnoer (wel netjes draadeindhulzen gebruiken natuurlijk), dat ziet er dan zo uit:

[Afbeelding]

De dimmer dus linksboven met een eigen 230V aansluiting en een 0-10V verbinding naar de printplaat van de MV unit (op de GND en 0-10V aansluitingen).

Ik heb de Zigbee-dimmer gekoppeld in Deconz en in HA komt 'ie dan binnen als dimbare lamp. In HA toen een template sensor aangemaakt die op basis van een aantal voorwaarden de stand bepaald:

YAML:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
template:
  sensor:
    - name: "Ventilation pct"
      unit_of_measurement: '%'
      icon: mdi:fan
      state: |-
        {{ max(state_attr('sensor.ventilation_pct', 'humidity_bathroom')|int(default=0),
               state_attr('sensor.ventilation_pct', 'humidity_downstairs')|int(default=0),
               state_attr('sensor.ventilation_pct', 'hot_water_usage')|int(default=0),
               state_attr('sensor.ventilation_pct', 'poop_button')|int(default=0),
               state_attr('sensor.ventilation_pct', 'cooking')|int(default=0),
               state_attr('sensor.ventilation_pct', 'summer_cooldown')|int(default=0),
               state_attr('sensor.ventilation_pct', 'CO2')|int(default=0),
               state_attr('sensor.ventilation_pct', 'minimum')|int(default=0)
              ) }}
      attributes:
        humidity_bathroom: |-
          {% set hum_diff_bathroom = states('sensor.bathroom_humidity')|float(default=0) - states('sensor.bathroom_humidity_statistics')|float(default=0) %}
          {{ iif(hum_diff_bathroom > 4 and states('sensor.bathroom_humidity_statistics') != 'unknown',
                 min(2*hum_diff_bathroom + 40, 100),
                 0) }}
        humidity_downstairs: |-
          {% set hum_diff_downstairs = states('sensor.living_room_humidity')|float(default=0) - states('sensor.living_room_humidity_statistics')|float(default=0) %}
          {{ iif(hum_diff_downstairs > 4 and states('sensor.living_room_humidity_statistics') != 'unknown',
                 min(2*hum_diff_downstairs + 40, 100),
                 0) }}
        hot_water_usage: |-
          {{ iif(is_state('binary_sensor.opentherm_dhw_state', 'on') or (is_state('binary_sensor.opentherm_dhw_state', 'off') and (now() - states.binary_sensor.opentherm_dhw_state.last_updated).seconds < 60),
                 70,
                 0) }}
        poop_button: |-
          {{ iif(is_state('input_boolean.poop_vent_helper', 'on'),
                 90,
                 0) }}

        cooking: |-
          {{ iif(is_state('binary_sensor.cooking_active', 'on'),
                 90,
                 0) }}
        summer_cooldown: |-
          {{ iif(is_state('binary_sensor.summer_ventilation_needed', 'on'),
                 60,
                 0) }}
        CO2: |-
          {{ iif(states('sensor.co2_downstairs')|int(default=0) > 750,
             min(states('sensor.co2_downstairs')|int(default=0) - 750 / 10, 70),
             0) }}
        minimum: |-
          {{ iif(is_state('input_select.house_mode', 'Normal') or is_state('input_select.house_mode', 'Guest'),
             20,
             0) }}


En veranderingen in de waarde daarvan worden via een automation doorgegeven aan een template fan die de dimmer aanstuurt:

YAML:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
fan:
  - platform: template
    fans:
      mechanical_ventilation:
        friendly_name: "Mechanical ventilation"
        value_template: >
          {% if ((state_attr('light.mechanical_ventilation_dimmer', 'brightness')|int(default=0))/255*100) %}
            on
          {% else %}
            off
          {% endif %}
        percentage_template: >
          {{ ((state_attr('light.mechanical_ventilation_dimmer', 'brightness')|int(default=0))/255*100) }}
        speed_count: 20
        set_percentage:
          service: light.turn_on
          entity_id: light.mechanical_ventilation_dimmer
          data:
            brightness_pct: "{{percentage|int(default=0)}}"
        turn_on:
          service: light.turn_on
          entity_id: light.mechanical_ventilation_dimmer
          data:
            brightness_pct: 20
        turn_off:
          service: light.turn_off
          entity_id: light.mechanical_ventilation_dimmer
In ben nog een noob met HA dus zou je iets specifieker kunnen zijn hoe je dit gedaan hebt?
Ik heb, met iets aanpassing, de configuration.yaml aangepast.
Ik kan de "sensor.ventilation_pct" toevoegen in een automatisering als sjabloon/template.
Wat moet ik in de automatisering toevoegen om (in mijn geval) de qubino zwave 0-10v te kunnen schakelen?

  • Koppensneller
  • Registratie: April 2002
  • Laatst online: 20:33

Koppensneller

winterrrrrr

tlpeter schreef op donderdag 18 augustus 2022 @ 10:20:
[...]

In ben nog een noob met HA dus zou je iets specifieker kunnen zijn hoe je dit gedaan hebt?
Ik heb, met iets aanpassing, de configuration.yaml aangepast.
Ik kan de "sensor.ventilation_pct" toevoegen in een automatisering als sjabloon/template.
Wat moet ik in de automatisering toevoegen om (in mijn geval) de qubino zwave 0-10v te kunnen schakelen?
Je moet een automation maken die bij een state change van sensor.ventilation_pct je 0-10V dimmer aanpast. Je dimmer is in HA waarschijnlijk zichtbaar als lamp, dus je kunt dan de light.turn_on service gebruiken in combinatie met de brightness_pct parameter (die vul je met de nieuwe waarde van je sensor).

  • tlpeter
  • Registratie: Oktober 2005
  • Laatst online: 21:00
@Koppensneller Thanks.
Ik heb het aan de gang, al denk ik dat ik ergens nog iets niet begrijp van jouw voorbeeld.
Het werkt, dat is het belangrijkste.
Nog één vraagje, klopt het dat de Zehnder comfofan niet lager gaat dan 30%?

  • Koppensneller
  • Registratie: April 2002
  • Laatst online: 20:33

Koppensneller

winterrrrrr

@tlpeter Ik kan hem helemaal op 0 zetten. Check in de handleiding even of je DIP-switches goed staan!

  • tlpeter
  • Registratie: Oktober 2005
  • Laatst online: 21:00
@Koppensneller jij hebt een net iets ander model.
Ik heb 7 dipswitches waarbij switch 7 voor het traploos/lineair instellen is. Deze staat aan en alle andere zijn voor het afstellen. Er is geen setting voor het uitzetten van de motor lijkt het.

Acties:
  • 0 Henk 'm!

  • martdj
  • Registratie: Januari 2000
  • Laatst online: 16-03 15:30
tlpeter schreef op donderdag 18 augustus 2022 @ 14:27:
@Koppensneller jij hebt een net iets ander model.
Ik heb 7 dipswitches waarbij switch 7 voor het traploos/lineair instellen is. Deze staat aan en alle andere zijn voor het afstellen. Er is geen setting voor het uitzetten van de motor lijkt het.
Interessant. Ik heb dit een paar maanden terug geknutseld en het werkt allemaal, maar wat mij opviel is dat het niet traploos is. Ik kan mijn schuifje in Z2M traploos schuiven, maar de ventilatie-unit zelf werkt in 3 standen. Dezelfde 3 standen die mijn RF zender ook heeft.

Maar dat kan dus een kwestie zijn van een dipswitch aanpassen?

Acties:
  • 0 Henk 'm!

  • tlpeter
  • Registratie: Oktober 2005
  • Laatst online: 21:00
martdj schreef op zaterdag 12 november 2022 @ 11:02:
[...]

Interessant. Ik heb dit een paar maanden terug geknutseld en het werkt allemaal, maar wat mij opviel is dat het niet traploos is. Ik kan mijn schuifje in Z2M traploos schuiven, maar de ventilatie-unit zelf werkt in 3 standen. Dezelfde 3 standen die mijn RF zender ook heeft.

Maar dat kan dus een kwestie zijn van een dipswitch aanpassen?
Ja

Acties:
  • 0 Henk 'm!

  • Leroy
  • Registratie: Februari 2002
  • Laatst online: 22:25
tlpeter schreef op donderdag 18 augustus 2022 @ 14:27:
@Koppensneller jij hebt een net iets ander model.
Ik heb 7 dipswitches waarbij switch 7 voor het traploos/lineair instellen is. Deze staat aan en alle andere zijn voor het afstellen. Er is geen setting voor het uitzetten van de motor lijkt het.
Ik probeer mijn Zehnder Comfofan SIlent met 0-10V aan te sturen, echter zodra ik dipswitch 7 op 'on' zet (zelfs met 0V op de 0-10V-aansluiting) blijft bij mij de motor sneller draaien dan wanneer deze dipswitch op 'off' staat. Is dit bij jou ook het geval?

Acties:
  • 0 Henk 'm!

  • tlpeter
  • Registratie: Oktober 2005
  • Laatst online: 21:00
Leroy schreef op zaterdag 10 december 2022 @ 14:51:
[...]


Ik probeer mijn Zehnder Comfofan SIlent met 0-10V aan te sturen, echter zodra ik dipswitch 7 op 'on' zet (zelfs met 0V op de 0-10V-aansluiting) blijft bij mij de motor sneller draaien dan wanneer deze dipswitch op 'off' staat. Is dit bij jou ook het geval?
Phoe, geen idee. Zou ik moeten uitzoeken.

Acties:
  • 0 Henk 'm!

  • Mark vR
  • Registratie: Maart 2023
  • Laatst online: 01-04 16:20
Gezien de expertise hier, hoop ik dat iemand van jullie snapt wat er bij mij aan de hand is.

Ik heb recent mijn Comfofan S vervangen door een Comfofan Silent (ombouw). Op de unit zijn via RF een CO2 sensor (master), twee hygro/bewegingssensoren en een timer aangesloten. Ik heb de standaard dipswitch settings overgenomen.

Als de motor naar hoog vermogen schakelt (ongeacht door welke sensor), blijft hij kort in de hoogste stand draaien, valt dan weer terug en toert weer op. Dit alterneren blijft doorgaan.

Ik heb alle sensoren al een keer opnieuw gekoppeld. Iemand een idee wat er mis kan zijn?

Acties:
  • 0 Henk 'm!

  • marlsbarkley
  • Registratie: Oktober 2022
  • Laatst online: 27-06-2023
martdj schreef op zaterdag 12 november 2022 @ 11:02:
[...]

Interessant. Ik heb dit een paar maanden terug geknutseld en het werkt allemaal, maar wat mij opviel is dat het niet traploos is. Ik kan mijn schuifje in Z2M traploos schuiven, maar de ventilatie-unit zelf werkt in 3 standen. Dezelfde 3 standen die mijn RF zender ook heeft.

Maar dat kan dus een kwestie zijn van een dipswitch aanpassen?
Had je dit al werkend gerkegen? Ik heb zelf maar 6 dipswitches (COMBOFAN S) en krijg het inderdaad ook nog niet helemaal traploos voor elkaar. Ook heb ik 't idee dat ie nooit ECHT uit staat. Als ik 'm via de zigbee2mqtt settings UITZET bijv, dan gaat ie niet ECHT uit. Hij blijft altijd op een hele lage stand draaien, amper hoorbaar en wellicht is dit juist wel de bedoeling? Ik twijfel.

Sinds ik ben gaan klooien met de dimmer ga ik twijfelen of ie dit voorheen ook al zo deed en dit dus zo hoort of dat het komt omdat ik er nu een dimmer op heb zitten en met de dipswitches ben gaan klooien.

Overigens heb ik ook een schakelaar in de keuken met 3 standen (stand 1, 2 of 3). Is het wellicht zo dat de 'default' stand (1) dit dus misschien veroorzaakt en het dus normaal is? zucht...


Wellicht dat iemand met soorgelijke ervaring meer kan vertellen :-)

Acties:
  • +1 Henk 'm!

  • kaasaanfiets
  • Registratie: Januari 2005
  • Niet online

kaasaanfiets

Extreme Edition of koekoek

Topicstarter
Volgensmij is de bedoeling van een mechanische ventilatie dat hij altijd aan staat.
Ik kan die van mij ook niet helemaal uitzetten.

Acties:
  • 0 Henk 'm!

  • marlsbarkley
  • Registratie: Oktober 2022
  • Laatst online: 27-06-2023
kaasaanfiets schreef op woensdag 29 maart 2023 @ 13:36:
Volgensmij is de bedoeling van een mechanische ventilatie dat hij altijd aan staat.
Ik kan die van mij ook niet helemaal uitzetten.
Ja dat vermoeden had ik eigenlijk ook wel. Het vele klooien zette me gewoon een beetje aan 't twijfelen. In ons vorige huis hadden we geen mechanische ventilatie en toen ik de dimmer ertussen zette woonden we er ook nog niet zo lang, dus ik wist het gewoon niet helemaal meer zeker, wat nu de originele staat was.

Thanks voor de reactie man!

Acties:
  • 0 Henk 'm!

  • martdj
  • Registratie: Januari 2000
  • Laatst online: 16-03 15:30
Inderdaad is het de bedoeling dat ie altijd draait. Officieel is het zelfs zo dat stand 1 de stand 1 is wanneer er niemand thuis is. Als er wel mensen thuis zijn, zou ie dus standaard op stand 2 moeten draaien. Maar volgens mij doet niemand dat.
Ik heb niet meer geprobeerd of het traploos ging. Voor automation zijn 3 duidelijke standen namelijk best handig. Stand 3 gaat bij mij aan als de luchtvochtigheid van de doucheruimte boven een bepaalde waarde komt. Stand 2 als er iemand op de wc zit of als het CO2 gehalte in de woonkamer boven een bepaalde waarde uitkomt. Anders dus stand 1 en als het bedtijd is sowieso stand 1.

Acties:
  • 0 Henk 'm!

  • kaasaanfiets
  • Registratie: Januari 2005
  • Niet online

kaasaanfiets

Extreme Edition of koekoek

Topicstarter
martdj schreef op donderdag 30 maart 2023 @ 22:29:
Inderdaad is het de bedoeling dat ie altijd draait. Officieel is het zelfs zo dat stand 1 de stand 1 is wanneer er niemand thuis is. Als er wel mensen thuis zijn, zou ie dus standaard op stand 2 moeten draaien. Maar volgens mij doet niemand dat.
Ik heb niet meer geprobeerd of het traploos ging. Voor automation zijn 3 duidelijke standen namelijk best handig. Stand 3 gaat bij mij aan als de luchtvochtigheid van de doucheruimte boven een bepaalde waarde komt. Stand 2 als er iemand op de wc zit of als het CO2 gehalte in de woonkamer boven een bepaalde waarde uitkomt. Anders dus stand 1 en als het bedtijd is sowieso stand 1.
Ik hem inmiddels ook de Comfofan S Silent Move up gekocht. Maar vanmorgen tijdens het douchen merkte ik dat de ventilator niet harder ging draaien. Kan ik gewoon die potmeter dan iets meer naar 100 draaien?

Hoe staat die bij jou?

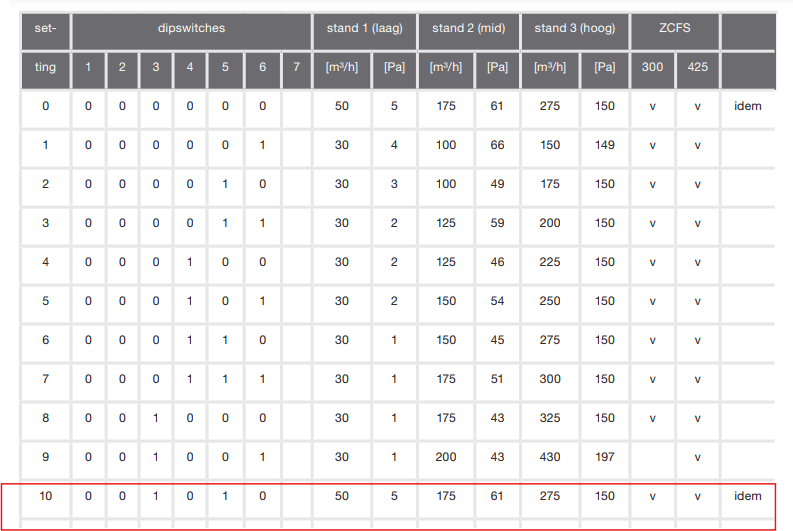

Ik heb ook even gekeken naar die dip switches. Bij mij staan ze nu
1 uit
2 uit
3 aan
4 uit
5 aan
6 uit
7 aan

code:
1
2
stand 1 (laag)            stand 2 (mid)             stand 3 (hoog)
[m³/h] 50  [Pa] 5         [ m³/h] 175  [Pa] 61      [m³/h] 275  [Pa] 150


Volgens dit schema: https://www.ventilatiesho...iding_comfofan_silent.pdf zou hij dan op stand 10 staan. Ik heb alleen geen idee of dit een goede stand is voor mijn woning. Omdat ik een soort van semi passieve afzuigkap in de keuken heb, die opent alleen een poort richting de buis van de mechanische ventilatie, dus heeft zelf geen motor om af te zuigen. Daarom zou ik het wel fijn vinden als hij tijdens het koken wat beter afzuigt.

Acties:
  • 0 Henk 'm!

  • martdj
  • Registratie: Januari 2000
  • Laatst online: 16-03 15:30
Ik gebruik die tuya dimmer die hierboven ergens genoemd staat en stuur die aan via Home Assistant. Daar heb ik 3 scenes in gedefinieerd. Scene 1 staat op dimmer niveau 0 (aangezien de Comfofan de hoogste waarde pakt van de dimmer en de normale aansturing, is dat dus stand 1). Scene 2 staat op dimmer niveau 54%, Scene 3 op dimmerniveau 98%. Aangezien mijn dipswitches (ik zou de kast moeten openmaken om te zien hoe ze precies staan, maar ik vermoed dat ik dipswitch 5 en 6 allebei uit het staan. De andere switches gaan over of je wel of geen perilex stekker en een CO2 meter van StorkAir hebt.
Jij hebt blijkbaar 7 dipswitches, dus een ander model dan ik.

[ Voor 5% gewijzigd door martdj op 04-04-2023 13:51 ]


Acties:
  • 0 Henk 'm!

  • tlpeter
  • Registratie: Oktober 2005
  • Laatst online: 21:00
Bij mij is de 7e dipswitch voor een 0-10v sensor. In mijn geval een zwave 0-10v unit.
Hiermee kan ik traploos bedienen.

Acties:
  • 0 Henk 'm!

  • Mark vR
  • Registratie: Maart 2023
  • Laatst online: 01-04 16:20
Mark vR schreef op donderdag 23 maart 2023 @ 22:20:
Gezien de expertise hier, hoop ik dat iemand van jullie snapt wat er bij mij aan de hand is.

Ik heb recent mijn Comfofan S vervangen door een Comfofan Silent (ombouw). Op de unit zijn via RF een CO2 sensor (master), twee hygro/bewegingssensoren en een timer aangesloten. Ik heb de standaard dipswitch settings overgenomen.

Als de motor naar hoog vermogen schakelt (ongeacht door welke sensor), blijft hij kort in de hoogste stand draaien, valt dan weer terug en toert weer op. Dit alterneren blijft doorgaan.

Ik heb alle sensoren al een keer opnieuw gekoppeld. Iemand een idee wat er mis kan zijn?
Iemand enig idee wat er fout kan zijn?

Acties:
  • 0 Henk 'm!

  • osado
  • Registratie: Juli 2001
  • Laatst online: 30-04 17:40
Mark vR schreef op donderdag 23 maart 2023 @ 22:20:
Gezien de expertise hier, hoop ik dat iemand van jullie snapt wat er bij mij aan de hand is.

Ik heb recent mijn Comfofan S vervangen door een Comfofan Silent (ombouw). Op de unit zijn via RF een CO2 sensor (master), twee hygro/bewegingssensoren en een timer aangesloten. Ik heb de standaard dipswitch settings overgenomen.

Als de motor naar hoog vermogen schakelt (ongeacht door welke sensor), blijft hij kort in de hoogste stand draaien, valt dan weer terug en toert weer op. Dit alterneren blijft doorgaan.

Ik heb alle sensoren al een keer opnieuw gekoppeld. Iemand een idee wat er mis kan zijn?
Ik kan het online even niet vinden, maar er wordt beweerd dat de Silent 3x zo stil is. Ik neem 3x t.o.v. de Zehnder ComfoFan. Is dit iets wat je kan bevestigen? Is stand 3 van de Silent B.v. vergelijkbaar met stand 1 van de ComfoFan? Omdat deze zoveel herrie maakt gebruik ik de ventilatie zelden voor in de badkamer (‘s ochtends als de rest nog slaapt). Ik begrijp inmiddels dat dit niet verstandig is…

Acties:
  • +3 Henk 'm!

  • misteriks
  • Registratie: Maart 2000
  • Laatst online: 22-05 08:56
Ik zal ook even mijn ervaring delen. De oude mechanische ventilatie (vanwege defect) vervangen voor de drop in replacement ComfoFan Silent Move Up - RA (458016606)

De hier eerder genoemde zigbee dimmer kwam van de week ook binnen en deze zojuist aangesloten.
Na pairen in Zigbee2Mqtt werkt het meteen.

De aanwezige Zehnder RFZ bediening werkt ook nog, maar als de unit in een hoge stand staat via de zigbee dimmer dan kan je stand niet verlagen met de RF bediening. Op zich vind ik dat prima aan gezien het uiteindelijk de bedoeling is dat het volledig via Home Assistant wordt aangestuurd.
Ik weet bv hoe lang het licht op het toilet aan is dus ik kan een redelijke inschatting maken of de mechanische ventilate na x tijd een standje hoger moet voor een aantal minuten :Z

Ik ben nu nog in afwachting van de temp en luchtvochtigheid sensor voor de badkamer die ik besteld heb bij ae

Afbeeldingslocatie: https://tweakers.net/i/6MqkSOjbNqCxnaXUxhjTlr-pr4s=/x800/filters:strip_icc():strip_exif()/f/image/0OoGRKfjy5gsFEDwzXCFmwh6.jpg?f=fotoalbum_large

Acties:
  • 0 Henk 'm!

  • annegerben
  • Registratie: December 2000
  • Laatst online: 05-05 21:38
Ik heb ook deze dimmer, maar als ik deze aansluit gebeurt er niets.
Geeft deze dimmer ook echt 0-10v? of ik deze meet blijft dit 0,02v bij mij.
Ik twijfel of de dimmer defect is.

Update: heb een nieuwe besteld en oude dimmer was dus defect.

[ Voor 15% gewijzigd door annegerben op 14-02-2024 13:50 ]


Acties:
  • 0 Henk 'm!

  • SandmanFm
  • Registratie: Juni 2018
  • Laatst online: 22:55
Ik wil ook mijn ComfoFan via Home Assistant bedienen. Mijn comfofan ziet er zo uit: Afbeeldingslocatie: https://tweakers.net/i/Qy-6KK33ZFYJoO_H71fDEVzBfWk=/x800/filters:strip_icc():strip_exif()/f/image/NVyUs4tEFAZpLsp2XNEOhyhX.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/dKrhxCM0DgAZ3vPEYaorpiEVP_0=/x800/filters:strip_icc():strip_exif()/f/image/8HaEldazjVWGK54AZzKS32Jf.jpg?f=fotoalbum_large

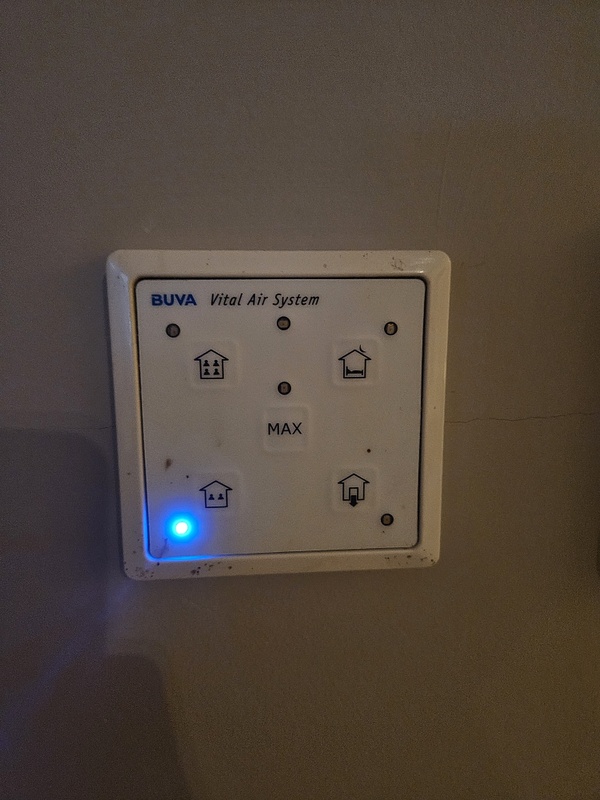

Ik kan de comfofan bedienen via een Buva bedieningspaneel
Afbeeldingslocatie: https://tweakers.net/i/XrcDD-8JMl2tXcAoXVvEBs-ctRM=/x800/filters:strip_icc():strip_exif()/f/image/jgbUuKlEYpUMUv9xqnYFnKkp.jpg?f=fotoalbum_large

Doordat ik weinig kennis heb met bekabeling, weet ik niet zeker of het mogelijk is om de dimmer switch te gebruiken in combinatie met deze bedieningspaneel. Is dit mogelijk? Zo ja, hoe moet ik de bekabeling doen?

Acties:
  • 0 Henk 'm!

  • tlpeter
  • Registratie: Oktober 2005
  • Laatst online: 21:00
@SandmanFm zit er een 0~10v aansluiting op? Als dit het geval is dan kun je er een 0~10v zigbee of zwave moduleb opzetten voor de aansturing.

Acties:
  • 0 Henk 'm!

  • SandmanFm
  • Registratie: Juni 2018
  • Laatst online: 22:55
@tlpeter Hoe kom ik erachter of er een 0~10v aansluiting er op zit? En als dat het geval is, ik zag dat de (zigbee) module maar 2 kabels nodig heeft als input i.p.v. 3, ik weet dus niet zeker welke kabels ik daarvoor moet gebruiken.

Acties:
  • 0 Henk 'm!

  • hjs
  • Registratie: Juni 1999
  • Niet online

hjs

Op zich interessant dit en mijn printplaat is gelijk aan die van @misteriks maar wat voegt het nu precies toe?
De ingebouwde vochtsensor doet de metingen en toch al voor je en past de snelheid aan?

Acties:
  • 0 Henk 'm!

  • SandmanFm
  • Registratie: Juni 2018
  • Laatst online: 22:55

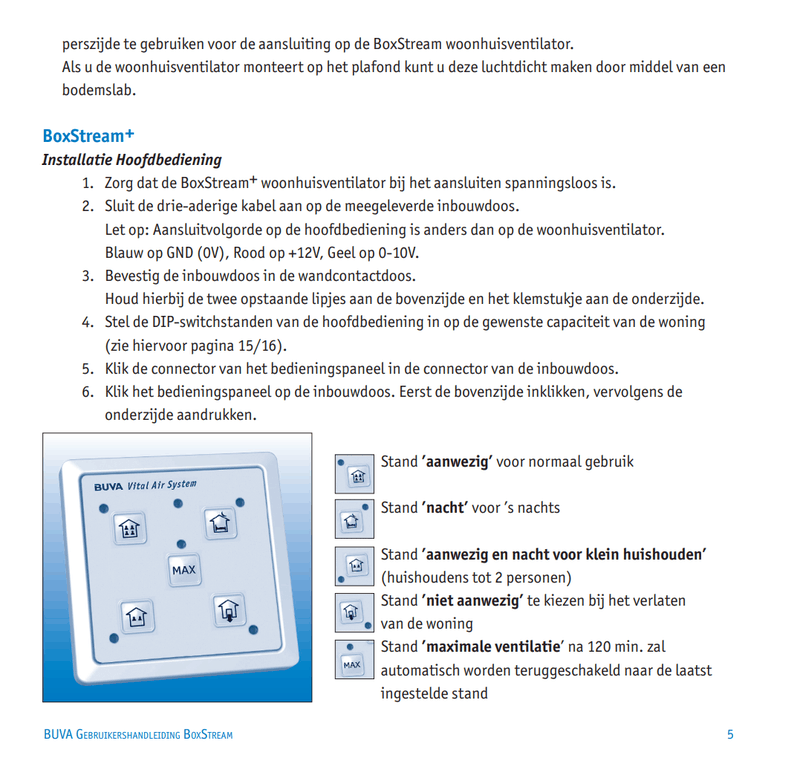

@tlpeter Ik heb wat meer informatie kunnen vinden van de Buva bedieningspaneel Afbeeldingslocatie: https://tweakers.net/i/qQlrEVuJvBRaQ_Aj3IzraFYG0jE=/800x/filters:strip_exif()/f/image/v2U8fYYt0Cw6jzDaL3swm4KP.png?f=fotoalbum_large Het blijkt dat dit gebruik maakt van +12V en 0-10V (https://intovent.nl/uploa...-045539200-1674129200.pdf - pagina 5). De vraag dat ik nu heb is, kan ik de bedieningspaneel gebruiken i.c.m. een 0-10v dimmer switch?

Acties:
  • +1 Henk 'm!

  • LexIsLang
  • Registratie: Augustus 2006
  • Laatst online: 07-04 12:59

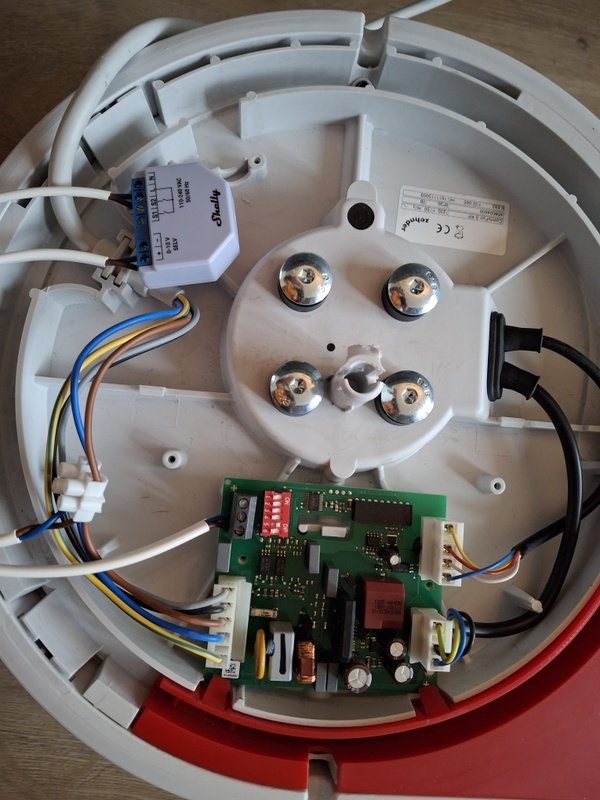

Met dank aan alle bijdragen hier. Ik heb nu mijn Zehnder/Stork SilentFan werkend (inclusief energiemeting) door een Shelly Dimmer 0-10v Gen 3 te plaasten in de box. Eigenlijk dacht ik in het begin veel te moeilijk en wilde ik de 3 standen schakelaar proberen aan te sturen, maar de post eerder in dit topic waarin de 0-10v aansturing wordt gebruikt middels een dimmer, was ik eigenlijk voor 18 euro klaar. Ik heb de draden van de perilex voeding binnen de box doorgeknipt en gelust aan de Shelly dimmer en de twee DC draadjes aan de connector geschroefd. Zie foto's.

Afbeeldingslocatie: https://tweakers.net/i/vUT5jYFsjV1VI-HJQtW5FqsITGM=/fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():strip_exif()/f/image/5byZNE7JA1tpbg2ZlR0xoPEx.jpg?f=user_large

Afbeeldingslocatie: https://tweakers.net/i/Z2K15ROdp15jdUy5ckm1W98yGV8=/fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():strip_exif()/f/image/vmegQUEWrK0O1CjaqJGqws6Y.jpg?f=user_large

Afbeeldingslocatie: https://tweakers.net/i/RI4LK4nswIRPvQD182hXVIljoOg=/fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():strip_exif()/f/image/2oL7BaSNmH7NhPZoiOUEP8rh.jpg?f=user_large

Afbeeldingslocatie: https://tweakers.net/i/sWnbyAVirC1_BuIqLPBf9-qCwQA=/fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():strip_exif()/f/image/RBd2uximXwkxrJSkojlAKkEg.jpg?f=user_large

Alex


Acties:
  • 0 Henk 'm!

  • Plexxodus
  • Registratie: Januari 2007
  • Laatst online: 20-05 14:07

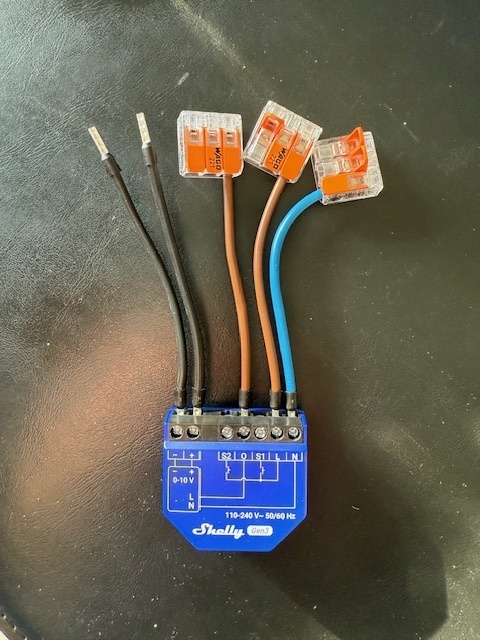

@LexIsLang nav jouw post heb ik ook een comfofan uitgerust met een Shelly 0-10v dimmer. Maar wat ik ook doe, de fan reageert niet op de dimmer. Wat doe ik fout?

Afbeeldingslocatie: https://tweakers.net/i/aHIFBWBqWQ70JZjS623NWGOIqik=/x800/filters:strip_icc():strip_exif()/f/image/D3UwinjRbySlToXxndHBpOWc.jpg?f=fotoalbum_large

Ik heb trouwens de perilex vervangen voor een gewone stekker. Zou volgens mij niet uit moeten maken.

Itho Daalderop Amber 95 WP (all-electric)


Acties:
  • 0 Henk 'm!

  • TiBoD
  • Registratie: Augustus 2004
  • Laatst online: 22-05 10:42
Plexxodus schreef op zondag 9 februari 2025 @ 17:03:
@LexIsLang nav jouw post heb ik ook een comfofan uitgerust met een Shelly 0-10v dimmer. Maar wat ik ook doe, de fan reageert niet op de dimmer. Wat doe ik fout?

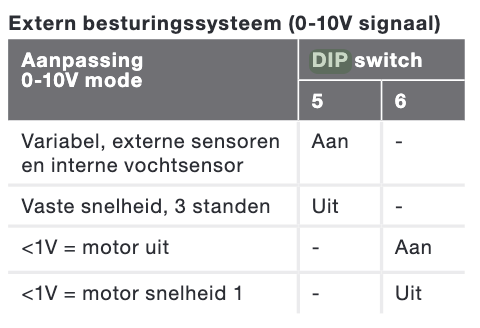

Misschien DIP switch 6 omhoog zetten? Zo te zien Comfofan S, maar weet niet meer precies wat de DIP layout uit m'n hoofd is.

Of 5? Zie hieronder uit de handleiding.

Afbeeldingslocatie: https://tweakers.net/i/WQC6pECur97OBPXby9O0rbKXguQ=/fit-in/4000x4000/filters:no_upscale():strip_exif()/f/image/UW3wCFdRSs57owx5uuGbCfqa.png?f=user_large

https://intovent.nl/uploa...-005844900-1651474420.pdf

[ Voor 29% gewijzigd door TiBoD op 09-02-2025 18:16 ]


Acties:
  • +1 Henk 'm!

  • Plexxodus
  • Registratie: Januari 2007
  • Laatst online: 20-05 14:07
TiBoD schreef op zondag 9 februari 2025 @ 18:13:
[...]

Misschien DIP switch 6 omhoog zetten? Zo te zien Comfofan S, maar weet niet meer precies wat de DIP layout uit m'n hoofd is.

Of 5? Zie hieronder uit de handleiding.

[Afbeelding]

https://intovent.nl/uploa...-005844900-1651474420.pdf
Die had ik inderdaad al geprobeerd. Dipswitch 5 op aan zodat de 0-10v een traploze instelling geeft ipv enkel de 3 standen.
Maar helaas, dipswitch 5 en 6 geeft geen verbetering.

Itho Daalderop Amber 95 WP (all-electric)


Acties:
  • 0 Henk 'm!

  • TiBoD
  • Registratie: Augustus 2004
  • Laatst online: 22-05 10:42
Plexxodus schreef op zondag 9 februari 2025 @ 19:13:
[...]


Die had ik inderdaad al geprobeerd. Dipswitch 5 op aan zodat de 0-10v een traploze instelling geeft ipv enkel de 3 standen.
Maar helaas, dipswitch 5 en 6 geeft geen verbetering.
Jammer. Je zou nog met een multimeter kunnen kijken of er daadwerkelijk de goede spanning (0-10V) uit de Shelly op de printplaat uitkomt.

Als het goed is pakt 'ie trouwens de MAX(3-standen, 0-10V) om de snelheid te bepalen, dus "de hoogste wint". Dus als je de 3 standen op 3/max hebt staan, kun je dat niet verlagen met de 0-10V-ingang. Misschien dat het doorknippen/vervangen naar 230V op normale stekker, dit mis gaat? Draait 'ie nu altijd maximaal?

Ik weet niet helemaal hoe de perilex wiring hier werkt, maar het kan dus zijn dat je nog signaal op een van de andere draden, die met stand 1 correspondeert, moet hebben, om dit dus op het laagste te houden.
Dus groen/geel = aarde, de andere kleuren weet ik niet, maar 1 draad is 0/neutraal, en de anderen zijn elk 1 van de 3 standen. Je moet dan dus de spanningsdraad/live naar die met stand 1 sturen, en op de rest waarschijnlijk niks.

[ Voor 48% gewijzigd door TiBoD op 09-02-2025 20:25 ]


Acties:
  • +1 Henk 'm!

  • Plexxodus
  • Registratie: Januari 2007
  • Laatst online: 20-05 14:07
TiBoD schreef op zondag 9 februari 2025 @ 20:17:
[...]

Jammer. Je zou nog met een multimeter kunnen kijken of er daadwerkelijk de goede spanning (0-10V) uit de Shelly op de printplaat uitkomt.

Als het goed is pakt 'ie trouwens de MAX(3-standen, 0-10V) om de snelheid te bepalen, dus "de hoogste wint". Dus als je de 3 standen op 3/max hebt staan, kun je dat niet verlagen met de 0-10V-ingang. Misschien dat het doorknippen/vervangen naar 230V op normale stekker, dit mis gaat? Draait 'ie nu altijd maximaal?

Ik weet niet helemaal hoe de perilex wiring hier werkt, maar het kan dus zijn dat je nog signaal op een van de andere draden, die met stand 1 correspondeert, moet hebben, om dit dus op het laagste te houden.
Dus groen/geel = aarde, de andere kleuren weet ik niet, maar 1 draad is 0/neutraal, en de anderen zijn elk 1 van de 3 standen. Je moet dan dus de spanningsdraad/live naar die met stand 1 sturen, en op de rest waarschijnlijk niks.
Ik zal eens met een multimeter aan de slag gaan. Mogelijk dat daar dan het probleem zit.

De perilex aansluiting zou goed moeten zijn. Handleiding geeft aan dat de lage stand (1) op L3 zit, dus heb L3, N en aarde aangesloten.

Itho Daalderop Amber 95 WP (all-electric)


Acties:
  • 0 Henk 'm!

  • IJsbeer
  • Registratie: Juni 2001
  • Niet online
Je hebt ook mar 4 kabels aan je shelly hangen, de andere had er 5... En niet te zien welke kabel welke is, dus of de schakeling wel juist is aangesloten.

Acties:
  • +1 Henk 'm!

  • Plexxodus
  • Registratie: Januari 2007
  • Laatst online: 20-05 14:07
Ik ben er inmiddels achter waarom deze dimmer niet werkt: Gizz in "Shelly 0-10v - mechanische ventilatie aansturen"

Op zoek naar een gen3 of toch maar gewoon een Shelly Plus 2PM ertussen zetten.

Itho Daalderop Amber 95 WP (all-electric)


Acties:
  • 0 Henk 'm!

  • LexIsLang
  • Registratie: Augustus 2006
  • Laatst online: 07-04 12:59
Plexxodus schreef op maandag 10 februari 2025 @ 10:31:
Ik ben er inmiddels achter waarom deze dimmer niet werkt: Gizz in "Shelly 0-10v - mechanische ventilatie aansturen"

Op zoek naar een gen3 of toch maar gewoon een Shelly Plus 2PM ertussen zetten.
Sorry zie nu je post pas, idd die dimmer werkt niet in deze situatie. Ik zou gewoon de dimmer bestellen van Shelly die in mijn post staat, gen 3 inderdaad. Ik heb zelf de dipjes allemaal naar beneden staan, mijn dimmer regelt dus nog in trappen van 3, Max, Midden of Laag. Je moet wel je Shelly zo instellen dat deze altijd 1 volt doorstuurt, anders gaat de Comfofan helemaal uit bij een dimstand van 0%. Ik wil dat in elk geval niet.

Heb je het inmiddels werkend? Ook in HomeAssistant?

Alex


Acties:
  • 0 Henk 'm!

  • Plexxodus
  • Registratie: Januari 2007
  • Laatst online: 20-05 14:07
LexIsLang schreef op woensdag 12 februari 2025 @ 17:16:
[...]


Sorry zie nu je post pas, idd die dimmer werkt niet in deze situatie. Ik zou gewoon de dimmer bestellen van Shelly die in mijn post staat, gen 3 inderdaad. Ik heb zelf de dipjes allemaal naar beneden staan, mijn dimmer regelt dus nog in trappen van 3, Max, Midden of Laag. Je moet wel je Shelly zo instellen dat deze altijd 1 volt doorstuurt, anders gaat de Comfofan helemaal uit bij een dimstand van 0%. Ik wil dat in elk geval niet.

Heb je het inmiddels werkend? Ook in HomeAssistant?
Yep, werkend. Ben gegaan voor een Shelly 2pm, die waren in de aanbieding. Integratie opgenomen in Homey met wat simpele flows. Van het weekend met de lv sensoren aan de gang.

Itho Daalderop Amber 95 WP (all-electric)


Acties:
  • +1 Henk 'm!

  • arec_metafora
  • Registratie: Mei 2019
  • Laatst online: 21-04 10:45
Many many thanks to everyone here in this thread (specially @Koppensneller _/-\o_ ). I was finally (and easily, I must say) able to automate my Zehnder Comfofan S.

Afbeeldingslocatie: https://tweakers.net/i/NME-aQX2fBG6UeRBx7ZnBE5yej0=/x800/filters:strip_icc():strip_exif()/f/image/hCuVo6gqvp0xnUp3FKpwAUca.jpg?f=fotoalbum_large

Acties:
  • 0 Henk 'm!

  • arec_metafora
  • Registratie: Mei 2019
  • Laatst online: 21-04 10:45
For the automation with Home Assistant, I strongly suggest to use a generic hygrostat

https://www.home-assistan...ations/generic_hygrostat/

You can set the desired humidity level and it will turn the fun on or off depending on the sensor you provide.

Because hygrostat requires a switch and the dimmer's entity is a light, I created a virtual switch to toggle the ventilation on/off

https://www.home-assistant.io/integrations/switch.template/

Acties:
  • 0 Henk 'm!

  • Jurges
  • Registratie: September 2020
  • Laatst online: 26-02 11:38
Hallo technisch begaafde mede aarde bewoners,

Ik heb sinds kort een move up perilex geplaatst, maar hij hij blijft altijd in dezelfde stand draaien.
Maar heb juist de besteld omdat ik die vocht sensor handig vindt, dus als iemand gaat douchen hij harder gaat.
Maar blijkbaar gaat er iets niet goed. Echter ben ik niet handig met electra :+
Kunnen jullie mij dit misschien uitleggen, als ik een dipswtich instelling verander, moet dan eerst weer de stroom eraf om deze verandering te activeren?
En die potmeter gewoon op 50 % laten staan? Als ik hem richting 100 % draai gaat hij wel harder, maar zag ook ergens staan dat deze na inschakeling 30 min op programmeer stand staat?
Toen ik onder de douche uit kwam was de lucht vochtigheid boven 80% maar fan ging niet harder, ik heb de ingangen van toilet en woonkamer even afgesloten om te testen, maar bleef net zo draaien als voor het douchen. Dus daar gaat iets niet goed ;(

Maar ik weet niet wat ik verkeerd doe...

Afbeeldingslocatie: https://tweakers.net/i/hCBUvc5GRkA-ZRiUTz6Ds5pSFXY=/fit-in/4000x4000/filters:no_upscale():strip_exif()/f/image/lDWbAAJ04abaM0vibxmJdNbL.png?f=user_large
Pagina: 1
