2 zonnepanelen op tuinhuisje

[Snow_King]

Op ons huis ligt al 12kWp aan panelen, maar recentelijk hebben we een zwembad laten plaatsen in de tuin en ook een huisje waarin de installatie voor het zwembad ligt.

Dit dak is 130cm breed en 440cm lang wat de mogelijkheid moet bieden om nog 2 panelen te plaatsen.

Nu is dit een relatief kleine klus waar installateurs eigenlijk geen zin in hebben, dus ik wil het zelf doen.

De logische keus lijkt om voor twee losse panelen met micro omvormers te gaan, maar is dat ook zo?

In het huisje van het zwembad is 3-fase spanning aanwezig, daar kan ik dus een 1-fase aardlekautomaat plaatsen van 16A om daar de omvormer(s) op af te zekeren.

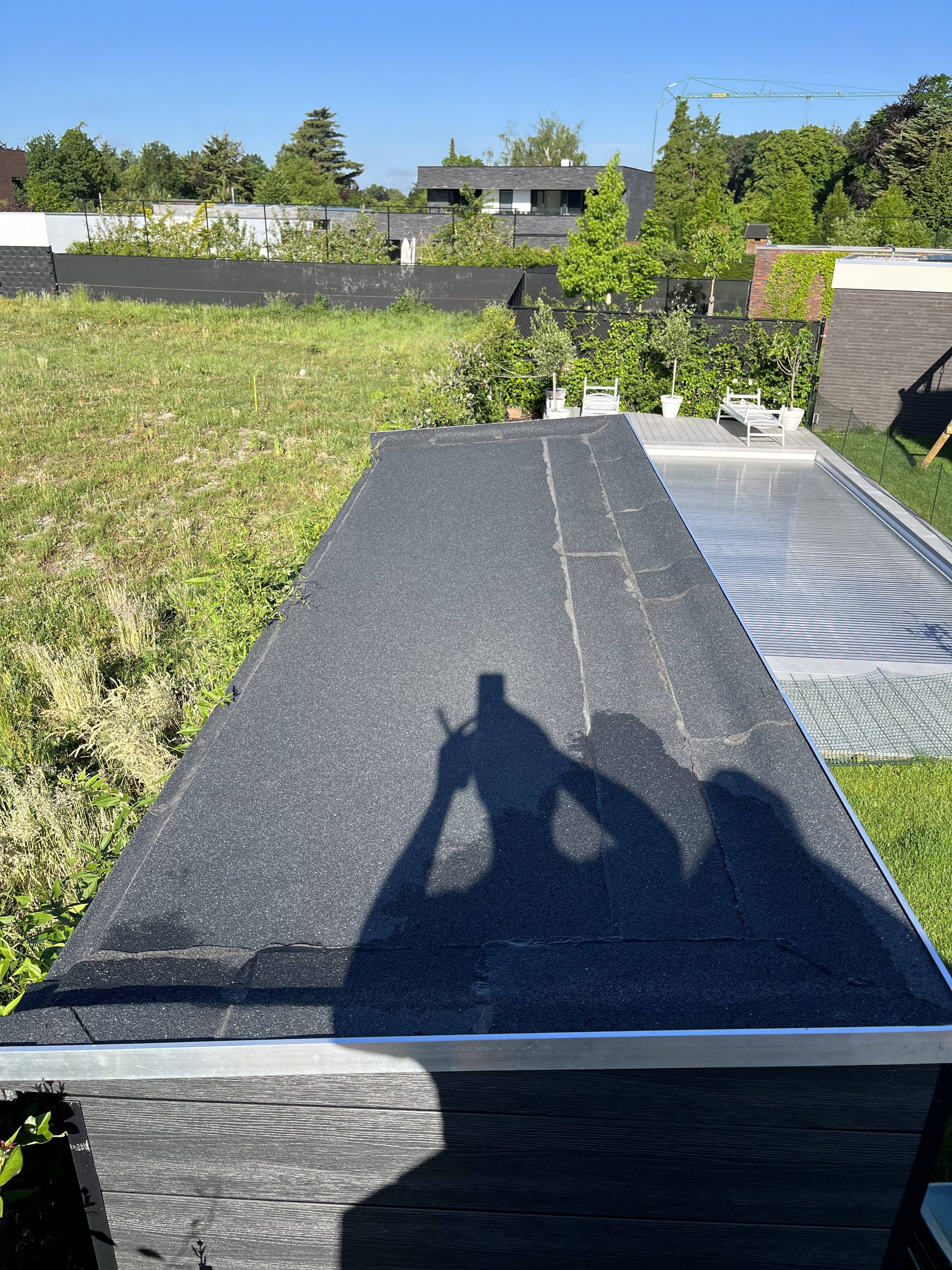

Een foto gemaakt om 08:45 op 20-05-2022. Het zuiden is links en westen is 'rechtdoor'.



Nu kan ik gaan zoeken en kom je in een prijsbereik van 750 tot 900 euro uit voor 2 panelen en 2 micro omvormers.

De prijs is niet de meest belangrijke factor. Deze telt uiteraard wel mee, maar ik wil vooral dit dak oppervlak ook benutten en wat extra kWh mee opwekken.


De concrete vragen:

- Micro omvormers?
- Een compleet set kopen zoals: https://www.simply-solar....-2-panelen-hoog-vermogen/
- Losse onderdelen kopen? Maar dan zie ik op dit moment de bomen door het bos niet

Ik moet eerlijk zeggen dat ik de bomen door het bos niet zie met alle webshops.

[AUijtdehaag]

2x 1x aps ds3 inderdaad, met bijvoorbeeld 2x hyundai 490 Wp (2056 × 1140 )
https://www.solar-bouwmarkt.nl/490wp-percium.html

Edit: zoekmachine: https://shop.krannich-solar.com/produkte/solarmodule/

[ Voor 27% gewijzigd door AUijtdehaag op 28-05-2022 13:51 ]

[Dapdodo]

AUijtdehaag schreef op zaterdag 28 mei 2022 @ 11:44:
2x aps ds3 inderdaad, met bijvoorbeeld hyundai 490 Wp (2056 × 1140 )
https://www.solar-bouwmarkt.nl/490wp-percium.html

is het niet 1 ds3 voor 2 panelen?

[AUijtdehaag]

@Dapdodo
Ja inderdaad.

Weet jij nog een leuk bevestigingsysteem?

[Stef87]

Plat of schuin dak?

Ik zie afmetingen goed voor 4 panelen

[DukeBox]

Mogen ze wat oversteken aan de voor en/of achterkant ? Anders zou ik gewoon 4 panelen portrait (richting zuiden) op 2 standaard rail montage balken plaatsen (uitgaande van dat het dak al schuin lijkt op de foto).

[ Voor 16% gewijzigd door DukeBox op 28-05-2022 12:35 ]

[Snow_King]

Stef87 schreef op zaterdag 28 mei 2022 @ 11:49:
Plat of schuin dak?

Ik zie afmetingen goed voor 4 panelen

Bijna plat, maar wel een klein afschot. Hoe zie jij hier 4 panelen passen?

DukeBox schreef op zaterdag 28 mei 2022 @ 12:30:
Mogen ze wat oversteken aan de voor en/of achterkant ? Anders zou ik gewoon 4 panelen portrait (richting zuiden) op 2 standaard rail montage balken plaatsen (uitgaande van dat het dak al schuin lijkt op de foto).

Nee, dan steken ze over op het kavel van de buren. Ik moet dus echt binnen de afmetingen van het dak blijven.

[DukeBox]

Ik quote even een post uit een ander topic, 2x dat formaat zou denk ik wel mooi passen in jouw geval:

Illusion schreef op vrijdag 27 mei 2022 @ 00:35:
Je kan ook even kijken of je met longi 455 in landscape beter uitkomt https://www.budget-solar....wp-perc.html?id=243461504

Zijn wel écht onhandig grote panelen om te leggen, (En blauw) maar hier kwam dat wel veel beter uit.

Je zou ze zelfs met solar spoilers vast kunnen leggen als het dak stevig genoeg is.

[ Voor 8% gewijzigd door DukeBox op 28-05-2022 13:25 ]

[Snow_King]

DukeBox schreef op zaterdag 28 mei 2022 @ 13:24:
Ik quote even een post uit een ander topic, 2x dat formaat zou denk ik wel mooi passen in jouw geval:


[...]


Je zou ze zelfs met solar spoilers vast kunnen leggen als het dak stevig genoeg is.

Die lijken erg slecht leverbaar, maar wel een goede optie te zijn ja.

Het dak is stevig genoeg, solar spoilers (kende ik niet!) moeten dus wel kunnen. Echter is mijn grote vraag vooral: Wat heb ik dan allemaal nodig?

Dat is het gene wat ik vaak juist niet goed kan vinden. Je hebt zo veel losse onderdeeltjes, schroefjes, connectoren, kabeltjes. Dat is superveel uitzoekwerk en lastig om te doorgronden voor als je een keer 2 panelen neer wil leggen.

[DukeBox]

Opzich heel makkelijk, 2 panelen, micro omvormer zoals ds3(l) (check specs van panelen of deze qua DC geschikt zijn) en montagemateriaal.

Spoilers zien er netjes uit en zorgt dat de wind minder vat heeft. Je kan ze ook met een standaard paneelklem/klemhaak vastzetten voor een paar euro.

[AUijtdehaag]

Niet zo moeilijk hoor

- panelen (deze zijn te groot maar gaat om het idee
https://www.winkelman-zon...-perc-zilver-frame-h.html
- aps ds3 + https://www.winkelman-zon...-fase-10-jaar-garant.html
- aps ds3 AC kabel 4 mtr https://www.winkelman-zon...r-tbv-1-losse-yc600q.html
of 1 mtr https://www.winkelman-zon...r-tbv-1-losse-yc600q.html
- logging https://www.winkelman-zon...maal-4-panelen-met-z.html
- bevestigingsmateriaal https://www.winkelman-zon...ickfit-basic-bitumen-dak/
PDF

- even kijken hoe lang de DC kabels aan het paneel zijn naar de micro omvormer anders een paar van deze
https://www.winkelman-zon...oren/kant-en-klare-kabel/

Optioneel:
-kabeldoos https://www.winkelman-zon...-inclusief-2-wartels.html
-3 wago klemmen https://www.winkelman-zon...indingsklem-3-voudig.html

[ Voor 31% gewijzigd door AUijtdehaag op 28-05-2022 17:51 ]

[Snow_King]

Bedankt zo ver! Ik denk dat ik er hier wel mee uit ga komen. Het bevestigingsmateriaal is nog even zoeken. Dat zijn al die losse stukjes, boutjes, moertjes, etc. Daar moet je echt even weten wat je nodig hebt om de panelen vast te zetten.

[boxlessness]

Snow_King schreef op maandag 30 mei 2022 @ 10:07:
Bedankt zo ver! Ik denk dat ik er hier wel mee uit ga komen. Het bevestigingsmateriaal is nog even zoeken. Dat zijn al die losse stukjes, boutjes, moertjes, etc. Daar moet je echt even weten wat je nodig hebt om de panelen vast te zetten.

Ik heb daarvoor Clickfit evo staaldak onderdelen voor gebruikt.

Neem aan dat je er twee in landscape legt. Dan:
8x ClickFit EVO 100-8050 (4 per paneel)
8x ClickFit Evo 100-8020-B Module klem universeel Zwart
8x Clickfit 100 8065-B EVO STAALDAK EINDKLEMSTEUN ZWART

En een doos M5x60 (afhankelijk van hoe diep je de balken in kunt) schroeven van de bouwmarkt
Een blik dak-smurrie om de schroefgaten en rondom de profielen weer af te dichten...

Denk dat je dat alles hebt... toch?

[boxlessness]

Je kunt trouwens ook 8x ClickFit EVO 100-8048 gebruiken ipv de 100-8050.
De 100-8048 profielen zijn lager, dan krijg je de microomvormer niet meer onder de panelen, maar kun je deze in het schuurtje zelf hangen.

[JB]

geen aanbod op het forum

[ Voor 145% gewijzigd door teacher op 30-05-2022 15:15 ]

[JB]

.

[ Voor 99% gewijzigd door JB op 30-05-2022 16:23 ]

[Snow_King]

Bedankt voor alle reacties, uiteindelijk heb ik dit set gekocht: https://www.simply-solar....-2-panelen-hoog-vermogen/

De prijs/Wp was daar prima en was ook goed te leveren. In Juli komt deze al binnen.

Doordat het een compleet set is weet ik zeker dat alles wat er nodig is er bij zit en ik niets te weinig is.

Vervolgens heb ik bij Vekto los besteld:

- 16A Aardlekautomaat (2p)
- Famatel kast waar Aardlekautomaat in kan
- Wago pluggen om panelen aan te kunnen sluiten

In het huisje van mijn zwembad komt al 3-fase binnen, daar kan ik de panelen direct bij aansluiten, maar wel afzekeren met de 16A Aardlekautomaat.

[ Voor 8% gewijzigd door Snow_King op 01-06-2022 10:00 ]

[AUijtdehaag]

Niet echt een keuze voor landscape of portrait plaatsing op je bitumen dak, op die website.
Ik hoop dat je de goede spullen krijgt dan.

Vind het wel een beetje zonde, 370 Wp, terwijl er meer Wp past...

Ach ja, de keuze is schaars op het moment.

[ Voor 10% gewijzigd door AUijtdehaag op 01-06-2022 10:21 ]

[Septillion]

Snow_King schreef op woensdag 1 juni 2022 @ 09:50:
In het huisje van mijn zwembad komt al 3-fase binnen, daar kan ik de panelen direct bij aansluiten, maar wel afzekeren met de 16A Aardlekautomaat.

Let op, dan moet je daar ook weer een automaat voor je zwembad hebben. Je moet er dan een onderverdeler of PV verdeler van maken.

PS En wel sneu eigenlijk dat we tegenwoordig juli al beschouwen als snel

[ Voor 9% gewijzigd door Septillion op 01-06-2022 10:25 ]

[BrainCrash]

En daarnaast lijk je nu spullen besteld te hebben om panelen met een schuine hoek op een platdak te leggen.. Je panelen liggen dus zoals op een platdak systeem, op een schans. Dan vraag ik me af of je ook niet moet werken met ballastgewichten, om de wind tegen te houden…
Of je moet die beugels door het dak heen schroeven, maar dat is bij platdaksystemen niet heel gebruikelijk, en dan moet je ook weer zorgen dat het allemaal goed afgedicht wordt… Ik kan niet zien of er schroeven en afdichtingsmateriaal bij geleverd wordt…

Daarnaast ook jammer dat je hier allemaal advies vraagt, én krijgt, bijvoorbeeld om hoger vermogen panelen te plaatsen, en vervolgens precies dezelfde set koopt als die je in je eerste post al genoemd had, maar goed..

[Snow_King]

AUijtdehaag schreef op woensdag 1 juni 2022 @ 10:20:
Niet echt een keuze voor landscape of portrait plaatsing op je bitumen dak, op die website.
Ik hoop dat je de goede spullen krijgt dan.

Vind het wel een beetje zonde, 370 Wp, terwijl er meer Wp past...

Ach ja, de keuze is schaars op het moment.

Ben ik met je eens dat er meer dan 370Wp op past. Als ik echter naar de losse onderdelen ging kijken werd het een heel stuk duurder en moest ik bij allemaal losse leveranciers gaan bestellen.

Septillion schreef op woensdag 1 juni 2022 @ 10:24:
[...]

Let op, dan moet je daar ook weer een automaat voor je zwembad hebben. Je moet er dan een onderverdeler of PV verdeler van maken.

PS En wel sneu eigenlijk dat we tegenwoordig juli al beschouwen als snel

Het zwembad draait nu op 2-fase:

- 1 fase voor zwembadpomp en verlichting
- 1 fase voor WP van zwembad

De PV panelen gaan op de vrije fase.

BrainCrash schreef op woensdag 1 juni 2022 @ 10:30:
En daarnaast lijk je nu spullen besteld te hebben om panelen met een schuine hoek op een platdak te leggen.. Je panelen liggen dus zoals op een platdak systeem, op een schans. Dan vraag ik me af of je ook niet moet werken met ballastgewichten, om de wind tegen te houden…
Of je moet die beugels door het dak heen schroeven, maar dat is bij platdaksystemen niet heel gebruikelijk, en dan moet je ook weer zorgen dat het allemaal goed afgedicht wordt… Ik kan niet zien of er schroeven en afdichtingsmateriaal bij geleverd wordt…

Daarnaast ook jammer dat je hier allemaal advies vraagt, én krijgt, bijvoorbeeld om hoger vermogen panelen te plaatsen, en vervolgens precies dezelfde set koopt als die je in je eerste post al genoemd had, maar goed..

Ik zal iets moeten doen om de panelen vast te zetten en wellicht de hoek te verlagen, maar dat lijkt met dit simpele set goed te doen.

Het advies waardeer ik zeker en heb ook goed rond gekeken. Veel was echter niet of slecht leverbaar en vereist uiteindelijk dat je bij meerdere shops langs moet gaan.

Mijn kennis in alle losse onderdelen is beperkt en wil voorkomen dat ik een clipje of moertje mis om het geheel vast te zetten. Daarom mijn keuze voor een volledig set.

[Septillion]

Ah, okay. En in de meterkast heb je 3f alamat erop? (Of 3f automaat en 3f aardlek) 16A? En wat is de dikte van de kabel? PV en gebruikers op dezelfde 3-fase kabel zorgt namelijk voor extra stroom door de N.

Maar goed, blijft een vaag punt of je een 3-fase mag uitsplitsen naar 1-fase zonder automaten of niet. Maar als je voor de PV een automaat gaat plaatsen zou het alleen maar logisch zijn dat je voor de rest dat ook doet.

[BrainCrash]

Snow_King schreef op woensdag 1 juni 2022 @ 10:45:
[...]

Ik zal iets moeten doen om de panelen vast te zetten en wellicht de hoek te verlagen, maar dat lijkt met dit simpele set goed te doen.

Dat lijkt me een gevaarlijke aanname die haaks staat tegenover je wens om een kant-en-klaar pakket te willen hebben...

De hoek verlagen van die beugels??? Dat lijkt me onmogelijk... dit zijn gewoon machinaal gestantste profielen met vaste hoeken en lengtes... Je gaat daar echt niks aan kunnen veranderen om de hoek aan te kunnen passen (zonder de beugel helemaal handmatig te modificeren, en daarbij te verzwakken), dan kun je beter gewoon die beugels weggooien en iets anders gebruiken.
En met "iets doen om de panelen vast te zetten" ben je alsnog zelf aan het zoeken naar de juiste schroefjes, en moet je nog gaten gaan boren in die beugels ook nog, want die zitten er niet in.
Dan had je beter de hierboven al genoemde beugels voor het Staaldak systeem van Clickfit kunnen kiezen, véél simpeler systeem..

Ik zie trouwens in het datablad dat je inderdaad flink wat stoeptegels als ballast moet toevoegen bij die beugels die je nu besteld hebt:
https://www.simply-solar..../FLATFIX_ECO_DATABLAD.pdf
(die worden uiteraard niet meegeleverd).
Ik zou zo'n losliggend systeem zelf niet snel plaatsen op een licht hellend dak... (en dan nog de vraag of je tuinhuis dakje bestand is tegen het extra gewicht van al die stoeptegels).
Dus eigenlijk heb je nu een alles behalve kant-en-klaar systeem, lijkt wel...

Ik had twee maanden geleden panelen op het tuinhuisje gelegd, ook met het voorgestelde Clickfit Staaldak systeem. (één beugel, en één montageclip nodig per bevestigingspunt... schroefjes van Aquaplan met rubber ringetje bij de lokale bouwmarkt gehaald, en het geheel met Bison Rubberseal dichtgemaakt. That't is basically)
De zonnepanelen had ik bij de Warmteservice besteld... daar had je nu hoger vermogen panelen kunnen kopen, met een levertijd van 2 weken... Das een stuk beter dan een levertijd in Juli...
https://www.warmteservice...nelen/Zonnepaneel/c/11000
Maar goed, das allemaal achteraf.
