Solaredge designer optimizers mixen

[Borne]

De buurman zou graag een 4 panelen bij leggen op oost sinds hij gezien heeft dat mijn panelen daar ook liggen.

Momenteel heeft hij 10x P370 op een SE3000H omvormer. Nu heb ik in de compatibility sheet gezien dat hij moet uitbreiden met de S500. Ik kan in designer echter maar 1 soort optimizers in de string kiezen. Of 14x P370 of 14x S500. Is het ook een optie om deze mix te configureren en te valideren?

[mathijshooi]

Nope

[teacher]

Mixen mag, mits de mpp voltages van de optimizers hetzelfde zijn: kort door de bocht; een 60v optimizer mag je combineren met een andere 60v optimizer, maar niet met een 80v optimizer.
Denk bij het plaatsen van een s500 aan het upgraden van de firmware van de omvormer.

Leesvoer: https://www.solaredge.com...e_power_optimizers_nl.pdf

[ Voor 12% gewijzigd door teacher op 25-05-2022 21:55 ]

[Ronald]

Krijg je een verlies post opbrengst factor verlies / yield factor loss in je ontwerp rapport?

[Borne]

Het probleem is dat ik niet twee soorten optimizers kan configureren. Dus de bestaande P370 x 10 en dan wil ik 4x S500 aan de string toevoegen. Hij maakt dan overal een S500 van.

[teacher]

Hoeveel panelen liggen er al op oost?
In welke richting liggen de andere panelen?

[Borne]

10 stuks op zuid en daar moeten er dan 4 bij op Oost.

[teacher]

(Maar) 4 panelen op 1 richting zou ik niet aan beginnen. Optimizer blocking alert!
Check even de TS van het grote solaredge topic

[Borne]

@teacher dank voor opmerkzaamheid. Ik heb het gelezen maar zie alleen dat de opbrengst dan minder is dan je zou verwachten maar houdt dit alleen in dat de opbrengst minder is of gaat het hele systeem minder presteren waardoor de uitbreiding er juist voor zorgt dat de hele set niet meer presteert?

Kortom is het in dat geval beter om gewoon niet bij te plaatsen en de huidige set te laten liggen? Eventueel bijvoorbeeld die 4 panelen met micro omvormers te plaatsen ipv uitbreiden op Solaredge?

[teacher]

Het probleem ontstaat zodra de 4 panelen vol beschenen worden en zuid nog niet. Nu is dit van korte duur want zodra zuid beschenen wordt gaan ze ook meedoen.

Maak anders beide systemen even na in designer (of met overal een s500, of met overal een p370), en check de loss factor (of post het hier).

[ Voor 8% gewijzigd door teacher op 30-05-2022 10:49 ]

[Borne]

dat heb ik juist geprobeerd maar ik dacht de string in Designer te kunnen bouwen met 10x P370 en dan 4x S500 uitbreiden.

Solaredge designer laat mij echter geen optimizers combineren. Of alles wordt een P370 of alles wordt een S500. Daarom ook dit topic in eerste instantie.

The general recommendation is to avoid installing P-Series and S-Series Power Optimizers in the same PV string. If this is unavoidable:
Any P-Series Power Optimizer that is compatible with the P401 Power Optimizer is also compatible with the S440 and S500 Power Optimizers.

De huidige P370 is compatible met de P401 en daarom zou volgens de Specsheet momenteel uitgebreid moeten worden met de S500.

plaatje bij het "praatje" die blauw omcirkelde wil ik de S500 zetten. Ik kan die niet als losse string bouwen omdat hij met 4x S500 ongeldig is.

[teacher]

Pak dus ook voor de bestaande string een s500, of kies voor de nieuwe de p370.

[Borne]

hierbij .

[teacher]

Dat is 1, waar is de ander?

[Borne]

Sorry, welke ander bedoel je? dit is 14x S500.

4x S500 kan ik niet simuleren omdat hij de 4 als minimale stringlengte niet accepteert.

[teacher]

10 x
Pas dan kan je vergelijken wat de opbrengst is, en welk verlies je hebt (het lijkt overigens mee te vallen, maar wel 1,34% vanwege te weinig panelen op oost. Kan je er echt geen 6 van maken?).

[Borne]

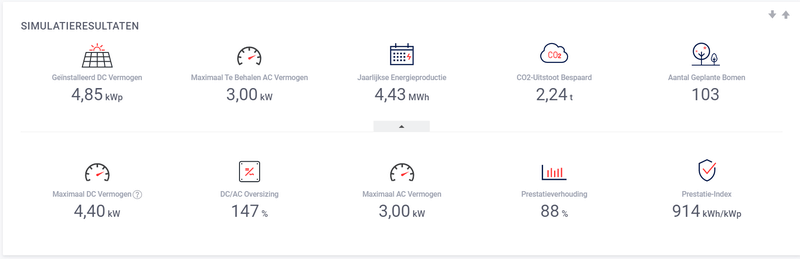

Hierbij de simulatie met de huidige situatie van 10x

Helaas is dat geen optie omdat dat dak niet groter is. Er kunnen er 4 maximaal geplaatst worden.
