TRV14681 vervangen

[thomke]

Dag iedereen!

In een TV van ons die niet meer werkt zit een TVR14681
en ik vermoed dat deze stuk is en vervangen moet worden..

maar deze kan ik nergens bestellen..
Welke zou ik dan in de plaats kunnen bestellen die wel makkelijk te verkrijgen is?

Groeten,
Thomas

[ Voor 0% gewijzigd door thomke op 10-05-2022 12:35 . Reden: typo, TRV had ik getypt ipv TVR ]

[corporalnl]

Om welke TV gaat het om en welk onderdeel gaat het om? Aan een TV en onderdeel xxx hebben we niks aan om jou te kunnen helpen.

[memphis]

En waarom denk je dat die stuk is?
Een varistor zit meestal op een plek waar het ook zonder kan.

[thomke]

Oei, ik dacht dat dat voldoende informatie ging zijn.

Het gaat om een Philips TV, Model: 40PUK6400/12

de eerste 'weerstand' na ne voeding in op het printboard is een 'TVR14681' ik had gehoopt dit te kunnen opzoeken op google en te bestellen, maar deze vind ik dus niet.. dus zoek ik een weerstand/varistor die zal kunnen dienen ter vervanging.

[thomke]

memphis schreef op dinsdag 10 mei 2022 @ 12:34:
En waarom denk je dat die stuk is?
Een varistor zit meestal op een plek waar het ook zonder kan.

voor de Varistor meet ik nog mooi 220VAC, maar er na meet ik '0'VAC
vandaar denk ik dat deze stuk is

[loudwig]

thomke schreef op dinsdag 10 mei 2022 @ 12:36:
[...]


voor de Varistor meet ik nog mooi 220VAC, maar er na meet ik '0'VAC
vandaar denk ik dat deze stuk is

Een varistor wordt doorgaans gebruikt als overspanningsbeveiliging en wordt daarom parallel aan de "vuile" spanningsbron geplaatst.
In dit geval is er geen verschil tussen voor en na de varistor, omdat dat het om dezelfde potentiaalpunten gaat.

Kan je een schema of een circuit delen?

[memphis]

Ik kwam dit tegen met daarin een link naar service manuals....
https://masterelectronics...tv-philips-50put6400.html



Er zit wel een NTC direct na de 220v

[thomke]

ik heb geen circuit of schema,

maar als ik meet met terwijl er spanning zit op de tv:

voedingskabel komt toe op het printbord.
tussen L en N heb ik dan 220VAC

L gaat dan naar een smeltzekering, (deze is nog goed)
als ik (zowel voor als na) de smeltzekering meet (tussen smeltzekering en N) dan meet ik ook 220VAC

N gaat naar de varistor, als ik voor de Varistor meet , dus tussen L en de ene kant van de varistor meet ik 220VAC,
als ik tussen L en de andere kant van de varistor meet dan heb ik '0VAC'

Ik ging er van uit dat deze varistor in serie aangesloten was op de voeding.
en vandaar dat ik dus dacht dat na de varistor ik nog altijd een spanning zou moeten meten tegenover de L) (dus ik heb het hier niet over de spanning over de Varisor, maar over de spanning de ene kant van de varistor tegenover de N en de andere kant van de Varistor en de N , aangezien dit niet beide 220V is ging ik er van uit dat deze stuk was

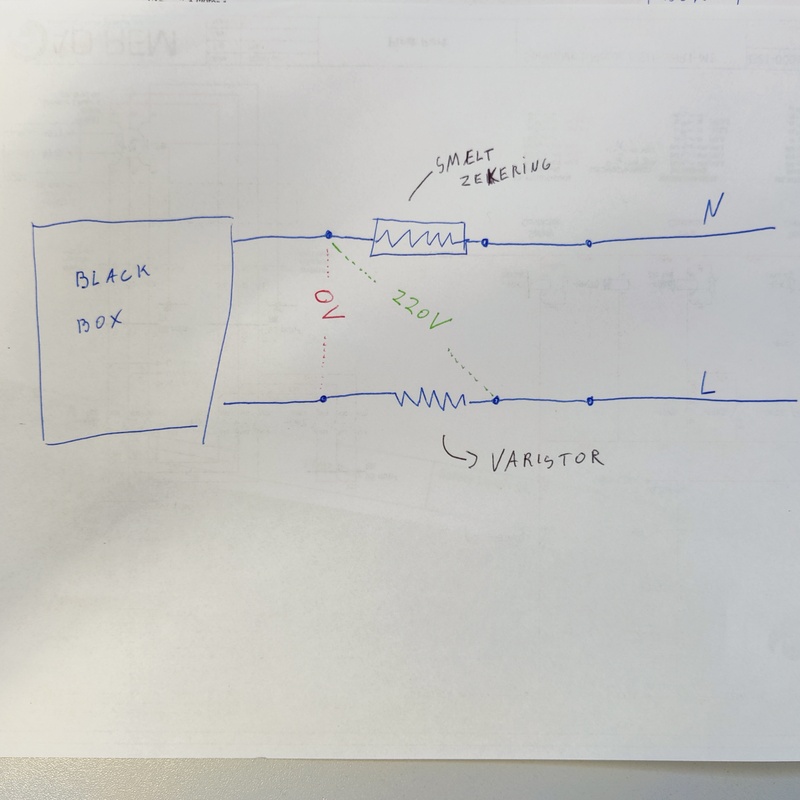

ik heb hieronder een schema getekend van hoe ik dacht dat het er aan toe ging,
(Elektronica is niet mijn vak, dus kan/zal mijn veronderstelling van hoe de componenten in elkaar zitten verkeerd zijn)

[memphis]

Maar die varistor staat niet in serie maar parallel, dus 1 kant zit aan de N en zal je dan ook niets meten....

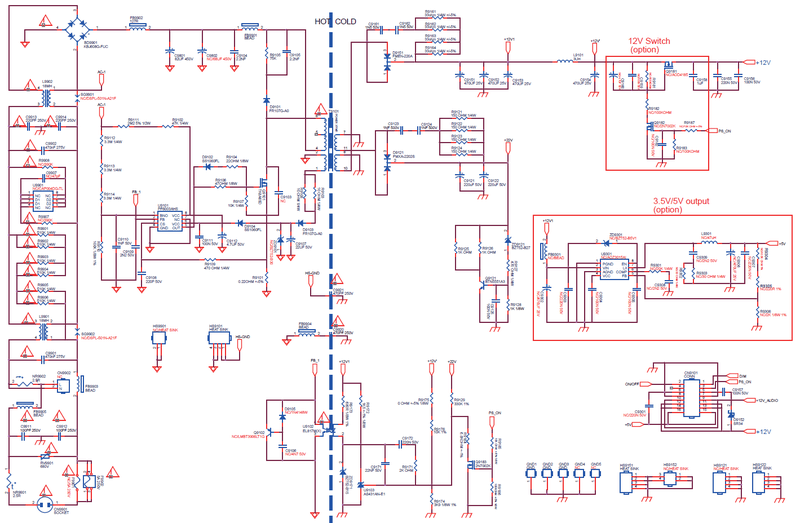

Of je bent in de war met een NTC, er zitten 2 NTC's van 2.5 Ohm in, links onder in de hoek op de tekening en vlak daarboven. De weestand met de schuine streep er doorheen is de varistor.

[memphis]

En? Probleem al gevonden?
Meestal als zo'n voeding er mee stopt is het of een rotte condensator of een opgeblazen IC dat centraal in het voedingscircuit zit.
