Laptop repasted, maar geen beeld en usb-c werkt niet

[marnix409]

Goedenavond!

Ik heb mijn Asus Rog zephyrus S GX531GX gisteravond opnieuw gepaste met thermal grizzly kryonaut, de thermal pads vervangen en de laptop schoon gemaakt.

Toen ik de batterij opnieuw aansloot (zonder vingers/metaal te gebruiken, met spudger), merkte ik op dat er tweemaal een vonkje te zien was. Ik las echter op het internet dat het in de meeste gevallen onschuldig is als het binnen de connector zelf was, waardoor ik gewoon zoals normaal door ging. Hierbij een foto van de beschadiging:

Goed, laptop opgestart. Geen beeld, wel beeld met behulp van een externe monitor. Helaas werkt ook 1 van de usb-C 3.1 poorten niet meer.

Toen ben ik even gaan testen of tenminste de temperatuur wel in orde was. Helaas.. het begon aardig goed met temperaturen van rond de 40°C in idle, maar schoot daarna omhoog naar ~60 in high performance modus zonder de voeding erop te zetten.
Nadat de voeding erop ging, heb ik een cpu-intensief project geopend in FL Studio, waarna de temperatuur zo'n 5 minuten lang tussen de 70 en 97 graden bleef voor de cpu. De GPU bleef daar wel iets onder. Toen viel hij abrupt uit. (Al die tijd onder de 70% utilisation cpu)

Gelukkig start hij nog wel op, maar nu vraag ik mij af.. wat kan er fout zijn?

Ik heb mijn laptop opnieuw open gemaakt om hem opnieuw te pasten en de connectors te bekijken.

Na het los maken van de batterij, merkte ik op dat één soldeerpunt "afbrokkelde". Ik weet niet zeker of dat tijdens de tweede keer losmaken is gebeurd, of dat het al bij de eerste keer het geval was.

Daarnaast heb ik gekeken naar de usb-c en de powerdelivery ervan, maar ik kon niets vreemds zien (Ik heb weinig verstand ervan). Mogelijk kan iemand dat hier wel? Ik heb een schematic opgezocht om een beetje een idee te krijgen waar het aan kan liggen.(https://notebookschematic...1gx-schematic-silkscreen/), maar ik
Hierbij een aantal fotos van de usb interface:

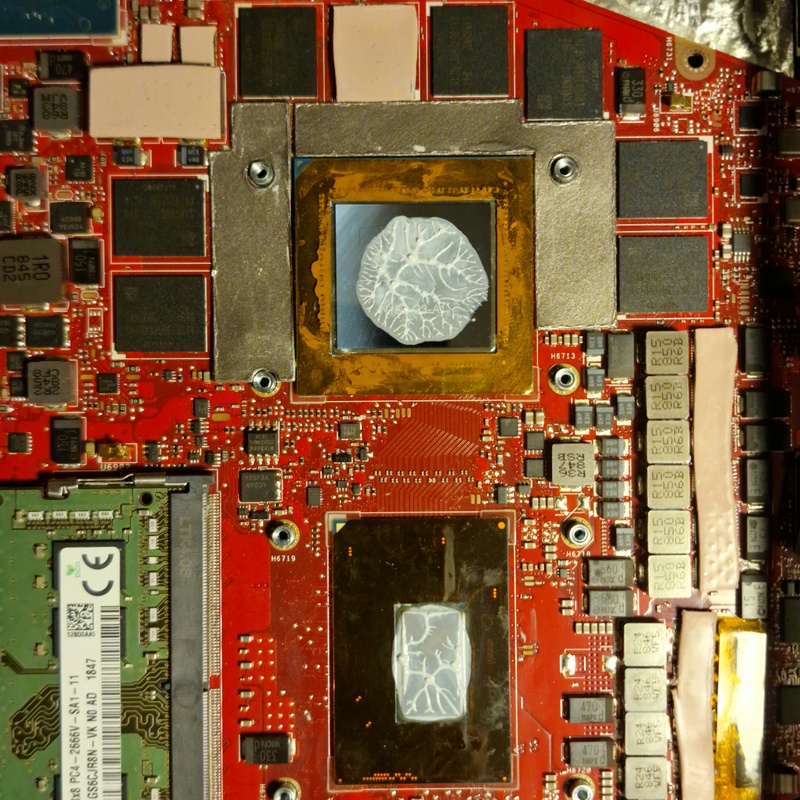

En hier is de thermal paste na het openen voor de tweede keer (op dit moment). Ik zie zelf al wel dat het te weinig paste is voor de gpu, maar mogelijk teveel voor de cpu?




Kort samengevat, zoek ik een antwoord op deze punten:

1. Moet ik meer thermal paste toevoegen aan de gpu/cpu of moet ik al deze thermal paste er weer af halen en opnieuw beginnen?
2. Kan iemand iets zien aan de usb c interface (of omringende onderdelen) op de bovenstaande foto's?
3. Weet iemand waar ik precies naar moet kijken om erachter te komen waarom het scherm niet werkt? De EDP kabel lijkt er (nu wel)goed in te zitten, maar ik durf hem op dit moment nog niet weer in elkaar te zetten en uit te proberen.
4. Is deze schade aan de soldeer op mijn battery connector ernstig? Kan ik hem gewoon uitproberen na het opnieuw pasten en in elkaar zetten?


Echt waar, hartelijk dank bij voorbaat!
Zonder deze community wist ik mij echt geen raad..
En nog excuses voor de immens lange text, ik wilde het zo duidelijk mogelijk maken

UPDATE: extra thermal paste op de gpu gedaan en voor de zekerheid ook een beetje de cpu gesmeerd. Kabels opnieuw aangesloten en nu werkt het scherm én de usb-C ook weer

UPDATE 2: Temperaturen blijken iets beter dan na de eerste keer repasten (hij is in ieder geval nog niet uitgevallen), maar hij heeft al wel de 99 graden behaald...

Nu nog aankijken hoe de temperaturen zullen zijn..

[jeroen3]

Je hebt eerder thermal pads nodig voor dit. Net zoals er ook op zat vanuit de fabriek?
De dunne plaatmetalen koeler kun je niet monteren met egale druk op de vlakke silicon chip, de pads corrigeren dit, pasta niet. Daarnaast is de koeler één grote body zo te zien, die moet de druk delen met de geheugenchips eromheen, en die hebben nog wel pads.

Wat je kan doen is veel meer pasta gebruiken en zorgen dat het uitvloeit. Witte pasta (met metaaloxides) is doorgaans niet geleidend, dus dat is geen risico. Maar of dit een lange termijn oplossing is weet ik niet, risico op pump-out enzo. En als er te weinig druk is blijft het toch niet zitten.

Als je bang bent dat die soldeerverbinding niet meer goed is vloei je die toch gewoon even opnieuw?
Soldeerbout erbij en even een beetje extra soldeertin erbij voor de flux. Maar die verbinding lijkt puur mechanisch, dus ik denk niet dat dit een probleem is.
Check de pinnen aan de lange zijde, daar waar 1 staat bijvoorbeeld. Dat ziet eruit als een scheurtje?

Je scherm werkt waarschijnlijk niet omdat de rand van GPU geen koeling heeft, en daar zit meestal de io logica.

Voor je USB moet je denk ik even gaan meten of alle voedingen nog binnenkomen. Je hebt het schema al, dus dat moet te doen zijn.

[marnix409]

jeroen3 schreef op vrijdag 6 mei 2022 @ 22:22:
Je hebt eerder thermal pads nodig voor dit. Net zoals er ook op zat vanuit de fabriek?
De dunne plaatmetalen koeler kun je niet monteren met egale druk op de vlakke silicon chip, de pads corrigeren dit, pasta niet. Daarnaast is de koeler één grote body zo te zien, die moet de druk delen met de geheugenchips eromheen, en die hebben nog wel pads.

Wat je kan doen is veel meer pasta gebruiken en zorgen dat het uitvloeit. Witte pasta (met metaaloxides) is doorgaans niet geleidend, dus dat is geen risico. Maar of dit een lange termijn oplossing is weet ik niet, risico op pump-out enzo. En als er te weinig druk is blijft het toch niet zitten.

Als je bang bent dat die soldeerverbinding niet meer goed is vloei je die toch gewoon even opnieuw?
Soldeerbout erbij en even een beetje extra soldeertin erbij voor de flux. Maar die verbinding lijkt puur mechanisch, dus ik denk niet dat dit een probleem is.
Check de pinnen aan de lange zijde, daar waar 1 staat bijvoorbeeld. Dat ziet eruit als een scheurtje?

Je scherm werkt waarschijnlijk niet omdat de rand van GPU geen koeling heeft, en daar zit meestal de io logica.

Voor je USB moet je denk ik even gaan meten of alle voedingen nog binnenkomen. Je hebt het schema al, dus dat moet te doen zijn.

Allereerst hartelijk bedankt voor je reactie!

Jazeker, de thermal pads heb ik er ook op zitten (1mm dik) maar die bleven kleven aan de heatsink:

Ik zal sowieso meer thermal paste op de huidige gpu doen, samen met de paste van gisteren. Is het aan te raden om dit nog uit te smeren?

En over welk pinnetje heb je het precies? Het onderste pinnetje op de foto van de battery connector?

Gr.

Marnix

UPDATE 2: Temperaturen blijken iets beter dan na de eerste keer repasten (hij is in ieder geval nog niet uitgevallen), maar hij heeft al wel de 99 graden behaald...
