MO-RA3 waterkool

[jack zomer]

mogelijke andere titels.

project overkill
project onnodig.
project omdat het kan.
project waarom niet.


Goed. mijn pc is ook mijn tv, ik mail en YouTube op mijn pc. speel een spelletje af en toe.
Nu is dit mijn pc en werk omgeving momenteel.









wat is het:
AMD 5950 x
AMD 6900xt
Corsair 32 gb
Corsair 850watt
corsair h150i
Asus b550.

het bureau is 47*47*50cm binnenmaat. mijn idee was de radiator horizontaal onder in, waar de fans lucht van onder trekken. het systeem verticaal links of rechts tegen de binnenwand van het bureo. en een reservoir er naast, of tegenover


Doel.
stil
stil
maar met de mogelijkheid tot een overclock.
geen rgb, ik zie het feitelijke systeem toch nooit.
waar mijn pc staat, kan het in de winter 12 graden zijn. en in de zomer ruim boven de 33 tuurlijk door middel van airco en verwarming probeer ik dat tussen de 16 en 25 graden te houden. maar de voornaamste rede voor de mora3 is in de zomer met zo min mogelijk fan geluid te werken


idee:


radiator: watercool MO-RA3 20cm fan's onderin het burea horizontaal i welke toevallig 47.5 x43 cm is
pomp: ex-xtop revo dual (hoe meer water hoe beter?)

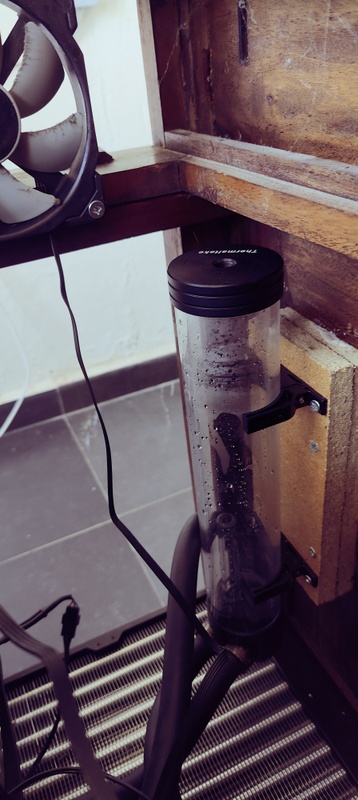

res: aqua-computer eco 880ml
slangen: ek- zmt mat zwart 12.5/19.4mm binnen en buiten.
cpu blok: nnb
gpu blok: nnb
fans: noctua 20cm 4x

overig materiaal.
3 tempsensoren 1 voor rad. 1 na rad. 1 na cpu en gpu
1 flow meter dient te werken met een controller ik zie de loop niet, heb dus controller geen idee het werkt.
fittingen etc.


ik dacht aan een vul slang vanaf mijn reservoir tot net onder de witte plank in mijn kast/bureau
deze kan ik wanneer hij vol zit er afhalen of afdoppen en met beugeltje vast zetten

en een drainslang aan de radiator (laatste punt) deze zou een kogelkraan kunnen krijgen en een afdopset.
en met beugels onder het buro/kast kunnen zitten wanneer niet in gebruik


Vragen?
ja.

1. 1 pomp of 2 pomp?
2. een goede contoller die max 3x tempratuur en 1x flow kan meten (en misschien de 4 fans?)
3. koop je een coolblock voor de cpu en gpu bij ze zelfde fabrikant? of maakt dat niet zoveel uit zolang er maar geen metalen inzitten die reageren met elkaar?

[ Voor 9% gewijzigd door jack zomer op 02-05-2022 14:15 ]

[GarBaGe]

Gezien je CPU en GPU beide best zwaar zijn, zou ik zelf geneigd zijn deze beide van een gescheiden systeem aan te sluiten.
Dus eigen koelblok, eigen pomp, eigen radiator.
Of in ieder geval NIET in serie, maar dan parallel.
Zo voorkom je dat de warmte van 1 component naar de andere word gestuurd.
Verder, als je spullen van 1 fabrikant afneemt, zoals bijvoorbeeld EKWB, dan krijg je wel spul wat mooi op elkaar afgestemd is.
En laat EKWB nou 1 van de specialisten zijn in custom loop oplossingen...

[jack zomer]

@GarBaGe

gescheiden wil ik niet, want ik heb net een radiator gevonden die exact past. 47*43cm.
maar parallel kan natuurlijk wel gemakkelijk, kan 2 uitvoeren gebruiken. of 1 uitvoer en dan een y stuk.
bijvoorbeeld 2 kranen er tussen zodat je de weerstand kan aanpassen in de leindingen naar de gpu en cpu.

zou best wel lukken. vraag is een beetje 1 of 2 pomps op deze radiator.
ik kom youtube filmjes tegen met een dubbele pomp aan de zijkant, maar ook filmpjes waarin er 1 d5 pomp gebruikt is.


ik bedacht me ook dat een snel release op de radiator en na de cpu en gpu koeler wel handig is. dan kan ik het moederbord in zijn geheel uit de kast halen en weer terug zetten


ik ga in elkgeval eens kijken bij ekwb voor de blokken en misschien hebben ze ook wel een grote overkill radiator.

[ Voor 12% gewijzigd door jack zomer op 02-05-2022 14:17 ]

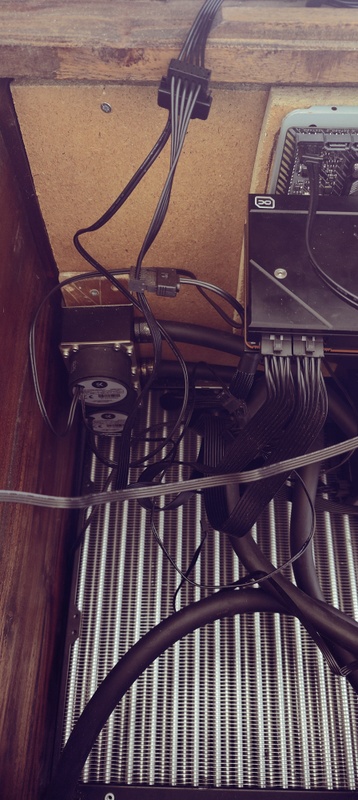

[jack zomer]

zo.


het was even kloten, maar alles past en zit in het bureau.

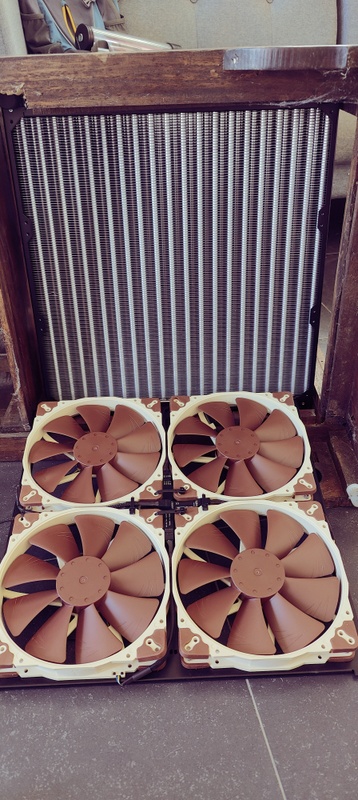

mo-ra3 420
4 noctua 20cm fans.
alphacool block voor de gpu/ (amd 6900xt)
watercool heatkiller voor de cpu (amd 5950x)
2x d5 ekwb















problemen?
ja 4.

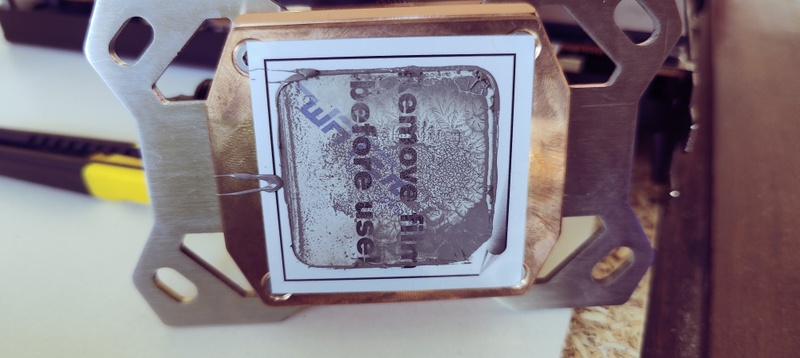

1. dit stikkertje moet je er afhalen voordat je je block op de cpu zet.

en dat wist ik aangezien ik het blok al minimaal 2 uur vast had gehouden omdat de fittingen niet paste.

2. de fittingen paste niet samen op het cpu blok. opgelost met 2 roterende 90 graden dingen.

3. op enige moment dacht ik even de poort van de gpu te open om lucht te laten ontstappen.
vervolgens kreeg de pomp geen water bij een herstart. loop weer leeg en toe weer vullen en werk oke.

4. had een ekwb drukpompje gebruikt om de loop te testen, gaf aan dat er geen druk vastgehouden werdt.
na 3 of 4 keer monteren en uiteindelijk met een waterpomptang alle fittingen super strak op de slang gezet.
nog steeds geen druk houdend systeem/../

gelukking wel vloeistof houdend blijkbaar, dus ik vermoed dat ik een afsluiter tussen de pomp en loop had moeten gebruiken, of de gebruiksaanwijzing lezen...


en nu? de fans doen nu 400 rpm
aangezogen lucht is 22.3
uitgeblazen lucht van rad is 24.8
watertemp is 24.3


gpu en cpu zijn beide overclocked.
gpu naar 2543 Mhz tijdens 1 uur strestest 45 graden max.
cpu naar 5000 Mhz tijdens 1 uur stresstest 60 graden max.
waterloop temp nog niet gemeten op die momenten.


upgrades. ja 1
ga zoeken naar een temp monitor.

1 sensor bij de aanvoer van lucht 10 cm boven de grond.
1 sensor na de radiator voor de uitgeblazen lucht.
1 sensor in de waterloop voor de radiator
1 sensor in de waterloop na de radiator.

maar zeker met de verwachte temps hier, een erg mooie en stille en goed coolende oplossing.
