Hallo allemaal ,
Ik heb pas van vorige week mijn zonnepanelen laten installeren. Ben een leek in dit alles maar toch vraag ik mij af of alles wel oke is wat ze hier op mijn dak geinstalleerd hebben.
Ik heb een hellend dak van 45 graden Zuid-West gericht en er liggen 14 full black panelen van 395wp van het merk Astronergy op . Hieronder ging er normaal een huawei omvormer van 3.68 kva onder komen maar omdat deze niet meer in stock is hebben ze een Sofar Solar gezet.
Donderdag was een zonnige dag en had ik 7.16kwh erop staan . Is dit niet weinig?
Ik voeg er ook enkele fotos bijAfbeeldingslocatie: https://tweakers.net/i/TFmWDN1tEAMLkniPfHghEAyP4Rg=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/kYfqlpFVeGsPIcFmAa5TpnuV.jpg?f=user_large

Afbeeldingslocatie: https://tweakers.net/i/eS8gER2QZMcF8oV0J182kbx6o2I=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/AGSDwPsZPuC1Q2oK8D07rbdM.jpg?f=user_large

Afbeeldingslocatie: https://tweakers.net/i/w6_HYHm78pmONCSMD7A6mE-6gpM=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/AeNIM4met4cxTadtkId8t1se.jpg?f=user_large

Afbeeldingslocatie: https://tweakers.net/i/n7NcEFoOLVaQJ2jw0PINMCm3WKE=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/z28ftxEbzHIwaUuJyBGZfOQU.png?f=user_large

Mvg
Marco

Acties:
  • 0 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online
Lijkt me wat weinig inderdaad

Willekeurige iemand met 5530 Wp:
https://pvoutput.org/intr...dt=20220429&gs=0&da=1&m=0

Kun je geen stringspanningen uitlezen?

[ Voor 12% gewijzigd door AUijtdehaag op 30-04-2022 08:14 ]

PVOutput Github - Div ESP TK: MHI - Clack - Marstek


Acties:
  • 0 Henk 'm!

  • Marco77
  • Registratie: April 2022
  • Laatst online: 23-04-2024
Aan wat zou dit kunnen liggen? De omvormer?

Acties:
  • 0 Henk 'm!

  • Bravertal
  • Registratie: Januari 2012
  • Laatst online: 22:35
Mijn 13 panelen á 380 wp op noord leverde gisteren 12,3 kWh op. Bij ons was het niet zonnig maar de gehele dag bewolkt.

Lijkt mij ook wat weinig.

WP: PUHZ-SW75YAA ERST30D-VM2ED.UK en Itho Daalderop WTW HRU 350 ECO unit HR RFT en 23 panelen á 335 wp (11 op oost en 12 op zuid), 13 panelen á 380 wp op noord.


Acties:
  • 0 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online
@Marco77
Dat is dezelfde vraag als: mijn fiets kraakt, waar kan dat aan liggen.

We hebben meetgegevens nodig.
Stringspanningen om mee te beginnen.
Dat bepaalt al hoeveel panelen er werken
Zit er geen display op?

[ Voor 17% gewijzigd door AUijtdehaag op 30-04-2022 08:16 ]

PVOutput Github - Div ESP TK: MHI - Clack - Marstek


Acties:
  • 0 Henk 'm!

  • JoKo
  • Registratie: Februari 2011
  • Niet online

JoKo

͡❛ ͜ʖ ͡❛

Opgestapeld leveren ze meer op bij wijze van spreken.
Hij woont iig niet in HHW, ergens in België, dus een mooie dag gehad donderdag.

@Marco77
Heb je de solarmanapp al geïnstalleerd? Dan kun je grafiekjes laten zien.
https://aarde.nl/blog/de-...-app-voor-sofar-omvormers

Ouddorp ZW 6.175 Wp NO+ZO 7.825 Wp Totaal 14.000 Wp


Acties:
  • 0 Henk 'm!

  • traders
  • Registratie: November 2009
  • Laatst online: 08-07 22:18
Ik gok dat dit gedaan is omdat dit lekker makkelijk is voor de PV boer? Ik bedoel deze gekozen omvormer past op 16A, wel toevallig niet?

Moet je bij meer dan 16A niet naar 3 fasen toe of kan dit nog steeds teruggevoed worden over 1 fase?

Acties:
  • 0 Henk 'm!

  • Marco77
  • Registratie: April 2022
  • Laatst online: 23-04-2024
@JoKo
Neen de installateur is deze nog in orde aant maken . Ik ben echt een leek hierin maar wil wel bijleren. Ik kom zelf ook niet aan de installatie .

Acties:
  • 0 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online
Ik lees hier dat ook alle 14 in 1 string zitten.
https://www.zonstraal.be/forum/viewtopic.php?t=24535

Dat kan soms wat hoge spanningen opleveren. Valt de omvormer nooit in storing?

3.6 kW is trouwens wat klein voor 5530 Wp
Je gaat daarmee wat aftoppen. (100% is prima en 97,6% is aftoppen)
Lees de Vmpp (stringspanning) af op het display?

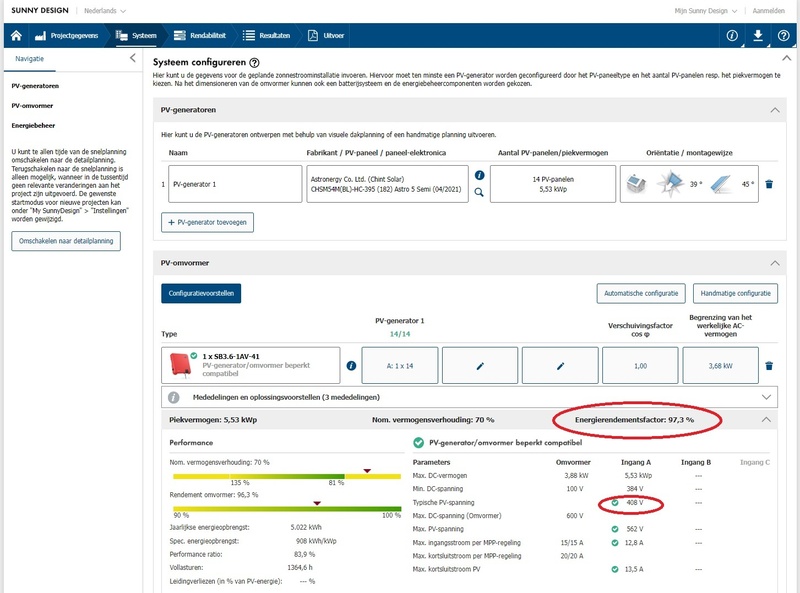

Bijgevoegd plaatje (weet niet of het de juiste panelen zijn)
Afbeeldingslocatie: https://tweakers.net/i/vNR8wI1EUg3Wbb-JY5XdOLqYvtQ=/800x/filters:strip_icc():strip_exif()/f/image/WTCgC7pPOYSk6mTVCD2a6rVW.jpg?f=fotoalbum_large

PVOutput Github - Div ESP TK: MHI - Clack - Marstek


Acties:
  • 0 Henk 'm!

  • Marco77
  • Registratie: April 2022
  • Laatst online: 23-04-2024
Dit is wat ik zonet zie op de omvormer zelf

Afbeeldingslocatie: https://tweakers.net/i/SSJk_4EpNGMPDFEbRW-bFnwTlJQ=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/b8qTPEqGtyutnq5P2ooFqBEE.jpg?f=user_large

Acties:
  • 0 Henk 'm!

  • Marco77
  • Registratie: April 2022
  • Laatst online: 23-04-2024
Ik ken er nie veel van maar dit lijkt mij toch weinig

Acties:
  • 0 Henk 'm!

  • Marco77
  • Registratie: April 2022
  • Laatst online: 23-04-2024
[~AUijtdehaag

Panelen zijn juist

Acties:
  • +1 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online
Dan zijn er 4 panelen aangesloten en de rest niet. :?

Laat de installateur maar terug komen

PVOutput Github - Div ESP TK: MHI - Clack - Marstek


Acties:
  • 0 Henk 'm!

  • JoKo
  • Registratie: Februari 2011
  • Niet online

JoKo

͡❛ ͜ʖ ͡❛

AUijtdehaag schreef op zaterdag 30 april 2022 @ 09:03:
Dan zijn er 4 panelen aangesloten en de rest niet. :?

Laat de installateur maar terug komen
Wat een knoeiers zijn het dan _O-

Ouddorp ZW 6.175 Wp NO+ZO 7.825 Wp Totaal 14.000 Wp


Acties:
  • 0 Henk 'm!

  • Marco77
  • Registratie: April 2022
  • Laatst online: 23-04-2024
dammmm

Acties:
  • 0 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online
Je hebt ook korting gekregen neem ik aan?
Huawei: https://solargarant.nl/hu...r-3-68ktl-sun2000-1-fase/ 969 euro
Sofar: https://wdsolar.nl/produc...3-6ktlm-g22xmpp-omvormer/ 555 euro

PVOutput Github - Div ESP TK: MHI - Clack - Marstek


Acties:
  • 0 Henk 'm!

  • Marco77
  • Registratie: April 2022
  • Laatst online: 23-04-2024
dit word aangepast zeiden ze ja

Acties:
  • 0 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online
Kan je het exacte type paneel nog achterhalen?

Ik lees zowel bij sofar solar als bij huawei dat ze maar tot 11 ampere gaan (dc kant)
Dan moet je al naar een SMA die 15 ampere doet.

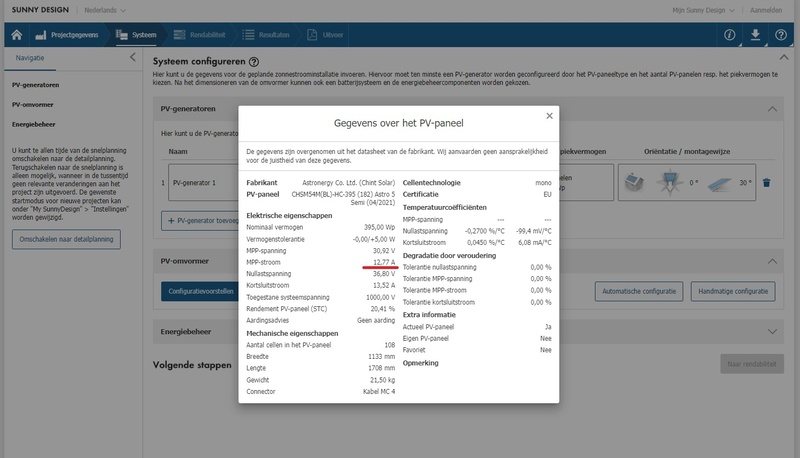

Paneel doet op de max 12,77 ampere. (als het de juiste is)
Afbeeldingslocatie: https://tweakers.net/i/GFuBrbyZepiLoBq5VSzI6vGsXGs=/800x/filters:strip_icc():strip_exif()/f/image/9JRx74WOKY66cHHxcKZPKYYD.jpg?f=fotoalbum_large

Vaak is dat wel op te lossen met de string over beide ingangen te zetten zodat de stroom verdeeld wordt, maar elegant is het niet.
En als de omvormer toch gewijzigd wordt is een 4-5 kW omvormer netter.

[ Voor 15% gewijzigd door AUijtdehaag op 30-04-2022 10:04 ]

PVOutput Github - Div ESP TK: MHI - Clack - Marstek


Acties:
  • 0 Henk 'm!

  • schumacher
  • Registratie: December 1999
  • Laatst online: 09-07 19:30
Wanneer TS in België woont is de keuze voor een kleinere omvormer misschien te verklaren: daar betaal je belasting op basis van het vermogen van de omvormer.

Acties:
  • +1 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online

PVOutput Github - Div ESP TK: MHI - Clack - Marstek


Acties:
  • 0 Henk 'm!

  • teacher
  • Registratie: September 2001
  • Laatst online: 02:02

teacher

Frontpage Admin / Global Moderator

Dysgaf!

Is het de sofar 3.6 of 4.6?

Let erop dat, zodra ze terugkomen om de boel te fixen, ze het op twee gelijke strings aansluiten:
Per string is de max 3500wp.

Wise enough to play the fool


Acties:
  • 0 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online
Dat is best een interessante theorie.

Twee strings van 7:
Stroomsterkte oanelen is nog te hoog.
12,7 paneel vs 11 omvormer
Rendement laag vanwege de lage spanning.
Vraag me af of 1x10 en 1x4 niet beter is voor het rendement.

Of 1x14 over twee ingangen:
Stroomsterkte halveert dus ok.
Spanning is wat hoog dus minder rendement maar acceptabel voor de omvormer.

Panelen zijn wat afwijkend met lage spanning en hoge stroom dan de rest.
Mits het de juiste zijn volgens sunnydesign uiteraard.

Soms mis ik @WackoH met zijn uitzoekwerk en theorien…

PVOutput Github - Div ESP TK: MHI - Clack - Marstek


Acties:
  • 0 Henk 'm!

  • Marco77
  • Registratie: April 2022
  • Laatst online: 23-04-2024
Hier de technische fische van de panelen

Afbeeldingslocatie: https://tweakers.net/i/LdR34nhPn9PeglTzH9e34ZD9QMA=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/5XYcfMNcwPc8U13NH4G9cODd.png?f=user_large

Afbeeldingslocatie: https://tweakers.net/i/FmcJCDNG3SZbLCh1WhO3NYrO--o=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/xiBirRDCrNhAfOHP7lh4BuNl.png?f=user_large

Acties:
  • 0 Henk 'm!

  • Marco77
  • Registratie: April 2022
  • Laatst online: 23-04-2024
@teacher
Het is de omvormer 3.6

Acties:
  • 0 Henk 'm!

  • Marco77
  • Registratie: April 2022
  • Laatst online: 23-04-2024
ik heb nog plaats voor 1 paneel extra en die komen ze mij ook nog plaatsen
Afbeeldingslocatie: https://tweakers.net/i/n7NcEFoOLVaQJ2jw0PINMCm3WKE=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/z28ftxEbzHIwaUuJyBGZfOQU.png?f=user_large

Acties:
  • 0 Henk 'm!

  • Marco77
  • Registratie: April 2022
  • Laatst online: 23-04-2024
Wat moet ik juist zeggen als die mannen hier komen?

Acties:
  • +1 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online
Marco77 schreef op zondag 1 mei 2022 @ 08:04:
Wat moet ik juist zeggen als die mannen hier komen?
Dat ze de 3.6 omvormer weer mee moeten nemen.
Als er al een paneel bij gaat komen is die helemaal te klein met 5925 Wp aan panelen.
Je gaat dan behoorlijk aftoppen en opwek missen. En dat is niet meer nodig, de omvormertax (Prosumententarief) is afgeschaft.

Ik weet niet waar de keuze van af is gehangen voor een 3.6 omvormer?
Is de AC bedrading te klein -> nieuwe kabel of aders laten trekken.

Als je 3-fase hebt, zou ik ook zeker eens kijken naar een 3-fase omvormer. (zelfs uitbreiding op je noord dak wordt dan nog mogelijk omdat je nu maar 1 ingang gebruikt met 15 panelen in 1 string)
SMA komt trouwens uit met een 3-fase hybride batterijomvormer. (subsidies belgie?)
Voorbeeldje heb ik toegevoegd.
Sunnydesignweb, kies rode knopje nieuw project (verstopt onder de popup), vul lokatie gegevens in, en de fabrikant van de panelen, etcetera.

Er zijn meerdere wegen naar rome, ook met andere merken. Maar deze omvormer zou ik niet (meer) accepteren.
Een argument, als ze het er niet eens mee zijn, zou kunnen zijn, dat de maximum shortcut current onder de 13,5 Amp van de panelen ligt. Deze is namelijk maar 13,2 Amp van de sofar solar omvormer.
Een en ander wordt in dit topic bemoeilijkt omdat je plaatjes niet klikbaar zijn. Ik moet telkens inzoomen.

Hieronder 2 voorbeelden met een 1-fase 5kW (rood) omvormer met verschillende string indelingen. Kijk naar de jaaropbrengst en zoek de verschillen
1 voorbeeld met een 5kW 3-fase omvormer (blauw) en een voorbeeld met een 5 kW 3-fase hybride omvormer (wit) met 11 kW batterij (HV = High Voltage, dus dunnere kabels naar de batterij)

Afbeeldingslocatie: https://tweakers.net/i/SmuWvY1eq7oE2OTvJKe4yWhHOrE=/232x232/filters:strip_icc():strip_exif()/f/image/ggy62wsb2z5h8lXSBy04VZhT.jpg?f=fotoalbum_tileAfbeeldingslocatie: https://tweakers.net/i/8Yi9wBmDPYo4mfMK-LKqJokX4wk=/232x232/filters:strip_icc():strip_exif()/f/image/vclSR95kQzCdr8FTK5rMWIKc.jpg?f=fotoalbum_tileAfbeeldingslocatie: https://tweakers.net/i/VPinJ7UtUGZRFm8prRHc0LGig14=/232x232/filters:strip_icc():strip_exif()/f/image/9uuNsok4Kq3g7lGhLvTyMN1V.jpg?f=fotoalbum_tile
Afbeeldingslocatie: https://tweakers.net/i/gN95Y1bCIp4T9nZE9OcpKdte9EI=/232x232/filters:strip_icc():strip_exif()/f/image/2I4kfypQhG4bvdb0U9f9ZUDm.jpg?f=fotoalbum_tile


Nog even een plaatje met de omvormer begrenst op 3.6 kW
Afbeeldingslocatie: https://tweakers.net/i/A4yh44iaqnIR-F0zIq8mwG7DUZI=/232x232/filters:strip_icc():strip_exif()/f/image/kNl7q44haMrACfA6uoUhmxGk.jpg?f=fotoalbum_tile

Nu zal je zeggen dat valt mee die 300 kWh verlies in opwek tov een 5 kW omvormer, maar ik heb liever een omvormer die niet constant op zijn tenen getrapt wordt. Ik weet niet wat dat doet met de levensduur.

Met een wat hogere piek opwek, voorkom je ook de 2500 Watt piek verbruik (nieuwe tax regeling belgie?), als je een keer de oven en de wasmachine of whatever aan zet en je totaal verbruik boven de 2500 watt uit gaat komen, als de panelen leveren.

En dan nog een laatste edit.
Hoe hoog is je huidige netspanning? Meet je die zelf via een slimme meter? Via de P1 poort ofzo?
Wellicht kan je die ook nog aflezen van de omvormer.

Een zwaardere omvormer (met te dunne ac bekabeling) gaat het probleem dan nog maar meer ver ergeren.
Nu weet ik dat die max op 264 VAC ligt (in tegenstelling tot nederland 253 VAC), dus daar zul je misschien geen last mee hebben. Tenzij de sofar op de verkeerde landsnorm staat.
Maar 264 VAC is al aan de hoge kant, ook voor je huis apparatuur.
3-fase omvormer zou dan de last over 3-fase verdelen en zo voor een mindere spanning stijging zorgen in je huis

[ Voor 24% gewijzigd door AUijtdehaag op 01-05-2022 09:11 ]

PVOutput Github - Div ESP TK: MHI - Clack - Marstek


Acties:
  • 0 Henk 'm!

  • jerryhaeck
  • Registratie: Oktober 2022
  • Laatst online: 02-11-2022
Hey,
is dit ondertussen al opgelost?
Ik heb net hetzelfde voor, de technische fiche van de panelen is zelfs dezelfde alleen blijken dat ze andere panelen hebben geplaatst; Dus de verkeerde panelen en omvormer. mag ik vragen bij wie je deze besteld hebt?
