Advies zonnepanelen op plat dak + aanbouw

[xtr3me]

Voor onze woning willen we investeren in zonnepanelen om op die manier de kosten te drukken van energie. We hebben nog tot februari volgend jaar een vast contract tegen 0.22 €/kWh. Aangezien het verschil met de huidige energie prijs enorm groot is willen we deze kostenpost gaan drukken door panelen neer te leggen.

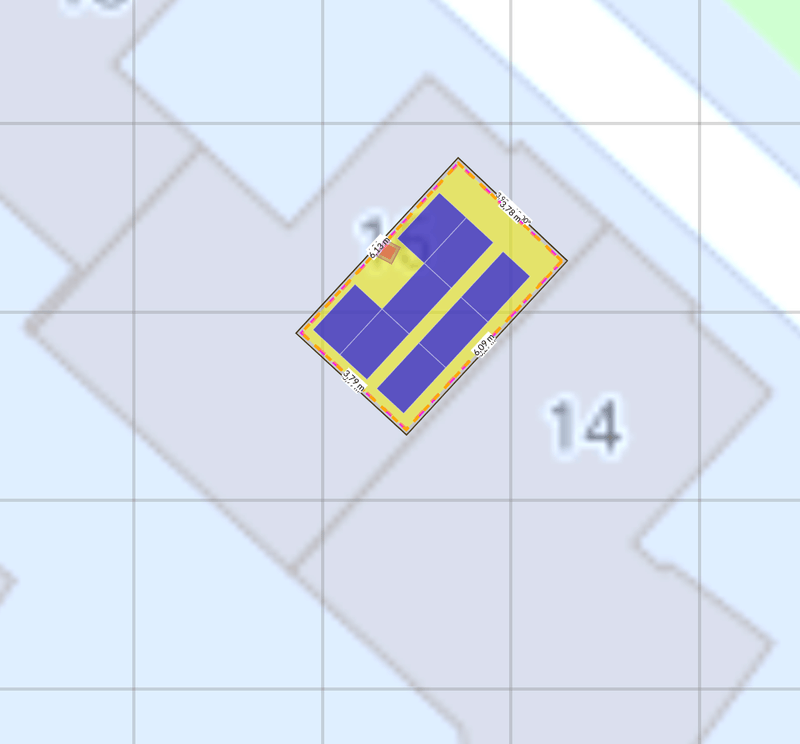

Ik ben zelf aan de slag gegaan in de ValkPVPlanner, SunnyDesign en de SolarEdge designer. Vooralsnog werkt de solar edge designer het fijnste en heb ik daar onze daken ingetekend. Ik heb hierbij gekozen voor een zuid systeem op 10 graden tilt, tussen de paneel rijen zit 0.5 meter ruimte en op die manier kom ik op 7 panelen op het bovenste dak en 3 panelen op de aanbouw achter het huis. Dit lijkt me wat weinig dus ik hoop dat er nog wat trucjes zijn om toch meer panelen te kunnen plaatsen.

Bij andere buren lijken de panelen dichter op elkaar te liggen maar op dit moment heb ik daar geen extra informatie over dan het bekijken van Google Maps.

We hebben niet veel voorkeur qua montage of panelen, behalve dat het montage systeem modulair is en dat de belast tegels zijn. Dit omdat het bovenste dak niet makkelijk toegankelijk is. Tevens willen we graag de zijkanten en achterkant afschermen om zo de panelen minder wind te laten vangen.

Foto's

Beschikbare (dak)ruimte

Platdak: 4m x 6,3m (8,9 meter hoog) (dit is een schatting)
L vormige aanbouw:
- 6,7m x 1,7m (3 meter hoog) (dit is gemeten tot aan schoorsteen)
- 1.9m x 6m (3 meter hoog)

Alle daken zijn uitgevoerd met APP gebitumineerde polyestermatten 470K24 (top laag)

Schaduw

Platdak:
1x schoorsteen (CV + mechanische ventilatie)
1x schoorsteen (houtkachel buren)
Panelen van de buren?

Aanbouw:
1x schoorsteen
Huis in de ochtend voor de panelen die mogelijk naast het huis liggen

Jaarverbruik

Op dit moment verbruiken we 4500kwh per jaar, maar verwarmen we nog met een CV systeem.
Ik sluit niet uit dat we in de toekomst een warmtepompt nemen of een elektrische auto, al verwacht ik dat niet in de eerste 3 jaar.

Huidige elektriciteitsaansluiting

1 Fase aansluiting (ISKRA AM550-ED1)

Budget en doel

Het doel is om ons energie kosten te drukken en voldoende over te houden om later naar een warmte pomp te kunnen gaan.
Het budget is redelijk flexibel, we kijken voornamelijk naar het rendement over 5 tot 10 jaar en streven naar de beste verhouding euro/wp.

Wie gaat het project uitvoeren

We willen het in eigen beheer aanleggen, er is voldoende kennis beschikbaar qua elektra installatie en kunnen altijd terug vallen op mensen die hierin gespecialiseerd zijn (vrienden).
Hierdoor willen we kosten besparen.

Bijhouden van data

Ik zou het fijn vinden als dit lokaal binnen het eigen netwerk blijft maar dit is geen must, ook het individueel loggen per paneel is leuk maar daarvoor wil ik niet een grote meerprijs betalen.

Reeds verkregen offertes

De offertes die ik heb gekregen gaan uit van 8 panelen op het platte dak, ik twijfel of dit mogelijk is vandaar dat ik zelf 7 panelen heb ingetekend.
Tevens zijn deze offertes ruim een jaar oud, dus de prijzen zijn niet meer te vergelijken met de huidige prijzen.

Regio

Zaanstad (Assendelft)
Coordinaten: 52.48874641669101, 4.755839330643868

[DukeBox]

Je kan ook een schans nemen met 2 of 3 (of 4) portrait boven elkaar en die koppelen Mogelijk kom je dan zelfs op 18 panelen. Door de hoogte heb je dan ook minder last van pijpjes e.d. (maar ben je misschien wel je buren tot last al lijkt dat zo op het ook niet zo te zijn).

https://www.valksolarsyst...en/zonneschans/valktriple

Als je qua ruimte beter uit komt met minder maar (grotere) hoog Wp panelen dan worden micro omvormers ook steeds interessanter, Ook wanneer je later bijvoorbeeld naar 3 fasen gaat voor je eV en wilt herverdelen.

De panelen van de buren lijken overigens ook niet al te groot en op het ook wat weinig ballast (een dichte schans heeft ook minder ballast nodig) aangezien ze niet allemaal netjes op één lijn staan zou ik haast denken dat ze door de wind wat verschoven zijn.

Je buren schuin achter je (zwanenrecht 1) hebben er ook 8 (grotere), dat lijkt voornamelijk door de pijp beperkt te zijn. Als dat goed uitkomt qua schaduw dan is dat denk ik wel de goedkoopste oplossing voor het platte dak.
De aanbouw is lastig te zien wat daar precies kwijt kan. Mogelijk kan je ook nog wat kwijt op het schuine deel van je dak ?

[ Voor 39% gewijzigd door DukeBox op 20-04-2022 09:53 ]

[Paul C]

Ik zou niet naar de panelen van de buren kijken, want die staan er voor spek en bonen. De stekkers hangen allemaal los erbij, dus die panelen die doen niets meer. Op de satelliet foto staan de panelen ook nog in een beetje een zinnig patroon, maar ze lijken nu wel flink verschoven. Stormschade of is er misschien een dakdekker aan het werk geweest die ze niet netjes terug heeft gezet?

[ Voor 40% gewijzigd door Paul C op 20-04-2022 10:53 ]

[xtr3me]

Je kan ook een schans nemen met 2 of 3 (of 4) portrait boven elkaar en die koppelen Mogelijk kom je dan zelfs op 18 panelen. Door de hoogte heb je dan ook minder last van pijpjes e.d. (maar ben je misschien wel je buren tot last al lijkt dat zo op het ook niet zo te zijn).

https://www.valksolarsyst...en/zonneschans/valktriple

Ik zal dit eens proberen te plannen in de Valk planner, wellicht dat een optie is. Ik zal hiermee niet tot last zijn van mijn buren verwacht ik, want ik wil ook het liefst niet boven mijn dak uit komen. Er kunnen behoorlijk sterke winden waaien en heb dan liever wat meer zekerheid dan panelen die ineens door de wijk heen waaien

De panelen van de buren lijken overigens ook niet al te groot en op het ook wat weinig ballast (een dichte schans heeft ook minder ballast nodig) aangezien ze niet allemaal netjes op één lijn staan zou ik haast denken dat ze door de wind wat verschoven zijn.

Ze zijn inderdaad een beetje aan de wandel gegaan bij de laatste storm. Inmiddels liggen ze weer wat anders al heb ik dat nog niet kunnen zien. De foto's zijn van een paar maanden daarvoor gemaakt door de dakdekkers.

Je buren schuin achter je (zwanenrecht 1) hebben er ook 8 (grotere), dat lijkt voornamelijk door de pijp beperkt te zijn. Als dat goed uitkomt qua schaduw dan is dat denk ik wel de goedkoopste oplossing voor het platte dak.
De aanbouw is lastig te zien wat daar precies kwijt kan. Mogelijk kan je ook nog wat kwijt op het schuine deel van je dak ?

Ik heb die buren gelijk een whatsappje gestuurd met de vraag of ze foto's hebben van hun setup. Ik ben heel benieuwd naar welke afstand er bij hun is aangehouden tussen de paneel rijen. Wel is het dak bij hun gedraaid vergeleken met ons dak, zij hebben meer breedte dan diepte en bij ons is dat andersom.

Op het schuine deel wil ik geen panelen plaatsen. Een van de wensen is dat het niet teveel opvalt.

[xtr3me]

Paul C schreef op woensdag 20 april 2022 @ 10:51:
Ik zou niet naar de panelen van de buren kijken, want die staan er voor spek en bonen. De stekkers hangen allemaal los erbij, dus die panelen die doen niets meer. Op de satelliet foto staan de panelen ook nog in een beetje een zinnig patroon, maar ze lijken nu wel flink verschoven. Stormschade of is er misschien een dakdekker aan het werk geweest die ze niet netjes terug heeft gezet?

Dit is inderdaad de dakdekker geweest (de foto's zijn ook gemaakt door de dakdekker). Een week later hebben ze de panelen weer netjes geplaatst maar daar heb ik zelf nog geen foto's van kunnen maken.

Ik verwacht ergens in de komende 2 weken het dak op te kunnen (heb even wat hulp nodig hiervoor) zodat ik nieuwe foto's kan maken en alles exact kan opmeten

[borft]

Waarom geen oost-west opstelling? dan kan je de panelen tegen elkaar aanleggen.

[DukeBox]

xtr3me schreef op woensdag 20 april 2022 @ 10:55:
Op het schuine deel wil ik geen panelen plaatsen. Een van de wensen is dat het niet teveel opvalt.

Over het algemeen valt het in het begin op als je de eerste bent.. na een tijdje valt het op als je als enige daar geen panelen hebt.

Persoonlijk erger ik mij niet zo aan panelen in het zicht, als je rond kijkt zie je ze overal. Als ik een kale plek zie waar prima panelen kunnen zitten denk ik alleen maar 'zonde'

[xtr3me]

borft schreef op woensdag 20 april 2022 @ 10:59:
Waarom geen oost-west opstelling? dan kan je de panelen tegen elkaar aanleggen.

Dat is wat mij betreft ook een optie, hoe kan ik dit het beste berekenen wat dit oplevert? Vooralsnog heeft niemand panelen geplaatst in een oost / west opstelling op deze huizen. En vraag ik me ook een beetje af of dit rendabel is (zie ook de foto van het kompas, deze is gemaakt vanuit het raam haaks op de woning aan de achterkant)

[borft]

xtr3me schreef op woensdag 20 april 2022 @ 11:25:
[...]


Dat is wat mij betreft ook een optie, hoe kan ik dit het beste berekenen wat dit oplevert? Vooralsnog heeft niemand panelen geplaatst in een oost / west opstelling op deze huizen. En vraag ik me ook een beetje af of dit rendabel is (zie ook de foto van het kompas, deze is gemaakt vanuit het raam haaks op de woning aan de achterkant)

Als vuistregel kan je stellen dat je met een oost-west opstelling iets minder opbrengst per paneel hebt dan een pal zuid opstelling. Maar, je kunt meer panelen kwijt (waardoor je totaalopbrengst juist hoger is), want je hebt geen tussenruimte nodig vanwege schaduwwerking. Daarnaast is je opbrengst beter verspreid over de dag, waardoor je meer eigen verbruik hebt (gunstig als we de saldering gaan afbouwen). Daarnaast is je piekvermogen lager (want de verschillende orientatie pieken op andere momenten), waardoor je een kleinere omvormer nodig hebt.

Zo lagen ze op mijn oude huis met plat dak (4x3 panelen in landscape):


Door de dakrand nagenoeg onzichtbaar vanaf de straat (vandaar ook blauwe panelen, die waren in die tijd nog beter en goedkoper dan zwarte). Door de oost-west opstelling paste er 12 panelen op. Met pal zuid was meer dan 6 eigenlijk niet te doen.

[ Voor 25% gewijzigd door borft op 20-04-2022 11:45 ]

[xtr3me]

@borft Ik heb zojuist in de PVPlanner van Valk een Oost/West opstelling proberen te maken en lijk hierdoor tot 8 panelen te komen. Het voornaamste probleem is de breedte van het dak oppervlak.



Zodra ik de echte maten heb kunnen opmeten ga ik het nog een keer in tekenen, maar ik verwacht niet veel verschil qua hoeveelheid panelen.

Jammer genoeg werkt de PVPlanner niet optimaal voor mijn adres, de Google Hybride kaart tiles worden vaak niet geladen (404 errors), dit terwijl dit in de SolarEdge designer geen enkel probleem is.

[xtr3me]

Kleine update:
We zijn gisteravond het dak op gegaan en hebben alles uitgemeten.



Doordat de dakrand zo'n 30 cm hoog is en de maximale breedte 410cm is is een Oost West opstelling bijna niet te doen. Alleen als we de de panelen 30graden kantelen past het binnen de 410cm. Maar dan moet het ook nog eens als een V liggen (1 rij). Vooralsnog heb ik geen montage systemen gevonden die dit aanbieden.

Ik ga er daarom maar even vanuit dat we een zuid/west systeem gaan neerleggen op zowel het dak boven als op de aanbouw en dit over 2 aparte omvormers heen laten lopen.

De reden van 2 losse omvormers is om de stromen laag te houden door de kabels die naar de meterkast lopen want er is op dit moment geen vrij pijpje groter dan 5/8ste naar zolder.

Tevens moeten we na denken over een 3 fase aansluiting zodat we de 2 losse systemen over verschillende fases kunnen laten terug leveren.

Welke montage systemen raden jullie aan voor op de aanbouw? Ik heb daar 170cm diepte tot mijn beschikking en wil de panelen in portrait neerleggen. Op die manier kan ik er 7 kwijt.
