Oven aansluiten, verschil tussen benaming L1/L2 <> R/S

[torretje2012]

Ik zou mijn oven graag 2 fase aansluiten, echter staat er in de tabel R S, maar geen L1/L2 etc.

Mijn kabel is als volgt:

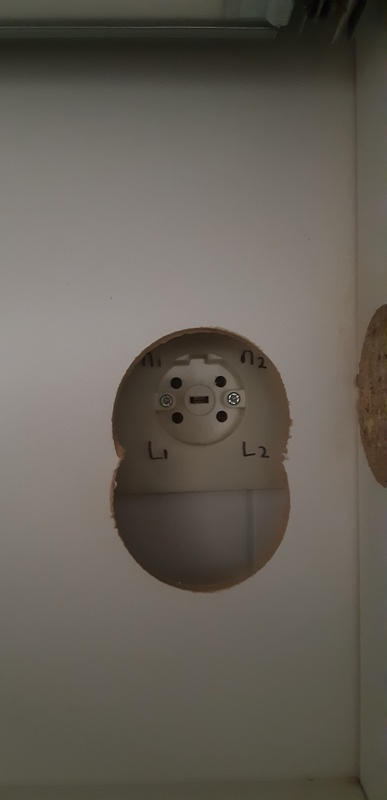

En de wcd:


Gaat het goed als ik
1=bruin
2=draadbrug naar 1
3=zwart
4=blauw
5=grijs

aansluit,of moet het in een andere volgorde?

[sjaakwortel]

RST is gewoon L1 L2 L3,
Als ik je perilex zie heb je 2 fase, dus L1 gaat naar 1&2, L2 naar 3, en 4 & 5 naar N1 (of apart naar n1/n2, maar ik ga er vanuit dat die direct aan elkaar zitten).

Edit; De stekker die je hebt is een 32A perilex, die past niet in de 16A wandcontactdoos die op de foto staat.

Perilex is niet helemaal standaard, dus inderdaad ff goed kijken waar welke pin uitkomt, want de afbeelding van de kabel klopt niet.

[ Voor 46% gewijzigd door sjaakwortel op 17-04-2022 17:07 ]

[torretje2012]

sjaakwortel schreef op zondag 17 april 2022 @ 17:04:
RST is gewoon L1 L2 L3,
Als ik je perilex zie heb je 2 fase, dus L1 gaat naar 1&2, L2 naar 3, en 4 & 5 naar N1 (of apart naar n1/n2, maar ik ga er vanuit dat die direct aan elkaar zitten).

Het plaatje van de stekker komt niet overeen met de wandcontact doos trouwens, weet niet helemaal wat daar aan de hand is, perilex is ook niet helemaal standaard, dus dat maakt het lastig.

Stekker is een van de bouwmarkt en de wcd is door de woningbouw zo opgeleverd met het huis.

Dus als ik jou post volg:
1=bruin
2=brug naar 1
3=zwart
4=grijs
5=blauw

?

[sjaakwortel]

Je moet echt even heel goed kijken, waar welke pin terecht komt (het kan zijn dat ik de spiegeling hier niet goed heb);

Maar wat op het plaatje bij de kabel L1 (bruin) is, is op je wcd een neutraal.

[torretje2012]

Ik zie net je edit, en volgens de kabel opdruk is het gewoon een 16A model, gaat om https://nl.bauhaus/binnen...ex-haaks-zwart/p/23697904


Opdruk die op de stekker staat (tegen de polen aankijkend, hoekje boven)

L1 N
A
L2 L3

Heb helaas geen multimeter om te kijken welke kleur waar heen gaat, dus heb alleen het meegeleverde papiertje

[bartvl]

Wat voor een oven is het? Is deze wel geschikt voor twee-fase aansluiting?

[torretje2012]

bartvl schreef op zondag 17 april 2022 @ 17:23:
Wat voor een oven is het? Is deze wel geschikt voor twee-fase aansluiting?

Zie bovenste foto, kan zowel 1, 2 en 3. Meterkast zit een gelinkte kookgroep

[ Voor 7% gewijzigd door torretje2012 op 17-04-2022 17:24 ]

[bartvl]

Ik vind het toch wel spannend hoor. Dat plaatje suggereert naar mijn idee dat het mogelijk is om een aansluiting op twee fases te maken (gezien 380/400v aanduiding) . Als je een kookgroep hebt , dan is het 2x230v, dezelfde fase.

[sjaakwortel]

torretje2012 schreef op zondag 17 april 2022 @ 17:21:
Ik zie net je edit, en volgens de kabel opdruk is het gewoon een 16A model, gaat om https://nl.bauhaus/binnen...ex-haaks-zwart/p/23697904


Opdruk die op de stekker staat (tegen de polen aankijkend, hoekje boven)

L1 N
A
L2 L3

Heb helaas geen multimeter om te kijken welke kleur waar heen gaat, dus heb alleen het meegeleverde papiertje

En de contactdoos (met spiegeling, zodat het klopt als je de kabel insteekt) is
N2 N1
A
L2 L1

Dus die omzetting met je even meenemen voor de kleuren

bartvl schreef op zondag 17 april 2022 @ 17:27:
Ik vind het toch wel spannend hoor. Dat plaatje suggereert naar mijn idee dat het mogelijk is om een aansluiting op twee fases te maken (gezien 380/400v aanduiding) . Als je een kookgroep hebt , dan is het 2x230v, dezelfde fase.

Daar had ik niet eens bij stil gestaan, hoe ziet het er uit in de meterkast?

[ Voor 24% gewijzigd door sjaakwortel op 17-04-2022 17:31 ]

[bartvl]

Aangezien de oven ook op 230v kan werken lijkt het apparaat intern niet op 380/400v te werken. Dus ik zou zeggen dat het goed gaat hoor. Mits beide N-aansluitingen zelfstandig naar de kookgroep zijn bekabeld. Als alles via een brug op 1 nul uitkomt kan daar 32A door gaan lopen. Als het twee verschillende fases zijn is dat een stuk minder en daar gaat het plaatje van uit.

[Nutral]

Het lijkt me raar dat de oven zowel op 230v L-N of 400v L-L kan werken. Volgens mij slaat de beschrijving meer op het soort kabel wat je moet toepassen. En als je dan 2 fasen op een kabel aansluit heb je technisch gezien een 400v kabel nodig (omdat je dat tussen de fasen hebt)

Dus ik denk dan dat de oven gewoon 230v is maar wel op meerdere aparte fasen aangesloten kan worden.

[torretje2012]

heb hem nu als:

1 grijs
2 brug naar 1
3 zwart
4 bruin
5 blauw en de eerste pizza is met een 20minuutjes klaar
