Msi Moederbord Turbo Button

[NinaNanja]

Beste Tweakers,

Ik wil de Turbo Button functie van mij Msi moederbord gebruiken.

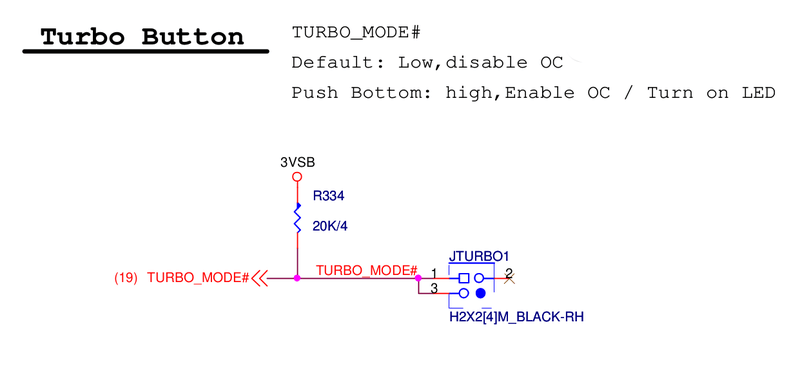

Ik heb een kleine schema toegevoegd, alleen kom er niet uit hoe ik dit moet implementeren.

Reverentie:


Als iemand deze kan ontcijferen, graag.

Voor als andere die met het zelfde probleem zitten, welkom.

NinaNanja.

[Uszka]

MSI heeft honderden moederborden. Welk moederbord is het exact?

[NinaNanja]

Alle Msi moederborden uit de x79 series. Ik zelf heb een x79ma-gd45.

[freaky35]

Welk systeem gaat het om?

Als je gaat overclocken,dan zou ik het zelf instellen
Auto overkloks zou ik echt vermijden.

[NinaNanja]

Je kunt zelf configureren en dan inschakelen met een button.

[NinaNanja]

Je zou zelfs een standaard overclock kunnen instellen en dan een onderclock kunnen inschakelen.
Ik heb zelf waterkoeling in mijn computer met een geavanceerd regel systeem welke een functie heeft een schakeling in te schakelen.
Bijvoorbeeld als mijn computer het warm krijgt een lagere clocksnelheid heeft en zodoende minder hoeft te koelen.

[Tha Ra]

Hoe kom je aan het schema? Ik vermoed dat er een schakelaar tussen pin 1 (of 3) en de GND van de voeding gaat Wat pin 2 (volgens de handleiding de 'Control Pin') precies doet is me niet duidelijk, zo te zien heeft de connector betrekking op een of ander frontpaneeltje

[NinaNanja]

Ik heb het schema uit de service manual gehaald. Volgens mij is pin 2 niet verbonden inverband met dat deze een kruisje bij staat. Als ik het frontpaneeltje had zou ik deze wel geinspecteerd hebben. Ik zal eens kijken als ik van het frontpaneel een service manual kan vinden.

[Tha Ra]

Weet je trouwens welke LED er bedoeld wordt, zit deze bijvoorbeeld op het moederbord zelf? Ik denk in elk geval niet dat er een LED op pin 1/3 gaat, want met die 20k-weerstand blijft er nauwelijks stroom over.

[NinaNanja]

De LED is waarschijnlijk van de button op de frontpanel. Ik heb de service manual toegevoegd als
download.

[sapphire]

[b]NinaNanja in "Msi Moederbord Turbo Button"NinaNanja
Bijvoorbeeld als mijn computer het warm krijgt een lagere clocksnelheid heeft en zodoende minder hoeft te koelen.

Een thermal threshold
Zit dat niet standaard in elke bios sinds een aantal jaar?
