Aansluiten Brink 4 standenschakelaar

[br1980]

Goedemiddag,

Ik heb sinds kort een wtw Brink renovent sky 150. Omdat de Brink air control nog niet leverbaar is wil ik de wtw aansluiten met de 4 standenschakelaar van Brink. Hiervoor heb ik een rj12 (6p6c) kabel getrokken. Vandaag getest en de wtw reageert alleen op stand 3 (hij lijkt dan maximaal te draaien). Overige drie standen (afwezigheid, 1 en 2) zit geen verschil in luchtsnelheid en draaien allemaal minimaal.

Moet ik een bepaalde procedure volgen met het opstarten van de wtw? Of heb ik iets fout aangesloten? Hopelijk kan iemand me helpen. Dank alvast.

[ds23man]

Google is your friend:

Wordt in plaats van een klokregeling een 4-standenscha-
kelaar aangesloten dan is het wijzigen van de instellingen
aan het toestel alleen met een laptop mogelijk!

https://www.brinkclimates...blad-renovent-sky-150.pdf

[br1980]

Dank voor je reactie. Dat klopt, had ik ook al gelezen. Met een 4 standenschakelaar kun je geen instellingen aan de wtw aanpassen (alleen met laptop), dat kan met de Brink air control wel. Maar de 4 standenschakelaar ansicht moet toch functioneren als je hem aansluit?

[ds23man]

Dat is maar de vraag, kan zo zijn dat je hem moet configureren met een laptop om een 4 standenschakelaar te gebruiken.

[ds23man]

Even door installatiehandleiding zitten spitten, maar het zou zo moeten werken. Raar is dan weer dat ze RJ6 aansluiting gebruiken voor de schakelaar. Zou de hele bedrading nog eens nalopen.

[br1980]

Misschien nog maar eens een rj12 (6p6c) kabel bestellen en aansluiten. Kleine kans dat de kabel stuk is, maar het is het proberen waard.

[ds23man]

Let wel op dat er geen kruisingen in die kabel zitten.

[br1980]

Nee, de lijnen zijn 1 op 1 doorgezet. Dus geen kruisingen. Daar heb ik opgelet bij het bestellen van de kabel.

[br1980]

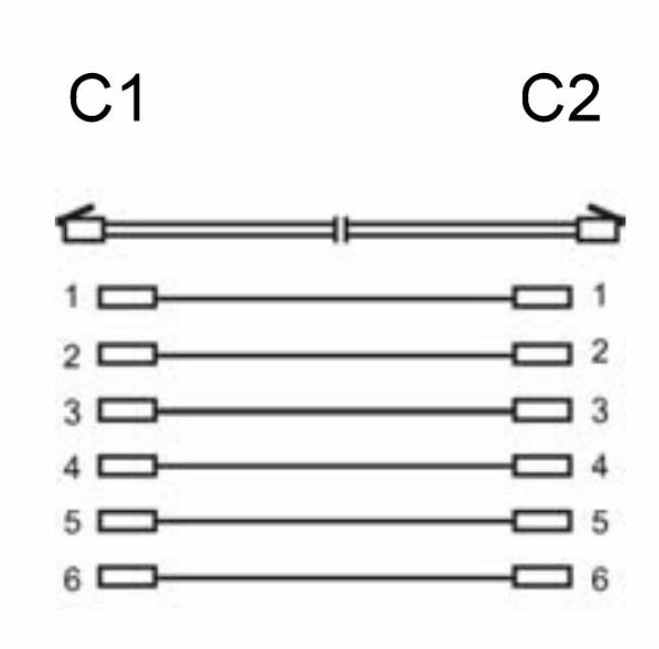

Dit zijn de specificaties van de gebruikte kabel:

connectoren: RJ12 (mannelijk) - RJ12 (mannelijk)
indeling connectoren: 6P6C (6-pins plug / 6-pins aangesloten)
uitvoering: recht aangesloten (straight)
pinout RJ12 - RJ12: 1-1 / 2-2 / 3-3 / 4-4 / 5-5 / 6-6
type kabel: CCA (Aluminium bekleed met koper) / platte kabel
