Zonnepanelen

[LeonJ]

Na de storm van afgelopen februari is de schans van mijn platte dak verloren gegaan.
Aangezien ik ook al plannen had voor een warmtepomp besloten om een volledig nieuwe installatie te plaatsen waarbij het dak zoveel mogelijk gebruikt gaat worden.

Ik twijfel enorm of ik moet kiezen voor solaredge of toch voor 2 losse string omvormers.

Wat is handig om te doen? Is de verdeling van de zonnepanelen zo correct, eventueel zouden er ook wel 10 panelen op het platte dak passen.

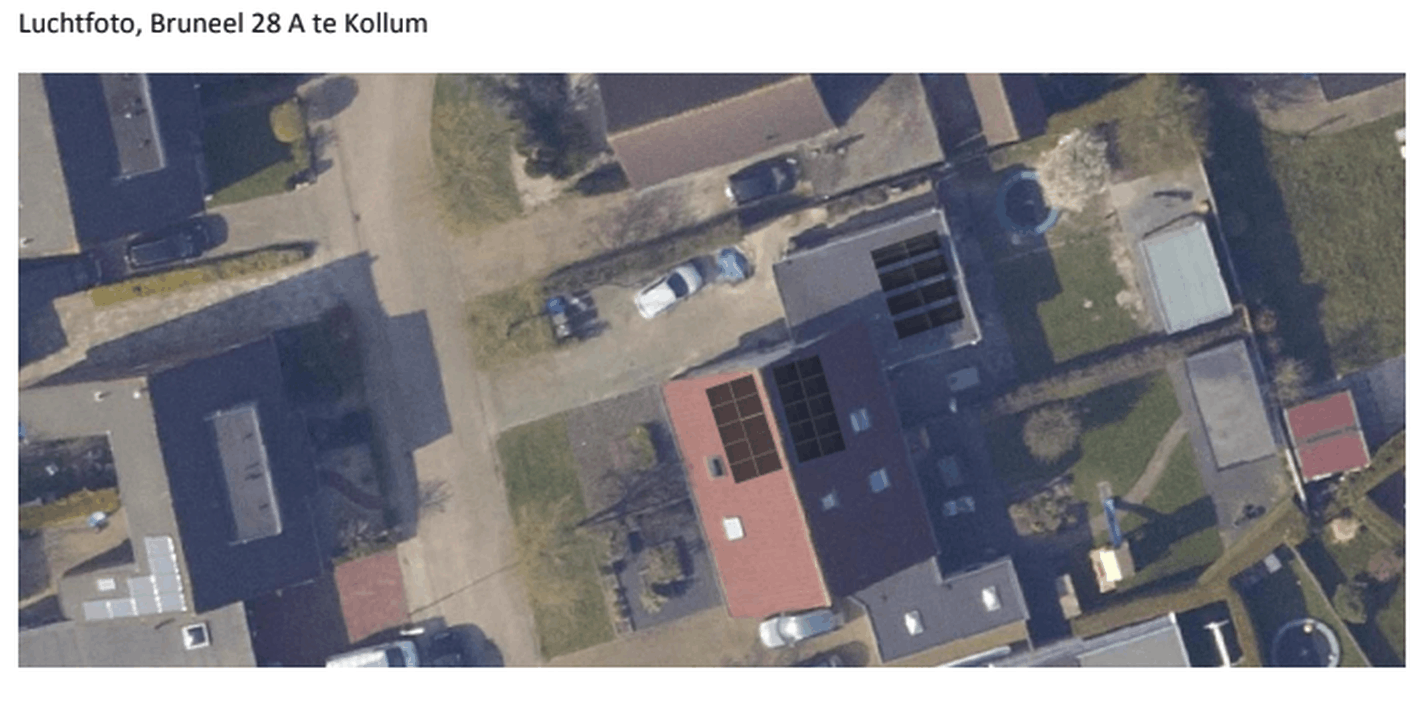

Foto's

Beschikbare (dak)ruimte

Dak voorzijde is ruimte voor 10 panelen , dak achterzijde is ruimte voor 10 panelen, op het platte dak ruimte voor 8 panelen.

Schaduw

Op het platte dak schaduw van het scheve dak

Jaarverbruik

8000 kwh

Huidige elektriciteitsaansluiting

3 x 25A

Budget en doel

Budget is wel, doel is volledig energie neutraal te worden.

Wie gaat het project uitvoeren

Installateur uit de regio.

Regio

Friesland, Kollum

[migjes]

@LeonJ
simpel antwoord:
alles op 1 1fase omvormer met 2x een mpp.
2x10x3??Wp dus 2 parallel stringen op 1mpp.
rest op mpp 2.
(dit maakt wel dat een SMA omvormer handiger is, maar dat is langer verhaal.)

zie mijn oost-west dak:

door dat oost west op andere momenten hun top haal is het geen probleem om 6000Wp op een 3000W omvormer te hangen.

dan kun je nog gaan voor een 4000W-5000W omvormer en je hebt alles lekker op een 1fase omvormer.
3 fase omvormer is pas nodig als je Stringen maakt van langer als 12 panelen.
(aansluiting 3fase boeit pas als je echt veel groter gaat. )


(ik zou trouwens het helemaal anders doen.
10x dak helft op 1 mpp.
op plat dak ook 10 panelen en die draaien naar een vrij zicht, zuid is onzinnig daar.
en die dan parallel met een dak set op de andere mpp. )

[migjes]

@LeonJ
voordeel van 1fase gaan, dan heb je nog 2 fase over.
je zult ook nog wel iets moeten leggen op je schuurtje om die 8000kWh te gaan halen ben ik bang.

of je moet toch nog meer ruimte hebben.
om er voor te zorgen dat je meer als 12 panelen hebt per mpp voor 3fase.

ik trek trouwen met een 3,3kW omvormer een 5500kWh binnen.
nu een 6000kWh met 4kW omvormer.
(zie onderschrift.)

[LeonJ]

@migjes Als ik de panelen in landscape leg kan ik 12 panelen per schuin dakhelft leggen.

Voor oost/west kom ik al op 20 panelen dus dat zou als ik ga voor 400 WP panelen al 8000 WP zijn, dat past toch niet op een 1fase omvormer?

Wat bedoel je met vrij zicht, richting het oosten?

[Ronald]

@migjes Met de 3/4 dakdelen samen kom ik toch wel wat erg hoog uit voor een 1 fase oplossing ;-)

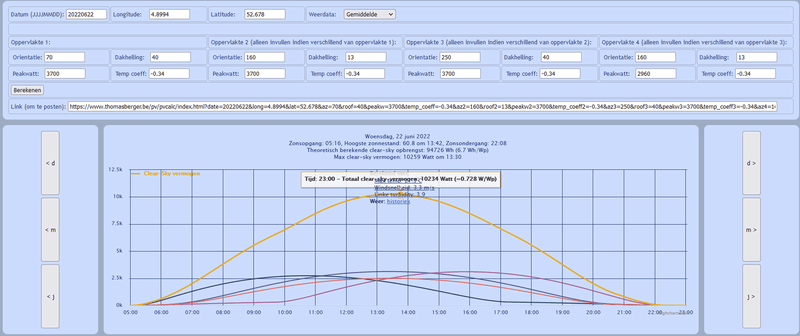

(Lokaal aangepaste versie van Thomas Berger's tool)

Achtereenvolgend: 10x Oost, 10x Zuid, 10x West en 8x Zuid op schuurtje.

Dat zou in theorie allemaal op 1 SMA kunnen; al twijfel ik of het handig is de uitbouw en de schuur als 1 string te doen.


Maar eerst legplan uitwerken; omvormer oplossing komt daarna wel ;-)

Op gevoel zou ik eerst de 2 daken van de woning zelf volproppen. Dan de schuur, dan het platte dak van garage/uitbouw.

[ Voor 7% gewijzigd door Ronald op 25-03-2022 13:26 ]

[migjes]

LeonJ schreef op vrijdag 25 maart 2022 @ 13:24:
@migjes Als ik de panelen in landscape leg kan ik 12 panelen per schuin dakhelft leggen.

nice, als 12 kan, dan heb je ook 12x +/- 33Vmpp = perfect voor een 1fase omvormer.

Voor oost/west kom ik al op 20 panelen dus dat zou als ik ga voor 400 WP panelen al 8000 WP zijn, dat past toch niet op een 1fase omvormer?

ik heb er 24 op een 4kW omvormer hangen, grafiek heb ik je al laten zien.
(zie onderschrift)
maar een 245Wp paneel is anders als een 400Wp paneel.

maar als ik de dak hoek goed inschat kun je 8000Wp op een 4000W omvormer hangen.
(dit topt een beetje af, maar is niet erg verlies is veel kleiner als je denkt.)
dus 2x12x400Wp zou ik op een 5000W omvormer hangen, maar als moet is een 4000W nog niet eens een ramp.

Wat bedoel je met vrij zicht, richting het oosten?

jep, beter het vrije oosten pakken met de ochtend zon.
dan zuid en schaduw in de middag.

maar ik geef je nu nog allen maar lossen schoten, met wat er kan en mogenlijk is.
wat de beste oplossing is moet je nog uit zoeken.
(niet te veel over drijven @Ronald , zo heb ik het niet geschreven, mogen best meer omvormers zijn, zeg alleen het kan. )

[Ronald]

@migjes beetje overdrijven met de mogelijkheden mag toch wel als @LeonJ een jaarverbruik van 8000kWh aangeeft ?

[LeonJ]

Ik kan mijn jaarverbruik wel wat specificeren, 4500 kwh voor stroom verbruik (komt mede door oude plasma tv die nodig vervangen moet worden)

Daarnaast ga ik een full electric warmepomp aanschaffen en omdat vloerverwarming geen optie is , is het stroomverbruik van de warmtepomp waarschijnlijk 3500 kwh.

Budget voor zonnepanelen installatie is er wel, tot ongeveer 13.000 euro, dus overdrijven in de mogelijkheden is geen probleem.

Ik probeer zoveel mogelijk orientaties te doen om over de hele dag stroom op te kunnen wekken.

[LeonJ]

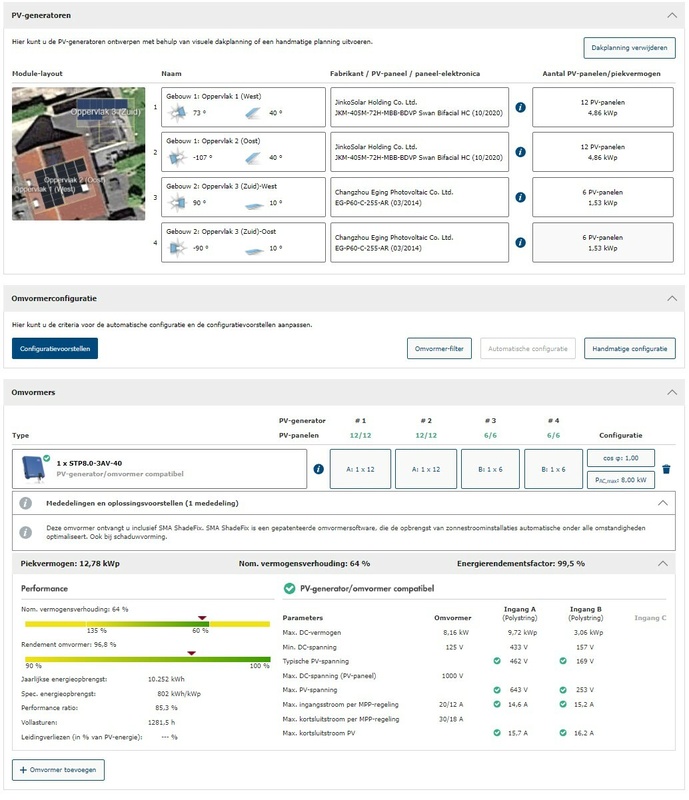

Ik heb de volgende opzet gemaakt.

12 panelen op het voorste dak richting west.
12 panelen op het achterste scheve dak richting oost

Parallel aangesloten op string 1

12 panelen (255 wp), mijn oude panelen op het platte dak in een oost/west opstelling in 2 rijen van 3 panelen. Deze opstelling ook in een oost/west opstelling, parallel aangesloten op String 2

Dit alles op een STP8.0-3AV-40 omvormer.




Ik heb het achterste dak buiten beschouwing gelaten, mede vanwege weinig ruimte.
Wat vinden jullie van deze opzet?

[teacher]

* teacher denkt dat er nog meer panelen op passen
