Nieuw mobo - koeler past niet?

[Niekserr]

Dag allen,

Deze week heb ik een mobo + cpu overgenomen van een Tweaker (aorus b450 pro wifi + Ryzen 7 processor) en het lijkt erop dat de backplate van mijn oude koeler niet past.

Het gaat hierbij om de hyper EVO 212. Online zag ik al iets van brackets die origineel bij AMD mobos zitten geleverd die ik misschien nodig heb, kan iemand dit bevestigen? Deze mis ik namelijk. Of mis ik een andere backplate bij mijn koeler?

Alvast bedankt!

[LanTao]

Volgens de foto's bij de 212 EVO wordt 'ie ook met AM4-montagemateriaal geleverd. Heb je de oorspronkelijke verpakking misschien nog?

[GarBaGe]

Koelers op AM4 gebruiken allemaal de standaard backplate die bij het moederbord komt.

[Niekserr]

LanTao schreef op vrijdag 25 maart 2022 @ 17:35:
Volgens de foto's bij de 212 EVO wordt 'ie ook met AM4-montagemateriaal geleverd. Heb je de oorspronkelijke verpakking misschien nog?

Ik ben bang dat ik deze heb gekocht voordat AM4 volgens mij een ding was... Dus helaas niet...

GarBaGe schreef op vrijdag 25 maart 2022 @ 17:48:
Koelers op AM4 gebruiken allemaal de standaard backplate die bij het moederbord komt.

Hier was ik dus al een beetje bang voor. Deze worden dus niet bij koelers geleverd? De verkoper gaf aan dat hij geen backplate bij het moederbord heeft

[LanTao]

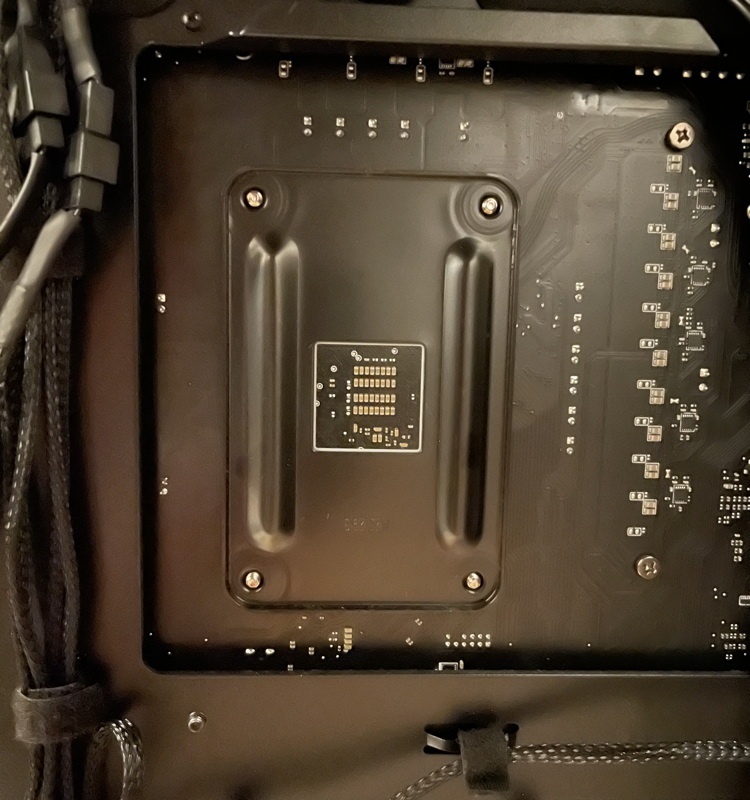

Hier is een foto van de achterkant van mijn AM4-moederbord:


Deze backplate zat bij het moederbord, ik ben niet aan het montagemechanisme gekomen bij installatie van de koeler. Misschien kan je er eentje op AliExpress scoren, levertijd zal tegenvallen maar ik zie er verschillende op de site.

[Niekserr]

LanTao schreef op vrijdag 25 maart 2022 @ 19:46:
Hier is een foto van de achterkant van mijn AM4-moederbord:
[Afbeelding]

Deze backplate zat bij het moederbord, ik ben niet aan het montagemechanisme gekomen bij installatie van de koeler. Misschien kan je er eentje op AliExpress scoren, levertijd zal tegenvallen maar ik zie er verschillende op de site.

Ja hier was ik bang voor. Aan de voorkant zitten dan twee beugeltjes waar je de koeler op klikt of niet? Bedankt voor de duidelijke foto!

[LanTao]

Niekserr schreef op zaterdag 26 maart 2022 @ 09:06:
Aan de voorkant zitten dan twee beugeltjes waar je de koeler op klikt of niet?

Klopt, aan de ene kant haakt 'ie eronder en aan de andere kant zit een clip die je op het laatst inhaakt. (Dit is moeilijk te beschrijven en nog moeilijker te fotograferen... Fractal Design heeft redelijk goede tekeningen in de manuals van hun Celsius+ AIO's.)

[Niekserr]

LanTao schreef op zaterdag 26 maart 2022 @ 19:16:
[...]

Klopt, aan de ene kant haakt 'ie eronder en aan de andere kant zit een clip die je op het laatst inhaakt. (Dit is moeilijk te beschrijven en nog moeilijker te fotograferen... Fractal Design heeft redelijk goede tekeningen in de manuals van hun Celsius+ AIO's.)

Top. Ik heb nu de oude koeler erop kunnen krijgen als tijdelijke oplossing met een 3d print en wacht nu op een originele metalen bracket. Bedankt voor de hulp!
