Zonnepanelen - zelf leggen

[Stekeltje]

Ik ben bezig met solar op mijn dak, een afspraak met een ZZP-er die dagelijks panelen legt is al gemaakt. Nu dien ik alles te bestellen en help ik mee op de dag van leggen maar ik wil zeker weten dat ik het juiste bestel.

Situatie:
- Ligging dak: Zuiden
- Haast geen schaduw van externe factoren, mogelijk einde dag van de schoorsteen

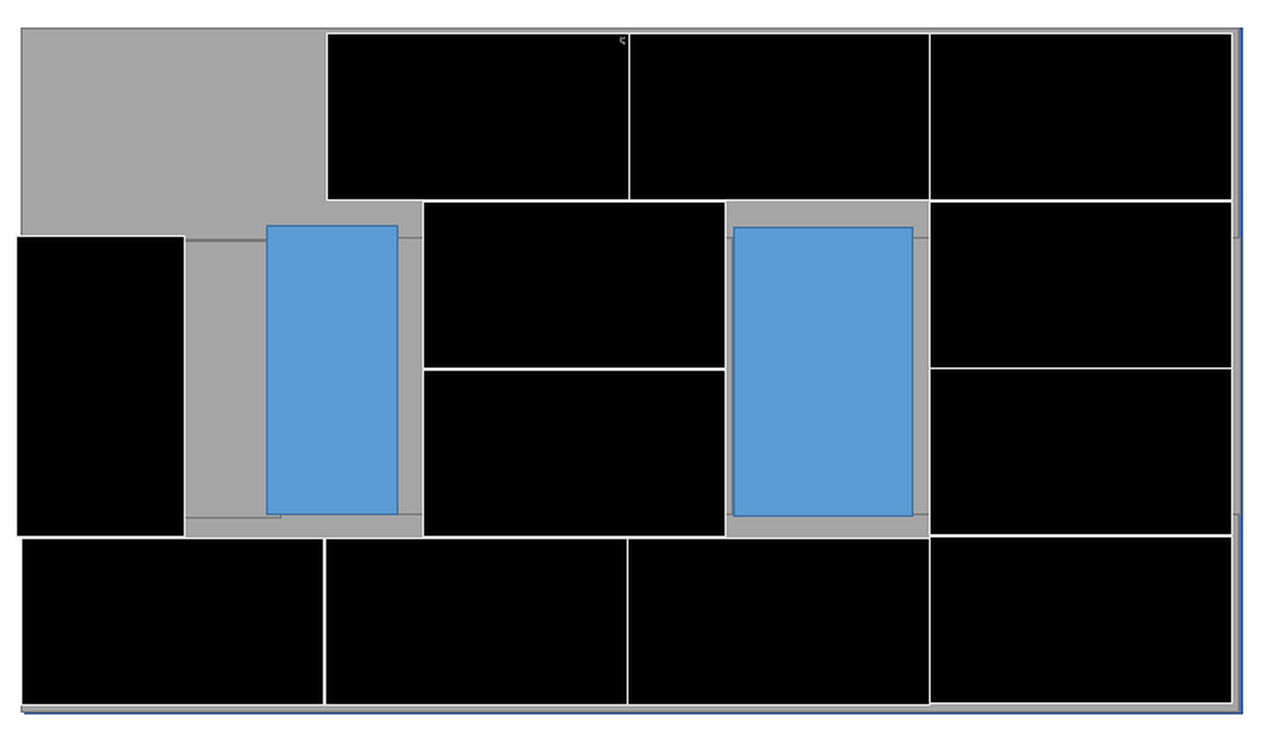

Legplan:


Zoals je kan zien is er zo optimaal mogelijk rekening gehouden met het volledig vol plaatsen van de oppervlakte. Links bovenin zit de schoorsteen waardoor daar geen paneel geplaatst kan worden.

Onderdelen Elektrisch:
- Jinko 385Wp (12x)
- 1x SolarEdge 3680 HD-Wave SE3680H
- 12x SolarEdge S500 Power Optimizer

OF
- 1x GoodWe GW3600T-DS

Eventueel is 3-fase ook mogelijk, zowel de kabel naar boven als de meterkast is geschikt voor 3-fase


Op onderstaande loop ik een beetje vast. De zzp-er gaf aan graag te werken met vander Valk. Van der valk biedt sets aan maar niet voor landscape in een rij. Nu heb ik wat research gedaan en denk ik dat het niet mega speciaal is maar had het toch graag even bevestigd gekregen.

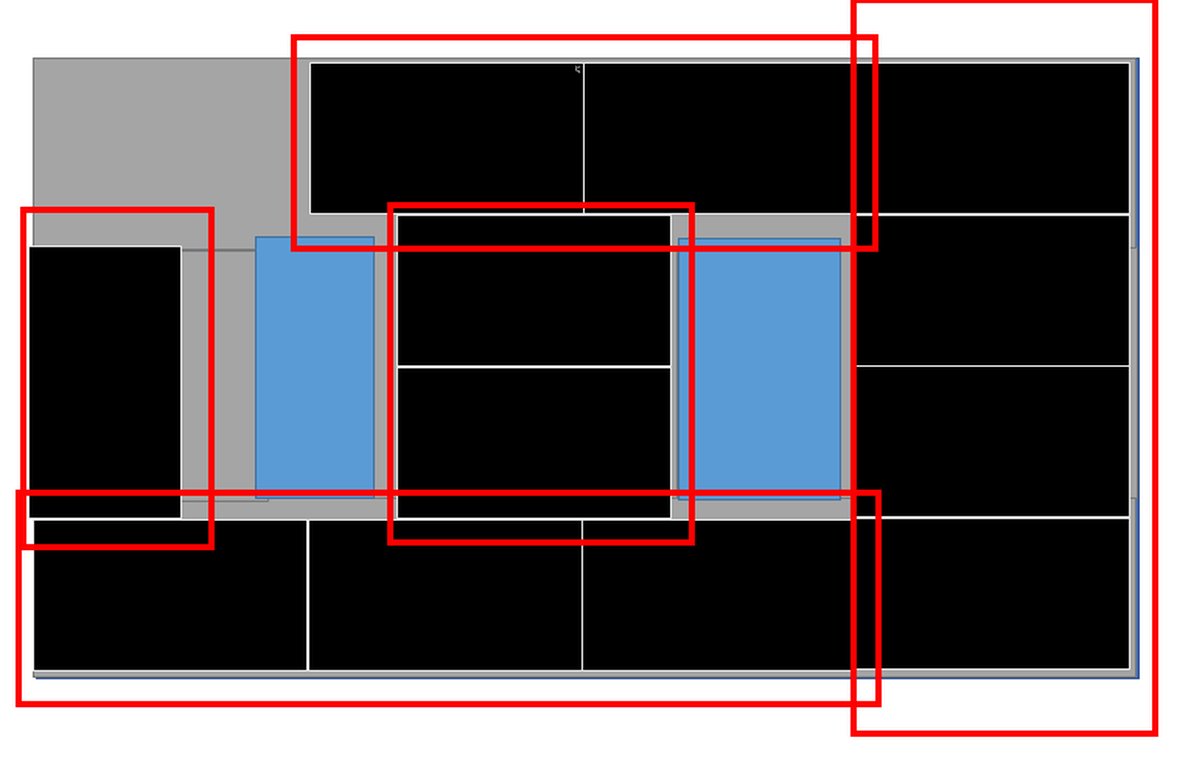

Paneel 'groepen'


Panelen hebben de afmetingen van 1885x1029. Ik kom uit op de volgende afmetingen t.b.v. het montage materiaal:
- 4x 4311mm alu profiel -> rij landscap 2x boven, kolom 4x landscape rechts
- 2x 2185mm alu profiel -> kolom 2x landscape midden
- 2x 6347mm alu profiel -> rij landscape 3x onder
- 2x 1085mm alu profiel -> 1 portrait links

Overige montage:

Van der Valk 732001 Rvs. kabelklem klein	24
Van der Valk 721552 Geanod eindklem 50 M6x80-T30 h=28-50mm	20
Van der Valk 721550 Geanod. paneelklem alu 50 torx T30 KV	16
Van der Valk 724820 Geanod. eindstop + inbus M6x10	20
Van der Valk 733020 Kst. paneel uitlijnstift per paneel 2 stuks nodig	24
Van der Valk 774224 Alu. micro-omvormer klem (inschuif)	12
Van der Valk 747832 Rvs Smartline Twist dakhaak + hamerkopbout + kraagkartelmoer	22
Van der Valk 747831 Rvs Smartline dakhaak + hamerkopbout + kraagkartelmoer	24

Mijn vragen aan jullie:
- Gezien de beperkte hoeveelheid schaduw, gaan voor optimizers of voor de GoodWe converter
- 3 fase of enkel fase, kabel in huis is 5x 2,5mm2 +/- 15m lang, genoeg ruimte voor beide soorten automaten in de meterkast
- 3 fase + optimizer wordt lastig aangezien solaredge aangeeft dat de string minimaal 16 optimzers moet bevatten bij 3 fase?
- Heb ik alle montage fatsoenlijk uitgezocht?
- Andere tips/tricks?

[Ronald]

Ik denk dat in principe geen enkel legsysteem sets doet voor landscape rijen aangezien panelen normaal op de lange zijde geklemd (horen te) worden :-)
Zal iets meer kosten, maar je verdient het met semi-zelf doen in een jaar of 2-3 wel terug... Tenzij de prijzen ineens instorten... (right)

Bij weinig schaduw haal je de kosten van SolarEdge niet terug.

Legplan lijkt me prima.

[Paul C]

Ik zou 12 eindklemmen doen en meer tussenklemmen. Anders krijg je een bredere opening waar de verschillende rijen en kolommen elkaar raken omdat er eindklemmen tussen moeten. Als je de overlengte van de rails onder de aangrenzende rij/kolom door laat steken, dan kun je er ook gewoon een tussenklem op zetten (sommige panelen zitten dan aan 3 kanten geklemd) en afstand aanhouden die verder ook tussen je panelen hebt.

1 vs 3-fasen: Heb je de spanningen gemeten op een zonnige dag?
