Advies 2e systeem naast 8,5kW SE

[MarcelGo]

Beschikbare (dak)ruimte

580x470 plat dak

Schaduw

Nee

Jaarverbruik

Ongeveer 10000kWh

Huidige elektriciteitsaansluiting

3x25A

Budget en doel

Ongeveer 3000

Wie gaat het project uitvoeren

DHZ

Bijhouden van data

Logging via app

Reeds verkregen offertes

4000 euro

Regio

Idee is nu 9 panelen van 405wp in een ZW richting in 3 rijen van 3 op SMA 3 fase omvormer te plaatsen op mijn schuurdak. Ik heb nog een niet gebruikte 400v aansluiting in de schuur dus aansluiten is niet complex.

Heb nu al 38 panelen ruim 10000wp op een 3 fase 8,5 kW Solar edge op mijn dak en wil graag 3 fase ivm verdeling en limiet op 1 fase

Wil vooral weten of de JA405 panelen en de tripower 3.0 samen kunnen en wat een reëel bedrag zou zijn...

[ Voor 8% gewijzigd door MarcelGo op 12-03-2022 22:24 ]

[AUijtdehaag]

Of 10x in portrait als het past?
https://www.solar-bouwmarkt.nl/490wp-percium.html
2 rijen van 5

https://www.draaistroom.net/nieuwe-parallel-shingled-panelen

[MarcelGo]

Die komen niet te hoog boven het dakvlak? Ik wil mijn buren graag te vriend houden, het is direct naast hun terras en landscape 3 rijen van 3 zie je nauwelijks.

[AUijtdehaag]

Ligt een beetje aan de hellinghoek

Dual betonvoeten met 4,5 of 7 graden en gewone alu rails eroverheen?
Er zijn ook kortere
https://www.solar-bouwmar...ie-s400vg-full-black.html

Maar deze panelen niet in landscape leggen...

[MarcelGo]

Wel een hellingshoek met lagere opbrengst?

De Sunny tripower hebben een bijzondere ampère beperking, best wel veel panelen zouden dan niet kunnen...

[AUijtdehaag]

Welke panelen kunnen dan niet?
De hyundai 400 hierboven zijn 10,36 A terwijl de SMA 12 A is

De 490 zullen inderdaad wat beperkt worden met 12.50 A.
Maar dat haal je ook alleen maar op een perfecte koude dag en veel zon.

Hang je meteen een hybride op van 12,5 A
https://www.mg-solar-shop...rt-energy-hybrid-inverter
PDF

En anders sluit je de string, parallel op 2 ingangen aan, dan heb je 24A tot je beschikking.

[ Voor 80% gewijzigd door AUijtdehaag op 13-03-2022 08:15 ]

[MarcelGo]

Ha die hybride is helemaal een mooie optie, maar dat komt wel als de 8,5 SE de geest geeft...

ik zie al wat het probleem is van de aangeboden panelen door mijn leverancier, JA Solar gaat al snel over die 12A heen...makkelijkste optie is een ander merk. Vind het ook wel wat om helemaal bij de Chinese omvormers/panelen weg te blijven.

AEG panelen en een SMA ben ik toch wel aardig EU bezig, iets duurder maar dat heb ik er wel voor over...en Hyundai is ook een optie

[Ronald]

@AUijtdehaag je mag best uitleggen waarom je keer op keer een omvormer van €2400 euro aan raadt waarvan de extra functionaliteit in Nederland een keer nuttig gaat worden als de garantie afgelopen is.

@MarcelGo Die Ja Solar JAM54 is een beetje een buitenbeentje; Weinig grote cellen, superlage spanning, enorm hoge stroom. Met een paneel wat wel onder de 12A blijft - keuze zat, hoef je geen rare compromissen te sluiten.

De AEG zijn niet Europees. Ze hebben zelfs niets met AEG te maken.. althans... een of andere GMBH heeft een licentie voor de naam, en brengt Chinese panelen op de markt met extra garantie voor een hoop extra geld.

Als je Europees wil, REC Twinpeak 4.

[ Voor 22% gewijzigd door Ronald op 13-03-2022 08:57 ]

[MarcelGo]

Ja ik heb me een beetje laten leiden door de JA Solar keus van mijn vorige leverancier, zie nu dat er genoeg onder de 12A blijven en dan is de keuze reuze...

Ben niet overtuigd van de portrait opstelling en de shingled techniek tov landscape (old school) op een plat dak met alleen in de winter schaduw van de voorgaande rij panelen.

De niet Chinese voorkeur is vooral voor de omvormer, maar als de panelen ook uit een ander land komen is dat prima...

[ Voor 15% gewijzigd door MarcelGo op 13-03-2022 09:07 ]

[AUijtdehaag]

Ronald schreef op zondag 13 maart 2022 @ 08:55:
@AUijtdehaag je mag best uitleggen waarom je keer op keer een omvormer van €2400 euro aan raadt waarvan de extra functionaliteit in Nederland een keer nuttig gaat worden als de garantie afgelopen is.

Ik leg helemaal niks uit.
ik laat zien dat er iets bestaat...

@MarcelGo
Ik heb teveel ellende gezien met chinese panelen (snail tracks)
Mijn voorkeur is het ook niet.

Disclaimer: er zijn ook maar zat goeie chinese panelen.


Hier zou je kunnen filteren op max 12A
https://shop.krannich-sol...=3&o=11&n=12&max_f_179=12

[ Voor 47% gewijzigd door AUijtdehaag op 13-03-2022 09:40 ]

[MarcelGo]

Dit zou het volgens mij kunnen zijn...

[AUijtdehaag]

Bij de omvormer zitten sunclix stekkers, de mc4 knip je daar af en monteer je de sunclix erop.
Enkel stanley mes en kniptang nodig.

Is die 10 mtr genoeg?

Je moet inductielussen voorkomen dus met 3x3 panelen meelopen met 1 kabel.

[MarcelGo]

10 meter zou genoeg moeten zijn, panelen liggen op schuur die grenst aan de garage waar de omvormer komt te hangen. Lussen ga ik voorkomen.

[Ronald]

@MarcelGo Geloof dat je mist wat @AUijtdehaag roept. Heen koppel je de panelen aan elkaar (en de 1.5m voor tussen de rijen). Terug ga je eerst de hele set panelen langs, anders heb je oppervlak tussen die 2 kabels == lus.

[MarcelGo]

Ronald schreef op zondag 13 maart 2022 @ 15:26:
@MarcelGo Geloof dat je mist wat @AUijtdehaag roept. Heen koppel je de panelen aan elkaar (en de 1.5m voor tussen de rijen). Terug ga je eerst de hele set panelen langs, anders heb je oppervlak tussen die 2 kabels == lus.

Dit is het plan...geen lussen toch

Kun je panelen ongestraft even laten liggen zonder aan te sluiten? Als je bijvoorbeeld wacht op de omvormer?

[ Voor 8% gewijzigd door MarcelGo op 13-03-2022 16:15 ]

[Ronald]

Daar was ik al bang voor ;-)

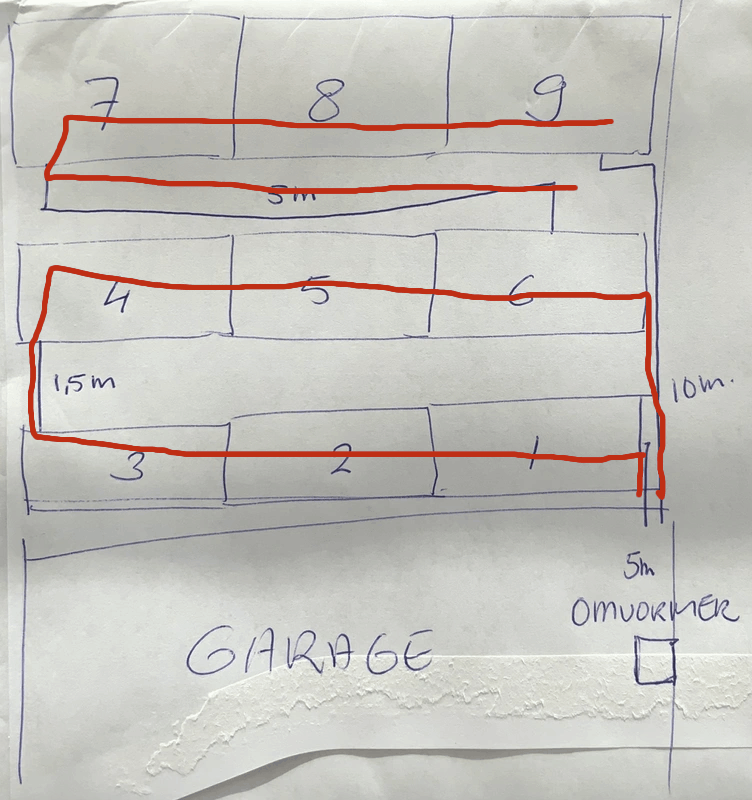

Lussen in rood

[MarcelGo]

Ronald schreef op zondag 13 maart 2022 @ 16:16:
Daar was ik al bang voor ;-)

Nu nog in groen hoe wel dan

[Ronald]

Dat heeft agentschap telecom al voor me gedaan: https://www.agentschaptel...oringen-door-zonnepanelen

Simpel gezegd: De hele route retour.

[MarcelGo]

Ronald schreef op zondag 13 maart 2022 @ 16:34:
Dat heeft agentschap telecom al voor me gedaan: https://www.agentschaptel...oringen-door-zonnepanelen

Simpel gezegd: De hele route retour.

Ok, dan wordt het zo bedoeld?

[Ronald]

Yep. Nu zat de paneelbekabeling bij mij aan weerszijden van het paneel (langs lange zijden). En je mag natuurlijk oversteken van 3 naar 4 en van 6 naar 9. Zolang je het oppervlak tussen paneelkabels en retourkabel maar zo klein mogelijk hebt.

[MarcelGo]

De aarde aansluiting op de SMA tripower is niet bedoeld voor de panelen? Waar sluit ik de aardkabel dan aan, een pen in de grond?

[MarcelGo]

@AUijtdehaag @Ronald

Ik doel op onderstaande instructie, ik begrijp hieruit dat hier niet de panelen aarding op aangesloten moet worden, of staat het gewoon vreemd opgeschreven?

De set draait inmiddels als een zonnetje dank voor jullie adviezen

[ Voor 64% gewijzigd door MarcelGo op 27-03-2022 17:39 ]

[AUijtdehaag]

Waarom zou de "potentiaal vereffing" (ik vind aarding een verkeerde uitdrukking) daar niet op aangesloten mogen worden?
Lijkt me prima.

Je kan ook nog vanuit de AC werkschakelaar (verplicht) de aarde draad er naar toe brengen.

[MarcelGo]

AUijtdehaag schreef op zondag 27 maart 2022 @ 18:36:
Waarom zou de "potentiaal vereffing" (ik vind aarding een verkeerde uitdrukking) daar niet op aangesloten mogen worden?
Lijkt me prima.

Je kan ook nog vanuit de AC werkschakelaar (verplicht) de aarde draad er naar toe brengen.

Hij zit ook al vast, ik zag het pas achteraf dat dit wordt omschreven als backup voor de AC (aarde) aansluiting. De werkschakelaar van ABB zit er ook netjes tussen, daar zou ik hem misschien bij kunnen frommelen met een wago verbindingsklem...

[MarcelGo]

Opgelost door een aardklemblokje in de ABB werkschakelaar, ziet er netjes uit.

Dik tevreden met het systeem en de hulp!

[MarcelGo]

Foutief geplaatste reactie...maar opbrengst is top

[ Voor 91% gewijzigd door MarcelGo op 02-04-2022 18:12 . Reden: Foutje ]

[AUijtdehaag]

Ronald schreef op zondag 13 maart 2022 @ 08:55:
@AUijtdehaag je mag best uitleggen waarom je keer op keer een omvormer van €2400 euro aan raadt waarvan de extra functionaliteit in Nederland een keer nuttig gaat worden als de garantie afgelopen is.

Dat moment komt eerder dan je denkt.... //einde glazenbolwerk
