Zonnepanelen op het Noorden met gedeeltelijk schaduw

Pagina: 1
Acties:

Vraag


Acties:
  • +1 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
Ik wil mijn dak aan de Noordkant vol leggen met panelen. Zouden jullie mee willen denken?

Huis staat op 191 graden Zuid. Misschien dat mijn kompas niet helemaal goed staat, maar om 13:30 staat de zon haaks op de voorkant van het huis.
Afbeeldingslocatie: https://tweakers.net/i/7iZ_zLOPT4SnjadIkBpp7tLox8o=/x800/filters:strip_icc():strip_exif()/f/image/ihp8h808emripykNW2hkNaeb.jpg?f=fotoalbum_large
En dit is de achterkant.Afbeeldingslocatie: https://tweakers.net/i/AYWlA5V7drRKrEESyInG8xWedfw=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/6c9ReEtqt1Vq4xULWq9i5iUn.jpg?f=user_large
Van bovenaf.Afbeeldingslocatie: https://tweakers.net/i/uX9Tl6MEiUdQWbtd7S096sBKwEI=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/Ms7YrwCe71KGuLsVxvI4af9B.jpg?f=user_large
En van opzij.
Afbeeldingslocatie: https://tweakers.net/i/Ae7YEfbvzBXoXhN8HEVuMVuW80c=/800x/filters:strip_icc():strip_exif()/f/image/b2UbgEiltdpitROXId1uAO7O.jpg?f=fotoalbum_large

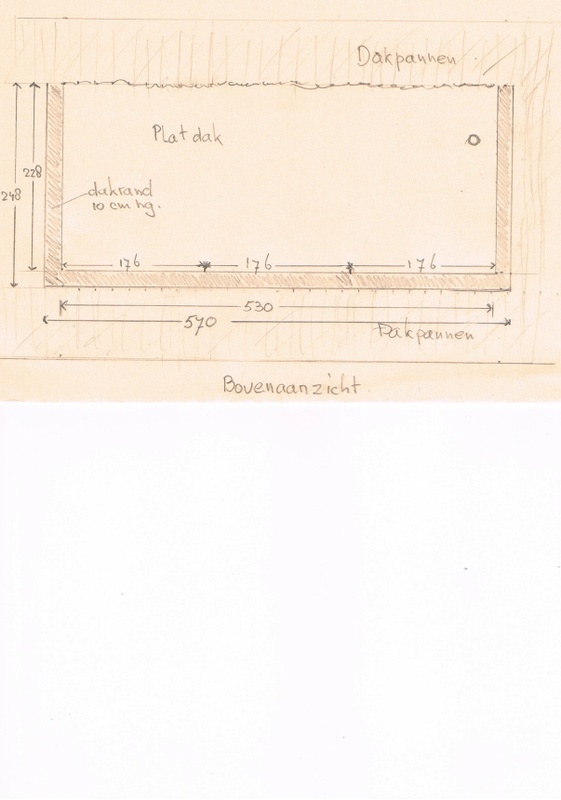

Met de maten.Afbeeldingslocatie: https://tweakers.net/i/f6v2-z4li2jv2jRL4DW9aUm5_eg=/x800/filters:strip_icc():strip_exif()/f/image/mvdu00xDu8wv9fo5ExwkP09q.jpg?f=fotoalbum_largeAfbeeldingslocatie: https://tweakers.net/i/IfpqKb3RXExkHPlwHsWLvH0KUm8=/800x/filters:strip_icc():strip_exif()/f/image/6Tt9FKn5zM3NhTRwIQUb1pXy.jpg?f=fotoalbum_large


Mijn bedoeling is:

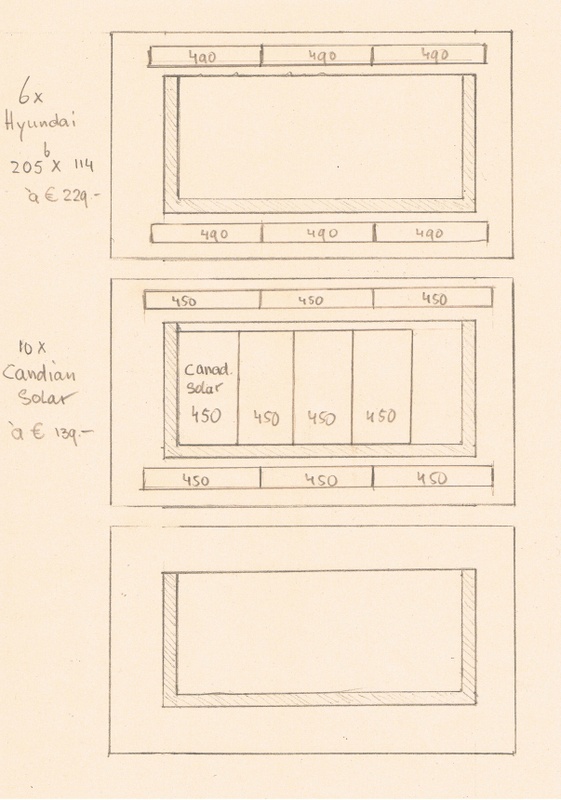

3 panelen boven de kajuit op de dakpannen
3 panelen onder de kajuit op de dakpannen


Afbeeldingslocatie: https://tweakers.net/i/a779gVqY2kDQ7hMtHuWSQt_o3_Y=/800x/filters:strip_icc():strip_exif()/f/image/mlM3CEUrIIgIrmpd8513aTez.jpg?f=fotoalbum_large


Afbeeldingslocatie: https://tweakers.net/i/8-Bu1pbLW5tt5W3P0a4yY7xbiJA=/x800/filters:strip_icc():strip_exif()/f/image/filXmFEw11UH1rO6Ou6PRA8V.jpg?f=fotoalbum_large


en 4 of 5 panelen op het platte dak van de kajuit.


Afbeeldingslocatie: https://tweakers.net/i/ihIFGraXxLbfynHOLPIpmQUDyvU=/x800/filters:strip_icc():strip_exif()/f/image/m3Loo48Hbw7ZEjlqgbIOT0fa.jpg?f=fotoalbum_large

Oost-West is ook plaats voor. Bovenste tekening even vergeten.

Afbeeldingslocatie: https://tweakers.net/i/YlMAvYXAFbmk7Mj5qw_B73BbqBk=/x800/filters:strip_icc():strip_exif()/f/image/NeuaioeUDMpXbDQbCQ2K9Byu.jpg?f=fotoalbum_large

Op het dak wil ik een 12 cm loopruimte overhouden aan de kant van de dakpannen.
Verder zit er een klein pijpje aan de rechterkant. Hier kan niets liggen, maar dit is meteen de plaats waar ik op het dak kan klimmen.

Het streven is om dit zelf aan te leggen. De montage boven de kajuit kan ik mooi bij en hier kan ik op gang komen. Op het voor dak ligt Vandervalk systeem. Gelegd door firma in december 2019. Over het systeem kan ik niet zoveel terug vinden. Misschien dat een ander systeem handiger is. Op het dak zelf, zou ik een constructie kunnen maken van aluminium profiel van de sloop. Eventueel vastzetten met blokken van Hornbach. ( kon ik niet terugvinden bij hun). Eventueel de constructie nog extra vastzetten met 4 mm staalkabel aan de dak kajuit.

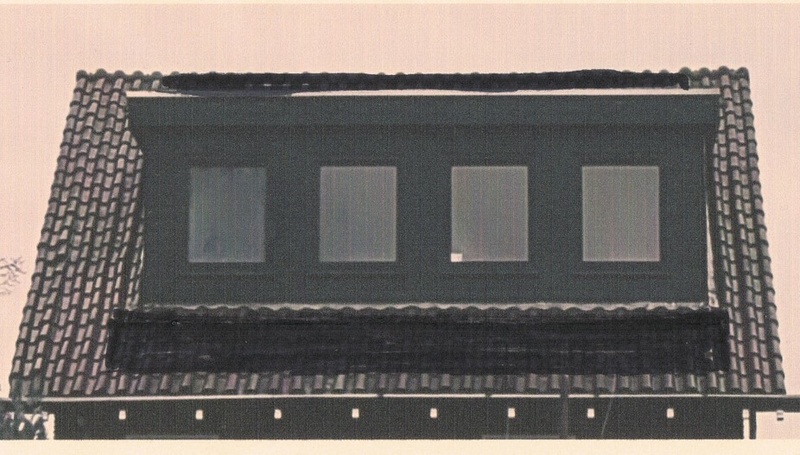

Op dinsdag 15 februari om 13:00 uur heb ik deze foto gemaakt.

Afbeeldingslocatie: https://tweakers.net/i/v-MePNGdOwmDpDoPTXvxiEP8yrc=/x800/filters:strip_icc():strip_exif()/f/image/sfDAXUd2WS50KQarWS2GspFr.jpg?f=fotoalbum_large

En op wo 23 febr. 14:36 deze foto.

Afbeeldingslocatie: https://tweakers.net/i/aawjrXnYWq88wjnmWiFurFqapgY=/x800/filters:strip_icc():strip_exif()/f/image/17z66jIwlCMtLQ2w0lA2c1hc.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/OsBhCI_CGoqM-iZIk8puiEe7QBg=/x800/filters:strip_icc():strip_exif()/f/image/5AitBKOjoho2fieToS4sxjVs.jpg?f=fotoalbum_large

De panelen onder de kajuit krijgen volgens mij meer schaduw dan die erboven. En misschien krijgen de bovenste panelen op het pannendak nog wat extra licht van de weerkaatsing van de panelen die op het dak liggen.

Welke panelen kan ik het beste bij elkaar zetten op 1 string, of op micro-omvormers of op optimizers.
En zijn er panelen, die het beter doen in de schaduw?
De panelen op het dak in portrait op het Zuiden half cut? Of in landscape met bypass diodes?
Dit zijn vragen waar ik nooit mee te maken heb gehad, dus alle kennis is welkom.

Verder is voor mij de afweging dure panelen tegenover goedkopere. De opbrengst van de panelen op het pannendak is ongeveer de helft van wat de panelen opleveren aan de andere kant van het huis. Voor die op het dak van de kajuit is dat veel meer. Maar daar speelt de schaduw weer een grote rol.

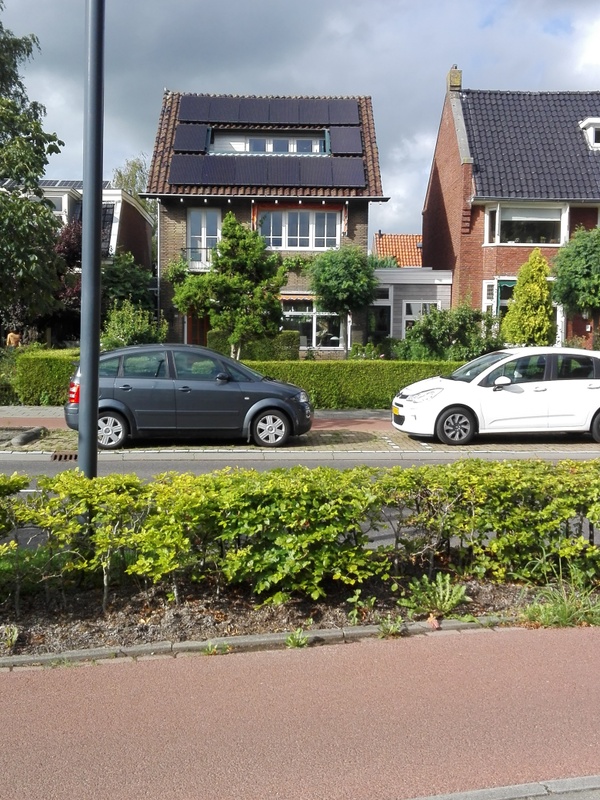

En nu ik toch bezig ben, zou het wat opleveren om aan de voorkant de 2 middelste panelen te vervangen door zwaardere exemplaren? 2 van 495 Wp? Deze zitten elk op 1 string. Volgens mij kan ik daar zo bij.
Nu: 7 x Panasonic 320 Wp full black per string op een Growatt 4200 MTL-S.
Wordt dan: 6 x Pana + 1 x Ja solar of 6 x Pana + 1 x Hyundai per string. Kan dat?

Veel vragen. Misschien had ik ze beter kunnen splitsen. Ik ben benieuwd hoe jullie erover denken.

Beste antwoord (via M.B.te L. op 16-03-2022 21:11)


  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 23:55
@M.B.te L. Ik noemde start spanning samen met minVmpp (minimale schaduwtracking-spanning) maar die laatste is het meeste van belang (start spanning wordt vanaf 2 panelen altijd behaald op de Solis)

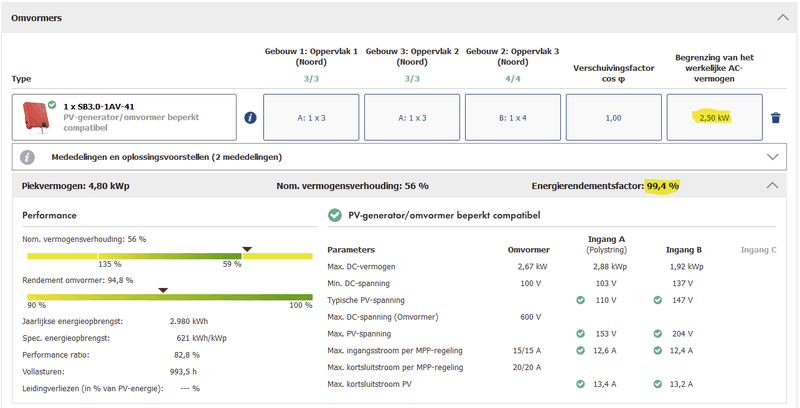

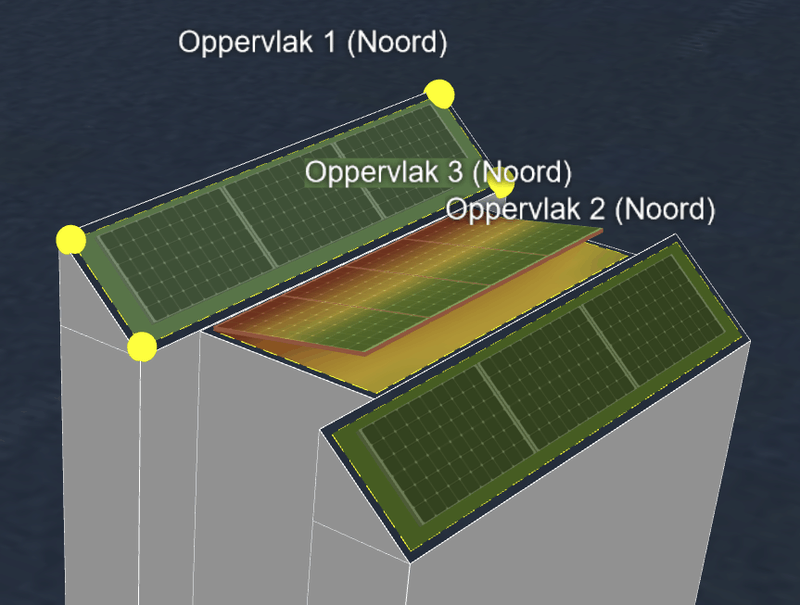

Simulatie in Sunny:
Afbeeldingslocatie: https://tweakers.net/i/lQFrws9fgmEXNeMZMj6eU66tINU=/800x/filters:strip_exif()/f/image/r2Nj0gFWXiZ3L10LImqSQTI6.png?f=fotoalbum_large

De Hyundai panelen gaan gunstig om met de schaduwprojectie van de nok. Hier zijn ze vrij uniek in! (Zie uitleg Draaistroom)

Afbeeldingslocatie: https://tweakers.net/i/b8oQT44S7lNm0R-2ly8BSPJvIec=/800x/filters:strip_exif()/f/image/0qej69vyAvV9heEdZeEwdKfp.png?f=fotoalbum_large

Uitvoering: beide noord gerichte sets van 3 parallel (met een y--connector) op 1 ingang. Zo voorkom je dat de 3 onder de dakkapel in bypass gedwongen worden bij zonnig weer. Je krijgt dus de restopbrengst die een micro-oplossing zou kunnen geven.
Schaduwmanagement is beperkt, maar niet echt van belang in de situatie.

Door de steile noordelijke ligging komt hier niet meer dan 12,6A aan stroom af; De Solis 2,5kW kan 12,5A: Dikke prima... die 0,1A merk je niet.

De set van 4 kan op de andere ingang; met 12,4A ook goed.

Ik denk dat je met deze uitvoering bijna geheel de opbrengst met micro's zal realiseren, maar je besteed slechts €530 aan de omvormer (Solis S5-GR1P2.5K)
De Solis start al met 60V, daar zit je riant boven.

SMA SunnyBoy 3,0kW kan, maar kost €959 en zou in de winter moeite kunnen hebben die noord panelen te starten (103V in buurt van 100V)

GoodWe 3000NS heeft 120V nodig om te starten en is dus ongeschikt.

Met Enphase kijk je naar €1354 aan omvormerkosten incl monitoring.

Afbeeldingslocatie: https://tweakers.net/i/54LnENOPTMldCW_uOCZ78SGP8mA=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/qtHBq2DEEAsb2JfqLmy8cQzc.png?f=user_large
Piekt als een malle in de zomer
Doet geen **** in de winter.

[ Voor 8% gewijzigd door Ronald op 15-03-2022 19:06 ]

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.

Alle reacties


Acties:
  • +1 Henk 'm!

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 23:55
Ik denk dat stap 1 moet zijn: Tekenen in ontwerp software. Dan kun je ook opbrengst simulaties doen.

Persoonlijk vind ik dat makkelijker in SolarEdge designer, maar Sunny design kan ook.
(SolarEdge is snel te kostbaar voor een noordgericht systeem, dus of je het ook met SolarEdge zou uitvoeren is een heel ander verhaal, tenzij je huidige systeem SolarEdge is... )

Foto van omvormer? Geen omvormer? Mogelijk micro's, wellicht een hint in monitoring app of de meterkast.

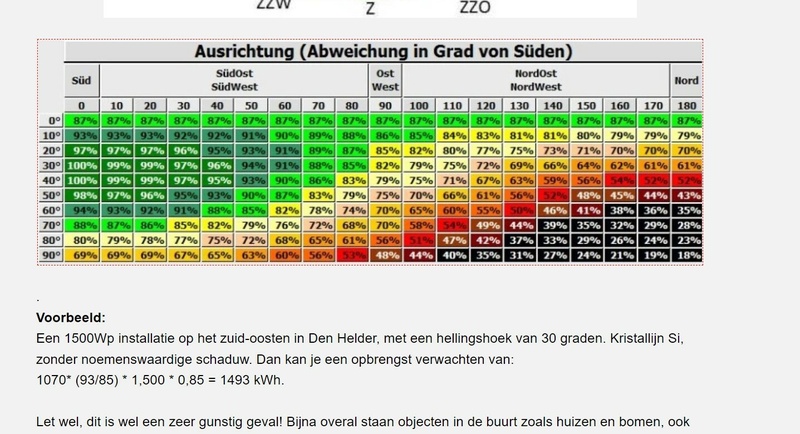

41 graden steil op noord verwacht je niet meer dan 500kWh/kWp en bijna niets in de winter.... nog minder onder de kajuit, maar de panelen op de kajuit gaan het nog redelijk doen... Denk dat daar de focus moet liggen.

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.


Acties:
  • +1 Henk 'm!

  • reneeke1970
  • Registratie: April 2015
  • Laatst online: 22:17
Gewoon een schans maken die je aan je dak vast maakt. 5 lange panelen naast elkaar portrait, gewoon over dat pijpje heen.
Dan halen ze nog redelijk rendement, en lekker beschut voor wind, en die boven en onder kajuit gewoon vergeten. Die 5 panelen gewoon op string omvormertje.
5×500 wp met 60 procent rendement is toch 1500 kWh

1 PVoutput . Dongen NB


Acties:
  • +1 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online
Mee eens.

Schuine dak vergeten, omdat het weinig oplevert door de hellingshoek.

Dus bovenop de kajuit panelen.

Hyundai zijn goed in schaduw over de korte zijde, die zouden wat dat betreft daar prima kunnen in portrait.
https://www.draaistroom.net/nieuwe-parallel-shingled-panelen

Mijn noordpanelen (35 graden helling) doen 55% van zuid.
Lagere helling op noord betekent hogere opbrengst (door diffuus licht van de weerkaatsing van wolken)
Dus op de kajuit is prima
En nu ik toch bezig ben, zou het wat opleveren om aan de voorkant de 2 middelste panelen te vervangen door zwaardere exemplaren? 2 van 495 Wp? Deze zitten elk op 1 string. Volgens mij kan ik daar zo bij.
Nu: 7 x Panasonic 320 Wp full black per string op een Growatt 4200 MTL-S.
Wordt dan: 6 x Pana + 1 x Ja solar of 6 x Pana + 1 x Hyundai per string. Kan dat?
Dat mag niet.

[ Voor 69% gewijzigd door AUijtdehaag op 08-03-2022 19:04 ]

PVOutput Github - Div ESP TK: MHI - Clack - Ecodan


Acties:
  • 0 Henk 'm!

  • Mattie112
  • Registratie: Januari 2007
  • Laatst online: 28-05 14:54

Mattie112

3780wP (18x 210wP EC Solar)

(complimenten voor de topicstart, lekker uitgebreid !)

Deze ruimte is te huur!


Acties:
  • 0 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
Bedankt voor jullie reacties en hoe snel. Zelf had ik even genoeg van alle uitzoekerij. @AUijtdehaag interessant artikel. Geldt dat voor meer panelen? 5 panelen naast elkaar wordt te breed. Als een aap het dak op, lukt niet meer. Ik ben 69. @reneeke1970 Het pijpje zit met 5 panelen ook in de weg. Daar is het laagste punt. Dus de panelen moeten dan in zijn geheel omhoog. Ik weet nog niet zo gauw hoeveel, maar aan de dakrand wordt de hoogte van de panelen dan wel erg hoog. Maar ja, meten is weten. Dus misschien nog maar een keer het dak op. @AUijtdehaag Dus geen 2 soorten panelen op 1 string. Never nooit? @Ronald Een omvormer is er nog niet. De Growatt is voor de panelen voor. @Bravertal heeft panelen op zijn pannen dak op het Noorden liggen. Wel minder productie natuurlijk, maar toch productie. Als bij mij goedkope panelen boven de dak kajuit zouden liggen, dan heb ik weer 3x450 Wp ongeveer meer. Opbrengst 600kWH per jaar? Maar dan krijgen we 4 a 5 panelen zuid portrait en 3 panelen noord. Dus dan lukt het niet met 1 string omvormer alleen. Ik heb nog wat plaatjes erbij gemaakt. Als alle panelen op het plat dak in landscape zijn, heb je dan alle voordeel van de bypass op die panelen?


Afbeeldingslocatie: https://tweakers.net/i/-xlmhJ0VpHGhtI8UBjfcc-EiytQ=/800x/filters:strip_icc():strip_exif()/f/image/pylQ3mDMfztAz4uqPxsX2aCw.jpg?f=fotoalbum_large

Noordkant van het dak

Afbeeldingslocatie: https://tweakers.net/i/r4GmVm7SrhkQebycJv7xalHcXo0=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/ycBb01xMAjAewXxA2LFnEHWI.jpg?f=user_large

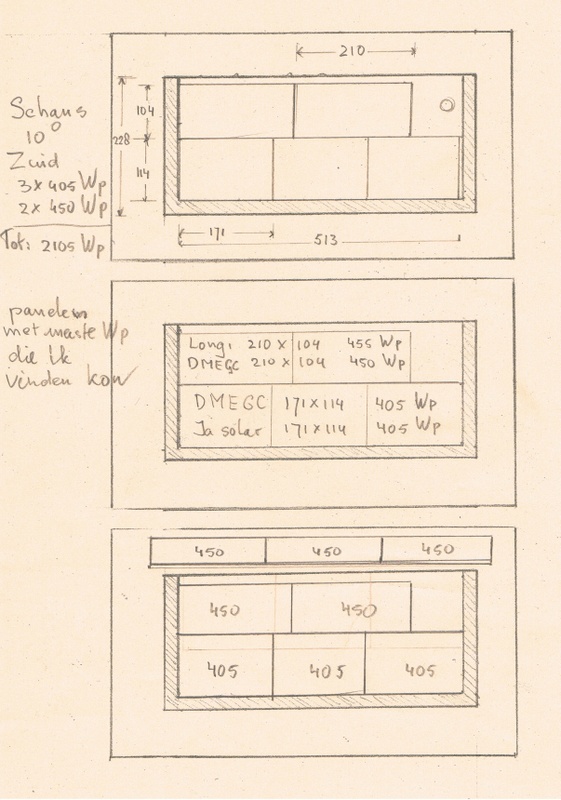

Panelen gericht op het zuiden onder een hoek van 10 graden. 5 keuzes aan panelen.

Afbeeldingslocatie: https://tweakers.net/i/YPg3cnrEgtR1KXwrZ_CboK5hB98=/x800/filters:strip_icc():strip_exif()/f/image/0KnnVZkWGcoQlxBY3VCpFeHz.jpg?f=fotoalbum_large

Panelen in landscape gericht op het zuiden onder een hoek van 10 graden

Afbeeldingslocatie: https://tweakers.net/i/tcGDFINZ-mnuwtXisyLsnI8hatc=/x800/filters:strip_icc():strip_exif()/f/image/3pkyJUtmneX2uhPxEfe61e5C.jpg?f=fotoalbum_large

Het onderste plaatje is met 3 panelen extra op de dakpannen boven de kajuit. Welke omvormer? MIcro-omvormers?

Acties:
  • +1 Henk 'm!

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 23:55
@M.B.te L. Indien je alleen voor de panelen op kajuit zou gaan en er een MPPT vrij is zou je deze op de Growatt kunnen doen.

Wil je meer: een string van 3 kan goed op een Solis. tot en met het 2.5kW model heeft deze de laagste start en minVpp van alle omvormers met 2 mppt.


En complimenten voor het vakkundig ogende tekenwerk *O* (y) _/-\o_

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.


Acties:
  • 0 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
@Ronald .Dank je wel voor het compliment.
De Growatt heeft beide trackers al bezet. 2x (7x320Wp) = 2 x 2240 Wp.
Wat bedoel je met "een string van 3 kan goed op een solis"?
Hoe werkt dat met de Solis 2500-xs met 1 mpp tracker? Bedoel je 3 groepen parallel de omvormer in?

Afbeeldingslocatie: https://tweakers.net/i/7YQH9-WbZzaaa3qmocBnoqwo1Ks=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/VuzVVhNkEeSEQItlVcExAGIl.jpg?f=user_large

Acties:
  • +1 Henk 'm!

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 23:55
Niet de mini's, maar deze: https://www.ginlong.com/solarinverter2/2500_6000w_s6_ZA.html

de 2.5 heeft de hele lage spanningseisen en kan tot 2,8kVA - dat is net genoeg voor je plan.

Maar de tekeningen waar je panelen met verschillende Wp op de kajuit hebt maken het weer 'lastig' ;-)
Dus je bent min of meer veroordeeld tot de portrait opties. (Anders ga je naar een wat kostbaardere oplossing met micro-omvormers, en je wil dit juist voordelig houden)

De Hyundai parallel-shingled zijn in de portrait situatie gunstig met hun elektrische karakteristiek.
Op het dak zelf kun maakt het weinig uit.

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.


Acties:
  • 0 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
Met alle raad en advies en die ik gekregen heb, dacht ik in eerste instantie het zo te doen:

4 panelen Hyundai 490 Wp. gericht op het Zuiden op string 1.
3 panelen ????? 490 Wp. in landscape boven het plat dak op het pannendak Noord op string 2.

Omvormer Solis 2.5K 5G 2 MPPT DC 2500 Watt 1 fase.

Afbeeldingslocatie: https://tweakers.net/i/rSb3vYANmAMeyJcp855mAYLmsNU=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/9jkOzl4GdiTJmk29P6phJpnF.jpg?f=user_large

Maar na vele nachtjes slapen gooi ik liever het dak vol, dus ook 3 panelen onder de dakkapel.

Afbeeldingslocatie: https://tweakers.net/i/cQB30PO-aAtAPKnj8R4tRfM_AC0=/800x/filters:strip_icc():strip_exif()/f/image/IEuKgkTq0vBJoJ368C2OXG4c.jpg?f=fotoalbum_large


Afbeeldingslocatie: https://tweakers.net/i/hv2yDZm5YFWGkndP3-l8ko3gnqE=/800x/filters:strip_icc():strip_exif()/f/image/RUfXTCsm1MEbKUoOXqjQ0AIc.jpg?f=fotoalbum_large

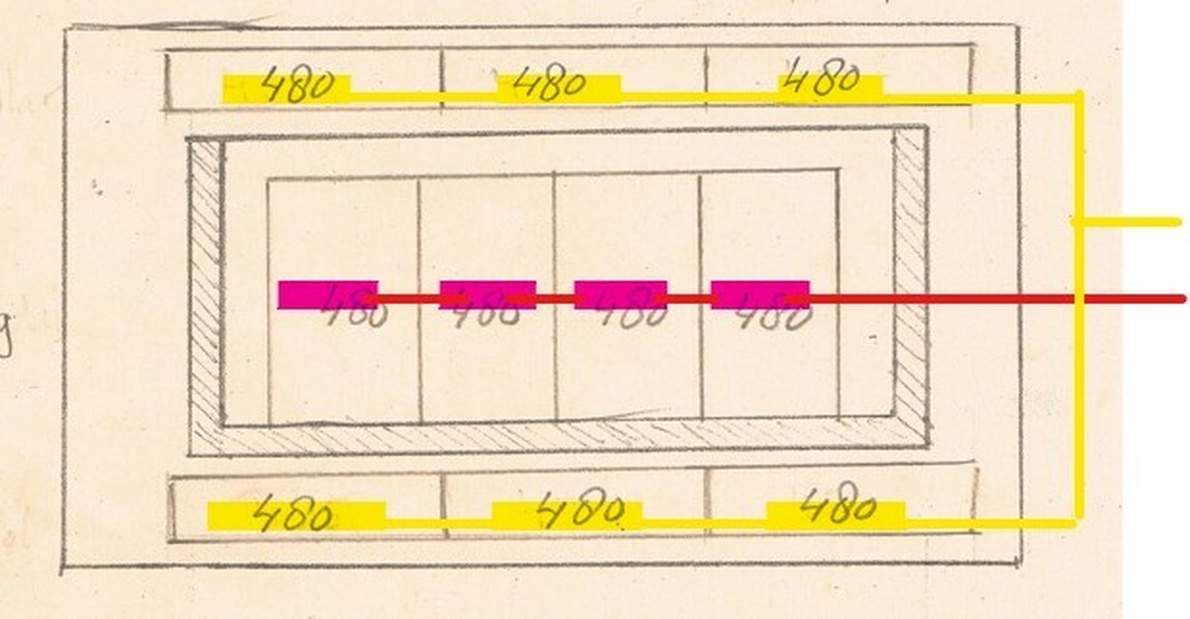

Met deze verdeling A:

Afbeeldingslocatie: https://tweakers.net/i/Hm5n5CtfCMDbjN3O6z398f2U3ac=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/ybEg1DWBH0Rfojrb4rh57Vxd.jpg?f=user_large

Onder en boven de dakkapel op 1 string.
Op de dakkapel op 2e string.
Omvormer Solis2.5K 5G 2 MPPT DC 2500 Watt 1 fase.

of,

Afbeeldingslocatie: https://tweakers.net/i/zqJHM6mVj4zw3YaEib-1cxfnTJE=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/uFQAb3uLn74etCC21TfkZS7b.jpg?f=user_large


Verdeling B:
Onder en boven de dakkapel op 1 string, waarvan de panelen onder de dakkapel met optimizers.
Op de dakkapel met 2e string.
Omvormer Solis2.5K 5G 2 MPPT DC 2500 Watt 1 fase.

of,

Verdeling C:
Boven de dakkapel op 1 string.
Op de dakkapel met 2e string.
Omvormer Solis2.5K 5G 2 MPPT DC 2500 Watt 1 fase.

Onder de dakkapel panelen met APS.

Afbeeldingslocatie: https://tweakers.net/i/lASTBaTeyvLEg0vsrX9JAD-pixQ=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/5DEzF9Iw74E7pXOuZGS6gIb4.jpg?f=user_large

Wat zou volgens jullie de beste keus zijn?
Zijn er ook panelen, die beter presteren op het Noorden?
Past deze Solis omvormer er nog bij zo?

Acties:
  • 0 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
Nog een mogelijkheid?

Verdeling D;

Boven en onder de dakkapel parallel op 1 string.
Op de dakkapel op 2e string
Omvormer Solis2.5K 5G 2 MPPT DC 2500 Watt 1 fase.

Afbeeldingslocatie: https://tweakers.net/i/tbPngoO_haL-4kjkoH83LQspdEY=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/8Y7vXqCcpZBz3QCqB9mcPgPQ.jpg?f=user_large

[ Voor 7% gewijzigd door M.B.te L. op 16-03-2022 10:27 ]


Acties:
  • 0 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
Prijs technisch ga ik nu voor 10 dezelfde panelen van 480 Wp van Hyundai.

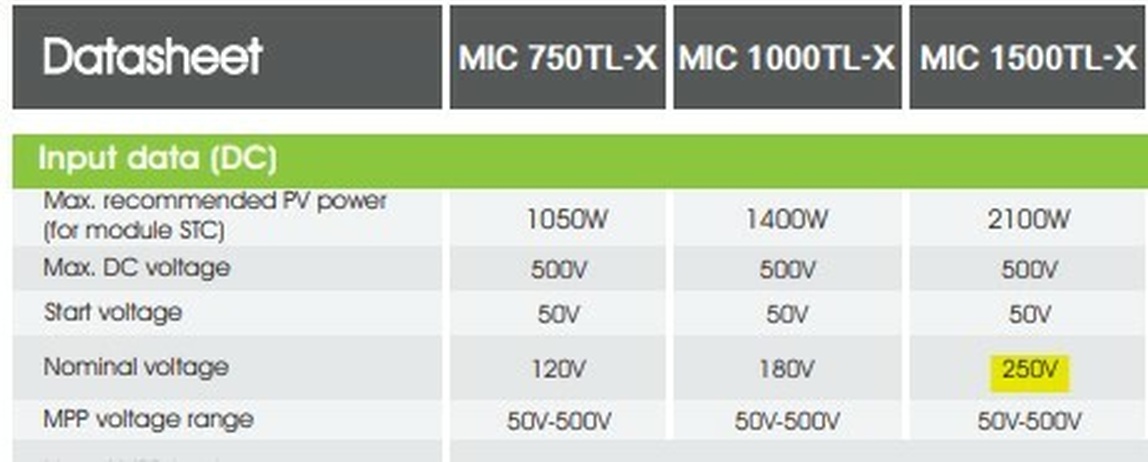

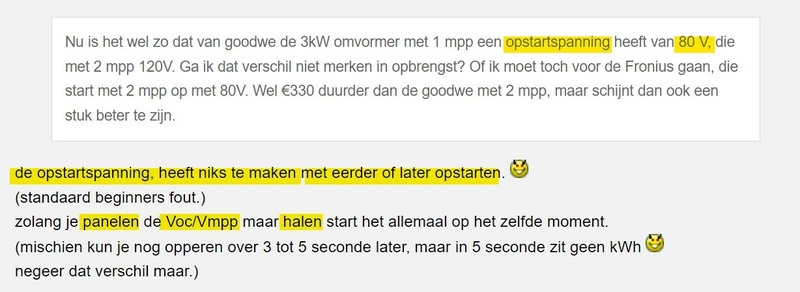

Van @migjes las ik dat de startspanning niet zo van belang is. Volgens @Ronald weer wel.

Afbeeldingslocatie: https://tweakers.net/i/SIwFM5YiTB-XDXmIGWGCpCLnph8=/800x/filters:strip_icc():strip_exif()/f/image/P3HAdj24c1rue20uheXipVlU.jpg?f=fotoalbum_large
Waar moet ik nu rekening mee houden?

Welke omvormer is / blijft geschikt?

Uitgangspunt:
Hoog zomer doen de 4 panelen Zuid 1900 Watt maximaal.
de 6 panelen Noord 1450 Watt.


Afbeeldingslocatie: https://tweakers.net/i/CXcqeDcjBMw1FfKvfCChE6d1FgA=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/3AcrHEAx1PB2j6VJ0Six8fwO.jpg?f=user_large

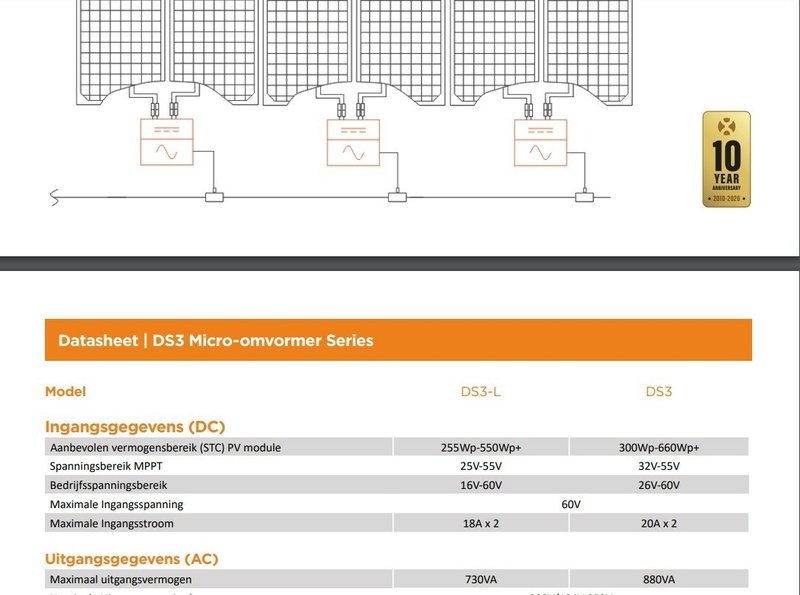

Gebeld met Zonnepanelen firma. De verkoper stelde voor om met micro-omvormers te werken in plaats van een string omvormer. Volgens hem doen deze micro's het beter in de schaduw dan string omvormers.
Kosten zijn nog al wat hoger en weegt dit op tegen de meeropbrengst? Wat denken jullie?
Voor de schuine dak panelen zou een IQ 7 volstaan?
Voor de panelen op de dakkapel een IQ 7...? Of topt deze teveel af.
Of toch een combinatie als voorbeeld C met 3 x IQ 7 onder de dakkapel.

Acties:
  • 0 Henk 'm!

  • migjes
  • Registratie: April 2007
  • Laatst online: 27-05 17:17
@M.B.te L.
ho ho, startspanning is heel belangrijk. ;)
alleen niet voor het eerder of het later starten van de omvormer, want dat maakt geen bal uit.
maar wel dat hij start, en dat lijkt mij toch erg belangrijk. >:)

en paneel levert eigenlijk al een spanning (de Voc) als de zon nog niet eens boven de horizon is.
dus startspanning heeft niks met eerder of later starten te maken, maar wel met starten. ;)

aantal Wp is niet belangrijk om te starten.
allen de Voc is belangrijk.

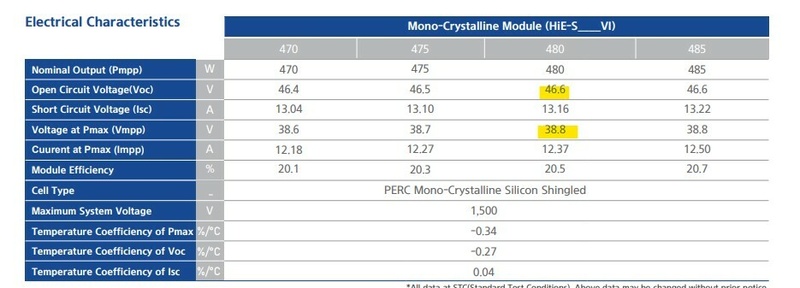

4x480Wp(en dan de Voc - 10% marge voor temperatuur) is dat meer als de start spanning van de omvormer of micro, dan heb je een startend systeem. ;)

7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)


Acties:
  • 0 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
@migjes Dus dan tel je 4 x de Voc. Heb je ook suggesties welk voorbeeld de voorkeur zou hebben?

Acties:
  • 0 Henk 'm!

  • migjes
  • Registratie: April 2007
  • Laatst online: 27-05 17:17
M.B.te L. schreef op dinsdag 15 maart 2022 @ 17:51:
@migjes Dus dan tel je 4 x de Voc. Heb je ook suggesties welk voorbeeld de voorkeur zou hebben?
jep 4x de Voc op een string omvormer.
maar eigenlijk is de Voc hoger als de panelen koud zijn, en lager als de panelen warm zijn.
en daar geef ik dus de -10% als handvat voor. (is wel iets te veel denk ik, maar lastig iets te zeggen zonder de echte gegevens.)

(micro is het 1x de Voc per micro natuurlijk)

voorkeur, lastig om eerlijk te zijn, vind je verhaal best rommelig dus heb een beetje moeite een goed verhaal voor je te maken.
(hoop ook dat @AUijtdehaag of @Ronald nog even mee kijkt, ik kan te makkelijk een fout maken.)
het is een noord dak, dan denk ik, onder het dakkapel ook nog panelen plaatsen? nop dat gaat mij te ver en levert te weinig op voor mij.
op het dakkapel vind ik wel een goede plek, maar dan mogen de panelen van mij wel richting noord kijken.
met een platte opstelling maakt het toch niet veel uit.
dus maximaal op het dakkapel gaan, dat levert het meeste op, het schuine gedeelte helaas negeren.

heb je geen schuurtje achter in de tuin?
heb ik ook een setje hangen:
Afbeeldingslocatie: https://tweakers.net/i/mAabPrCiP9FKd20b0IqJxSQJjIo=/800x/filters:strip_icc():strip_exif()/f/image/86jO06Zk5ebPUoIX05eAOr8a.jpg?f=fotoalbum_large
of een mooie pergola bouwen met een zonnepanelen afdakje er op.
etc etc...

7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)


Acties:
  • 0 Henk 'm!

  • migjes
  • Registratie: April 2007
  • Laatst online: 27-05 17:17
@M.B.te L.
kun je iets met dit paneel :? :
https://www.solar-outlet....zilver-wit-half-cell.html
levertijd ja kan nog een dingentje zijn.

en bevestiging word zoizo een lastige, dus zelf bouw rek maken.
(is niet zo moeilijk.)

dit paneel levert 49.26Voc die 4x -10% maakt dus ruim voldoende voor vele string omvormers. ;)

7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)


Acties:
  • 0 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
De panelen op het pannendak leveren toch wel de helft aan kWh op ten opzichte van Zuid? Op de zuidkant leverden de 14 x 320 Wp = 4480 Wp in 2020 4702 kWH en in 2021 4295 kWh.
Dus dan op Noordkant 6 panelen x 480 Wp = 2880 Wp leveren 1400 kWh. Keer 46 ct is toch een goeie rente.
Dat paneel van 535 Wp is net wat te lang voor het dak. Dan hou ik geen loopruimte over.

Acties:
  • 0 Henk 'm!

  • migjes
  • Registratie: April 2007
  • Laatst online: 27-05 17:17
M.B.te L. schreef op dinsdag 15 maart 2022 @ 18:18:
De panelen op het pannendak leveren toch wel de helft aan kWh op ten opzichte van Zuid? Op de zuidkant leverden de 14 x 320 Wp = 4480 Wp in 2020 4702 kWH en in 2021 4295 kWh.
Dus dan op Noordkant 6 panelen x 480 Wp = 2880 Wp leveren 1400 kWh. Keer 46 ct is toch een goeie rente.
Dat paneel van 535 Wp is net wat te lang voor het dak. Dan hou ik geen loopruimte over.
jep panelen op noord leveren +/- 50% of beter check de tabel:
Afbeeldingslocatie: https://tweakers.net/i/DqnXVZgqtunYbx-jvJknfe8GXkA=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/i4TsogHcQX8v6RUUyqbZerWl.jpg?f=user_large
maar als paneel ook nog onder de schaduw van de dakkapel hangt moet je die er ook nog aftrekken.
en dat gaat mij net een stapje te ver. (maar alles is nog steeds beter als dakpannen dat is 0% rendement, dat klopt ook.)

de 535Wp is net te lang?
ik heb 158cm panelen op een dakkapel liggen van 145cm. >:)
gewoon een stukje over het schuine dak laten uitsteken.
(kun je meteen een haak aan het schuine dakdeel vast maken, maar dan moet je wel zelf gaan knutselen.)

7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)


Acties:
  • +1 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
Mocht iemand nog reageren, morgen lees ik verder. Heb nu happy hour met mijn vrouw. :9B

Acties:
  • 0 Henk 'm!

  • migjes
  • Registratie: April 2007
  • Laatst online: 27-05 17:17
@M.B.te L.
kijk dat is een goed plan, doe ik ook. :9B

7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)


Acties:
  • Beste antwoord
  • +1 Henk 'm!

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 23:55
@M.B.te L. Ik noemde start spanning samen met minVmpp (minimale schaduwtracking-spanning) maar die laatste is het meeste van belang (start spanning wordt vanaf 2 panelen altijd behaald op de Solis)

Simulatie in Sunny:
Afbeeldingslocatie: https://tweakers.net/i/lQFrws9fgmEXNeMZMj6eU66tINU=/800x/filters:strip_exif()/f/image/r2Nj0gFWXiZ3L10LImqSQTI6.png?f=fotoalbum_large

De Hyundai panelen gaan gunstig om met de schaduwprojectie van de nok. Hier zijn ze vrij uniek in! (Zie uitleg Draaistroom)

Afbeeldingslocatie: https://tweakers.net/i/b8oQT44S7lNm0R-2ly8BSPJvIec=/800x/filters:strip_exif()/f/image/0qej69vyAvV9heEdZeEwdKfp.png?f=fotoalbum_large

Uitvoering: beide noord gerichte sets van 3 parallel (met een y--connector) op 1 ingang. Zo voorkom je dat de 3 onder de dakkapel in bypass gedwongen worden bij zonnig weer. Je krijgt dus de restopbrengst die een micro-oplossing zou kunnen geven.
Schaduwmanagement is beperkt, maar niet echt van belang in de situatie.

Door de steile noordelijke ligging komt hier niet meer dan 12,6A aan stroom af; De Solis 2,5kW kan 12,5A: Dikke prima... die 0,1A merk je niet.

De set van 4 kan op de andere ingang; met 12,4A ook goed.

Ik denk dat je met deze uitvoering bijna geheel de opbrengst met micro's zal realiseren, maar je besteed slechts €530 aan de omvormer (Solis S5-GR1P2.5K)
De Solis start al met 60V, daar zit je riant boven.

SMA SunnyBoy 3,0kW kan, maar kost €959 en zou in de winter moeite kunnen hebben die noord panelen te starten (103V in buurt van 100V)

GoodWe 3000NS heeft 120V nodig om te starten en is dus ongeschikt.

Met Enphase kijk je naar €1354 aan omvormerkosten incl monitoring.

Afbeeldingslocatie: https://tweakers.net/i/54LnENOPTMldCW_uOCZ78SGP8mA=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/qtHBq2DEEAsb2JfqLmy8cQzc.png?f=user_large
Piekt als een malle in de zomer
Doet geen **** in de winter.

[ Voor 8% gewijzigd door Ronald op 15-03-2022 19:06 ]

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.


Acties:
  • +1 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
Bedankt @Ronald @AUijtdehaag @migjes @reneeke1970 voor alle support en goede raad.
Om zulke mooie plaatjes tevoorschijn te toveren heb ik een dag werk. Bedankt daarvoor Ronald.
12,5 Ampère is dus een belangrijk gegeven.
Wat als de parallel panelen hier boven dreigen te komen? Knalt er dan 1 tracker uit? Of moet ik dan op zoek naar een andere omvormer.
Mocht met veel zon er boven verwachting veel aan ampères uitrollen,
is dan 1 van de 2x3 parallel panelen gedeeltelijk bedekken genoeg om de ampères te laten zakken?
Of hoeft dit niet.
De panelen heb ik eerst maar besteld. Zoveel waren er niet meer.

Dit wordt het dan:

1 omvormer Solis 2,5 kW + datalogger
10 panelen Hyundai 480 Wp:
1 string van 4 panelen Zuid onder een hoek van 10 graden.
1 string van 2x3 panelen parallel Noord onder een hoek van 41 graden.

Afbeeldingslocatie: https://tweakers.net/i/fxO1b_Zb7PoAkR8VzPx4GF11rmg=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/AFWXVkkynPZOWQPhTlKnITT3.jpg?f=user_large

Acties:
  • +1 Henk 'm!

  • reneeke1970
  • Registratie: April 2015
  • Laatst online: 22:17
M.B.te L. schreef op woensdag 16 maart 2022 @ 13:38:
Bedankt @Ronald @AUijtdehaag @migjes @reneeke1970 voor alle support en goede raad.
Om zulke mooie plaatjes tevoorschijn te toveren heb ik een dag werk. Bedankt daarvoor Ronald.
12,5 Ampère is dus een belangrijk gegeven.
Wat als de parallel panelen hier boven dreigen te komen? Knalt er dan 1 tracker uit? Of moet ik dan op zoek naar een andere omvormer.
Mocht met veel zon er boven verwachting veel aan ampères uitrollen,
is dan 1 van de 2x3 parallel panelen gedeeltelijk bedekken genoeg om de ampères te laten zakken?
Of hoeft dit niet.
De panelen heb ik eerst maar besteld. Zoveel waren er niet meer.

Dit wordt het dan:

1 omvormer Solis 2,5 kW + datalogger
10 panelen Hyundai 480 Wp:
1 string van 4 panelen Zuid onder een hoek van 10 graden.
1 string van 2x3 panelen parallel Noord onder een hoek van 41 graden.

[Afbeelding]
toon volledige bericht
De omvormer begrenst gewoon op de max ampère, gebeurt verder niks. Grote kans dat hij meer kan dan folder belooft.
Ennuh het is noord, die stroom ga je never nooit niet halen

1 PVoutput . Dongen NB


Acties:
  • 0 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
De groene energiewinkel belde mij, dat de Solis S5 niet meer leverbaar is. Daarvoor in de plaats komt een Solis S6. Alleen deze wordt op zijn vroegst 6 mei geleverd. Het zou een Solis worden vanwege de lage opstartspanning van 60 volt en mppt bereik van 50 - 450 volt. Deze man vertelde ook, dat als er teveel stroom door de Solis gaat, het einde oefening is. De omvormer is hier niet tegen beschermd. De nieuwe S6 kan 14 ampère hebben . En de nieuwe kost ook wat meer, namelijk € 643,00. Het betekent ook een paar maanden geen terug leververgoeding. Dat brengt mij tot het volgende:

in plaats van 1 omvormer met 2 mppt naar 2 omvormers met 1 mppt. Growatt heeft omvormers die opstarten bij 50 volt en een bereik van 50 tot 500 volt. Zijn er voor- en/of nadelen om het zo te doen?

4 panelen Zuid op Growatt 1500 TL-X of Growatt 2000 TL-X

6 panelen Noord: 2x3 panelen parallel op Growatt 1500 TL-X

Of mogen er geen 2 stringen paralell naar binnen?

Nieuwe Solis

Afbeeldingslocatie: https://tweakers.net/i/KxV2xS-cH4Rd4qKykZiTKgjcHGk=/800x/filters:strip_icc():strip_exif()/f/image/LDjJP1sOZiXRAEarXfscQVlK.jpg?f=fotoalbum_large

Growatt

Afbeeldingslocatie: https://tweakers.net/i/cckTvldLwa9W6a0apjZFGIkYJsY=/800x/filters:strip_icc():strip_exif()/f/image/jk5WVgqXAmAoABiEm2mqjzdO.jpg?f=fotoalbum_large

Is die Growatt wel beschermd tegen teveel ampères?

Acties:
  • 0 Henk 'm!

  • reneeke1970
  • Registratie: April 2015
  • Laatst online: 22:17
Als je bij de growat de nominale spanning ziet weet je eigenlijk al dat dit niks word.
Ik zou twee gebruikte mastervolt 1500 zoeken, of bv een jfy die doet het vanaf 100 volt.

1 PVoutput . Dongen NB


Acties:
  • +1 Henk 'm!

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 23:55
Mastervolt soladin 1500?
Die hebben ook op hun beste punt geen denderende efficiëntie. Je doet dat hooguit om aanschafkosten te verlagen.

Verder wel raar verhaal over de stroom: Stroom trek je, spanning krijg je.

Als ik 3 stuks 5W 12V gloeilampjes (in serie) direct op een zonnepaneel aan zou sluiten, dan trekken die echt de 400W in volle zon niet.

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.


Acties:
  • 0 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
De panelen zijn van Hyundai met Impp van 12,37 A. Dus dan zou die Mastervolt ook niet kunnen?

Afbeeldingslocatie: https://tweakers.net/i/DzVfblObcWk9CZs8c9mAo9830FA=/800x/filters:strip_icc():strip_exif()/f/image/AlJiVDMs6LY6hbkiVVzmGbI9.jpg?f=fotoalbum_large
Misschien iets met Aps? En dan 3 parallel op 1 tracker. Zou dat gaan?

De 6 panelen op Noord met 1 micro-omvormer.

De 4 Zuid panelen op een omvormer.

Afbeeldingslocatie: https://tweakers.net/i/WGhr4-uCurLiARhew8T-SrdZNp8=/800x/filters:strip_icc():strip_exif()/f/image/iLxxKyZhNseluKmtbnfTdVTK.jpg?f=fotoalbum_large

Acties:
  • 0 Henk 'm!

  • reneeke1970
  • Registratie: April 2015
  • Laatst online: 22:17
Ronald schreef op zondag 20 maart 2022 @ 13:32:
Mastervolt soladin 1500?
Die hebben ook op hun beste punt geen denderende efficiëntie. Je doet dat hooguit om aanschafkosten te verlagen.

Verder wel raar verhaal over de stroom: Stroom trek je, spanning krijg je.

Als ik 3 stuks 5W 12V gloeilampjes (in serie) direct op een zonnepaneel aan zou sluiten, dan trekken die echt de 400W in volle zon niet.
Het gaat ook niet om het beste punt, het gaat om het slechtste punt vanwege te lage spanning, en dan doet die master volt het beter dan de rest

1 PVoutput . Dongen NB


Acties:
  • 0 Henk 'm!

  • reneeke1970
  • Registratie: April 2015
  • Laatst online: 22:17
M.B.te L. schreef op zondag 20 maart 2022 @ 13:43:
De panelen zijn van Hyundai met Impp van 12,37 A. Dus dan zou die Mastervolt ook niet kunnen?

[Afbeelding]
Misschien iets met Aps? En dan 3 parallel op 1 tracker. Zou dat gaan?

De 6 panelen op Noord met 1 micro-omvormer.

De 4 Zuid panelen op een omvormer.

[Afbeelding]
Stop toch eens met je ampère, je hebt noord panelen, komen nog niet op de helft.

1 PVoutput . Dongen NB


Acties:
  • 0 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
Oké. Maar hoe verder? Solis, Mastervolt, APS?

Acties:
  • 0 Henk 'm!

  • reneeke1970
  • Registratie: April 2015
  • Laatst online: 22:17
Heb je 3 fase in huis?

1 PVoutput . Dongen NB


Acties:
  • 0 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
Nee

Acties:
  • 0 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
Ik denk er wel over. Maar net als met een extra elektriciteitsmeter, wanneer wordt ie geplaatst? Ik heb de elektriciteitsmeter al tijden terug besteld.

[ Voor 7% gewijzigd door M.B.te L. op 20-03-2022 15:16 ]


Acties:
  • 0 Henk 'm!

  • reneeke1970
  • Registratie: April 2015
  • Laatst online: 22:17
Energie meter is best belangrijk om online vanuit luie stoel te volgen.

Koop 3 van deze tot je iets anders gevonden hebt, eentje per string, kun je gelijk het verschil van de string volgen
https://gebruiktebouwmate...omvormer-jsi-2000-tl.html

1 PVoutput . Dongen NB


Acties:
  • 0 Henk 'm!

  • migjes
  • Registratie: April 2007
  • Laatst online: 27-05 17:17
@M.B.te L.
tja mijn mening:
je wil op noord leggen, hell geen probleem.
levert iets minder op, maar zeker als de hoek niet te groot is dan is het niet erg.
zelfs een pittige hoek, ach het is iets minder, maar hell het kan wel met de huidige prijzen.

alleen dan onder het dakkapel leggen, dus een groot schaduw block op zuid. :?
nop zou het niet doen, alles levert meer op als dakpannen, maar dit word wel heel weinig.
ik zou je tijd aan iets anders besteden, is zin voller. ;)

7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)


Acties:
  • 0 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
Ja, er gaat wel veel tijd in zitten. Maar als het dan voor elkaar is, ben ik dat snel weer vergeten.
@reneeke1970 Heb je ervaring met bepaalde series, die voor mij geschikt zijn?

Acties:
  • 0 Henk 'm!

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 23:55
Op marktplaats staan 2e hands een YC600, meerdere QS1 - die voldoen prima/ruim voor de noord panelen.
2 DS3-L voor die 4 op zuid en je bent er.

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.


Acties:
  • 0 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
Ik ga meteen kijken.

Acties:
  • 0 Henk 'm!

  • reneeke1970
  • Registratie: April 2015
  • Laatst online: 22:17
M.B.te L. schreef op zondag 20 maart 2022 @ 14:48:
Ja, er gaat wel veel tijd in zitten. Maar als het dan voor elkaar is, ben ik dat snel weer vergeten.
@reneeke1970 Heb je ervaring met bepaalde series, die voor mij geschikt zijn?
Link staat hierboven, weet dat ie het met 160 volt goed doet, lager niet getest

1 PVoutput . Dongen NB


Acties:
  • 0 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
@Ronald @reneeke1970 Als ik alles nog eens op een rijtje zet, dan zie ik dat de Solis S5 die niet meer te leveren is, een nominale spanning van 200 volt heeft. De Growatt 1000 heeft 180 volt en de Growatt 1500 250 volt nominale spanning. ( Ik zie op de Growatt 4200 op P1 en P2 een spanning van 250 volt op 2 x 7 panelen Pansonic.) De nieuwe Solis heeft een nominale spanning van 250 volt. Zou die dan ook niet meer geschikt zijn voor 3 panelen 40 volt?
Ik heb alle materiaal al besteld en betaald, dus mijn vraag nog even : waarom zou die Growatt niet kunnen volgens Reneeke. Als ik overstap op APS, kan ik dan 2 of 3 panelen, die op het schuine dak zitten in serie aansluiten op een DS-L ? De spanning zou maximaal 3 x 40 volt kunnen worden, maar die wordt lang niet gehaald? Sorry voor al deze vragen. Hoe meer ik lees, hoe ingewikkelder het wordt.

Acties:
  • 0 Henk 'm!

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 23:55
Als je panelen in serie zet is de spanning cumulatief.
De spanning die het paneel afgeeft is amper afhankelijk van het vermogen. Dus met 2 in serie zou je de DS3 al roosteren.

'Nominaal' is de ingangsspanning waarop de omvormer het meest efficiënt werkt. Leuk goed en aardig... maar de efficiëntie valt niet als een baksteen als je daar (zelfs flink) buiten zit.
Mijn advies: Til geheel niet zwaar aan dit punt.

Voor dit systeem is het zaak om de kosten laag te houden, en een compromis hier en daar te accepteren.

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.


Acties:
  • 0 Henk 'm!

  • dunklefaser
  • Registratie: Oktober 2012
  • Laatst online: 23:24

dunklefaser

Point Of KnowReturn

@Ronald Ik zie hier i.v.m. de Hyundai shingled toch een beetje een tegenstrijdigheid met jouw advies hier aan mij. Zonder de gebruikelijke diodes werken de "gewone" half-cell toch net zo goed/slecht als de shingled, of zie ik dit verkeerd? :?
Wat op draaistroom staat noemt met geen woord de stroom via de bypass-diodes. Volgens mij hebben de shingled ook maar 2, of niet?

Nobody is perfeckt - But who wants to be Nobody? - Vrijwillig Energycoach Fiat LUXus! - Some Insights


Acties:
  • +1 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
Dus: als ik je goed begrijp dan zouden 2 Growatts ook wel kunnen?

1 Growatt 1000 TL start spanning 50 volt, nominaal 180 volt voor 2x3 panelen parallel. Voc 46,6. Vmpp 38,8
1 Growatt 1500 TL startspanning 50 volt, nominaal 250 volt voor 4 panelen in serie.

Voor jou is een compromis zoeken niet zo moeilijk, voor mij wel want dit is niet mijn dagelijkse bezigheid.

Anders moet ik 5 DS-L aanschaffen. Met de benodigde bekabeling. + monitor.
Tweedehands valt ook tegen

Acties:
  • +1 Henk 'm!

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 23:55
@dunklefaser
Bij de 4 panelen op het platte dakdeel zijn de shingled powerpoints inzetbaar zijn omdat de hele string identiek beïnvloed wordt. (Er is dus geen meerderheid van panelen in de string die op vol vermogen willen gaan)

@M.B.te L. Growatts: prima oplossing.

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.


Acties:
  • 0 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
Als ik de 2 Growatts neer kan hangen, dan verandert er niks aan mijn bestelling, die ik al geplaatst en betaald had. En snap ik ook nog, hoe het aangelegd moet worden. Dan wacht ik ook de nieuwe Solis niet meer af.

Voor de 2x3 panelen op het scheve dak een Growatt 750 TL-X, nominaal 120 volt
of een Growatt 1000 TL-X nominaal 180 volt . Opstartspanning voor beide 50 volt.


Welke zou jij nemen?

Weer bedankt voor het goede advies.. En hopelijk voor deze paneelopstelling met omvormers de laatste keer, dat ik om hulp moet vragen.

[ Voor 31% gewijzigd door M.B.te L. op 21-03-2022 12:54 ]


Acties:
  • +1 Henk 'm!

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 23:55
Voor de 4 zou ik de 1500 pakken, de panelen doen Vmpp gezamelijk richting 160V; dat echt voldoende dichtbij. Met de 1000 top je teveel af.

Voor de 2x3 zou de 1000 moeten voldoen.

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.


Acties:
  • 0 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
Bedankt. :)

Acties:
  • 0 Henk 'm!

  • Sethro
  • Registratie: Maart 2017
  • Laatst online: 10-04 09:05
Zou dan lekker voor APS DS3 gaan. Makkelijker aansluiten en meer opbrengst.

Acties:
  • +1 Henk 'm!

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 23:55
@Sethro Hoeveel meer?
Hoeveel meer kosten? (~€500)

Zaai nou niet onnodig verwarring

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.


Acties:
  • 0 Henk 'm!

  • Sethro
  • Registratie: Maart 2017
  • Laatst online: 10-04 09:05
Ronald schreef op maandag 21 maart 2022 @ 13:11:
@Sethro Hoeveel meer?
Hoeveel meer kosten? (~€500)

Zaai nou niet onnodig verwarring
2 panelen per DS3. Niet in serie maar gewoon de 2 afzonderlijke ingangen gebruiken. Heb je er 5 nodig en kost ongeveer 900 euro. Scheelt ongeveer 300 euro met 2 afzonderlijke omvormers.

Acties:
  • 0 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
@Ronald @Sethro Voor 5 APS ben je meer dan € 500,00 extra kwijt.

Wat @Ronald al eerder voorstelde:

Afbeeldingslocatie: https://tweakers.net/i/ObREzp2hq9_IOd1QqHaWfCfHY_Y=/800x/filters:strip_icc():strip_exif()/f/image/ItwkK1AyA23JIOxGQyOyOhtX.jpg?f=fotoalbum_large

Alleen de 4 Zuidpanelen met 2 x APS is een meerprijs van rond € 100,00. Dat is te overzien. Andere 6 panelen op 1 Growatt 1000. Levert dat met APS veel meer op?

Afbeeldingslocatie: https://tweakers.net/i/z9OtWfoh5KvyMiAfddSc15jj-6E=/800x/filters:strip_icc():strip_exif()/f/image/OL21iyDJuYRCnBaodHCYUf2D.jpg?f=fotoalbum_large

Growatt

Afbeeldingslocatie: https://tweakers.net/i/FxRTlYn0WfiqoEEr0oy25BzpyMY=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/gMgrGqDjQUFyuBnY4CmdLzMl.jpg?f=user_large

paneel

Afbeeldingslocatie: https://tweakers.net/i/8qzlVLliZ6k-TB4FwUrcGQTIBEg=/800x/filters:strip_icc():strip_exif()/f/image/kqw1RVLblfcAgtoThiJhMHDO.jpg?f=fotoalbum_large


Dus, wat heeft de voorkeur: Growatt 1500 TL-X of 2 DS3-L ?

:O :? 8)7 O-)

Acties:
  • 0 Henk 'm!

  • reneeke1970
  • Registratie: April 2015
  • Laatst online: 22:17
Snap ook niet waarom je naar de dure versie kijkt, de y500 is prima voor dat lage vermogen

1 PVoutput . Dongen NB


Acties:
  • 0 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
Zal best kunnen @reneeke1970 . Zomers zitten de 4 panelen Zuid wel volop in de zon. Voor zover de Y500 nog te koop is, de prijs scheelt niet veel met de DS3-L.

Afbeeldingslocatie: https://tweakers.net/i/HMJL5tGYKFlItDaPReSmCXrSXvI=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/uV2Pr2AeTAsnMBJJCHvz0Iee.jpg?f=user_large

Maar dat was mijn vraag niet.

Dus, wat heeft de voorkeur: Growatt 1500 TL-X of 2 x DS3-L ?

Acties:
  • 0 Henk 'm!

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 23:55
Persoonlijk zou ik 2x Growatt doen.

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.


Acties:
  • 0 Henk 'm!

  • M.B.te L.
  • Registratie: September 2020
  • Laatst online: 23-05 16:14
Dank je. Dan hou ik nu echt op . Ik ga voor 2 x Growatt!!!!!!!
Pagina: 1
