CNC driver kapot: TB6560 T3 V5

Pagina: 1
Acties:

  • Em88
  • Registratie: November 2017
  • Laatst online: 29-01 13:46
Hoi,

Ik heb van een maker een aantal jaar geleden een zelfbouw CNC frees gekocht.
Nu werkt de aansturing van de Z-as niet meer. Heb de output van de driver gemeten, die lijkt kapot.

Graag zou ik de driver willen vervangen, helaas is deze niet meer te koop.
Het gaat om:TB6560 T3 V5

Weet iemand met welke driver ik dit het makkelijkste van vervangen? Ik heb ook weer niet zoveel technische kennis om aansturing in Mach3 opnieuw in te stellen of opnieuw te bedraden.

Ik kom nu enkel uit breakout board + 3 losse drivers. Maar ben bang dat het me heel veel tijd kost om me er in te verdiepen mocht het na vervangen niet te werken.

Iemand tips? Thanks! :)

  • Bloodhoundje
  • Registratie: September 2003
  • Laatst online: 21:52
Als het alleen de Z-as is, heb je goede kans dat er slechts 1 driver IC kapot is / aansturing naar het driver IC.
het IC zelf is nog steeds te vinden (TB6560AHQ) op ebay voor 4-10€/stuk.
Je zou natuurlijk een gok kunnen wagen en het driver IC vervangen voor een nieuwe. Goede kans dat daarna alles weer werkt. Kleine kans dat er een optocoupler defect is. Ook dat is te te controleren door te meten. :)

edit:

En als je er niet direct geld aan wil uitgeven, soldeer het driver IC van de X of Y as op de plek van de Z as, als de Z dan werkt weet je 100% zeker dat het driver IC defect was op de Z en kan je een vervanger kopen die je daarna op de lege plek zet.

[Voor 24% gewijzigd door Bloodhoundje op 22-02-2022 18:31]


  • Em88
  • Registratie: November 2017
  • Laatst online: 29-01 13:46

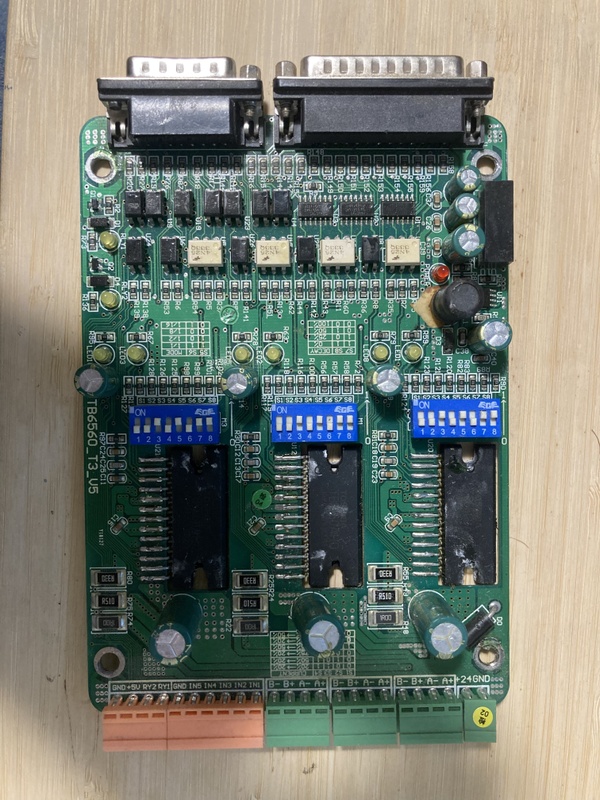

Thanks! Nu zit alles op een printplaat. Lijkt me lastig om enkel de Z-as opnieuw te bedraden? De seriële zit ook 'in' de printplaat. Zie foto:

-

Als hem helemaal wil vervangen. Is https://m.nl.aliexpress.com/item/1005002875274476.html dan een optie?

  • heintjeput
  • Registratie: Juni 2003
  • Laatst online: 27-01 18:46
Is de 4e elco van boven aan de rechterkant niet gewoon naar z’n grootje? Zou dat het probleem kunnen zijn?
Elco en optocoupler wisselen is sowieso niet veel werk. Het IC ook niet aangezien alles lekker groot is. Dus misschien in die volgorde beginnen?

  • Cheezus
  • Registratie: Februari 2001
  • Laatst online: 21:37

Cheezus

Luiaard

Die Elco is zo kapot dat het een spoel is geworden ;) Oftewel, dat is gewoon een spoel en ziet er prima uit.
Ik zou met het IC beginnen.

  • memphis
  • Registratie: Oktober 2000
  • Laatst online: 16:05

memphis

48k was toen meer dan genoeg.

En indien weer werkend misschien ook de DIP switch vervangen en/of een tandje lager in stroom instellen. Uit ervaring kan ik zeggen dat dipswitches kunnen rommelen....

Er zijn mensen die mij een GOD vinden
