Wharfedale Dovedale SP2 Crossover Elcap Capacitors vervangen

Pagina: 1
Acties:

Onderwerpen

Vraag


  • Johan Dru
  • Registratie: December 2021
  • Laatst online: 17-07-2022
Hallo,

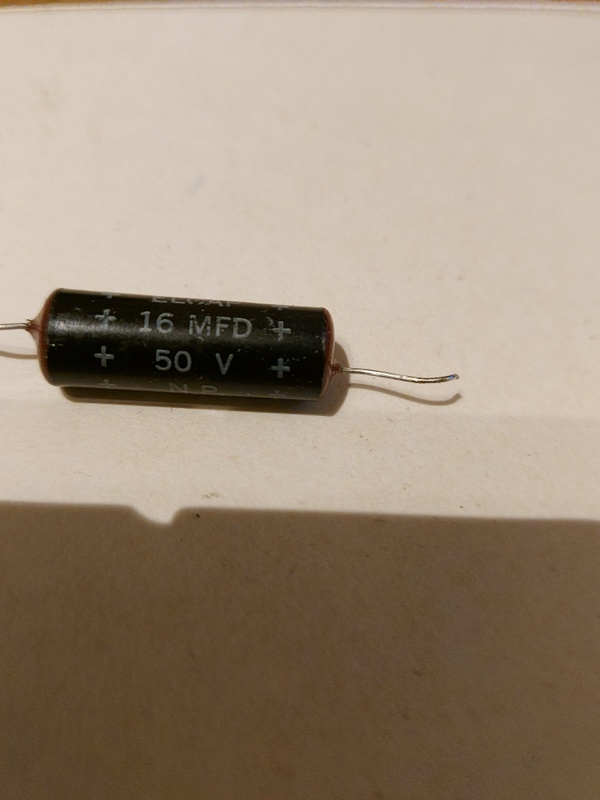

Ik wil de Capacitors van mijn Wharfedale Dovedale SP2 speakers vervangen want ik denk na 40jaar dat ze er wel aan toe zijn. Het prbleem is echter dat ik geen vervangende capacitors kan vinden. Het gaat om Elcap 4mfd 50V, Elcap 25mfd 50V en Elcap 16mfd 50V capacitors. Kan er iemand mij helpen de juiste onderdelen te vinden?.

Ik heb het ganse net al afgezocht maar ik vind het niet.

Alvast bedankt

Johan





Alle reacties


  • TBTL
  • Registratie: Mei 2010
  • Niet online
Capacitor = condensator

Wat je zoekt zijn bipolaire elco's, bedoeld voor luidsprekers. Tegenwoordig volgen ze de E6- of E12-reeks en daarom kan je niet de exacte waarden vinden.

4 µF kan je vervangen door 3,9 of door 2,2 + 1,8 parallel.
16 µF kan je vervangen door 15 of door 15 + 1 parallel
25 door 27 of door 22 + 2,2 parallel

Spanning maakt niet zoveel uit, minimaal 35 Vac. Bipolaire elco's zijn er in twee varianten, namelijk met ruwe en met gladde folie. De gladde zijn iets beter. Let op dat de tolerantie max. 20 % is en liever max. 10%.

Naast bipolaire elco's, zijn er ook foliecondensatoren. Deze zijn nog iets beter en ze verouderen niet. Hiervan is MKT goedkoop en MKP het best. De oorspronkelijke ontwerper van de luidspreker heeft echter de verliezen van een bipolaire elco meegenomen in zijn ontwerp. Het kan dus zijn dat de klank een klein beetje verandert, als je de elco's door foliecondensatoren vervangt. Als je het perfect wil hebben, kan je hiervoor compenseren door een weerstand van ~1 ohm aan te sluiten in serie met de foliecondensator. De weerstandswaarde moet gelijk zijn aan de ESR die een nieuwe, vervangende elco zou hebben.

Ik zou elco's met gladde folie kiezen voor de waarden van 16 en 25 µF en evt. MKT voor de waarde van 4 µF. Als de kosten niet uitmaken, alles MKT.

Kopen kan bijv. hier:
https://www.okaphone.com/artikelen.asp?groep=1295 bipolaire elco's
https://www.okaphone.com/artikelen.asp?groep=1293 MKT
https://www.rumoh.eu/crossover-parts/
https://www.speakerland.nl/onderdelen/filteronderdelen/
https://shop.speakerenco.nl/speaker-componenten alles
https://shop.speakerenco.nl/audyn-mkt-condensatoren betaalbare MKT
https://www.conrad.nl/o/luidsprekercondensatoren-1312060

[Voor 139% gewijzigd door TBTL op 20-02-2022 17:11]


  • Johan Dru
  • Registratie: December 2021
  • Laatst online: 17-07-2022
Dank u voor de hulp.. Ik heb niet die technische kennis maar als ik je mag vragen m eens te bekijken wat u zou doen in mijn geval. Welke compnenten zou u daarvoor nemen,het moeten niet de goedkoopste zijn maar wel de beste.

Er zitten ook nog 2 weerstanden bij.




  • TBTL
  • Registratie: Mei 2010
  • Niet online
Weerstanden en spoelen verouderen gelukkig niet in luidsprekers en kan je laten zitten.

Wat betreft de condensatoren, drie opties:
1) Wat ik zelf zou doen is:
4 µF --> 3,9 µF MKT
16 µF --> 15 µF bipolaire elco, glad
25 µF --> 27 µF bipolaire elco, glad
Vanwege de kosten. Ik schat € 20 + verzenden.

2) Als ongeveer € 50 geen bezwaar is, zou ik de grote twee vervangen door Audyn MKT....
https://shop.speakerenco.nl/audyn-mkt-condensatoren
16 µF --> 15 + 1
25 µF --> 22 + 2,7
... en de kleine door Audyn MKP-Q4.
https://shop.speakerenco.nl/audyn-mkp-q4
4 µF --> 3,9
Totaal € 40 + € 7 verzenden

3) En als kosten helemaal geen bezwaar zijn, zou ik overal Audyn MKP-Q4 kiezen:
https://shop.speakerenco.nl/audyn-mkp-q4
4 µF --> 3,9
16 µF --> 15 + 1
25 µF --> 25
Totaal € 54 + € 6 verzenden

De reden om voor MKT te kiezen is de langere levensduur t.o.v. bipolaire elco's. De reden om voor MKP te kiezen bij de kleinere condensator, is omdat ik niet helemaal zeker weet of MKT goed genoeg is en 'men' dit op luidsprekerzelfbouwfora meestal doet. Omdat het slechts een kleine condensator is, is het prijsverschil beperkt, dus daarvoor hoef je het niet te laten. De reden om voor Audyn te kiezen, is omdat dit merk betaalbare series heeft. De keuze voor Speaker & Co is willekeurig, maar het is een prima winkel.

[Voor 97% gewijzigd door TBTL op 20-02-2022 17:40]


  • Roderiktweaker
  • Registratie: Juli 2006
  • Laatst online: 23:11
Ik wou speakerenco aanraden maar dat is hierboven al gedaan.

Je hebt denk ik al snel een verbetering tegen over de oude condensatoren.Het is niet nodig om voor de beste kwaliteit te gaan anders had de fabrikant dit al wel gedaan. Maar voor die paar tientjes meer, dat zijn de kosten ook niet.

[Voor 11% gewijzigd door Roderiktweaker op 20-02-2022 21:01]


  • Johan Dru
  • Registratie: December 2021
  • Laatst online: 17-07-2022
Mega dank u voor tijd en moeite dat u ervoor gedaan hebt,ik ben wel geholpen hiermee en ga direct een bestelling plaatsen.
Nog 1 vraagje: mag ik die 15µf + 1µf dan samen solderen op dezelfde plaats,maw de 2 mogen samengebonden worden?
Alvast hartelijk dank voor hulp.

Ik heb een klein tekeningske gemaakt,is wel niet mooi maar ik denk dat het dan zo moet,in paralel verbonden worden

Johan

  • TBTL
  • Registratie: Mei 2010
  • Niet online
Graag gedaan en ja, dat mag zoals je hebt getekend. :)

[Voor 6% gewijzigd door TBTL op 21-02-2022 19:54]


Acties:
  • +1Henk 'm!

  • Johan Dru
  • Registratie: December 2021
  • Laatst online: 17-07-2022
Heb ze allemaal vervangen en de klank is merkelijk beter. Iedereen bedankt om te helpen!!

  • Dixie
  • Registratie: Augustus 2009
  • Laatst online: 22-01 13:10
Inderdaad, de oude er gelijk uit knippen (wel even kijken wat waar zat)

Let er wel op, als je als alle condensatoren gaat vervangen, dat de hogere waardes (vooral MKP's), flink in de papieren kunnen lopen.
Je kan voor de hogere waardes dan gewoon MKT C's kopen.
Voor weerstanden, kan je gewoon keramische kopen. Voldoen gewoon prima. Verschil t.o.v. MOX weerstanden hoor je toch niet en kunnen zelfs verkeerd uitpakken.

Vervangen van spoelen, zal je niet veel voordeel doen. Dus lekker laten zitten.

MKP's condensatoren van Aliexpress zijn best goed en goedkoop (is mijn ervaring althans), maar die kosten kunnen nu hoog uitvallen, omdat er nog eens importbelasting, BTW en handelingskosten bij komen. (dat is ook de reden dat veel mensen zijn afgehaakt van Aliexpress).
De zaken (Speaker&Co en https://www.rumoh.eu) zijn prima en kunnen je ook adviseren.

Tip: kijk gelijk ook alle soldeerverbindingen na en soldeer die opnieuw als ze slecht zijn met harskern soldeer.

[Voor 9% gewijzigd door Dixie op 29-03-2022 00:01]
