Zonnepanelen op klein platdak op noorden

[joezzt]

Dag Allemaal, ik ben me aan 't orienteren voor zonnepanelen op een moeilijk plat dak op 't noorden. Het heeft een 4 meter hoge en 3 meter brede muur als obstakel op 't zuiden en een flinke kronkelwilg bij de buren op 't oosten.
Eerst dacht ik, dat wordt niks, maar ja , je moet ook de zonneschijn die er wel op komt niet zomaar weggooien, zonde, en de ruimte eronder wordt ook nog eens koeler met zonnepanelen.
De westkant is helemaal vrij dus ik zat te denken aan iets steils op 't westen, of alles plat. Steil op 't westen heeft toch nog schaduw van de muur dus is ook niet ideaal en ga dat maar eens stevig neer zetten ?
Het dak is 2.5 meter breed bij 5.5 meter lang en heeft een 40 cm hoge borstwering op 't westen.

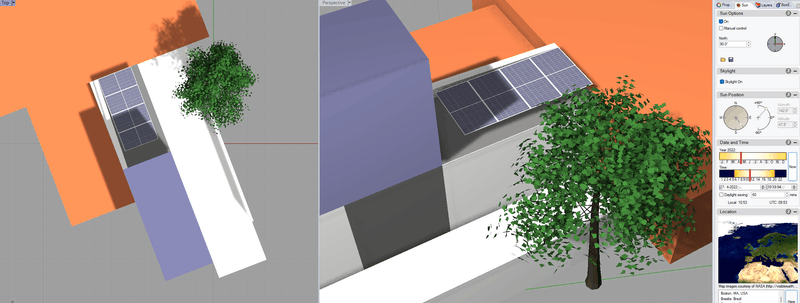

Dak staat 21 graden van 't noorden af (groene lijn in linker beeld).

Ik denk zelf toch aan alles plat op 40 cm hoogte , met JA Solar JAM66S-30-495 in landscape zoals op 't plaatje, blijf ik toch net genoeg van de rand en de muurschaduw bedekt vnl de lange kant wat goed is voor schaduw management. 's Ochtends gooit de boom roet in 't eten.
Hier een plaatje met schaduw van half april om 11:00:

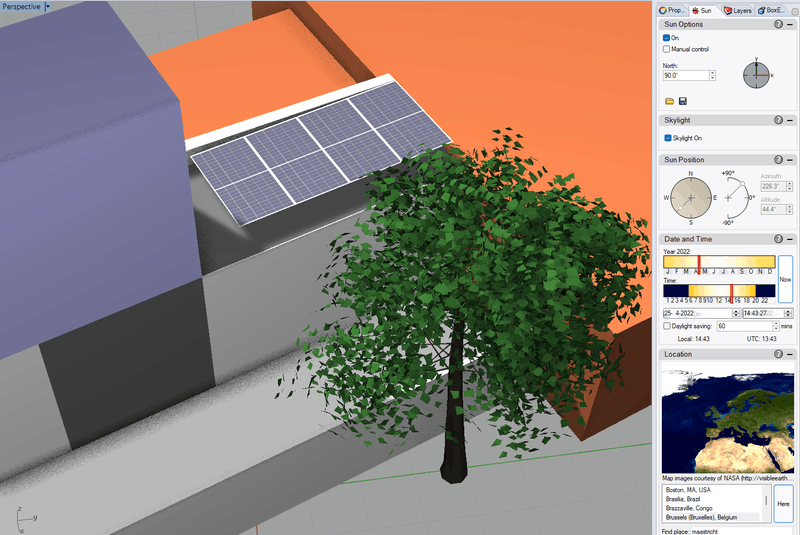

En om 14:43:


Vragen die ik heb, zie ik iets over 't hoofd ? Zijn er betere oplossingen ?
En wat voor omvormer(s) zou ik nemen ?
Ik heb nog geen offertes aangevraagd en weet ook niet of ik 't zelf ga doen.

Bedankt alvast !

[roelzadh]

Voor deze situatie zou ik kijken naar een APS QS1 met 4 panelen. Als het dak makkelijk te bereiken is en je kunt het zelf zeker doen.

Ik ben naar een vergelijkbare opstelling (2x4x400wp) voor onze garage aan het kijken en kwam uit op ongeveer 0,86ct/WP als ik het zelf doe.

[joezzt]

Ah, daar stuur je me op de goeie weg,thx!
De qs1 is wel nog leverbaar, maar uit produktie en vervangen door een ds3 waar ik er dan 2 van nodig heb, dat zou ik liever doen met een stuk minder overdimensionering als gevolg. 4 Omvormers in 1 kastje onder de panelen zonder ventilator, dat geeft me wel een ongerust gevoel.
Als ik het goed heb hoef ik zelfs geen tang te kopen om dc kabels te maken?

Er is een deur naar het dakterras,dus perfect bereikbaar en er komt nog een warmtepomp buitenunit te staan.
Alleen , als de buren op west een parasol neer gaan zetten ben ik de sjaak. Ik zat nog te denken om een terrasoverkapping te maken, komen de panelen ook nog 2 meter hoger te liggen. Maar of dat mag en of ik er vrienden mee maak?

Nu nog de diefstalbeveiliging, pff , het terras is makkelijk bereikbaar vanaf een parkje en veel platte daken achter.

[joezzt]

Zo, voor het nageslacht, vandaag heb ik 4 BMF zonnepanelen gemonteerd, 545Wp per stuk. Ik wilde eerst de 495 Wp kopen bij winkelman, maar ze hadden net de 545 Wp op de site, ik dacht kom maar op!
Hebben ze nog per post opgestuurd ook nog, ze staan nu op alleen maar ophalen, geluk gehad.
Met valk pro +, maar niet met standaard configuratie, de panelen hebben toch wel wat meer ondersteuning nodig vond ik en het datasheet ook, en heb 3 steunen, 2 standaard portrait zuid, en 1 extra voor in ‘t midden, die komen van de landscape valk pro configuratie.

De hoek is nu geen 10 graden meer, de standaard hoek van valk pro, dus ik moest met een 3d printer nog wat abs ondersteuningen maken om genoeg vlees te hebben voor de klemmen, wel een gedoe….
In ieder geval liggen ze nu, ben benieuwd met de volgende storm!

[JvS]

Mooi setje (hebbumzellufook ) en creatieve oplossing met die middenvoet.

Wat ik me wel afvraag is wat heb jij nou met die massadrager gedaan aan de achterkant?

[joezzt]

JvS schreef op vrijdag 25 maart 2022 @ 19:22:
Mooi setje (hebbumzellufook ) en creatieve oplossing met die middenvoet.

Wat ik me wel afvraag is wat heb jij nou met die massadrager gedaan aan de achterkant?

Hoe bedoel je?

[joezzt]

Aha, je bedoeld die tegel die weg is? Ik heb 5 tegels weggehaald, die onder de zonnepaneelframes, ivm de hoge kant van de tegel die net tegen het frame aankwam.

[JvS]

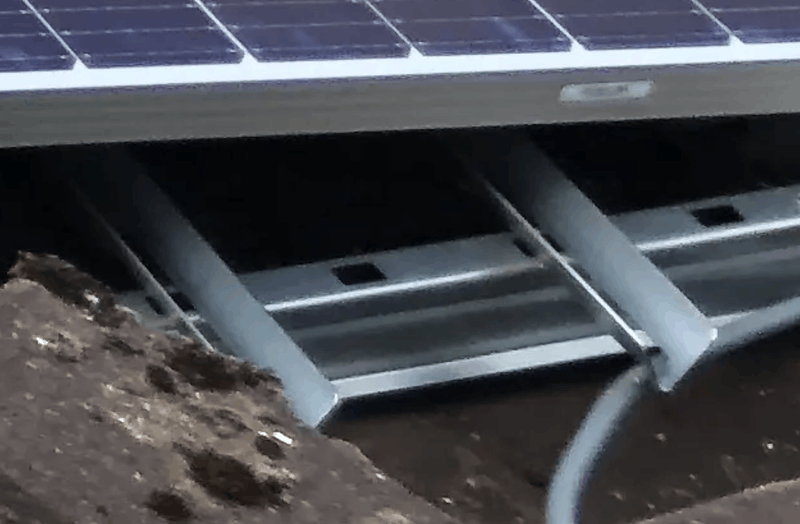

Deze



Ik zat enorm te kloten met die dingen en heb ze uiteindelijk "plat" onder de hoge delen van de panelen gelegd:

[joezzt]

Dat zijn de achterplaten ;-)
De massadragers moeten trouwens als een V op de rails gelegd worden...

Volgens mij heb je achterplaten onder de tegels liggen ? Bij mij had Winkelman ook de verkeerde producten geleverd , achterplaten ipv massadragers, ik heb snel de goede gekregen maar heb nog geen RMA formulier om terug te sturen....

[JvS]

Het is een L profiel van 3x3cm, dat lijken me geen achterplaten. Volgens mij heb jij ze ook, maar jij hebt ze als een V neergelegd:

[joezzt]

JvS schreef op zaterdag 26 maart 2022 @ 13:26:
Het is een L profiel van 3x3cm, dat lijken me geen achterplaten. Volgens mij heb jij ze ook, maar jij hebt ze als een V neergelegd:

[Afbeelding]

Aha, Ok, als een v is zoals in de handleiding https://www.valksolarsyst...kpro-p10-south-v1-2-2.pdf
