Hoe koppel ik Honeywell ketelrelais met LG Therma Monobloc?

[pollie0308]

Beste experts,
Ik heb een LG Therma V monobloc aangeschaft. Deze wil ik koppelen met ketelrelais van de Honeywell thermostaat, ketelrelais heeft aan/uit functie middels 2 dradige signaalkabel (nu nog op CV ketel.
Hoe kan ik het Honeywell ketelrelais BDR91 koppelen middels de signaalkabel met de LG zonder gebruik te maken van LG’s dry contact card? Zijn hier oplossingen voor aangezien het lastig is aan de LG PDRYCB320 te komen?
Alvast bedankt

[MikeyMan]

Neem aan dat er een aansluitschema bij die LG hoort? Wat staat daar in?

[hesselbeertje]

Volgens mij kan de BDR91 gewoon 230V schakelen. Dan kan ie rechtstreek op de LG aangesloten worden. Eventueel zelfs in de buitenunit, daar is ook een nulaansluiting voorhanden. Voeding van L en N halen (klem 17 en 18 dacht ik) en dan de schakeling maken tussen 17 en 20.

[ Voor 21% gewijzigd door hesselbeertje op 11-02-2022 18:32 ]

[pollie0308]

@hesselbeertje
Jij bedoelt dat het ketelrelais die idd 230V is op het aansluitblok (230V) van de warmtepomp komt?
BDR91 hangt bij mij in de kelder en wordt draadloos vanuit de Honeywell (RTF800) aangestuurd die in de woonkamer staat (centrale unit voor de zones).
In de LG Therma V zit idd een thermostaat 230V aansluiting (dus niet de dry contact die 24v is).
De warmtepomp staat achter de schuur waardoor ik niet zeker weet of de afstand tussen de centrale Honeywell thermostaat (woonkamer, komen alle zones samen) en het ketelrelais te groot is voor het draadloze signaal.

[hesselbeertje]

Het is wel de makkelijkste oplossing, als het bereik te kort is moet je klem 17, 18 en 20 verlengen tot in huis, en daar de BDR plaatsen.

Maar je hebt het over zones, dat is zeker niet ideaal met een WP. De minimale afgifte als er 1 zone vraagt is veel te klein, en dan gaat ie de hele dag lopen pendelen.

[ Voor 38% gewijzigd door hesselbeertje op 11-02-2022 18:56 ]

[pollie0308]

@hesselbeertje
Op terminal block 3 in de LG zitten de aansluitingen 27 (L) 28 (N) 29 (L1) en 30 (L2)
Hier staat bij: "thermostaat (standaard 230V AC)"

[hesselbeertje]

Dan moet je 27 en 28 als voeding pakken, en tussen 27 en 30 schakelen. 29 is het koelcontact, die ben je niet nodig.

[ Voor 24% gewijzigd door hesselbeertje op 11-02-2022 19:03 ]

[pollie0308]

@hesselbeertje

27 & 28 snap ik want dat is dan de 230v die BDR aanzet maar hoe bedoel je schakeling tussen 27 (L) en 30 (L2)?
Bedoel je dan dat L2 vanuit de BDR91 dan de LG inschakelt om te verwarmen?

Op de BDR heb ik naast N + L + L ook A + B + C
Op A & B zat in het geval van de CV ketel de signaalkabel vanaf BDR91 naar CV.
Moet ik A-C dan ook nog gebruiken richting de LG?

Op de LG zit ook aansluiting ‘Controller van derden’ maar dat is toch iets anders?

[pollie0308]

Ik heb alle mogelijkheden geprobeerd om de BDR91 aan de LG (3rd party thermostat) te koppelen maar niet gelukt dus nog even met de CV werken.
Navraag bij zowel LG als Honeywell leert dat dan een dry contact card nodig is die bij de Lg PCB wordt gehangen (met connector aan PCB).
Weet iemand waar deze dry contact card te kopen (artikel LG PDRYCB320)? Dit is namelijk een ‘beschermd’ artikel die alleen een Stek installateur kan kopen bij de distributeur in NL = Centercom.

[hesselbeertje]

27 en 28 zijn voeding. Dus op L en N.

27 is ook voeding voor de schakeling. Dus brugje van L naar A maken.

Dan van B (dank @MikeyMan) naar 30 en klaar ben je.

Dipswitch in de LG wel omzetten, anders reageert ie sowieso nergens op.

[ Voor 3% gewijzigd door hesselbeertje op 15-02-2022 08:12 ]

[MikeyMan]

hesselbeertje schreef op dinsdag 15 februari 2022 @ 08:06:
27 en 28 zijn voeding. Dus op L en N.

27 is ook voeding voor de schakeling. Dus brugje van L naar A maken.

Dan van C naar 30 en klaar ben je.

Dipswitch in de LG wel omzetten, anders reageert ie sowieso nergens op.

C? Die is normally on toch?

[hesselbeertje]

MikeyMan schreef op dinsdag 15 februari 2022 @ 08:09:
[...]


C? Die is normally on toch?

Herstel, B inderdaad. Nog niet wakker 🤣

[MikeyMan]

hesselbeertje schreef op dinsdag 15 februari 2022 @ 08:11:
[...]


Herstel, B inderdaad. Nog niet wakker 🤣

Vraag niet hoe ik er achter ben gekomen

[pollie0308]

@hesselbeertje
@MikeyMan

Het is gelukt, de BDR91 is aangesloten op het blok van de LG (B inderdaad aan L1) en werkt als een zonnetje.
Het toestel wordt, als er geen warmtebehoefte in soort slaapstand gezet, zodra de thermostaat hierom vraagt komt deze er weer uit (LG controller staat in Auto modus).
Was het proberen idd waard, anders had ik weken moeten wachten op een Dry Contact card die niet vrij beschikbaar is ;-)

Super bedankt voor jullie hulp !

[Cmike]

Hallo,
Ik heb 2 Evohome panelen omdat we 17 zones hebben. Gekoppeld met Opentherm gaat dit erg goed. De R8810 kan je koppelen aan 2 panelen.
Nu hebben we een LG Therma V monobloc.
Ik las dat je dan met de BDR91 dit moet koppelen. Heeft iemand een schema of foto's hoe je dit moet aansluiten?
Heb ik voor 2 panelen dan ook 2x BDR91 nodig?

Alvast erg bedankt,
Edgar

[pollie0308]

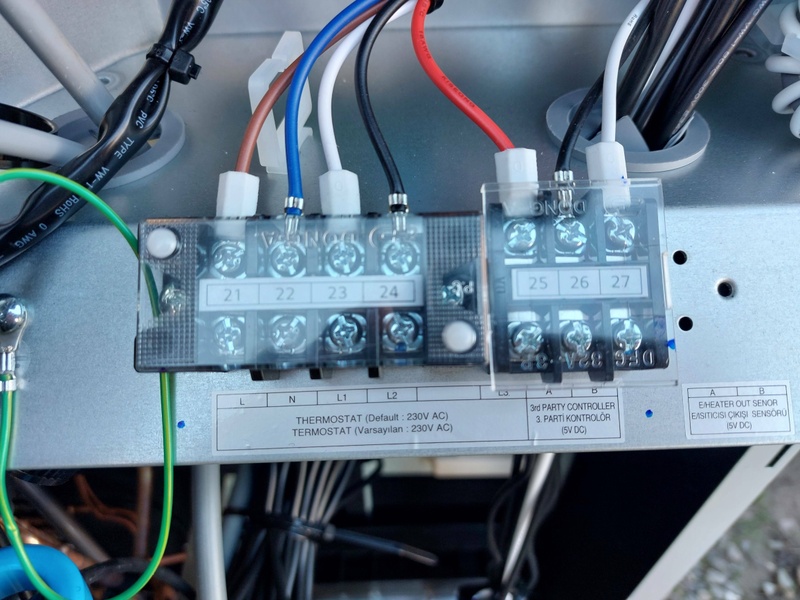

Ik zal dit weekend een foto maken van aansluiting op LG en hoe in de BDR aan te sluiten

[pollie0308]

[pollie0308]

Plus betreffende dipswitch omzetten, check de installatie handleiding welke dit is.

[MarkS90]

Lekker veilig om geel/groen te gebruiken als schakeldraad ... Volgens de NEN1010 verboden.

[Cmike]

Erg bedankt voor de foto's.
Voor alle duidelijkheid: dit is de BDR91A en niet de BDR91T?

Heeft iemand ervaring met de BDR91T?

[Jaim1987]

Beste Tweakers,

Aan de hand van dit topic wilde ik op mijn LG Therma V monobloc 14KW mijn honeywell thermostaat terug plaatsen. De controller van LG is niet prettig om te gebruiken hiervoor.

Maar bij mij zit alles net wat anders dan de foto's eerder in deze post.

Mijn honeywell station heeft een eigen voeding, deze hoeft dan niet vanaf de warmtepomp te komen?

Begrijp ik het goed dat dan L1 > A en L2 > B is?

Edit:
Ik Zie in de honeywell handleiding het volgende aansluitschema, ik neem aan dat ik dan deze moet gebruiken, waarom sluit ik de B dan op aan? L1?


Ik heb twee rijtjes met schakelaartjes, Ik heb begrepen dan nummer 8 om moet? en welke van de 2 is dit dan?

Hopelijk kunnen jullie mij helpen met deze vragen.

Ik heb geen handleiding, ik het de warmtepomp laten plaatsen ivm tijdsgebrek, en de installateur wilde geen externe thermostaat plaatsen omdat hij hier het nut niet van inzag (liever de woning 24 uur op 18 graden dan slim verwarmen). En had al gelezen dat het redelijk makkelijk om te zetten was.







Groet Jaim

[ Voor 11% gewijzigd door Jaim1987 op 26-02-2023 13:14 . Reden: nieuwe informatie ]

[binnenbuiten]

Jaim ik heb de zelfde situatie ben je hier al uit . Ik wil hier ook info over .

Bij voorbaat dank

[Jaim1987]

binnenbuiten schreef op maandag 21 augustus 2023 @ 13:57:
Jaim ik heb de zelfde situatie ben je hier al uit . Ik wil hier ook info over .

Bij voorbaat dank

Toevallig moet ik zondag de kast openmaken voor de buurman omdat hij de zelfde vragen heeft. Ik lat het je weten, heb heb toen ergens gevonden maar kan het zo snel niet terug vinden.

[Jaim1987]

binnenbuiten schreef op maandag 21 augustus 2023 @ 13:57:
Jaim ik heb de zelfde situatie ben je hier al uit . Ik wil hier ook info over .

Bij voorbaat dank

Hierbij de foto van hoe het bij mij nu ingesteld is. Heb dit ergens in de vele documentatie van lg gevonden. Het werkt bij mij allemaal perfect dus zal wel goed zijn

[D1973]

Beste Jaim,

Kan jij mij vertellen hoe je de thermostaat hebt aangesloten, ik heb het volgens het schema gedaan maar de WP wordt niet ingeschakeld.

Heb niet de externe voeding gebruikt maar aangesloten op de voeding van de WP.

gr D1973

[ Voor 20% gewijzigd door D1973 op 12-10-2023 05:47 ]

[paQ]

D1973 schreef op donderdag 12 oktober 2023 @ 05:41:
Beste Jaim,

Kan jij mij vertellen hoe je de thermostaat hebt aangesloten, ik heb het volgens het schema gedaan maar de WP wordt niet ingeschakeld.

Heb niet de externe voeding gebruikt maar aangesloten op de voeding van de WP.

gr D1973

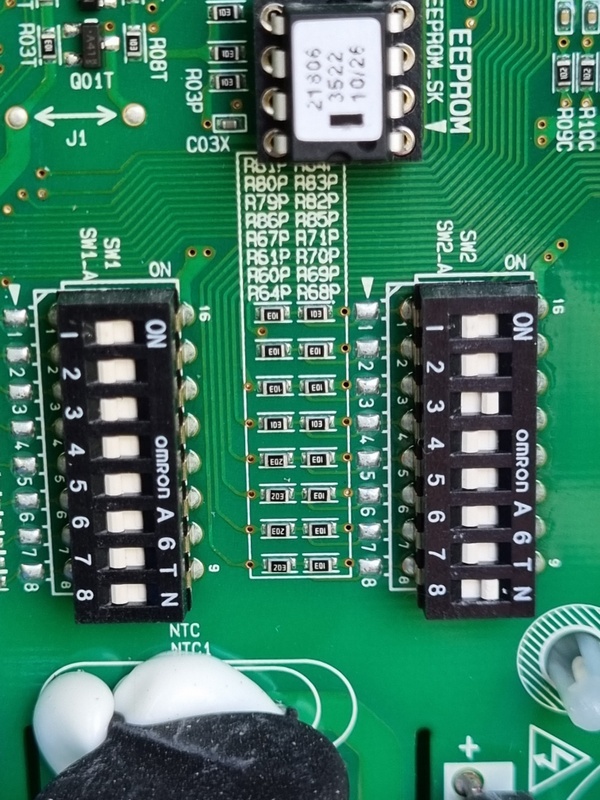

dip 8 omgezet?

[D1973]

Ja heb ik gedaan.
Moet ik hier nog rekening mee houden met aansluiten:
Begrijp ik het goed dat dan L1 > A en L2 > B

P.S. heb je toevallig paar foto’s voor mij hoe het bij jou is aangesloten?

Alvast bedankt voor reactie

[rzw2]

Beste Pollie0308,

Ik heb mijn warmtepomp (7kw U44) aangesloten met de Evohome BDR91T volgens jouw foto's. Tevens de dipswitch omgezet. De LG thermostaat geeft de melding "thermostaat" maar is soms toch te bedienen. En als je op de BDR91T het knopje in drukt om het relais uit te zetten, gaat de LG thermostaat aan.
De warmtepomp gaat echter maar zelden aan op een vraag van de Evohome. Daarnaast draait de WP op de meest vreemde tijden (vooral van 3 tot 5 uur snachts) en voornamelijk op vol vermogen, nooit terugmodelerend. Heb jij niet meer gedaan dan bovenstaande wijze van aansluiten? Ik twijfel nu om toch een dry contactcard toe te passen.

[yvo1]

Hier dezelfde situatie. Moet nog de LG Therma V 12Kw op de BDR91T gaan aansluiten maar heb het volgende geleerd:

BDR91 vervangen door BDR91T (warmtepomp compatibele versie)
Dipswitch 8 omzetten

LG op AUTO Mode zetten
Stooklijn met WAR in AUTO mode kan nog steeds gebruikt worden, daarvoor in installatie menu:

LWT for auto mode zetten op 28(min) – 40(max)
Outdoor temp. for auto mode zetten op -10 to 20
Dat betekent: -10 buiten dan water 40 graden, 20 graden buiten dan water 28 graden. Lineaire curve daartussen.

Honeywell WIFI thermostaat firmware remote naar laatste versie laten updaten (reeds gedaan door te bellen met residio).

BDR91T aansluiten volgens plaatje hierboven

SchakelInstellingen in Honeywell WIFI thermostaat goed configureren. Wat deze precies moeten zijn is mij nog niet bekend. Weet iemand dit wellicht?

Alvast bedankt,

Yvo

[Harhil]

Vandaag geprobeerd de Therma v via de Bdr 91 aan te sluiten op de thermostaat klemmen 21,22 en 24.
Ook de dipswitch 8 aangezet. Werkt echter niet? Wat vergeten of verkeerd aangesloten.
